Виды поликарбоната и их особенности ↑
Поликарбонатные листы отличаются друг от друга, несмотря на то, что сделаны они на основе бисфенола и относятся к группе термопластов. Основное различие этих полимеров заключается в видах панелей, которые могут быть монолитными или ячеистыми. Остальные отличия, такие, как геометрические параметры, защита от УФ излучения и цвет, можно отнести к вторичным характеристикам.
Виды и толщина панелей ячеистого типа ↑
Конфигурация ячеек сотового поликарбоната
Если ячеистую панель разрезать поперек, то можно увидеть треугольные, квадратные или прямоугольные соты, образованные ребрами жесткости. Такое устройство увеличивает прочность материала и звукоизоляцию, понижает теплопроводность. Конфигурация ячеек насчитывает, как минимум, пять видов:
- 5X – панель из пяти слоев, соединенных между собой прямыми и наклонными ребрами жесткости. Общая толщина листа 25 мм.
- 5W – тоже состоит из пяти слоев, только здесь ребра жесткости расположены горизонтально и образуют прямоугольные соты. Толщина продукции 16 мм или 20 мм.
- 3X – состоит из трех листов, скрепленных наклонными и прямыми ребрами жесткости. Толщину ребер регулирует производитель или заказчик, а панель имеет толщину 16 мм.
- 3H – тоже делают в три слоя, но ее отличает прямоугольная ячеистая структура. На выходе такой лист получается по 6 мм, 8 мм и 10 мм.
- 2H – самые простые двухслойные ячеистые панели с прямыми ребрами жесткости и сотами квадратного сечения. Толщина панели на выходе – от 4 мм до 1 см.
ПК типа 3H (снизу) и 2H (сверху)
Монтаж навесов из сотового поликарбоната обусловлен двумя важными факторами – это прочность материала и звукоизоляция – низкая теплопроводность здесь не имеет никакого значения.
Таблица технических параметров сотового ПК
В таблице, приведенной выше, указаны размеры по длине, ширине и толщине листов, размеру ячеек и возможности изгиба. Но если в показателях стоит звездочка (*), то это говорит о том, что завод-изготовитель может менять параметры по своему усмотрению или по желанию заказчика.
Характеристики поликарбонатных панелей монолитного типа ↑
Монолитный поликарбонат разного цвета
Производство литого поликарбоната не ограничивается одним типом панелей и в подтверждение этому ниже приведены 10 наиболее популярных модификаций:
- PC-007 – замена ПК-21 и ПК-ЛТ-10. Имеет среднюю вязкость.
- PC-003 и PC-005 – замена ПК-1. Обладает высокой вязкостью.
- PC-010 – вместо ПК-3 и ПК-ЛТ-12. Наделен малой вязкостью.
- ПК-ТС-16-ОД – материал совместим с близостью открытого огня и с высокой температурой. Его можно использовать в местах с повышенными требованиями к пожаробезопасности.
- ПК-ЛСТ-30 – ранее ПК-НКС и ПК-ЛСВ-30. Полимер, у которого наполнителем служит кремниевое стекло или кварц.
- ПК-ЛТ-18-м – замена ПК-4. Окрашен в черный цвет, что способствует высокой тепловой стабильности.
- ПК-М-2 – самый устойчивый к растрескиванию поликарбонат, который, к тому же, не боится пламени.
- ПК-М-1 – благодаря гладкой, практически зеркальной поверхности обладает минимальным трением.
- ПК-6 – панели имеют высокую светопроницаемость. Такой полимер востребован для изготовления различных приборов.
- ПК-5 – применяется в основном для медицинских целей.
Профилированный (волновой) поликарбонат
Но монолитные панели не всегда делают плоскими – они также могут быть профилированными, как шифер, что увеличивает их прочность и повышает ценность, как кровельного материала. Использовать такой поликарбонат для навесов очень удобно – гофрированная поверхность компенсирует температурные расширения полимера, а кроме того, обладает определенной привлекательностью в отличие от плоских листов.

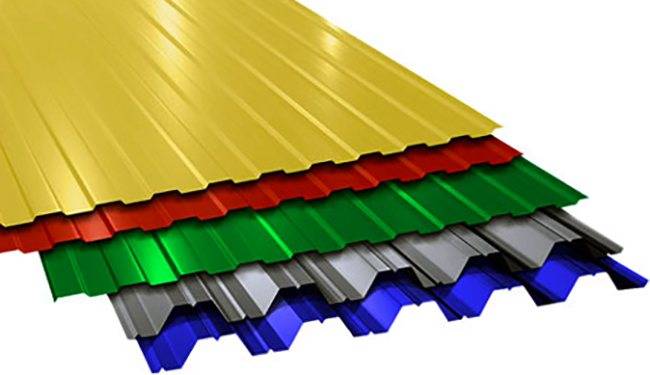

Профнастил
Что же тогда называется профнастилом? Это название также делится на части. «Проф» здесь от слова «профиль». Профилем называют форменные детали, предназначенные для различных операций и отделочных работ. «Настил» — от «настилать», подразумевает возможность использования получаемых изделий в качестве покрова, поверхности для крыш, стен и другого.
Профнастил, поставляемый в магазины — это профильный лист, изготовленный из покрытого цинком (оцинкованного) металлического сплава (реже — чистого металла), отлитый в определенной рифленой форме. Оцинковка требуется для дополнительной защиты от появления коррозийного налета. Профнастил всегда имеется в крупном цветовом ассортименте. Это связано с тем, что современное изготовление позволяет придать изделию любой необходимый цвет. Так имеются зеленые, красные, синие и другие листы.
«Складчатая» форма обеспечивает дополнительную твердость и прочность. Многофункциональность изделия также не обошла стороной ассортимент. Так имеются кровельные (для крыши) и стеновые подвиды. Кровельные отличаются большей твердостью, которая обеспечена модифицированной формой литья. Для изготовления навеса, то есть крыши, профнастил сгодится.
Как выбирать поликарбонат по толщине
Следующий важный параметр, который нужно учитывать при выборе – толщина листов. Поликарбонат выпускается в разных видах и вариантах, нужно знать основные свойства и особенности.
По толщине можно выделить несколько основных вариантов:
Тонкие листы до 4 мм могут применяться только для установки в теплицах и парниках. Это не очень прочный материал, который защищает растения от природных капризов и позволяет удерживать тепло в помещении парника.
Листы толщиной 6-8 мм – оптимальный ответ на вопрос, какой поликарбонат использовать для навеса. Сотовый лист толщиной 6-8 мм может прослужить до 8-10 лет, если сам материал изначально будет качественным.
Более толстый поликарбонат имеет толщину 10-14 мм. Это прочный материал, выдерживающий большие нагрузки, его можно устанавливать на минимальное количество опор, так как он не сломается под воздействием снега. Такой материал стоит довольно дорого, кроме того, он больше весит, потому каркас должен быть рассчитан на увеличенную нагрузку.
Экономить при выборе поликарбоната очень нежелательно: если приобрести слишком тонкий материал, навес может внезапно обрушиться даже после несильного снегопада. Это приведёт к серьёзным последствиям: под угрозой окажется припаркованный автомобиль снег и обломки навеса могут обрушиться на самого хозяина дома. Низкая цена в итоге может обернуться крупными расходами и даже травмами для жильцов дома.
Светопропускающая кровля в доме
Чем обусловлен выбор любых прозрачных материалов на крыше? Есть помещения, которые просто не смогут выполнять основное назначение, если в них не будет много естественного освещения, в первую очередь это касается оранжерей, теплиц, зимних садов. Есть интересные проекты домов, где прозрачная крыша террасы или балкона создает определенное настроение. Кроме того, хорошее естественное освещение требуется профессиональным художникам, фотографам для работы и обычным людям, которые любят много солнечного света для души. Раньше все эти вопросы решались с помощью обычного стекла, но у него есть существенные недостатки – оно хрупкое и тяжелое. Современная кровельная промышленность предоставляет возможность большего выбора материала: это может быть оргстекло, стекло ПВХ или прозрачная крыша из поликарбоната. Обычное стекло тоже претерпело некоторые изменения, теперь его покрывают специальными пленками, которые не дают ему распадаться на тысячи осколков, выпускаются специальное армированное и закаленное стекло. Но вес его все-таки больше, чем любых полимерных аналогов, и в некоторых случаях это играет существенную роль при выборе светопропускающего материала.
Светопрозрачные гофрированные листы
Прозрачные модификации волнистых листов выпускают компании, которые специализируются на еврошифере. В частности, компания Гутта из Швейцарии производит Гуттаглисс трех различных марок: Гуттаглисс ПВХ, Гуттаглисс Полиэстер, Гуттаглисс Акрил. На производство каждой марки идет свой полимер. Все материалы оптически прозрачны, но если поливинилхлорид может использоваться в диапазоне от -20 до +60 градусов, акрил хорошо себя зарекомендовал при температуре от -20 до +70, то полиэстер выдерживает температуры от -40 до +100 градусов.
Прозрачная кровля Tuftex выпускается американской компанией Nuline, которая специализируется на выпуске одноименного еврошифера. Исходным материалом служит винил. Производитель предлагает два вида листов – прозрачные и матовые. Прозрачные листы не пропускают ультрафиолет, но не препятствуют инфракрасному излучению. Матовые листы дополнительно притеняют яркий солнечный свет.
Монтируются листы Guttagliss и Tuftex так же, как и любой другой еврошифер, и хорошо сочетаются с ним или другим волнистым материалом. Используются на террасах, верандах, могут выполнять функцию декоративного подшивного потолка.
Черепица из акрилового стекла
Стеклянная черепица SolTechEnergy
А вот компания SolTech Energy из Швеции разработала прозрачную кровельную плитку, которая выполняет функцию обогрева. Материалом служит обычное стекло, но определенной формы, это можно увидеть на фото. Под черепицу настилается черный нейлон, который накрывает систему воздушных карманов. Под воздействием солнечных лучей воздух в карманах нагревается и начинает циркулировать, запуская таким образом систему отопления дома. В 2010 году эта разработка получила премию Hottest New Material. Но надо сказать, что какие-либо отзывы о практическом применении данной технологии в рунете найти не удалось.
Навесы из поликарбоната: какое значение имеет цвет?
Прозрачный или темный? А может быть цветной? Эти вопросы всегда всплывают в отзывах о том, какой поликарбонат лучше для навеса. Если выбрать темный материал, то он будет надежно защищать от палящих солнечных лучей. Под ним комфортно будет находиться в жаркий летний день. Однако, стоит помнить, что цветной поликарбонат добавит красок всем предметам, которые находятся под ним. Под крышей с очень яркими оттенками этот эффект может быть очень сильным.
Если под навесом планируется устраивать оранжерею, то оттенок панелей не должен быть очень темным. Здесь лучше остановиться на белом, розовом или голубом оттенке. Они хорошо пропускают свет, но создают минимальную защиту от ультрафиолетовых лучей.
Какая толщина поликарбоната должна быть для навеса или теплицы
В строительных работах может применяться сотовый или монолитный поликарбонат, которые различаются между собой по толщине. Этот прочный пластик-полимер отличается практичностью, прочностью и морозостойкостью. Но прежде чем приобрести этот материал для проведения работ, следует знать какая толщина поликарбоната должна быть для навеса или теплицы.
Толщина сотового поликарбоната
Изготавливается сотовый поликарбонат листами, имеющими ячеистую структуру. Этот полимерный материал насчитывает два слоя, связанных между собой. Их вид можно сравнить с сотами, размеры которых могут быть различными. От объема сот напрямую зависит теплопроводность. Отдав предпочтение этому материалу, вы значительно сэкономите на обогреве. Сотовый может использоваться для производства козырьков, парников, конструкций для размещения рекламы, прозрачных покрытий домов, кровли, а также остекления разнообразных поверхностей, барьеров магистралей и высотных фонарей, как показано на фото. Удобство данного материала в его безопасности, так как при разбивании не образуется осколков с острыми гранями, чего нельзя сказать, к примеру, о стекле. Также панели из сотового поликарбоната морозоустойчивы и отлично переносят нагрев, а также нагрузки от ветра и снега. Такие панели являются отличным теплоизолятором, пропускают свет и очень слабо горят, что также является немаловажным фактором;
Монолитный материал отличается высокой прочностью и в сравнении с сотовым не имеет пустот. Его ширина может составлять от 0,75 до 4 мм, но под заказ можно получить материал толщиной до 10 мм. Этот материал, имеющий защиту с двух сторон и структуру из нескольких слоев, отлично подходит для отделки фасадов зданий, монтажа перегородок в помещениях, транспортных остановок. Причем надежность конструкции напрямую зависит от параметров материала.
Для теплиц
К преимуществам данного материала можно отнести его гибкость, что немаловажно при обустройстве теплиц и изготовления беседок:
При покупке данного материала особое внимание стоит уделить его толщине. Для теплиц, беседок и парников, к примеру, подойдет толщина поликарбоната для теплицы в 3, 3,5 и 4 мм;
Остановив выбор на материале в 4 мм, вы сможете быть уверенны, что в такой теплице всегда будет сохраняться отличная среда, идеально подходящая для различных растений;
- Листы поликарбоната толщиной в 4 мм, отличаются прекрасной устойчивостью к различным переменам погодных условий, к ударам, излучению ультрафиолета и они отличаются отличным качеством, как показано на фото;
- Несмотря на то, что расценки на материал толщиной в 4 мм несколько выше, чем аналогичных в 3 или 3,5 мм, их время эксплуатации значительно больше, а, следовательно, окупаемость не заставит себя ждать.
Для навесов
На садовом участке или производственной площадке никак не обойтись без навеса. Его форма может быть различной, но на какой бы из них вы не остановились, крыша в любом случае будет основной его деталью. После монтажа конструкции, стоит обязательно покрыть навес сотовым материалом, подобрав подходящий размер материала, напрямую зависящий от предполагаемой нагрузки, как показано на фото.
Поликарбонат 4 мм отлично подойдет для возведения теплицы, а также обустройства выставочных стендов и арочных или галерейных конструкций, 6-8 мм – для козырьков и автомобильных навесов. Используя поликарбонат на своем дачном участке, вы можете быть уверенны, что будете отлично защищены и от жгучего солнца в летний день и от дождя во время непогоды. Ваш «железный конь» также будет вам благодарен, если вы смонтируете из этого материала автомобильный навес. Такая конструкция гарантирует отсутствие зимой перепада температур, который может негативно сказаться на автомобиле.
Если конструкция в последующем будет подвергаться сильным погодным нагрузкам в виде снега или ветра, то в этом случае подойдет поликарбонат 8 мм. Толщина поликарбоната для навеса в 10 мм применяется лишь в случаях очень сильных внешних нагрузок.
Популярнейшими являются листы 4 мм, которые широко используются для покрытия навесов и щитов рекламы.
Подведем итоги
Ознакомившись со всеми нюансами подбора такого материала, как поликарбонат, вы избежите трудностей при приобретении строительного материала. Если в ходе проведения работ возникнут проблемы, которые могут быть связаны с изогнутостью крыши, то в этом случае лучше всего обратиться за помощью к специалистам. Правильно выбранный по качеству и толщине материал, квалифицированная помощь специалистов гарантируют качество работ и прекрасный результат изготавливаемой конструкции. Мир этого материала достаточно широк, но прислушавшись к нашим советам, вы без труда будете в нем ориентироваться.
Сотовые панели
В поперечном сечении ячеистый полимер выглядит треугольниками, квадратами или прямоугольниками-сотами. Это ребра жесткости. Придумана такая конструкция неспроста: благодаря данной конфигурации повышается надежность и звукоизоляция, но понижается теплопроводность материала.
Согласно структуре, различают пять панелей ячеистого типа:
- Пятислойные (5X), с прямыми и наклонными жесткими ребрами. Толщина изделия 25 мм.
- Тоже пятислойные (5W), но основное их отличие от предыдущего вида − в расположении ребер жесткости: горизонтального исполнения и образовании сот-прямоугольников. Такая продукция имеет величину поперечного сечения 16 и 20 мм.
- Трехслойные (3X), скрепление которых выполняется с помощью наклонных и прямых ребер жесткости. Толщина последних может варьировать и зависит от пожеланий клиента или производителя, но сами панели по толщине должны быть 16 мм.
- Тоже трехслойные (3H), но их отличает прямоугольное расположение ячеек. Продукция на выходе может иметь три толщины: 6, 8 и 10 мм.
- Самые обычные двухслойные (2H), имеющие прямые ребра жесткости и квадраты-соты. Толщина поликарбоната для навеса из таких панелей − 4-10 мм.
Конструкции из сотового поликарбоната отличаются от аналогов отменной прочностью и повышенной звукоизоляцией, хотя имеют плохую теплопроводность.
Такие устройства выдерживают много снега, а при ударах града, ливня не издают громких звуков.
Какой поликарбонат лучше для навеса: монолитный или сотовый?
Если суть вопроса сводится к стоимости материала и весу готовой конструкции, то остановиться стоит на втором из них. В сотовых панелях больше пустот, которые облегчают поликарбонат. Но от этого он становится менее прочным. Срок его службы не будет превышать десяти лет. В то время, когда монолитный навес простоит больше двадцати лет.
Эти виды поликарбоната для навеса несильно различаются по большинству характеристик. Их листы выполняются одинаковой ширины. Но длина у монолитного в два раза меньше. Это обусловлено большим весом плит.
С другой стороны, монолитный поликарбонат внешне очень напоминает силикатное стекло. Поэтому такой материал используется при создании нужного стилевого решения. Плюс ко всему он является более прочным в сравнении с сотовым. Этим объясняется его выбор при оформлении строений, находящихся в общественных местах.
Какой толщины поликарбонат лучше использовать для навеса?
Ответ на этот вопрос будет зависеть от конструкции и вида материала. Если будет выбран сотовый поликарбонат для навесов, то толщина его будет несколько больше, чем у монолитного листа той же плотности.
При выборе толщины листа поликарбоната опираются на такие рекомендации:
- 4 мм — для маленьких козырьков с большим радиусом закругления;
- 6 или 8 мм подойдет для навеса над автомобилем или бассейном, а также в конструкции, которая подвергается достаточным нагрузкам со стороны непогоды;
- навес из панели толщиной 10 мм выдержит экстремальные нагрузки.
В отношении размера листа монолитного поликарбоната для навеса существует совет о том, что достаточной будет толщина от 2 до 6 мм.
Стандартный размер листа поликарбоната для навеса
- Листы сотового поликарбоната (СПК) имеют стандартную ширину 2.1 метра.
- Длина листа — 6 или 12 метра.
- Вес стандартного листа длиной 6 метров около 10 кг.
- Плотность, вес листа на метр квадратный — 800 грамм.
- Толщина листа от 4 до 16 мм, при размерах 2,1 х 6/12 м.
В зависимости от толщины листа поликарбоната, его можно использовать для следующих дачных построек:
- поликарбонат толщиной 4 мм, прекрасно подходит дачных парников и навесов;
- из 6 мм поликарбоната изготавливают небольшие теплицы;
- толщина поликарбоната в 8 мм может использоваться в средних теплицах и парниках;
- 10 мм, подходит для сплошной обработки больших вертикальных поверхностей;
- 16 мм, позволяет обработать крыши над большими пролетами, может выдержать повышенные нагрузки. Часто применяется в комплексах теплиц и парников.
Поликарбонат для навеса: вид ячейки
Они определяют то, насколько лист поликарбоната будет прочным и надежным. Если планируется делать навес в виде арки, то лучше выбрать материал с ортогональной структурой сот. Их особенностью является то, что при увеличении нагрузки панель подвергается сильной деформации. Однако, она не ломается и очень быстро восстанавливают первоначальную форму.
Когда нет необходимости сгибать лист, то можно взять поликарбонат с ячейками, которые имеют х-образные или диагональные ребра. Такие панели почти не изменяют своей формы. Но и нагрузка, которую они могут выдержать существенно меньше.
От числа перегородок внутри панели поликарбоната зависит его способность сохранять тепло. Чем их меньше, тем лучше. Однако, при этом уменьшается характеристика, которая указывает на прочность.
Структура поликарбоната имеет такие виды:
Комплектующие, особенности монтажа
Прежде чем решить, какой толщины выбрать поликарбонат для навеса, нужно сделать проект, на его основании рассчитать материалы. Лучше воспользоваться услугами профессиональных строителей. Можно использовать для этих целей онлайн калькуляторы.
Калькулятор поможет рассчитать примерное количество листов поликарбонатаИсточник polycarbonat-rostov.ru
Любая конструкция состоит из опорно-несущей конструкции и поликарбонатного покрытия.
Несущая конструкция включает опоры и раму для крепления поликарбоната. Изготавливают из металлического, алюминиевого профиля, деревянного бруса. Регулируется нормативными строительными актами и правилами СНиП (2-523-81 на стальные конструкции; 3.04.03-85 –защита от коррозии).
Основные комплектующие детали изготавливают из поликарбоната, алюминиевого профиля.
Детали для монтажа поликарбоната:
- профиля: торцевые, соединительные, примыкающие, угловые, коньковые, прижимные планки.
- термошайбы с силиконовой прокладкой;
- уплотнители, торцевые ленты.
Торцевой профильИсточник baumaster69.ru
Поликарбонат в результате колебания температур расширяется. Из-за высокого коэффициента теплового расширения между листами материала делают зазор 3-3,5 мм. Отверстие под крепление просверливают на несколько миллиметров больше.
Стандартная длина листов сотового пластика 6 и 12 м, ширина 2,1 м. Профиля выпускают в соответствии с размером поликарбоната — 6 м.
Схема монтажаИсточник sadov0d.ru
Виды профилей:
- Соединительные профиля в форме буквы «Н» – неразъёмные, разъёмные из 2 частей базы и крышки. База прикручивается к продольным направляющим планкам рамы. Крыша защёлкивается или прикручивается к базе.
- Примыкающие в виде буквы «F». Устанавливают в местах примыкания к стене. Крепятся на саморезы, либо герметик.
- Углы соединяют специальным профилем из пластика, алюминия. Выпускают угловые профили с разным градусом уклона.
- Если форма крыши со скатами устанавливают в местах соединения стыков коньковый профиль.
- Торцевая планка в виде буквы «П» выполняет роль заглушки. Её устанавливают по краю с отступом, проделывают в ней отверстие, чтобы влага, скопившаяся внутри сот, стекала на землю. Перед установкой планки на торец наклеивают торцевую ленту, желательно с перфорированными отверстиями.
- Прижимной профиль или планка. Обычно их делают из алюминия. Дополнительно фиксируют лист.
Комплектующие к поликарбонатуИсточник рс36.рф
По краям листов монтируют замки фиксаторы, чтобы не сползал лист. Если несущая конструкция изготовлена из металла, не рекомендуют укладывать листы поликарбоната непосредственно на металл. На обрешётку крепят самоклеящиеся уплотнители из резины, изоляционных материалов с высокой термостойкостью. Уплотнитель служит дополнительным амортизатором, снижает шумовой эффект при ветровой нагрузке, в момент трения материалов.
Термошайба состоит из нескольких элементов: шайбы, самореза, прокладки из силикона, заглушки. Такая конструкция плотно прикрепляет лис. Прокладка перекрывает отверстие на материале, чтобы туда не попала влага. Служит амортизатором от возможного продавливания материала в местах крепления. Сначала в листах делают отверстие на несколько мм больше диаметра самореза, затем вкручивают термошайбу перпендикулярно поверхности листа.
ТермошайбаИсточник images.kz.prom.st/
Поликарбонат на крышу террасы, какая минимальная толщина должна быть, выбор профиля зависит от индивидуальных особенностей конструкции. Стыковочные планки универсальные, под разную толщину материала. Разъёмный профиль выпускают для нескольких размеров листов разной толщины. Минимальная толщина поликарбоната для террасы средних размеров не менее 6 мм, используют более надёжный вариант, 8 мм материал.
Главное, что необходимо учесть при монтаже навесов, листы укладывают так, чтобы соты располагались вдоль продольных опор рамы, а не поперёк.
Какой поликарбонат лучше для навеса монолитный или сотовый зависит от конструктивных особенностей, личных предпочтений, материальных возможностей. Профили, крепёжная система универсальные, подходят под разные виды материала.
Навес из качественного поликарбонатаИсточник img.saleonn.net
