Каркас теплицы из профильной трубы + чертежи

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

  • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
  • Отдельно стоящая арочная конструкция.
  • Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я

Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

  1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
  2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
  3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
  4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.

Гнем профильную трубу

Для тех, кто хочет построить каркас теплицы из профильной трубы своими руками и при этом ему необходимо согнуть трубу без помощи со стороны, мы дадим два совета, как это можно сделать самостоятельно и в домашних условиях.

Способ первый – резка, сварка

Первый совет заключен в вашем умении пользоваться сваркой. Вам потребуется:

  • Сварочный аппарат;
  • Отрезная машинка;
  • Закрепите профильную трубу в тиски;
  • После этого точно определите место сгиба и угол, на который вам необходимо согнуть трубу;
  • На стороне, в которую будет выполнен сгиб, необходимо маркером нанести поперечные метки на строго одинаковом расстоянии. Расстояние меток друг от друга напрямую зависит от радиуса сгиба. Чем круче требуется дуга, тем ближе метки друг к другу и наоборот;
  • Отрезной машинкой необходимо сделать надрезы по меткам;
  • Далее согнуть трубу на требуемый радиус;
  • После этого все надрезы необходимо сварить с помощью сварки.

При определенном старании и умении, можно получить довольно хороший сгиб.

Дуги из профильной трубы.

Способ второй – на помощь приходит песок

Что касаемо второго способа, то тут нам сварка совершенно не потребуется. Нам потребуется песок, не просто земля или глина, а чистый речной песок.

Подготовка песка

Песок необходимо очистить от посторонних примесей и просеять.

Для получения более качественного результата его можно промыть с помощью воды. Тогда из него вымоются все посторонние мельчайшие примеси.

  • После того, как песок высох, его необходимо прокалить на огне. Делается это для того, чтобы удалить последние остатки влаги;
  • Сделать это можно на металлическом листе, расположенном над огнем;
  • Песок укладывается тонким слоем и держится до тех пор, пока из него не перестанет выделяться пар.

Хорошая подготовка – отличный результат

Каркас теплицы изготовляют из профиля различного сечения. Предположим, нам нужна теплица из профильной трубы 20*20.

  • Берем заготовку, которую нам необходимо согнуть, из дерева изготавливаем две заглушки на оба конца данной заготовки;
  • При этом заглушки должны быть такого размера, что бы их пришлось вставлять в концы нашей трубы с помощью молотка;
  • Забиваем первую заглушку в один конец;
  • Ставим заготовку вертикально, при этом сверху оказывается открытый край;
  • Засыпаем внутрь песок;
  • Насыпать надо до самого края. Можно при этом постукивать заготовку забитым концом об землю утрамбовывая этим самым песок внутри трубы;
  • Когда песок насыпан, необходимо забить деревянную заглушку в открытый край;
  • Теперь зажав профильную трубу в любое место, ее можно согнуть точно также как и простую.

Находящийся внутри песок создает необходимое давление, которое препятствует деформации отдельных частей стройматериала.

Сгиб получается ровным и качественным. После того как элемент готов, необходимо вынуть заглушки и высыпать песок. С этим могут возникнуть проблемы, заглушки сидят плотно. В таком случае их можно высверлить или просто выжечь на огне.

Если вам нужна теплица из профильной трубы 40*20, то и с данной можно поступить аналогичным образом.

Зима – гнем водой

Зимой вместо песка можно использовать воду.

  • Забив заглушку с одной стороны, в трубу наливается вода до такого уровня, когда остается только место для второй заглушки, после этого забивается вторая заглушка и труба выставляется на мороз;
  • После того, как вода превратится в лед, можно с успехом согнуть профильную трубу.

Защита профиля – основа основ

Если использованная вами профильная труба для изготовления каркаса теплицы не имеет внешней защиты от агрессивного воздействия окружающей среды, позаботьтесь об этом.

В продаже имеется большой выбор различных средств. Этим вы намного продлите срок службы вашего каркаса, ведь влага и тепло это основные составляющие внутреннего пространства любой теплицы, а для металла это смерть.

Рассмотрев данный вопрос, стало понятным, что теплицы из профильной трубы, изготовление каркаса, отдельных элементов или просто чертежей важная и ответственная работа, где не существует мелочей. Один неправильный расчет и все труды напрасны или наоборот, верное решение приведет к отличному результату.

Удачи вам!

Теплица из профильной трубы 40 20 своими руками. Как сделать теплицу своими руками из профильной трубы

Возведение теплицы можно разделить на несколько этапов:

  1. Выбор места строительства.
  2. Подготовка фундамента.
  3. Монтаж каркаса.
  4. Обшивка укрывным материалом.
  5. Герметизация конструкции.

Выполнение приведённых ниже рекомендаций позволит максимально упростить процесс установки теплицы своими руками .

Желательно подготовить заранее чертежи теплиц из профильной трубы с размерами .

Выбор места строительства

Для начала следует выбрать место , на котором мы и будем сооружать нашу теплицу. Оно должно быть ровным, без высокорослых деревьев, по возможности – недалеко от дома (в случае зимней эксплуатации будет проще проводить обогрев путём подключения к источнику отопления дома).

Подготовка фундамента

Фундамент , на котором мы собираемся возводить теплицу, может быть 3 типов:

  1. Брусовый. Выполняется из деревянного бруса с проведённой внешней обработкой для предотвращения коррозии. Срок службы такого типа фундамента — до 10 лет.
  2. Кирпичный. Применение такого типа фундамента становится рациональным в тех случаях, когда установку теплицы приходится производить на участке с наличием природного уклона. Срок службы – до 30 лет. Осуществляется путём выполнения кладки шириной «в кирпич» на мелкодисперсном растворе, смешиваемом в пропорции 1:3 (цемент — песок).
  3. Бетонный. Этот тип фундамента является самым долговечным, однако его возведение сопряжено с наибольшей трудоёмкостью. Для его возведения следует выкопать траншею, глубиной и шириной в один штык лопаты. Затем, либо оборудовать её каркасом, сваренным из арматуры – в этом случае срок службы фундамента становится от 50 лет, либо просто залить бетоном (до 60 лет). Бетон следует замесить в соотношении 1:4:3,5 (цемент, песок, мелкая галька либо битый камень).

Выбор типа фундамента следует осуществлять, исходя из соображений долговечности, затратности, а также условий, в которых проводится сооружение конструкции.

Монтаж каркаса

Монтаж каркаса для теплицы можно выполнять из различных элементов металлопроката, однако наиболее практичным из них является профильная труба.

Профильная труба — это металлическая труба с прямоугольным сечением. В наше время профильная труба является одним из наиболее распространённых элементов металлопроката.

Классифицируется она по длинам сторон. Чаще всего используется для производства каркасных конструкций, что обусловлено такими особенностями:

  • нагрузка равномерно распределяется по граням прямоугольника, форму которого имеет сечение профиля, что обеспечивает повышенную прочность готового каркаса;
  • доступная цена погонного метра профильной трубы делает использование данного материала наиболее выгодным для монтажа каркасных конструкций;
  • прямоугольная форма сечения упрощает процедуру обшивки сотовым поликарбонатом;
  • применение профильной трубы гарантирует долговечность конструкции .

Оптимальными разновидностями профильной трубы для монтажа тепличного каркаса считаются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчёте удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они бывают арочными , стрельчатыми либо пирамидальными.

Двери и форточки

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.

Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см

После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.

Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.

Изготовление дуг из дерева для теплицы

Создавать подобные детали из дерева можно, но при этом очень сложно – чтобы не сломать заготовки в процессе сгибания, требуется некоторый опыт и сноровка. Потому в качестве альтернативы есть еще один способ изготовления деревянной дуги для теплицы – составной элемент, собранный из множества дощечек трапецеидальной формы. Рассмотрим последовательно оба метода, начнем с изгиба древесины по лекалу.

Для начала стоит сказать про исходный материал. Древесина для арки должна быть очень качественной, без большого количества сучков и следов гниения. Кроме того, она не должна быть слишком сухой (исправить это можно с помощью вымачивания). Выбрав древесину, нужно приступить к сборке стенда-лекала. Он состоит из площадки, выполненной из фанеры, и набора брусков или иных выступающих элементов, играющих роль ограничителей, которые придают заготовке округлую форму. Примеры подобных изделий представлены на изображениях ниже.

Теперь приступим непосредственно к сгибанию дуг. Для этого используются рейки или доски толщиной 15-20 мм.

Шаг 1. Вставьте первую доску между направляющими края.

Шаг 2. Медленно и аккуратно сгибая, укладывайте древесину между центральными и промежуточными направляющими.

Шаг 3. Продолжая укладку, зафиксируйте противоположный край доски между направляющими стенда.

Шаг 4. Повторяя предыдущие шаги, уложите следующую доску. В зависимости от выбранной конструкции, дуга может как напрямую соединяться с предыдущей, так и через несколько промежуточных брусков, как на изображении ниже. В любом случае, соедините обе доски при помощи саморезов.

Шаг 5. Если дуга изготавливается без промежуточных брусков, уложите еще одну, третью доску, аккуратно сгибая ее. Скрепите с двумя предыдущими.

Шаг 6. Снимите готовый элемент каркаса со стенда для сгибания дуг, проверьте на наличие дефектов. Если они отсутствуют или незначительны – деталь годится для использования в теплице.

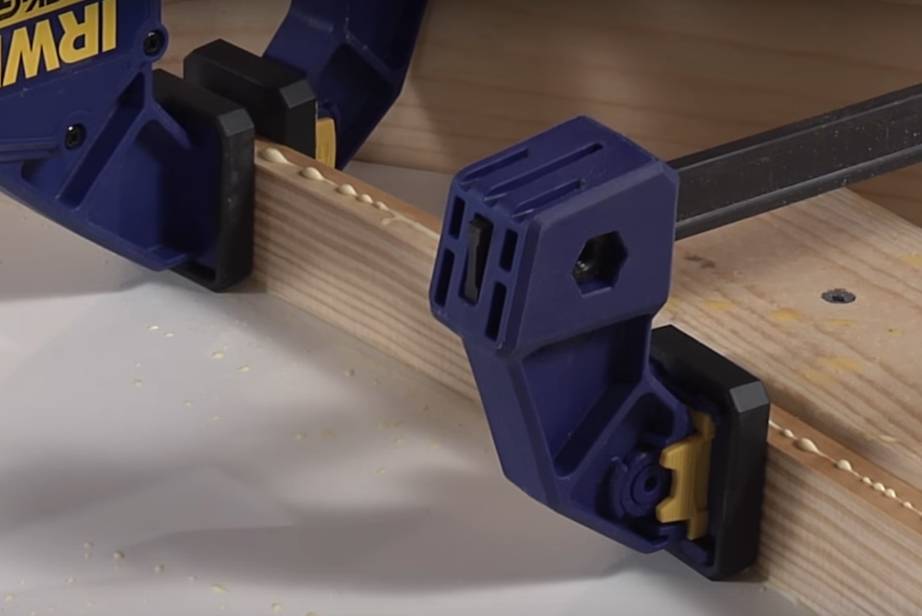

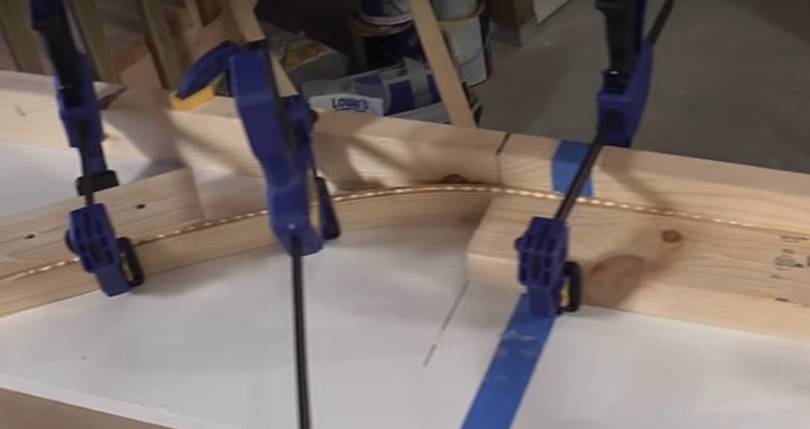

Сборка дуги из склеиваемых реекЕще одно фото рабочего процесса

С одной стороны, изготовление наборной арки для теплицы из дощечек не потребует от вас навыков в сгибании древесины, но с другой, данный способ отличается трудоемкостью – на каждую арку необходимо сделать более четырех десятков трапециевидных планок.

Шаг 1. Из проволоки сделайте шаблоны внешней и внутренней сторон дуги.

Шаг 2. Уложите готовые шаблоны на фанеру или сбитый дощатый щит, прочертите мелом, маркером или карандашом контур арки.

Шаг 3. Заготовьте из досок толщиной 20 мм 42 планки по чертежу, показанному на изображении ниже.

Шаг 4. Уложите по контуру арки первый слой из 14 планок, смыкайте их края друг к другу для образования фигуры, напоминающей дугу.

Шаг 5. Поверх выложите второй слой из такого же количества планок, но со смещением на половину длины. В сечении это будет напоминать кирпичную кладку. Для временной фиксации используйте гвозди.

Шаг 6. Третий слой из последних 14 планок укладывайте со смещением на половину элемента назад, как первый слой.

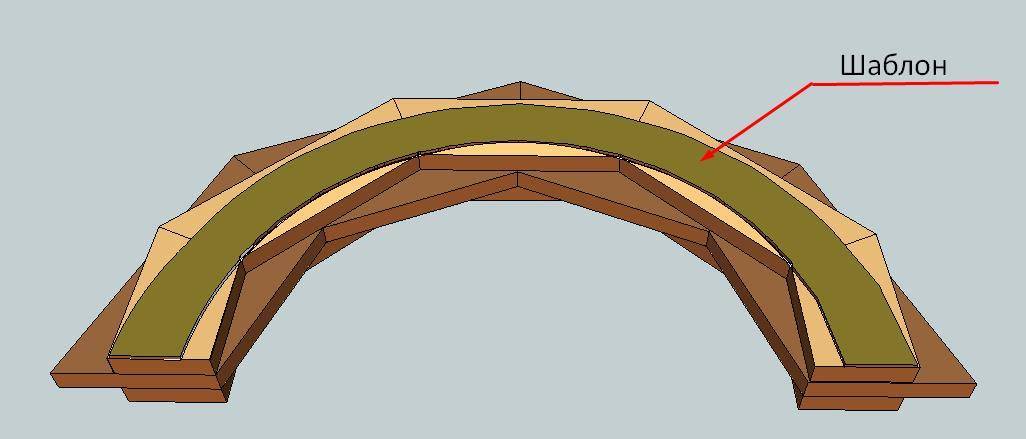

Достаточно грубый, но наглядный эскиз, иллюстрирующий устройство составной арки из планок

Шаг 7. Скрепите все планки между собой при помощи саморезов по дереву. Учитывая большое количество точек фиксации, используйте шуруповерт со специальной насадкой.

Шаг 8. Обработайте внешний край составной арки, придайте ему округлость.

Почему выгодно возводить парники из профильных труб, а не из деревянных брусков?

Каркас является основной несущей частью парника, поэтому он должен сохранять форму и выдерживать нагрузки атмосферных осадков. Поэтому материал должен быть одновременно простым в обработке при изготовлении деталей, жёстким, прочным и долговечным. Существует два основных материала каркаса:

Деревянный брус. Поддаётся обработке любым подходящим режущим инструментом, позволяет сооружать конструкции при минимальных финансовых затратах и способен создать уникальный микроклимат внутри парника. Однако он подвержен гниению или рассыханию с потерей прочностных свойств, воздействию вредителей и насекомых. Это существенно сокращает срок его службы в среднем до 5-7 лет. Чтобы создать арочную конструкцию, потребуется значительный опыт деревообработки.

Брус для возведения каркаса

Профильные трубы для изготовления скатной или арочной конструкции

При сравнении конструкций из дерева и металла является очевидным тот факт, что для обеспечения одинаковой прочности и несущей способности каркаса потребуются металлические рейки с более компактными размерами. В данном случае это позволит получить больше солнечного света на единицу площади и обеспечить более выгодные условия для теплолюбивых культур. Помимо этого древесина будет нуждаться в периодической антигрибковой обработке.

Древесина применяется для создания глухих стен или поддона, например, в передвижных объектах. Кроме того, она обладает невысокой теплопроводностью и поэтому позволит сохранить тепло в объёме конструкции.

Это интересно: Беседки с мангалом, барбекю и печкой, строительство павильона

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла

Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений

Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

Что прочнее: профиль или труба

У профильной трубы нагрузка распределяется равномерно по четырем граням. Это обеспечивает ей большую стойкость к кручению, растяжению, поперечным нагрузкам.

Какой из видов профилей выбрать

Стандартный.

Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

Круглый.

Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

Для гипсокартона.

Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

Именно его лучше всего использовать для низких парников.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

  1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
  2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
  3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

  1. Собирать нужно начинать с задней торцевой стенки.
  2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

  1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
  2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
  3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
  4. После скрепить коньком верхушку крыши.
  5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

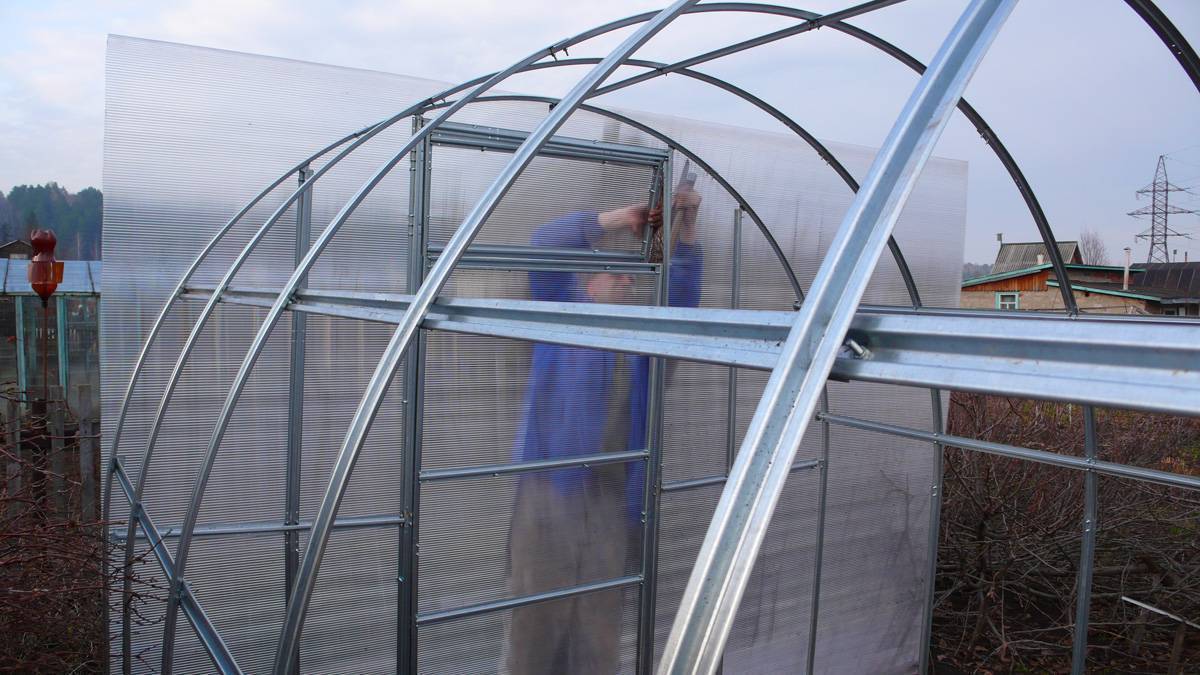

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Разновидности конструкций, или какая теплица вам нужна

Цена или точнее сказать себестоимость конструкции, это первое, что интересует начинающего строителя. Такой подход не всегда оправдан. Конечно, существуют бюджетные варианты, о них я также упомяну, которые обходятся недорого.

Но нужно быть готовым к тому, что служить они будут в разы меньше. И здесь уже следует выбирать, каждый год тратиться на ремонт старой теплицы или сделать один раз и забыть.

Кроме того архитектура и, как это ни странно прозвучит, назначение теплиц может быть разным. Одно дело, когда вам хочется свежей зелени ранней весной и совсем иное, когда вы собираетесь выращивать овощи или, к примеру, цветы круглый год. Плюс, как известно, высота растений бывает разной, соответственно и размеры конструкций нужно варьировать в зависимости от того, какую культуру вы собираетесь выращивать.

Арочная конструкция.

Едва ли не самой распространенной сейчас формой теплиц является арочная конструкция. По моему мнению, это практически идеальный вариант.
Во-первых, сборка такого сооружения не представляет особой сложности;
Во-вторых, такая теплица собирается по модульному принципу, а значит при необходимости, есть возможность нарастить конструкцию;
В-третьих, в ней можно комбинировать высокорослые и низкорослые культуры

И что немаловажно для нашей родины, арочная конструкция очень устойчива к ветрам, плюс на покатых кровлях не держится снег. Не зря большинство серийных моделей делается именно в этой интерпретации;

Односкатная пристроенная конструкция.

  1. Односкатная конструкция чаще всего используется в жилых частных домах. Это пристенное сооружение, которое, как правило, обшивается стеклопакетами. Вещь довольно удобная, ведь для обогрева здесь можно использовать отопительную систему дома, достаточно лишь вывести радиатор. Такие теплицы имеет смысл строить с любой стороны дома, кроме северной;

Двускатное сооружение.

  1. Двускатные сооружения считаются классикой. В ширину такие теплицы могут достигать 5м, а длина некоторых моделей доходит до 40 и более метров. Все зависит от вида обогрева, при автономном печном отоплении длина сооружения не может быть больше 15м, а при использовании централизованной тепловой магистрали габариты сооружения могут быть намного больше. Сами конструкции делаются как отдельно стоящими, так и пристроенными к жилому дому;

Теплица Голландского типа.

  1. Так называемая «Голландская теплица», по сути, является одной из разновидностей двускатной модели. От классики она отличается лишь тем, что боковые стены в ней делаются наклонными. Такая конструкция захватывает большую площадь, но в монтаже она сложнее;

Вариант пирамидального сооружения.

  1. Мне приходилось сталкиваться с еще одной интересной формой, это так называемая пирамидальная конструкция. В основе здесь правильный квадрат, а стены соответственно сделаны в виде треугольной призмы. Хозяева уверяли, что растения там развиваются лучше всего, так как она построена и ориентирована по принципу египетских пирамид. Я не берусь категорично утверждать, правда, это или нет. Но многочисленные документальные фильмы на темы «очевидного невероятного» видимо делают свое дело.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
