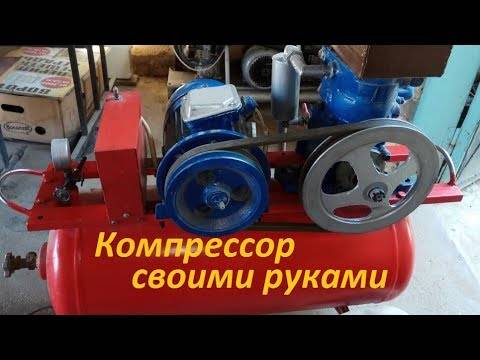

Компрессор своими руками: подробности конструкций, обвязка, электропривод

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».

Есть нюансы, которые надо соблюсти:

1. Донорская емкость не должна иметь коррозийных и механических повреждений
2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Особенности эксплуатации гаражного компрессора в зимнее время

Существуют некоторые особенности эксплуатации гаражного компрессора в зимнее время:

• Прежде, чем нагрузить компрессор, необходимо дать поработать ему 5 – 10 минут вхолостую для разогрева в картере загустевшего масла;
• После окончания работ и отключения компрессора от сети следует через рабочий шланг медленно выпустить воздух из ресивера. Заодно с воздухом из ресивера удалится наружу вода, накопившаяся в ресивере и шлангах.

Это нужно делать сразу, пока компрессор не успел остыть, а конденсат не успел превратиться в лёд. Когда давление в ресивере приблизится к нулю, через клапан для слива конденсата следует выпустить его остатки, которые не ушли через шланг.

Тем не менее, в морозное время года иногда случаются определенные проблемы:

• Возможно закупоривание шлангов ледяными пробками и замерзание клапана в процессе слива конденсата. В обеих ситуациях необходимо прогреть замерзшие места феном;
• При отборе воздуха с большими паузами компрессор успевает замёрзнуть и может не запуститься, когда автоматика даст команду на запуск при падении давления в ресивере до минимального допустимого значения. При этом электромотор гудит, но не может начать вращение. Следует немедленно отключить компрессор от электросети, полностью выпустить воздух из ресивера, а затем повторить запуск.

Принцип функционирования

Реле давления для компрессора осуществляет управление поршневой установкой, поддерживает внутри ресивера оптимальные показатели давления. Иногда можно найти такой узел на винтовых приборах — он будет отвечать за выполнение сжатия воздушных масс, их правильную подачу.

С учетом силы пресса пневмоавтоматики прибор оказывает воздействие на линию под напряжением. Недостаток давления запускает мотор, в момент достижения заданных показателей — отключает его. Речь идет о стандартной схеме работы, которая предполагает подключение к сети замкнутого контура.

Роль воздушного прессостата

В конструкционной схеме эжектора предусмотрен заполненный воздухом баллон с заданным давлением. Понижение показателей требует включить мотор, восстановить уровень. При обратной описанной ситуации будет зафиксирован избыток. Подача воздуха приостановится, иначе емкость лопнет. За управление этими процессами отвечает прессостат.

Как срабатывают пружины жесткости

Существуют модификации с иным рабочим алгоритмом. Добиваясь минимальных значений в компрессионной схеме, прессостат отключает электрический мотор, при максимальных — активизирует его. То есть, система срабатывает только в разомкнутом контуре устройства.

В роли главного рабочего узла выступают пружины с разной жесткостью. Они воспроизводят стандартную реакцию на колебательные движения внутри узла. В ходе работы системы будут соизмерены показатели, которые получаются при сжатии-растяжении пружин, то есть изменении их размеров, форм. За изменениями следит спираль, оснащенная релейным блоком. Она отключает либо подключает линии электропитания в случае необходимости.

Регуляционное влияние в пружинных блоках не предусмотрено, основное воздействие идет на мотор. Пользователь может выставлять оптимальные для себя пиковые значения, по мере достижения максимума срабатывает пружинный механизм.

Схема и устройство

Приспособление разделяется на следующие виды:

• Запускающие электрический двигатель компрессора при снижении давления ниже настроенного значения (нормально замкнутые);
• Выключающие двигатель при повышении давления воздуха выше нормальной отметки (нормально разомкнутые).

Исполнительным элементом в устройстве считаются пружины. Их сила сжатия замеряется при помощи специального винта. Как правило, производители настраивают силу сжатия пружин таким образом, чтобы давление в пневмосети находилось в районе 4-6 ат. Данный параметр всегда точно указан в инструкции.

Реле давления предусматривает 2 обязательных подузла в своей конструкции – механический выключатель и разгрузочный клапан. Механический выключатель предохраняет от случайного запуска двигателя, выполняя таким образом функцию stand by. После нажатия привод устройства запускается, после чего компрессор начинает работать в автоматическом режиме. Без нажатия кнопки электродвигатель на заработает даже при пониженном давлении в пневмосети.

Разгрузочный клапан соединяется с воздухоподводящей магистралью между компрессором и ресивером и отвечает за работу двигателя. При отключении привода компрессора разгрузочный клапан на ресивере избавляется от лишнего сжатого воздуха, избавляя таким образом подвижные элементы от лишних усилий, требуемых при повторном запуске компрессора. Благодаря этому исключается перегрузка двигателя при крутящем моменте. При включении разгруженного двигателя клапан запирается, что не позволяет создаваться лишней нагрузке.

Для большей безопасности реле давления комплектуются дополнительно предохранительными клапанами, которые оказываются сильно полезными, к примеру, при поломке поршня, внезапной остановке электродвигателя и при любой другой нештатной ситуации!

Процесс сборки

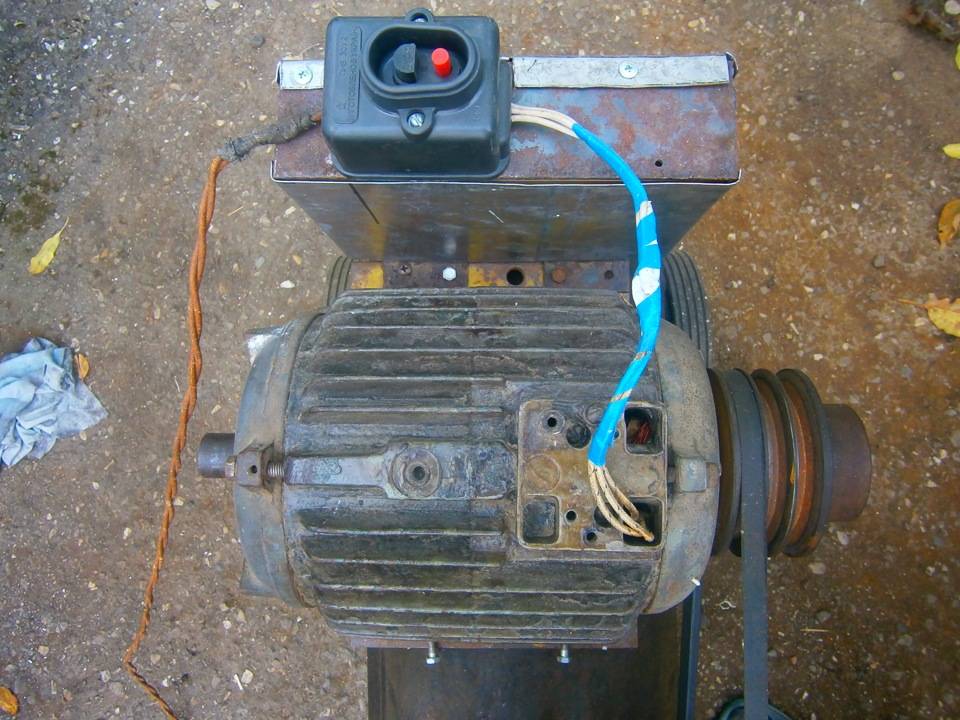

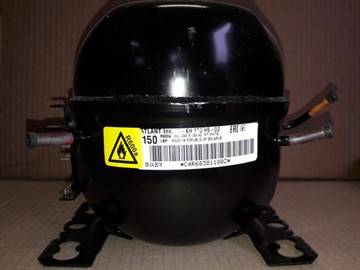

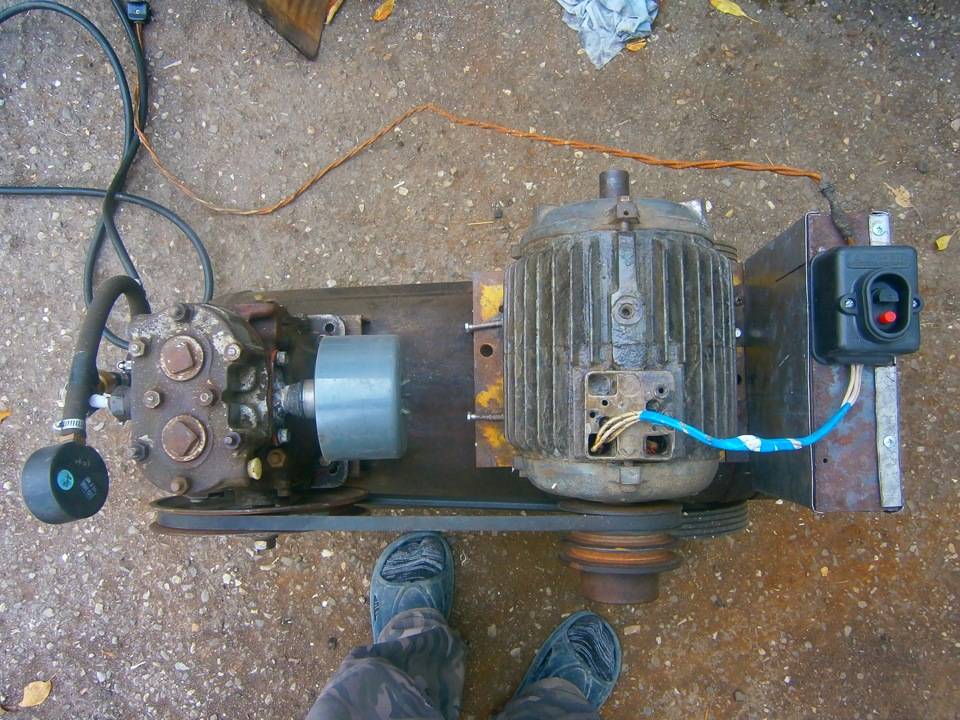

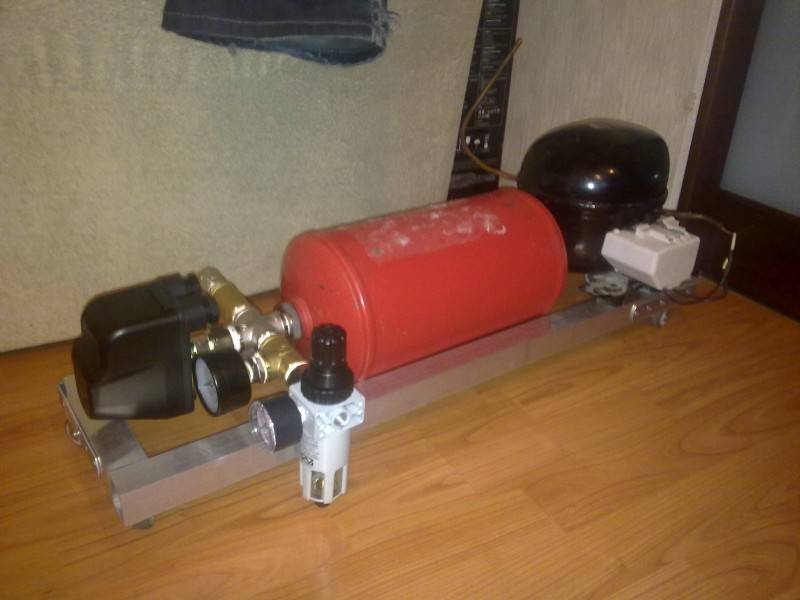

В качестве основных узлов будет использован компрессор из холодильника. Его можно найти в любом представителе, даже времен СССР. Огнетушитель найти еще проще, на рынке приобрести новый или выкупить уже использованный. Он будет выполнять функцию ресивера.

Первое что нужно сделать при замене компрессора, это определить где вход и выход воздуха. Это сделать не тяжело. Всего из устройства выходят три трубки, одна из них запаяна, она нужна для замены масла. На устройство подается небольшое напряжений, и таким образом можно выяснить, где вход и выход.

Далее нужно разобрать с маслом. Для этого запаянный конец обрезают и выливают старое не подходящее. Далее при помощи шприца необходимо закачать качественное синтетическое масло. На обрезанный конец нужно установить влагоотделитель для компрессора, иначе устройство может выйти из строя.

Для того, чтобы подготовить к работе ресивер нужно избавиться от ржавчины. Сняв ЗПК нужно налить внутрь средство против ржавчины.

Вся конструкция будет крепиться на раме, которую можно изготовить из прочных досок или металлических уголков. На нее нужно установить основные узлы, надежно их закрепив.

Для того чтобы пыль не попадала в компрессор, на трубку, предназначенную для входа воздуха, устанавливаются топливные фильтры для бензина и керосина.

Из компрессора будет выходить три провода. Их согласно прилагаемой инструкции необходимо подключить к пусковому реле, а далее на тумблер переключателя.

Трубка для выхода воздуха подключаем к ресиверу. По сути, установка готова, ее можно использовать для самых различных целей.

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом.

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Читать также: Как проверить ультрафиолетовый светодиод

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

• обычный штуцер или сгон с резьбой на 15;
• штуцеры, которыми оснащаются шланги для подключения сантехнических устройств;
• болт диаметром 3 мм и длиной 40–50 мм;
• две гайки соответствующего диаметра;
• кусочек резины, отрезанный от старой автомобильной камеры;
• пружина, диаметр которой соответствует поперечному размеру болта;
• стандартный набор слесарных инструментов.

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

1. Из металлического листа небольшой толщины вырезается прямоугольная пластинка, которая будет выступать в качестве ограничителя для болта, используемого для фиксации клапана. В средней части такой пластины просверливается отверстие, в которое должен свободно проходить болт.
2. На торцевой части штуцера-сгона выпиливается посадочное место, на которое будет опираться фиксирующая пластинка.
3. Из куска автомобильной камеры вырезается клапан соответствующего диаметра, в средней части которого выполняется отверстие под болт.
4. На болт надевается металлическая пластинка-фиксатор, пружина, а затем на его резьбовую часть накручивается гайка, надевается резиновый клапан, который через шайбу фиксируется второй гайкой.
5. Собранная конструкция вставляется в штуцер-сгон и фиксируется с двух сторон гайками, снятыми с сантехнического шланга.

Оценка статьи:

(голосов:

4

, средняя оценка:

3,75

из 5)

Загрузка…

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением

Во-вторых, подача электричества к двигателю должна быть прекращена.

Устройства с датчиками давления

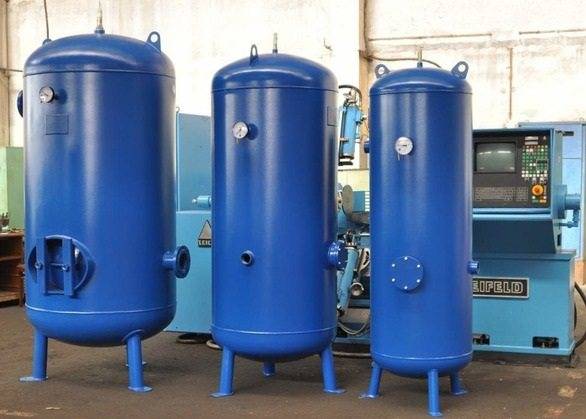

Ресивер для компрессора производится с баллонами разной емкости. Некоторые устройства подходят для мощных компрессорных установок. Однако в данном случае многое зависит от диаметра патрубка. Если рассматривать модели на один выход, то у них показатель допустимого давления в среднем равняется 5 бар. При этом прижимная сила может максимум доходить до 12 Н.

Клапаны обратного действия устанавливаются с подкладками и без них. Редукторы можно встретить разной проводимости. Тройники на ресиверы устанавливаются диаметром от 2.4 см. Если рассматривать простые модификации, то у них используется только один фильтр. Показатель допустимого давления у ресиверов этого типа составляет около 2 бар. Они подходят для компрессоров общей мощностью от 8 кВт.
