Коптильня своими руками: теория, различные конструкции (холодные и горячие), чертежи, принципы копчения

Холодное копчение

Холодное или полухолодное копчение ведется при температуре в 40-50 градусов в течение различных периодов времени (от 2-х до 36-ти часов, в зависимости от исходного продукта). Копченые таким образом рыба или мясо по получившимся вкусовым качествам не уступают продуктам, которые коптили обкуриванием. Однако хранится они могут значительно меньше — не более 170 часов.

После холодного или полухолодного копчения сырье становится мягче, но структуры своей не меняет, а легкоплавные жиры мигрируют по его костям и прослойкам.

Продукты перед подобной обработкой вымачивают в тузлуке до 24 часов (но не меньше 4-х часов), затем еще некоторое время (от 1 до 6 часов) отмачивают, а после просушивают без нагрева.

Главный минус при полу- и холодном копчении — закисление обрабатываемых продуктов, потому что кислая зона дыма поднимается наверх. Избежать подобного можно лишь используя ольховую или фруктовую щепу в качестве топлива и занимаясь копчением исключительно в подходящую погоду (без особой жары и осадков).

Оборудование коптильни под холодное и полухолодное копчение — простой очаг + дымогенератор с тем же режимом, что и в случае обкуривания.

Самодельная коптильня для подобного способа обработки строится, как правило, на базе конструкции инженера Ю. Чмыра:

А он взял за основу своего изобретения земляную коптильню, которой издавна пользуются сибирские охотники-промысловики и рыболовы. Это такая коптильня-землянка, для которой не так-то просто бывает найти место. Необходим для ее обустройства исключительно плотный суглинок или же глинистая почва. И штольня не короче 2,5 м. Дым очага такой коптильни «настраивается» с помощью листьев дикой смородины, брусники, черники и папоротника, которыми равномерно обкладывается костер. Достать такой растительный набор вдали от сибирской тайги не так-то просто.

Чмыра адаптировал эту коптильню:

• уменьшил размеры;
• ликвидировал зависимость от грунта;
• надставил дымовод (камерой от бочки на 200 л);
• сократил степень загрузки.

Благодаря предпринятым шагам, внизу камеры-шахты получился расширительный объем. А это в свою очередь позволило:

• дымить древесиной и получать продукты с по-настоящему изысканным вкусом;
• свести настройку дымогенератора к расширению окна для воздушного доступа;
• без проблем настраивать горячее копчение за счет короткого внутреннего дымохода;
• коптить одновременно 2-мя способами и разнородные продукты.

Но главным достижением инженера с его коптильней был, безусловно, оригинальный метод нейтрализации ПАУ. Изобретатель накрыл коптильную камеру смоченной мешковиной из натуральных волокон, которая создала разную тягу для различных компонентов дыма. И тогда легкие фракции стали удерживаться рядом с продуктами, а ПАУ оседали вниз, чтобы догореть в очаге.

Важно: При обустройстве коптильни по методу Чмыра, следует держать наготове 2 отреза джутовой или пеньковой мешковины — как только подсыхает первый на него тут же набрасывают второй. А первую дерюжку после осторожненько вытягивают

Советы и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

Подготовка продуктов к копчению

Поскольку холодное копчение производится при низкой температуре дыма (20…30 градусов Цельсия), тепловой обработки продукта не происходит. Поэтому для предотвращения развития вредоносных микроорганизмов рекомендуют:

• разделывать продукты или фасовать их максимально близкими по размерам и весу порциями;
• использовать сырье с высоким содержанием жира – лососевые породы рыбы, сало, грудинку, жирную свинину и птицу, колбасы с салом;
• предварительно выдерживать разделанные продукты в соли и/или варить (тушить, жарить);
• после начальной обработки подсушивать мякоть в сушильной камере или на открытом воздухе (в качестве сушильной камеры может использоваться коптильная без подачи дыма, но с постоянной принудительной вентиляцией).

Ниже представлена стандартная схема для промышленного копчения рыбы.

Для домашних условий можно не придерживаться технологического процесса так строго, соблюсти только основные условия:

• подготовленный продукт натирается или пересыпается солью из расчета 15…40 г на килограмм сырья (количество зависит от технологии копчения, типа продукта и требуемого срока хранения) и выдерживается в собственном соку не менее 5 суток. Для замороженного сырья срок просолки увеличивается на 20…100%. Возможна добавка селитры (25 г/1 кг соли);
• в рецептах с высоким содержанием соли требуется вымачивание 1…4 суток, для малосоленых вариантов достаточно промывки;
• просушка (вяление) в хорошо проветриваемом помещении с температурой 18…20 градусов Цельсия до полного прекращения стока сока.

При копчении важно учитывать породу древесины, из которой изготавливается щепа

Важно: вне зависимости от породы древесины, дым должен быть светлым. Чем темнее дым, тем больше вероятность получить «черные» копчености.

Особенности подготовки разных продуктов

• Сало для копчения выбирают нежное, с тонкой шкуркой или без шкурки. С соленого предварительно соскребают соль, промывают в чуть теплой воде.
• Птицу, кролика коптят с разрезанием тушки вдоль позвоночника. Предварительный засол проводят в маринаде с добавлением пряностей согласно рецепту.
• Некрупную дичь (водоплавающую, боровую) можно коптить только при условии сохранении целостности кожи и правильного ощипывания (свежевания). Довести продукт «до готовности» помогает выдержка в прохладном сухом помещении после копчения 8…12 суток. В этом случае дичь хранится до полугода.
• Крупные куски сала, мяса, рыбы, колбасы желательно перед копчением увязывать шпагатом, рыбу коптят с распорками в брюхе.

Этапы работы

После выбора места и типа коптильни, выбирают понравившуюся схему и приступают к строительству. Начинают с изготовления фундамента, например, армированной бетонной площадки.

Сначала копается прямоугольная котловина глубиной 20 см, дно просыпают слоем песка, трамбуют, после чего сыплют щебень и повторно его утрамбовывают. Готовят решетку из арматуры, ставят по периметру опалубку, и заливают котловину бетоном.

Толщина шва между кирпичами составляет до 12 мм. Кирпич кладется в шахматном порядке, с перекрытием швов и от угла. После кладки в эстетических целях производят затирку швов.

Коптильня своими руками: размеры и чертежи

Как уже говорилось, различают два вида копчения, для каждого из которых используется устройство определенной конструкции. Они будут отличаться между собой не только видом, но и размерами и спецификой постройки.

Коптильня горячего копчения

Ввиду того, что во время приготовления деликатеса используется щепа, то конструкция данной коптильни имеет свои особенности:

• расположение топки под коптильный ящик;
• плотно закрытая камера для копчения;
• наличие гидрозатвора на коптильном устройстве;
• съемные решетки или прутья на нескольких уровнях;
• поддон для сбора сока и жира, который можно снять и помыть.

По виду коптильня напоминает удлиненный вверх бак, который может быть разных размеров, как видно на чертежах предложенных ниже.

Холодная коптильня

Данное устройство имеет протяженный дымоход, — это главное отличие от предыдущей модели. На рисунке можно увидеть традиционную коптильню для данного вида копчения. По размерам она может быть различной, один из вариантов с размерами предложен на фото.

Как мы видим, холодная коптильня состоит из трех частей – топочной части, камеры для копчения и самого дымохода, который соединяет эти две части между собой.

Сделать топку можно либо из кирпича, либо из металла, у которой должен присутствовать хорошо очищаемый зольник, так как за весь период копчения будет длиться несколько дней и золу придется убирать несколько раз.

В данном случае распределение дымка идет либо в дымоход, либо на улицу.

Принцип высоковольтного копчения

Для образования статического поля в данном ВВ блоке используется ШИМ модуляция катушки зажигания автомобиля с последующим повышением выходного напряжения на умножителе. ШИМ или в английском PWM (Pulse-Width Modulation) широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте.

Но при ШИМ управлении образованием искры на катушке зажигания (далее катушка), есть один   нюанс. Дело в том, что когда ШИМ начинает подавать импульсы на катушку, импульсы вначале очень короткие и энергия вырабатываемая катушкой мала. График ниже.

Постепенно импульсы становятся шире, катушка получает больше тока и напряжения, вследствие чего энергия вырабатываемая  катушкой растет и достигает своего пика при модуляции ШИМ 50Х50.

А вот потом, наступает не очень приятное для нас обстоятельство, ширина импульсов становится все больше и наступает спад мощности вырабатываемой катушкой. Поэтому для нормальной работы катушки, нам приемлемо только первая часть работы блока ШИМ (до заполнения 50%). Это отследить просто – положив на стол высоковольтный разрядник (например как у меня), вращая ручку блока ШИМ слева направо смотрим когда искра будет иметь максимальную мощность (длину). Ставим метку на панели напротив риски ручки регулировки и запоминаем показания ампервольтметра. Все, за эти значения не выходим.  Время копчения в дальнейшем подбираем по мощности до этих значений. Например у меня максимальная мощность искры при 2 ампера, но для электрокопчения копчения за три часа пока горит картридж с опилками, я ставлю 1 ампер. При такой силе тока копчение в моей небольшой фанерной коптилке получается в самый раз.

Какие дрова нужны для копчения

Для топлива годятся любые дрова, но для создания ароматного дыма лучшей считается можжевеловая и ольховая щепа. Используют также дуб, бук, орешник, ясень, клен, ветки яблони и груши и даже березу.

Каждая порода дерева придает продукту свой особый аромат. Используют также смесь из разных пород.

Перед расщеплением древесины лучше снять с нее кору (особенно это касается березы). В коре содержится смола, нежелательная для копчения.

По этой причине не используют хвойную древесину. Дерево измельчают на кусочки до 3 см (иногда используют и опилки) и немного увлажняют, затем раскладывают ровным слоем на дно коптильни.

Для коптильни объемом с ведро достаточно одной большой горсти щепы.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

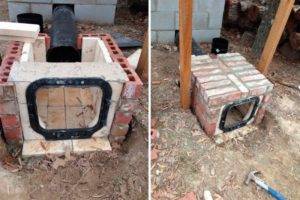

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

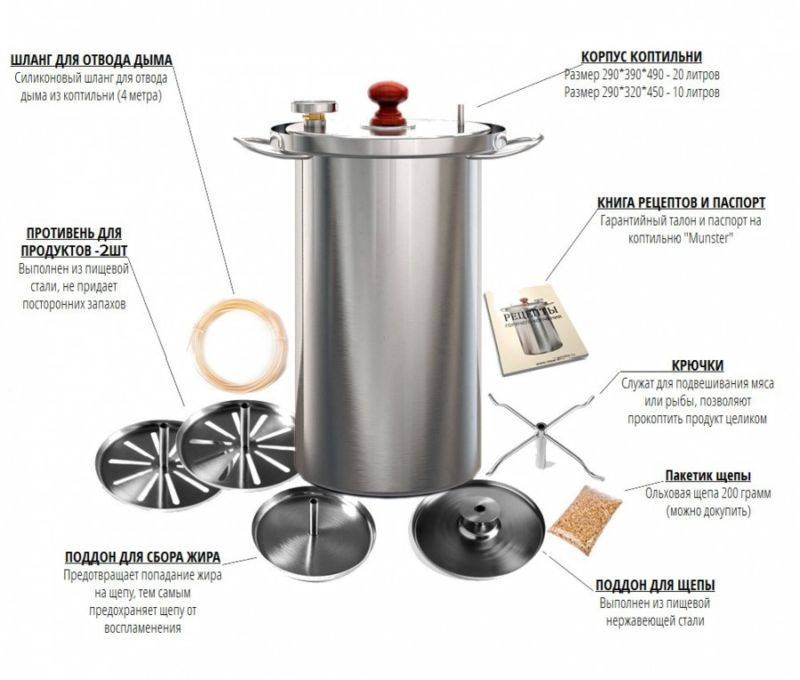

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

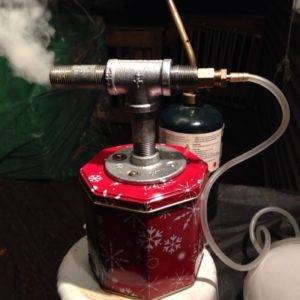

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

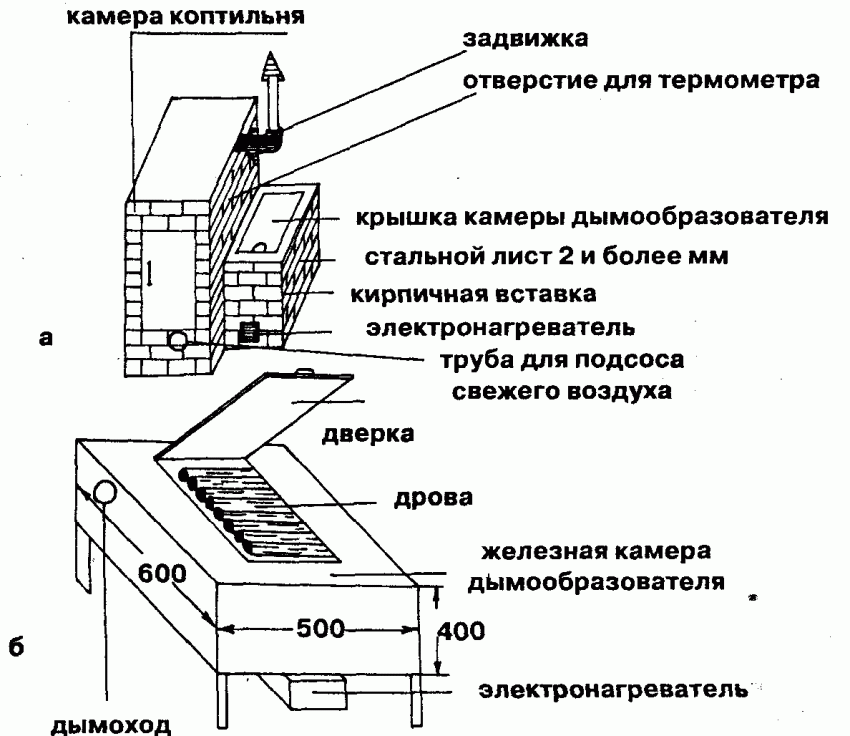

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.

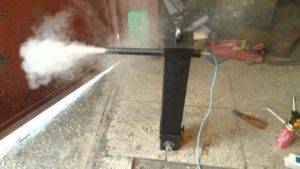

3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Коптильня из подручных средств: инструкции

Благодаря разнообразию предметов коптильное устройство, возможно, смастерить из чего угодно, самое главное знать технологию и процессы, благодаря которым происходит копчение продукта. Зная их можно самому сделать схему и инструкцию для сборки устройства.

Есть несколько основных вариантов, которые пользуются популярностью среди дачников.

Из газовых баллонов

Сделать такую коптильню немного сложновато, хотя будет идеально для тех, у кого завалялся старый баллон на участке.

Все остатки газа сливаются и сжигаются, соблюдая все меры безопасности. Далее его промывают, в стенке делается дверца, с помощью которой будут закладываться продукты. Чтобы дверца открывалась, монтируются петли.

На дне сосуда находятся металлические полосы, которые удаляются, как и половина днища, путем выпиливания – там будет топка. Из металлических листов делается топка, после чего она крепится к баллону при помощи сварки. И напоследок коптильня прокаливается на огне.

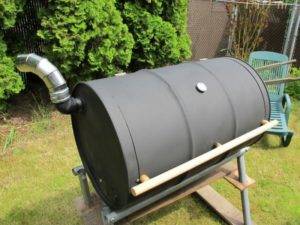

Из бочки

Для работы берется либо деревянная, либо металлическая бочка. Принцип изготовления схож с тем, что был описан выше. Однако так как бочка значительно больше баллона, то и места где коптить то же в разы больше. В этом случае можно использовать и решетки для копчения и крючки.

Бочка идеально подойдет как для холодного, так и горячего копчения. Для первого нужен очаг, который будет служить источником тепла, расположенный непосредственно прямо под бочкой.

Во втором случае емкость ставится в приямок, к которой подходит дымоход. Расстояние между ними обычно два метра в длину.

В бочке вырезается отверстие, наша дверца. Внизу делается задвижка, которая будет служить регулятором силы горения. В верхней части находится коптильный бак, в котором находятся решетки. Внизу делается топка. В ней будут сжигаться опилки. Сам огонь нужно будет разводить под ней.

Из старого холодильника

Многие из нас не любят выбрасывать ненужную бытовую технику. Мы убираем ее куда-нибудь в гараж или сарайку до лучших времен. Иногда среди таких вещиц может найтись холодильник, который идеально подойдет для коптильни.

Сначала нужно удалить из него все электрические составляющие и другие внутренности. Наверху делается отверстие – крыша, куда будет входить дымоход.

В основной части холодильника находятся решетки, крючочки и поддон для жирных капель. Помимо этого нужен будет поддон для стружечного и опилочного материала. Монтируется он внизу холодильника.

Из ведра

Для создания коптильного аппарата берется простое, ненужное ведро. В нем монтируются две решеточки расположенные на определенном расстоянии друг от друга. На дно ведерка высыпаются опилочный или стружечный материал.

Вот и все коптильный аппарат готов, закладываем внутрь ингредиенты, накрываем крышкой и отправляем на огонь.

Как видите соорудить коптильное устройство можно из любых ненужных изделий, самое главное усердие и желание ее создать.

Здесь можно взять за основу любой из предложенных вариантов. Ну а после этого стоит опробовать изделие и что-нибудь покоптить.

Процесс копчения

Один из древнейших видов термической обработки пищи — копчение. От других способов приготовления продуктов его отличает наличие дыма, в котором обрабатывается продукт

Для процесса важно соблюдать необходимые условия: температуру, интенсивность поступления дыма и равномерную обработку.

Копченые продукты имеют массу достоинств по нескольким причинам:

• дым убивает вредные микроорганизмы, находящиеся в продуктах;
• копчености содержат в своем составе массу полезных веществ при условии отсутствия горячей обработки продукта;
• дым служит хорошим консервантом и позволяет пище долго храниться.

На вкусовые ощущения копченых продуктов влияют правильно подобранные дрова. У каждого вида древесины при горении выделяется свой определенный запах, который и придает каждому блюду неповторимый вкус. Заготовить опилки можно самому, а можно приобрести и готовые.

Главное — выбирать именно те, которые подходят к определенному продукту:

• Ольха. Подходит для всех видов продуктов животного и растительного происхождения.
• Дуб. Идеален для приготовления красного мяса.
• Яблоня. Применяют для приготовления рыбы и птицы.
• Ива. Хороша для редкой дичи и пресноводной рыбы.
• Вишня. Подходит для придания копченого вкуса продуктам растительного происхождения.

Процессу обработки дымом можно подвергнуть любой продукт. Это, во-первых, не испортит его, а во-вторых, добавит неповторимых вкусовых ощущений.

Коптильня стационарного типа

Если позволяет площадь территории, можно установить капитальную коптильную конструкцию. Этот процесс затратный, но результативный. Изделие будет исправно снабжать хозяев вкусными блюдами и украшать участок. Для успешной работы нужно следовать пошаговым советам:

• на 40 см в глубину залить фундамент по размеру коптильного шкафа;
• от фундамента прокопать канал длиной от полутора до двух с половиной метра, по желанию;
• сварить металлический короб или сложить из кирпича углубление;
• поместить в канал трубу и присоединить ее к топке;
• после затвердения фундамента начать выкладывать кирпичные стены, попутно монтируя прутья;
• установить на сооружении крышку или дверку.
