Котел для бани своими руками: чертежи, как сварить

Варианты компоновки дровяных котлов

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

На сегодня котельное оборудование на дровах считается наиболее выгодным и доступным в применении из-за относительно невысоких цен на топливную древесину. Производители отопительного оборудования для бани выпускают достаточно много водяных котлов различных типов и конструкций.

Наиболее удобные и одновременно дорогие дровяные котлы с вмонтированным водяным контуром могут устанавливаться в перегородке, разделяющей предбанник и парилку, или быть полностью вынесенными за пределы парной. В последнем случае котел на дровах для бани оборудуется вентилятором и греющим тоннелем, с помощью которых пар и раскаленный воздух подается внутрь сауны.

Предлагаем ознакомиться Увлажнитель воздуха своими руками для дома: как сделать, идеи, фото

Стоит такой котел 1500-1600 EUR, поэтому широкого распространения подобные схемы не получили. Используются преимущественно в парилках и саунах большой площади, где нет возможности обеспечить надежный подогрев воздуха традиционными каменками.

Более дешевый и доступный вариант котла на дровах изготавливается без встроенного теплообменника, вместо змеевика или регистров вода нагревается в наружном баке, охватывающем полукольцом корпус топки.

Большинство специалистов сходятся во мнении, что лучше всего выбирать чугунный котел для бани со встроенным водяным контуром. Использование чугуна позволяет получить нечто среднее между медленно разогревающейся кирпичной печкой и ураганно-горячей стальной каменкой.

В использовании для бани чугунного котла есть свои преимущества и недостатки:

Топка из чугуна набирает тепло медленнее, чем у стального котла, но после розжига и прогрева в чугунной печи можно сжигать даже полусырые дрова;
Чугун практически не подвержен газовой эрозии от раскаленных продуктов сгорания, как в случае стальных или кирпичных конструкций.

К сведению! Большинство знатоков и ценителей бани разыскивают и покупают для парилки старые шведские чугунные котлы в хорошем состоянии.

Спрос на них в несколько раз выше, чем на современное котельное оборудование из нержавеющей стали, не говоря уже об обычных моделях.

У чугунного котла для бани есть два очень серьезных недостатка

Во-первых, чугун плохо переносит термические и механические удары, поэтому обращаться с ним приходится крайне осторожно, особенно при закладке корзины каменки

Во-вторых, ремонтировать трещины и сколы на чугунных стенках достаточно сложно, обычной сваркой не заваришь, даже если использовать специальные электроды по чугуну. В брендовых моделях топку можно разобрать на отдельные панели и заменить поврежденную деталь. В остальных случаях трещины на стенках запаивать специальными припоями.

Печь изнутри

Шаг 3. Все дровяные печи имеют в своем составе колосник – металлическую решетку, необходимую для подачи кислорода в топочную камеру (устанавливается снизу). Для него потребуется круг из металла максимально возможной толщины, перфорированный или с прорезями.

Конструкция печи Конструкция печи Конструкция печи

Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Обратите внимание! Глубина короба зависит исключительно от толщины стенок!

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

Несколько слов о каменке

Камни для каменки нужно подбирать плотные, однородные.
Лучше всего подойдут: гранит, базальт, андезит.
Размер камней разный: крупные вниз, маленькие – наверх.
Форма: округлая (лучше прогреваются и распределяют тепло).

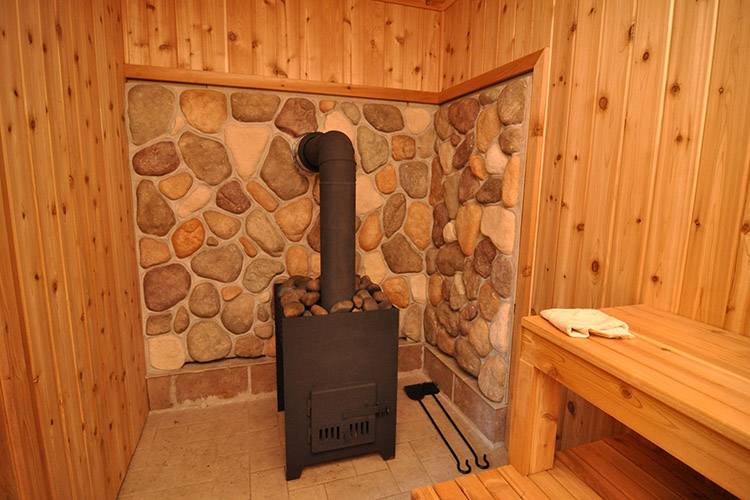

Печь-каменка в бане

Как отобрать лучшие из лучших. Камни нужно ударять друг об дружку и нагревая докрасна, кидать в воду. После проверки отбрасывают те, которые дали трещины и сколы.

Итак. Если выбирать из металлических нагревателей, для бани лучший вариант – твердотопливный котёл. Сделать его можно в домашних условиях из бочки или отрезка трубы. Следуя инструкции можно сделать котёл ничем не уступающий заводским . Лёгкого пара!

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

сварочный аппарат,
болгарка,
куски арматуры,
отрезок трубы соответствующей длины и диаметра,
металлические петли для закрепления дверок,
кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
Из кустка материала вырезается металлическая крышка для печки.
В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
В нижней части трубы формируется отверстие.
Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
В предварительно проделанное отверстие вставляется труба дымохода.
Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Электрическое отопление бани

Сегодняшние жилые участки содержат, как правило, не только сам дом, но и множество дополнительных, столь необходимых строений. Это и гараж, и летняя кухня, и зимний сад, и баня. Каждое из этих помещений требует качественного обогрева. Чтобы достичь полноценного эффекта, монтаж отопления производится комплексно. И приглашаются для этого – в обязательном порядке – опытные, обладающие нужными допусками специалисты. Во многом монтаж отопления зависит от выбранной вами системы – газовое то будет отопление, электрическое, или с применением иного энергоносителя. Возможно смешанное отопление – тогда грамотность монтажа отопления гарантирует в комфорте проведенную зиму. Идеален, конечно, вариант установки газового отопления, но, к сожалению, газ подведен далеко не везде, а прокладка новой магистрали затрат потребует неимоверных. Тогда отопление электрическим котлом – выход, достойный рассмотрения.

ООО ДИЗАЙН ПРЕСТИЖ

Является отделом Холдинга СпецСтройАльянс

по работе с частными лицами

Проводим работы под ключ с дальнейшим сервисным обслуживанием:

системы отопления;
водоснабжения;
канализации, газификации.

Звоните круглосуточно: 8

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

листовая сталь (5 мм) для стенок конструкции;
сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
заводские элементы котла (дверки, краны, бак и проч.);
пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
швеллеры;
жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
асбест для верхней части трубы.

Обратите внимание! Для крепежа элементов дымохода используется фланцевое соединение, на стыке устанавливается заслонка. Это наиболее пожаробезопасный вариант, т

к. большая часть канала будет защищена от сверхвысоких температур.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели. Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.
