Чертежи и строительство навесов
Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.
Чертежи навесов для крыльца
Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.
До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей
Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.
Как сделать навес над крыльцом: приставное кованое сооружение
И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.
Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек
Подготовка к строительству
Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:
- Опорные столбы – профиль сечением 40х40 мм.
- Каркас кровли – профиль сечением 20х20 мм.
- Поликарбонат.
- Цементно-песчаная смесь для фундамента.
- Щебень для засыпки.
- Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.
Обратите внимание: для небольших сооружений армирования фундамента не требуется. Исключение – тяжелые постройки площадью от 5 м2.
Односкатная приставная конструкция
Односкатная приставная конструкция
Бетонирование опорных столбов и монтаж привязки
Одной стороной наш навес крепится к стене дома, а вторую будут поддерживать два опорных столба. Нижним концом они будут фиксироваться в земле, при помощи бетонирования. Уровень заглубления стоек в землю – 110-120 см. Ямы роем соответственной глубины, диаметр – на 20 см больше сечения труб. Последние устанавливаем вертикально и заливаем цементно-песчаной смесью примерно на 40 см.
Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.
Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.
Крепление привязки к стене
Сборка каркаса кровли
Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.
Обратите внимание: после окончания монтажа каркаса навеса над крыльцом необходимо обработать его антикоррозийным составом. Если профили уже имеют такую защиту, покрываем антикором только сварочные швы и места вхождения метизов. Только после этого можно приступать к укладке кровельного материала.
Только после этого можно приступать к укладке кровельного материала.
Готовый навес
И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.
Правильное вкручивание термошайб
Выбор направления ската
С гладкого поликарбоната отлично скатывается снег. Если направить скат на порог крыльца, зимой придётся часто и много работать лопатой. Немаловажен и вопрос безопасности, ведь конструкцию поликарбоната обычно не оснащают снегозадержателями (в принципе, смонтировать их можно, но пострадает эстетика). Это два главных аргумента в пользу того, чтобы устроить скат (скаты) в сторону от ступеней. Так меньше риска однажды получить за шиворот хорошую порцию снега, да и чистить входную зону будет намного легче.
Ирбис
Козырёк с тремя прямыми скатами.
Коннар
Козырёк типа
Ирбис
Двускатная арочная конструкция.
Стоимость
Средняя цена конструкции напрямую зависит от нескольких наиболее важных параметров, представленных внешним видом или стилем исполнения, общей площадью, наличием водостока, а также ценой используемых материалов:
- металлический козырёк на опорных столбах из профильной трубы — от 2 тыс. рублей за м2;
- металлочерепичный козырёк с элементами ковки — от 4,5-5,5 тыс. рублей за м2;
- чашевидный козырёк из поликарбоната — от 4,5-5,5 тыс. рублей за м2;
- полусферический козырёк из поликарбоната — от 15 тыс. рублей;
- крыльцо металлическое с крышей «под ключ» — от 60 тыс. рублей.
Следует отметить, что самостоятельное возведение козырька над крыльцом позволяет существенно сэкономить денежные средства, а также помогает получить очень оригинальную конструкцию, выполненную по индивидуальным чертежам и проектам.
Строим двухскатный козырек своими руками
Для основы используют деревянные брусья 7х7 см и 4х7 см и сосновую вагонку. В качестве крепежных элементов применяют самонарезающие болты, которые имеют головки под шестигранники.
Двухскатная конструкция состоит из основной рамы имеющей четыре части:
- Г- образные деревянные стойки.
- Рама для удержания стропильной системы.
- Каркас козырька.
- Кровельный настил, выполненный из обрешетки и битумной черепицы.
Для выполнения работ понадобится шуруповерт, набор со сверлами, дисковая пила, саморезы и приспособления для разметки.
Размечаем крепление и нарезаем доску под стропила
Вначале изготавливают две вертикальные стойки, которые служат опорными фрагментами навеса. Каждую стойку изготавливают из деревянных досок либо брусьев 7х4 см. Работы производят в таком порядке:
- На поверхности стены закрепляют фрагменты Г-образных элементов.
- Верхние торцы выравнивают по высоте и фиксируют саморезами. После производят выравнивание вертикальных частей с дальнейшим закреплением.
- Монтируют горизонтальные балки и подкосы. Каждую строительную единицу прихватывают гвоздями к вертикальной планке, которая зафиксирована на поверхности стены.
- После того, как все элементы будут выровнены по горизонтальной линии приступают к их установке к горизонтальным и вертикальным частям стойки.
Перед тем, как приступить к монтажу стропильной системы козырька, следует торцы балок соединить планкой, которая обеспечит жесткость всего деревянного сооружения.
Установка стропил козырька
Стропильная система включает в себя три пары стропил, каждую из них отмеряют и соединяют до того как будет произведена установка над зоной входа. Все элементы проверяют на ровность при помощи уровня и отвеса. Под опорные балки вставляют треугольные подставки из дерева (изображены на фото). Подставку обрабатывают клеевой смесью по дереву. Далее производят фиксацию струбциной. Высверливают отверстие под саморез “глухарь”. После установки крепежа головка должна быть полностью погруженной в деревянный стройматериал. Последнюю стропильную двойку дополнительно прикрепляют к фасаду здания.
Укладка кровли на скаты козырька
Деревянный навес над входом в дом покрывают любым видом кровельного материала. Наиболее удобным вариантом считается битумная черепица. Вагонку допускается заменить любой шпунтованной доской. Лучше если деревянный материал и конструкция будет иметь меньший вес. Перед завершением крепления внутреннюю поверхность плиты обрабатывают олифой или водоустойчивым лаком. Такая методика требуется для того, чтобы уберечь древесину от набухания при влиянии накопившегося конденсата.
Если для сооружения конструкции не был применен дубовый или лиственный материал, все элементы реек следует вскрыть раствором, который служит барьером от вредителей. Хороший результат дает обработка деревянных конструкций специальными масляными лаковыми эмульсиями. Покрытие получается защищенным толстым слоем, который не боится воды и снега. Плита ОСБ укладывается на скаты навеса.
Чтобы защитить дерево укладывают слой гидроизоляционного материала. После приступают к монтажу битумной черепицы. Готовый козырек из дерева, расположенный над входом будет отлично сочетаться с красным кирпичным фасадом, облегченными постройками, сооружениями из бревен и стенами облицованными тонированной вагонкой.
Односкатный навес с опорами
После того как вопрос с выбором конструкции навеса над крылечком решен, можно перейти к рассмотрению его основных элементов. Сначала коротко ознакомимся с достаточно простым односкатным козырьком, выполненным в виде навеса с двумя опорными колоннами.
При расчете его элементов необходимо будет учесть следующие моменты.
Вся односкатная конструкция с опорами, помимо веса кровли, должна выдерживать массу скапливающегося на ней снега (это требование относится и к облегченному козырьковому варианту).
Обязательно нужно предусмотреть систему сбора и отвода стоков. Также потребуется основательно продумать вопрос гидроизоляции крыши и подобрать подходящий кровельный материал (шифер, листовой металл или поликарбонат).
Добавим к этому, что следует правильно рассчитать уклон конструкции, опирающейся на две наружные колонны. Для обеспечения нормального стока дождевой воды этот показатель должен быть не менее 20 °.
Для уточнения окончательных габаритов навеса над крыльцом рекомендуется разложить уже закупленный кровельный материал на земле (обязательно – с учетом нахлестов) и обмерить образовавшуюся фигуру. Полученный результат и является реальным размером будущего сооружения.
Виды козырьков и навесов
При классификации навесов принимаются во внимание основные параметры:
- форма;
- вид крепления;
- материал.
Конструкция может быть монолитной, то есть единой со стеной. Она более прочная, долговечная и надежная, однако ее невозможно перемещать и сложно устанавливать.
Вариант модульной конструкции более мобильный: несколько деталей модели соединяются, что позволяет монтировать козырек быстрее, а также проще ремонтировать.
По форме козырьки изготавливаются в следующих вариантах:
- сферические;
- арочные (полуарочные);
- односкатные или двускатные;
- плоские;
- нестандартные.
Для представления, как сделать навес нужной формы, предлагаем схему:
Представить каждую форму детальней помогут фото, которые, надеемся, вдохновят вас на создание интересного проекта или просто подарят удовольствие от просмотра.
Навесы сферической (купольной) формы
Пожалуй, самая эффектная форма козырьков над дверью, к тому же надежная. Конструкция состоит из выгнутых сегментов, потому сложна в изготовлении, однако отлично защищает со всех сторон от дождя и снега.
Козырьки арочные
Такие навесы стали в последнее время приобрели большую популярность среди строящихся владельцев домов. В их основе лежит полукруглый каркас, похожий по внешнему виду на арку. Обладает высокой надежностью, дает хорошую защиту по бокам, к тому же они просты в изготовлении и при монтировании.
Козырек односкатный
Легкий, бюджетный, простой и поэтому популярный козырек. Поверхность устанавливается под определенным углом к зданию, не меньше 15 градусов для надежной защиты от климатических условий. Недостатком можно назвать отсутствие защиты по бокам.
Козырек двускатный
Это более надежная форма навеса за счет треугольника, лежащего в основе конструкции. Это укрепляет каркас и делает его более устойчивым по отношению к ветру.
Навес маркизообразный
Такой навес имеет несколько вогнутую наружу форму, поэтому намного привлекательней, чем односкатные, к примеру, хотя и стоит так же не дорого. Недостатком является плохая защита по бокам.
В зависимости от типа крепления козырьки разделяют на такие виды:
подвесные: хороши в случае материалов с небольшим весом – поликарбоната, профнастила, ткани:
навесные: они крепятся к стене здания с помощью опор:
на опорах: они укрепляются в основание крыльца или непосредственно в землю, обладают высокой прочность и устойчивостью:
капитальные: зачастую такие навесы выполняют несколько функций, например, балкон второго этажа, который служит и навесом над входом в здание:
Что касается материалов для изготовления козырьков, их выбор зависит от следующих факторов:
- дизайн строения в целом;
- климатические условия данной местности;
- бюджет на строительство в целом и конструкции в частности.
По выбранному при изготовлении материалу навесы бывают следующие:
- стеклянные;
- металлические;
- деревянные;
- пластиковые;
- из металлочерепицы;
- бетонные;
- из ондулина и пр.
В частном или загородном доме козырек над входом несложно сделать своими руками, особенно если в качестве материала для кровли вы выбрали легкий по весу и простой в монтаже ондулин. Его адекватная цена позволяет купить материал для навеса в рамках выделенного бюджета.

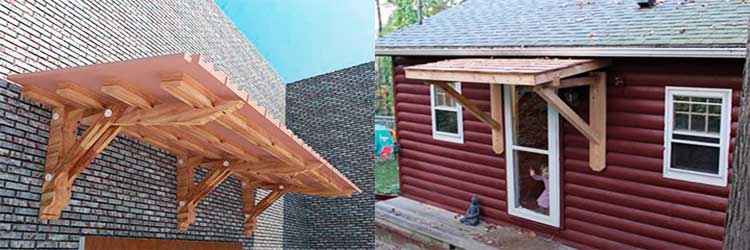

Постройка деревянного козырька
Чтобы соорудить привлекательный козырек из дерева, понадобится брус сечением 50х100 мм. Нужно соблюсти основное условие – чтобы над входом хватило места. Для сооружения стропильной системы нужно приобрести доску 150х30 мм. Двухскатную крышу заделывают вагонкой с 10 мм шипом.
Кроме того, потребуется иметь саморезы по дереву 20 и 50 мм. Кроме того, потребуется подготовить болты 120 мм. Они должны быть оборудованы шайбами. В список нужных инструментов входит электрическая дрель и дисковая пила.
Разметка крепления и нарезка доски под стропила
Каркас деревянного козырька собирается непосредственно на месте его установки над входом. Для этой цели размечается линия для крепления отрезков бруса. В процессе работы используется строительный уровень и рулетка. Элементы бруса (их должно быть 3) крепятся к стене на саморезы. Устанавливаю их буквой П. Горизонтальная планка должна иметь длину, равную ширине козырька – около 120 см.
На левый и правый отрезки, которые будут расположены вертикально, нужно сделать балки с подкосами. Такие элементы конструкции крепятся саморезами. Однако его не следует затягивать до конца. Это позволит обеспечить гибкость скрепления горизонтальной балки и верхней части подкоса.
Затем устанавливают каждую пару из подкоса и балки на бруски слева и справа. Для крепления последних в стене проделывают отверстия для монтажа крепежных элементов.
Положение балок, которые установлены на подкосы, необходимо выровнять. Затем их свободные концы соединяют. В результате получается горизонтальная рама, которая опирается на подкосы.
Сбор двускатного каркаса
При сборке каркаса для козырька над крыльцом следует использовать комбинацию механического крепления с проклейкой стыков полиуретановым клеем. Благодаря этому конструкция козырька не подвержена влаге и не боится вибраций.
Перед креплением стропил нужно выполнить точную разметку положения поверхности опоры на балках. Чтобы монтаж креплений оказался простым, из стропильных досок формируют треугольник, вклеиваемый в пространство между стропилой и балкой.
Такую конструкцию можно выровнять своими руками, если нужно. Положение стропил можно исправить подбиванием досок. Вырезать пазы в стропилах не следует. Это отрицательно скажется на их прочности.
После разметки линии для сверловки зенковкой, можно выбрать паз под головку болта. Затем, вкручивается болт «глухарь». Лучше, если крепление сядет «заподлицо». Оно не должно выйти с обратной стороны балки.
После фиксации трех стропил на горизонтальных балках, нужно разрезать целые панели вагонки на определенные куски в ширину ската. При этом необходимо оставить запас в 15 мм. Затем оба ската зашивают вагонкой. В процессе монтажа стоит помнить, что нужно подбивать доски киянкой. Их закрепляют на лагах при помощи скоб.
После окончания зашивки нужно выровнять внешний край крыши над входным проемом. Для этого используется дисковая пила. При выборе привлекательного дизайна козырька стоит присмотреться к фото готовых сооружений.
Оформление козырька
Оформляя козырек, следует позаботиться об укладке основы для будущей гидроизоляции и кровельного покрытия. Для такой цели подготавливают три пары реек 50 мм. Их фиксируют на вагонку в местах, где проходят стропила. Чтобы закрепить рейки, нужны саморезы №25. Чтобы повысить прочность крепления, следует нанести на поверхность под рейки клеевой состав с водостойкими свойствами.
Затем сверху на закрепленные рейки следует уложить водостойкие плиты ОСБ. Они должны иметь толщину 8 мм. Благодаря монтажу плит ОСБ жесткость основания для кровельного покрытия увеличивается. При этом повышается и прочность самой конструкции козырька. Сначала стоит измерить размеры будущих плит, а затем примерить их положение на кровле конструкции.
Важно! Самым сложным в процессе установки плит ОСБ является создание правильного стыка плит сверху кровли. Даже если торец вырезан идеально, его нужно будет подогнать своими руками
Место стыка следует обязательно герметизировать.
Плиты ОСБ следует укладывать ламинированной стороной книзу. Шероховатая поверхность должна смотреть вверх. По краям плиты необходимо пришить пластиковый уголок. Он будет защищать торцы досок от воды.
Завершающий этап
Перед окончательной фиксацией плит следует обработать деревянные элементы водостойким лаком. В пространстве между плитой и вагонкой будет скапливаться конденсат, что может стать причиной набухания деревянных элементов.
Если в конструкции козырька над входом не применяются вечные сорта деревьев, высь набор досок следует обработать антисептическими средствами. Можно нанести на дерево специальный масляный лак. Он будет защищать конструкцию от снега и воды.
Виды козырьков и навесов
При классификации навесов принимаются во внимание основные параметры:
- форма;
- вид крепления;
- материал.
Конструкция может быть монолитной, то есть единой со стеной. Она более прочная, долговечная и надежная, однако ее невозможно перемещать и сложно устанавливать.
Вариант модульной конструкции более мобильный: несколько деталей модели соединяются, что позволяет монтировать козырек быстрее, а также проще ремонтировать.
По форме козырьки изготавливаются в следующих вариантах:
- сферические;
- арочные (полуарочные);
- односкатные или двускатные;
- плоские;
- нестандартные.
Для представления, как сделать навес нужной формы, предлагаем схему:
Представить каждую форму детальней помогут фото, которые, надеемся, вдохновят вас на создание интересного проекта или просто подарят удовольствие от просмотра.
Навесы сферической (купольной) формы
Пожалуй, самая эффектная форма козырьков над дверью, к тому же надежная. Конструкция состоит из выгнутых сегментов, потому сложна в изготовлении, однако отлично защищает со всех сторон от дождя и снега.
Козырьки арочные
Такие навесы стали в последнее время приобрели большую популярность среди строящихся владельцев домов. В их основе лежит полукруглый каркас, похожий по внешнему виду на арку. Обладает высокой надежностью, дает хорошую защиту по бокам, к тому же они просты в изготовлении и при монтировании.
Козырек односкатный
Легкий, бюджетный, простой и поэтому популярный козырек. Поверхность устанавливается под определенным углом к зданию, не меньше 15 градусов для надежной защиты от климатических условий. Недостатком можно назвать отсутствие защиты по бокам.
Козырек двускатный
Это более надежная форма навеса за счет треугольника, лежащего в основе конструкции. Это укрепляет каркас и делает его более устойчивым по отношению к ветру.
Навес маркизообразный
Такой навес имеет несколько вогнутую наружу форму, поэтому намного привлекательней, чем односкатные, к примеру, хотя и стоит так же не дорого. Недостатком является плохая защита по бокам.
В зависимости от типа крепления козырьки разделяют на такие виды:
подвесные: хороши в случае материалов с небольшим весом – поликарбоната, профнастила, ткани:
навесные: они крепятся к стене здания с помощью опор:
на опорах: они укрепляются в основание крыльца или непосредственно в землю, обладают высокой прочность и устойчивостью:
капитальные: зачастую такие навесы выполняют несколько функций, например, балкон второго этажа, который служит и навесом над входом в здание:
Что касается материалов для изготовления козырьков, их выбор зависит от следующих факторов:
- дизайн строения в целом;
- климатические условия данной местности;
- бюджет на строительство в целом и конструкции в частности.
По выбранному при изготовлении материалу навесы бывают следующие:
- стеклянные;
- металлические;
- деревянные;
- пластиковые;
- из металлочерепицы;
- бетонные;
- из ондулина и пр.
В частном или загородном доме козырек над входом несложно сделать своими руками, особенно если в качестве материала для кровли вы выбрали легкий по весу и простой в монтаже ондулин. Его адекватная цена позволяет купить материал для навеса в рамках выделенного бюджета.
Материал для опор
Для опоры можно использовать такие материалы:
- Опорный столб из металла. Его можно применять в любой конструкции. При этом она будет более надежной, крепкой и практичной. Обшить такую опоре можно любым кровельным материалом. Для ухода достаточно будет покрыть поверхность защитным антикоррозийным средством или просто покрасить.
- Деревянные опорные столбы. Подойдут для домов, построенных из аналогичного материала или обшитых вагонкой под дерево. Но за такими опорами необходимо регулярно ухаживать, обрабатывая их специальными веществами. Кроме того, если входная дверь выходит на солнечную сторону, то деревянные столбы быстро выйдут из строя: покроются трещинами или скрутятся.
Деревянные опоры смотрятся оригинально на общем фоне домаИсточник static.wixstatic.com
Столбы из кирпича. Это идеальный вариант для тяжелых конструкций. Их можно отделать плиткой. Единственный недостаток в том, что их тяжело делать. Таким образом строительство будет стоить намного дороже. Чтобы опору сделать более прочной, в центре устанавливается металлическая арматура.

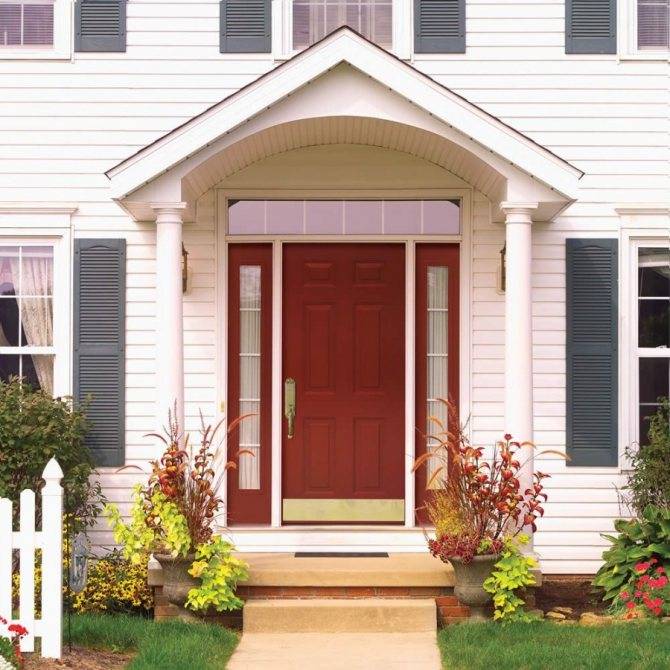

Двускатные козырьки
Навес домиком — один из популярных вариантов
Построить такой козырек можно, вооружившись двумя способами: с помощью двух или нескольких прямоугольных стропил, а также из пары прямоугольных рамок с обрешеткой. После этого, рамки соединяются между собой с помощью ригелей. На рисунке ниже представлен второй вариант, а о первом варианте речь пойдет несколько позже.
Первый вариант решения задачи
Как сделать козырек над дверью в виде домика
Во-первых, необходимо определиться с материалом изготовления, после чего из этого материала делается два четырехугольника определенных размеров. В верхней части эти два четырехугольника соединяются между собой с помощью коньковой доски
На этом этапе очень важно сформировать угол наклона этих четырехугольников. Для этого устанавливаются и формируются распорные элементы конструкции
Поскольку кровельный материал монтируется в вертикальном направлении, то элементы обрешетки крепятся горизонтально. Если кровельный материал мягкий, то потребуется сплошная обрешетка, выполненная из влагостойкой фанеры или из OSB плиты.
Перед креплением всей конструкции, предварительно изготавливаются кронштейны, которые передают всю нагрузку козырька на стену. Естественно, что лучше собрать всю конструкцию на земле, после чего ее устанавливают на место крепления. Как правило, подобный этап строительства не обходится без помощников.
Второй вариант решения задачи
Второй вариант основан на сборке нескольких стропильных систем, в зависимости от величины козырька. Трудно сказать, какой из этих двух вариантов проще, но и в первом и во втором случае получается двускатная кровля.
Пример двускатного крыльца со стропильной системой
Этот вариант также требует того, чтобы определиться с материалом всей конструкции. Если конструкция деревянная, как на изображении выше, то потребуется деревянный брус, а также кронштейны, при этом рама располагается горизонтально и упирается на кронштейны. После этого можно приступать к изготовлению 3-х треугольников, которые представляют обычные стропила, но значительно меньших размеров. После установки и закрепления стропил получается обычная стропильная система, но в уменьшенной форме.
Для улучшения внешнего вида, возле стойки устанавливаются укосы, которые могут быть изогнутыми, как на фото выше или прямыми. Естественно, что лучше всю конструкцию собрать на земле, поскольку работать на высоте не столь удобно, но в этом случае опять придется воспользоваться услугами помощников. Если работать на высоте, тщательно спланировав все этапы монтажа, то можно обойтись и без помощников, устанавливая и закрепляя каждый элемент системы отдельно.
Козырек из металла
Применение металлических профилей значительно упрощает весь процесс, но для этого нужно уметь пользоваться электрической сваркой или приглашать специалиста, а это удорожает всю конструкцию, поскольку такие услуги не дешевые.
Для начала нужно сварить два одинаковых треугольника, размеры которых определены в зависимости от размеров навеса. После этого треугольники соединяются между собой, как продольными, так и поперечными перемычками, в зависимости от угла наклона, а также размеров всей конструкции. Если необходимо, то количество перемычек увеличивают, исходя из характера кровельного материала. Как показывает практика, перемычки никогда не бывают лишними.
Двускатный козырек над крыльцом из металлической трубы
Для большей надежности, в конструкции должны присутствовать кронштейны. На рисунке выше представлен вариант козырька над крыльцом без упоров и укосов. На самом деле, подобная конструкция не отличается высокой надежностью, поэтому лучше установить дополнительные элементы, в виде укосов или стоек, а лучше, подойдя со всей ответственностью, установить и укосы и стойки. Следует помнить не только об осадках, но и ураганном ветре, который с легкостью сорвет такой козырек, если он без дополнительных усиливающих элементов.
Установка декоративных элементов не является обязательной, но без них, конструкция кажется простой и достаточно примитивной.
Укладка кровли на скаты козырька
Для данной конструкции можно использовать практически любой вид кровли, принципиально не имеет значения, какого вида кровельный материал будет использоваться для защиты каркаса из дерева. Так как скаты и обрешетка забиваются вагонкой всплошную, то наиболее простым вариантом кровельного покрытия будет битумная черепица.
Вместо вагонки, для забивки крыши можно использовать любую шпунтованную доску. Чем меньше вес дерева и конструкции в целом, тем лучше. После первого слоя обрешетки на скаты козырька нашивается плита ОСБ, для защиты дерева укладывается гидроизоляционный материал, и можно крепить битумную черепицу.
Материалы, используемые при производстве козырьков
Изготавливаются козырьки из различных материалов. Правильный выбор во многом обусловливает надежность и долговечность конструкции.
Каркасы навесов
Каркасы чаще всего выполняются из металла и дерева. Они являются несущей конструкцией и должны выдерживать, помимо своего веса, снеговые и ветровые нагрузки.
- Деревянный каркас следует тщательно обработать для увеличения срока службы. Он экологичен, легко монтируется своими руками, однако не подходит для больших нагрузок. К тому же, дерево — не гибкий материал, конструкциям из него присуща некоторая грубость. Лучше всего деревянный козырек смотрится, когда он является единым целым с красивым крыльцом из дерева.
- Металлический каркас производится из труб различного сечения и размера, сваренных или соединенных между собой уголков, или из кованых элементов. У кованых козырьков утонченный, стильный внешний вид, однако они обходятся недешево.
Металлический каркас
Интересный вариант — плоский козырек без каркаса, крепление производится с помощью специальных растяжек и кронштейнов.
Покрытие козырька
В качестве облицовочных материалов, чаще всего используют: поликарбонат, металлочерепицу, профнастил, стекло триплекс (двойной или тройной слой стекла, соединенный через полимерную прослойку), реже листовой металл.
Подчас навесы имеют такую причудливую форму и оформление, что непросто понять, как называется материал, из которого они выполнены.
Рассмотрим подробнее, чем покрыть навес, плюсы и минусы различных материалов:
Наименование
Описание
Достоинства
Недостатки
Фото
Поликарбонат
Сотовый, толщина 8-10 мм. Разнообразие оттенков. Регламентирует характеристики , размеры ГОСТ Р 56712-2015 «Панели многослойные из поликарбоната».
Легкость, гибкость, неподверженность коррозии и гниению, практичность, простота в монтаже. Навес из поликарбоната отлично сочетается с различными архитектурными стилями. Удобный материал, если вы озадачились вопросом, как своими руками сделать навес.
Неустойчивость к УФ-излучению, что вызывает необходимость в обработке специальным защитным покрытием.
Прозрачный навес
Металлочерепица
Разнообразие размеров, толщин, цветов.
Наличие защитного покрытия, небольшой вес, долговечность, легкость монтирования
Хорошо смотрится на зданиях с кровлей, изготовленной из такого же материала.
Шумность при осадках (если это важно, лучше использовать битумную черепицу), цена немного выше, чем у профнастила.
Покрытие из металлочерепицы
Профлист
Наиболее часто используется лист 0,5 мм. Большой выбор цветов.
Дешевизна, неподверженность коррозии, влиянию климатических факторов, малый вес
Рифленая поверхность позволяет козырьку легко избавляться от выпавших осадков.
Тонкий лист может получить повреждения от града. Сильная шумность от осадков.
Покрытие из профлиста
Стекло
Слои стекла склеены полимером, что позволяет стеклу не рассыпаться при повреждениях.
Прочность, невосприимчивость к внешним воздействиям, долговечность, неподверженность коррозии.
Более высокая в сравнении с другими материалами стоимость, необходимость частого мытья.
Бескаркасный козырек из стекла
Металл
Цельное гнутое или прямое металлическое полотно. Монтаж осуществляется сваркой или с помощью креплений.
Прочность, долговечность.
Большой вес, необходимость обработки лакокрасочным покрытием от коррозии, шумность при дожде.
Козырек из металлического листа
ПВХ-плиты
Пластик, предназначенный для наружных работ.
Характеристики таких плит схожи с поликарбонатом. Хорошая упругость, неподверженность внешним воздействиям. Надежность и долговечность. Дешевле и легче сотового поликарбоната.
В морозную погоду чувствительны к ударам.
Козырек из белого ПВХ
Можно приобрести готовый навес, или построить над крыльцом козырек своими руками. При приобретении козырька, следует тщательно проверить качество материалов и сборки.
Готовый навес из поликарбоната
Кованое изделие
Козырек над балконом
Навес для погреба
Декоративное оформление крыльца
Даже самому простому по исполнению козырьку можно придать стильный вид, используя элементы декора
Если вы задались вопросом, как украсить крыльцо и навес, обратите внимание на ковку. Главное, чтобы дизайн крыльца, перил и навеса гармонировали друг с другом
Кованые перила
Можно установить интересные светильники.
Освещение крыльца
Украсить крыльцо можно с помощью цветочных композиций.
Цветы в оформлении входной группы
Итак, вы определились с моделью козырька, материалами, из которых он будет изготовлен. Рассмотрим теперь, как сделать козырек своими руками над крыльцом.
