Крепление кабеля: к стене, потолку, столбу, трубе, тросу

Инструкция по монтажу

Установка дюбелей-хомутов почти не отличается от установки обычных дюбелей – небольшая разница в том, что вначале на кабель надевается хомут, а затем его аккуратно забивают в подготовленное углубление. Высверленное отверстие должно подходить по диаметру крепежа, но глубину делают на 10 мм больше длины дюбеля. Максимальное расстояние между установленными крепежами не должно превышать 25 см, на разворотах — не более 10 см.

Для каждого вида фурнитуры существует свой способ монтажа. Определение точек фиксации происходит с учетом параметров ограждения, горизонтального и вертикального направлений проводки, количества и радиуса углов, веса кабеля, окружающей среды. Эти данные являются определяющими для оптимального выбора способа того, как именно крепить метизы, их необходимого количества, технологии установки, а также схемы проводки и укладки.

Скрытый

Скрытый метод магистральной прокладки применяют в жилых помещениях, если материал несущего основания позволяет проложить штробы. Для укладки провода в штробы или подготовленные кабели-каналы возможна дополнительная установка дюбелей-хомутов. Единичный кабель чаще всего закрепляют алебастром, но этот способ неэффективен, если речь идет о большом удельном весе или множестве проводов. Алебастр с успехом заменяет хомуты, дробящие множество проводов на системную группу. Зачастую электрики маркируют проводку с помощью бирок, установленных на стяжке. Этим же способом фиксируют кабели, установленные в специальных коробах.

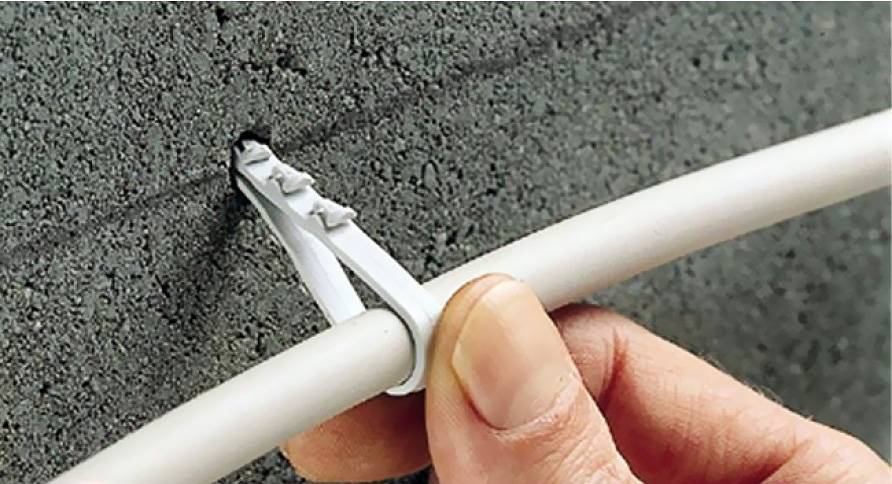

Монтаж плоского кабеля с использованием дюбеля-хомута

Используя уровень и такой вспомогательный инструмент, как шнур, на стене маркируются точки для закрепления метизов. Заранее просверливают электродрелью отверстия для дюбелей.

Фиксируют на положенных местах хомуты. Кабельное тело продевают сквозь рамку хомута, натягивая таким образом, чтобы не было провисания.

Фиксация на самоклеящуюся площадку

На окрашенных или лакированных поверхностях, покрытых пластиковыми фасадами, оклеенных обоями, приходится пользоваться самоклеящейся площадкой. Основание такой площадки – это двухсторонний скотч. Необходимо помнить, что клеевой состав «потечет» при температуре свыше 450 градусов, а при низкой влажности – потеряет эластичность, основание высохнет, затвердеет и отвалится от стены. Самоклеящаяся площадка – это наиболее быстрый способ монтажа. С тыльной стороны снимается защитная пленка, сама площадка с силой прижимается к поверхности несущего основания. В пазы крепежа вставляется стяжка, которой фиксируют провода и кабели.

Кабельные хомуты. Для подобной фиксации составляется общий план монтажа, на поверхности маркируются точки крепления. Высверливаются посадочные отверстия для дюбельных фиксирующих точек. С учетом выбранного вида устанавливают хомуты. Они могут быть зафиксированы саморезами или шурупами в крепёжном приспособлении, вставлены в отверстия зубчатыми концами. В деревянные поверхности завинчивают анкеры.
Дюбель «вертолет» предварительно собирают из двух половинок, дожидаясь финального щелчка. Собранный «вертолет» вставляется в подготовленное отверстие, аккуратно вбивается распорный клин. После этого магистраль фиксируют петлей хомута.

Открытый

Подобный способ прокладки магистральных сетей применяется в нежилых зданиях, предназначенных для производства или складирования.

Фиксация тонкого кабеля

В таких случаях принято применять хомуты с гвоздем. Тонкие телевизионные и интернет-провода обладают небольшим весом, не требуют применения усиленной конструкции. С этим прекрасно справляются небольшие гвоздики, установленные в хомутах.

Укладка с использованием клипс

Клипсы применяются для монтажа низковольтного кабеля на мягкой поверхности деревянных стен. Метизы фиксируются на поверхности с помощью саморезов, каждое изделие имеет пару отверстий. Кабель вдавливается в скобу до плотной фиксации.

Металлический дюбель «клоп» захватывает однолапковой скобой трубопровод или кабель, фиксирует его на поверхности, затем ввинчивается в чистое просверленное отверстие.

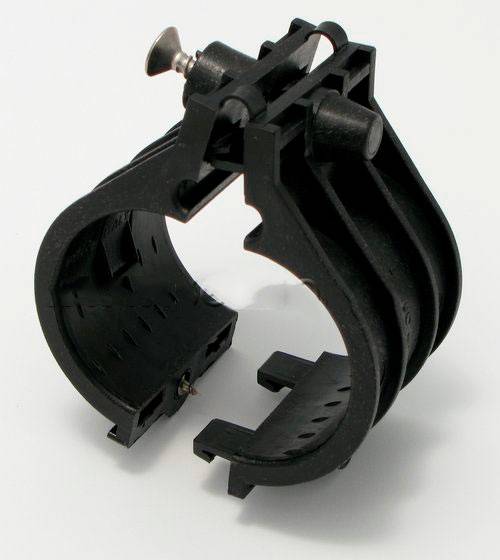

Сантехнический навинчиваемый хомут с резиновыми накладками предварительно разбирается. Дюбель монтируется на стену, после этого скоба навинчивается на шпильку, в неё вставляется труба и закрепляется с помощью второй скобы.
Дюбель-хомут с лентой. Монтировать к стене такой метиз довольно просто — из ленты делается петля, в нее вставляются провода, после чего ленту фиксируют на несущей опоре, лишние концы отрезают.

В следующем видео рассказывается о монтаже дюбелей-хомутов.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

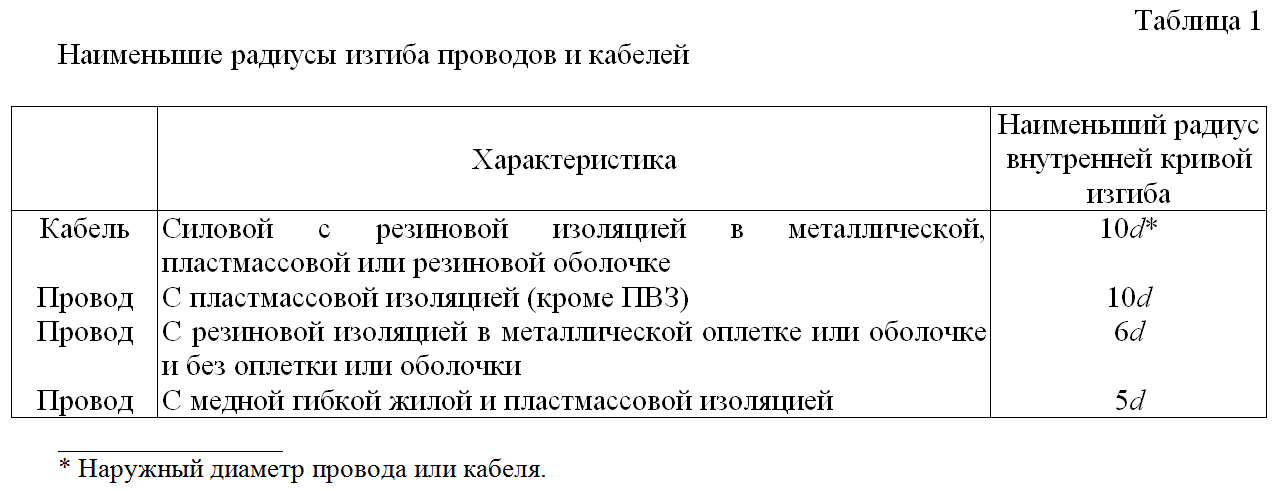

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

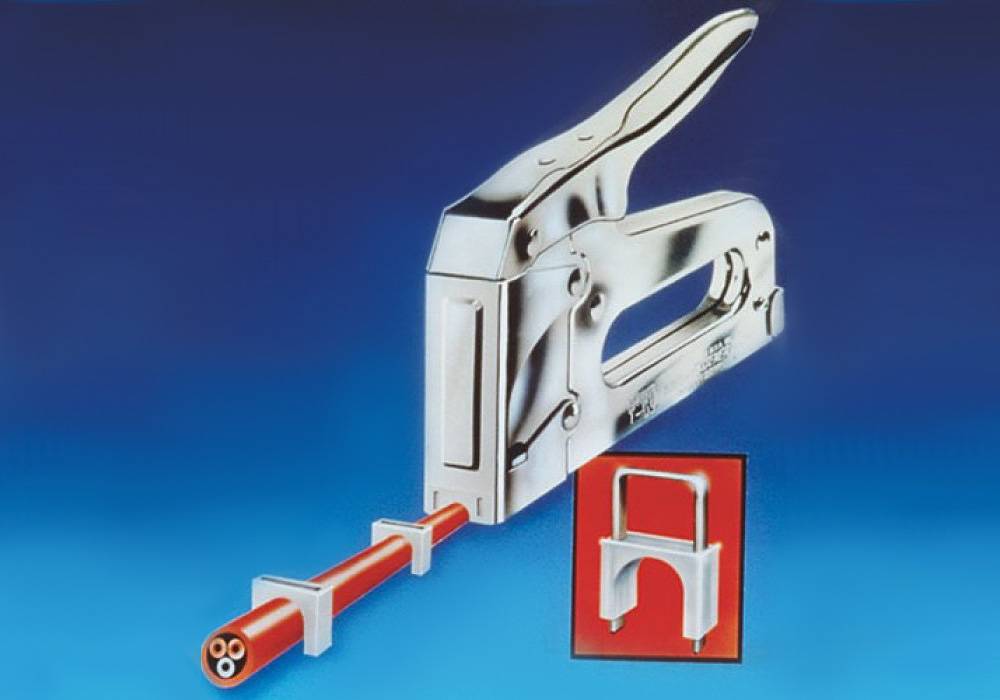

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-стяжка — быстрый монтаж
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбель клипсы бывают двух видов — для плоских и круглых кабелей
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепление скрытой проводки

Крепёж для кабеля, описанный ниже, можно использовать и для монтажа открытой проводки в помещениях с повышенными требованиями к пожарной безопасности. Например, в гараже или в бане. Но чаще его применяют для фиксации проводов на поверхностях, которые впоследствии планируется закрывать слоем штукатурки или декоративной отделки – подвесными либо натяжными потолками, гипсокартоном, стеновыми панелями на каркасе и т.д.

Для штукатурки под провода вырезают штробы, а для подвесных конструкций они не нужны Источник avatars.mds.yandex.net

Чаще всего при электромонтажных работах приходится иметь дело с поверхностями из различных видов бетона и кирпича, в которые нельзя загнать гвозди и саморезы. Поэтому подбирают другое крепление для проводов, а в качестве инструмента используют перфоратор для установки дюбелей либо монтажный пистолет со специальными гвоздями и фиксирующими элементами.

С использованием перфоратора

Практически все фиксаторы для проводов и кабелей рассчитаны на крепление дюбелями диаметром 6 мм. Поэтому к перфоратору нужно иметь соответствующее сверло для устройства отверстий в кирпиче или бетоне.

Стены из пено- и газобетона лучше сверлить обычной дрелью Источник bitu.ru

Монтаж осуществляется с помощью следующих элементов:

дюбель-хомут – пластиковая петля с ножками, на которых по бокам имеются шипы. В зависимости от размера и формы петли, в него можно заложить круглый или плоский кабель. Для этого его протягивают через головку петли, а сложенные вместе ножки забивают в просверлённое перфоратором отверстие. Расположенные под углом шипы упираются в стенки отверстия и надёжно удерживают крепёж в нем;

Дюбель-хомут для круглого кабеля Источник keltos.ru

нейлоновые кабельные стяжки с отверстием под дюбель – простой и дешёвый крепёж для проводов. После высверливания отверстия в стене или потолке в него забивают дюбель и фиксируют стяжку саморезом. Либо, если основание деревянное, сразу осуществляют монтаж на саморез. Затем провод или пучок проводов подвязывают к основанию, затягивая стяжку. Большой минус этого способа – невозможность переделки или демонтажа проводки без срыва стяжки, так как затянуть её можно только один раз;

Кабельная стяжка под винт Источник www.officemag.ru дюбель под нейлоновую стяжку – это пластиковое изделие с резьбой или с шипами на ножке и большой головкой с плоской сквозной прорезью, в которую продевают обычную стяжку после забивки дюбеля в отверстие;

Дюбель-держатель для стяжки Источник kilovolt.by

дюбель-стяжка представляет собой целое устройство, собранное из хомута-стяжки, пластикового дюбеля, состоящего из двух половинок, и фиксирующего колышка. Поэтому докупать к этому крепежу хомуты не придётся, они уже есть. В процессе монтажа две половинки дюбеля складываются вместе и смыкаются расположенной на концах защёлкой, образуя ножку с шипами. Её вставляют в отверстие и фиксируют, забивая в дюбель распорный колышек. На поверхности остаётся только сама стяжка, которой и осуществляется подвязка кабелей;

Универсальный дюбель-стяжка Источник avatars.mds.yandex.net

монтажные площадки квадратной или прямоугольной формы – это плоские пластиковые изделия с монтажным отверстием и «ушками» или прорезями, в которые продевается стяжка. Как и в предыдущих примерах, сначала в основании высверливается отверстие 6 мм, в которое вставляется пластиковый дюбель. Затем площадка закрепляется на нем саморезом. Бывают площадки без монтажного отверстия, но с липким слоем на обратной стороне, закрытым защитной плёнкой. Они приклеиваются к любой гладкой поверхности – стенкам мебели, пластику, кафельной плитке. После установки площадки в прорези продевают нейлоновую стяжку и осуществляют крепёж кабеля к стене или другой поверхности. Причём одновременно на одной площадке можно зафиксировать несколько проводов.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

дюбель-стяжка для одиночного кабеля;
стяжка с отверстием под дюбель;
монтажная площадка;
полимерный дюбель со сквозной головкой;
клипса для гофры;
скоба;
самоклеящаяся площадка;
гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

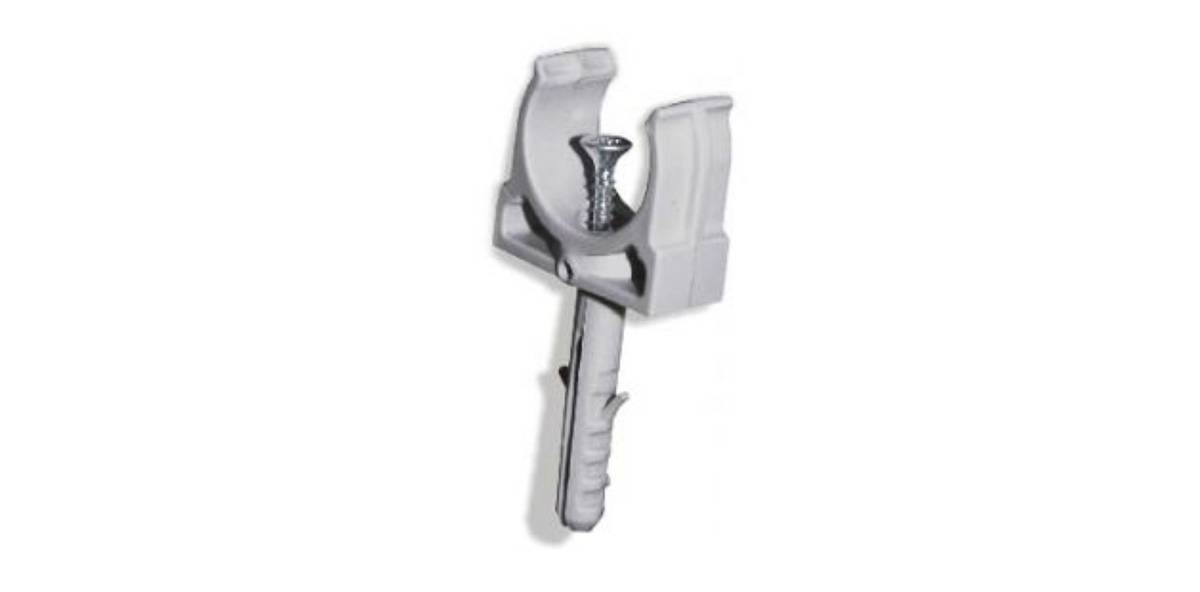

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

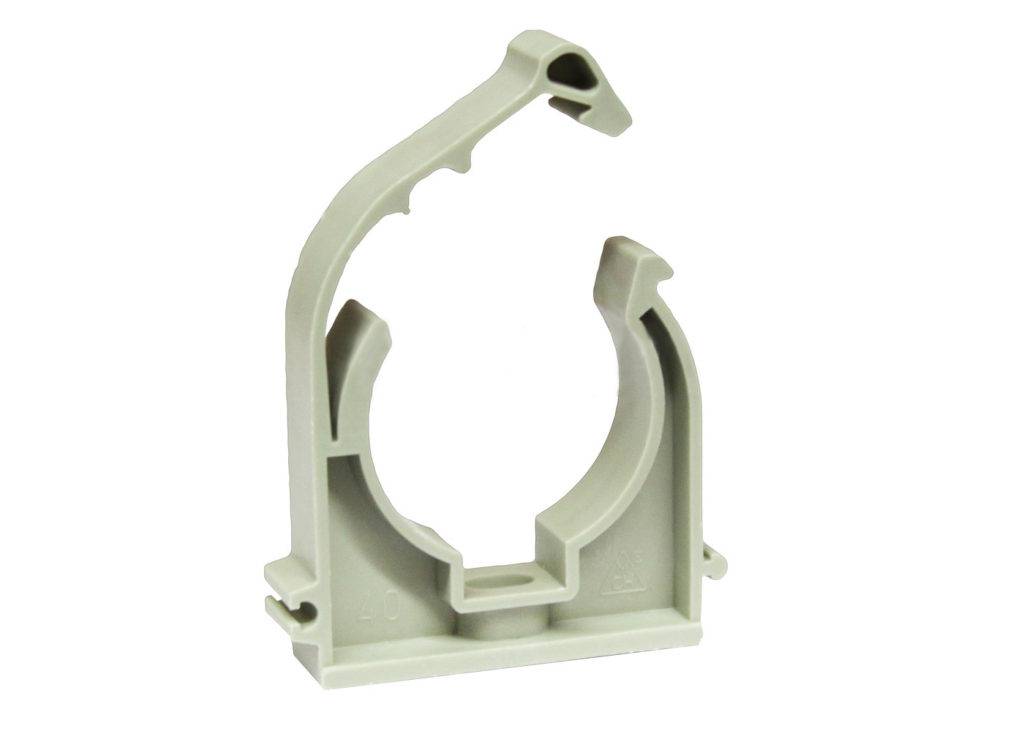

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Такая непростая струна

Для того чтобы уменьшить количество крепежных отверстий в стене, применяется струна.

Она представляет собой тонкий трос или стальную проволоку (ленту), натянутую вдоль стены. Провода и кабели как одиночные, так и в виде пучков крепятся к этой струне намного проще. Но это справедливо в сравнении с непосредственным креплением к стене кабеля или провода лишь при большой длине закрепляемой части.

Струна из ленты (а) или проволоки (б)

В свое время была утверждена инструкция, в которой подробно излагались все аспекты этой разновидности крепежа:

Название инструкции

Желающие ознакомиться с полным объемом информации по этой теме найдут ее в упомянутой выше инструкции. В статье же будут отражены основные ее моменты.

При креплении к струне кабелей важно делать это с учетом наличия металлической защитной оболочки. Если прокладывается кабель с такой оболочкой, в месте крепления нужна прокладка из эластичного материала

Ее толщина — от 0,3мм, и она делается шире крепежной скобы на 3–4 мм. Более детально место крепежа иллюстрируют изображения далее:

Виды кабелей в разрезе
Описание

Для кабелей без металлической оболочки прокладки не инсталлируются.

Изгибы радиуса кабелей

При отклонении кабеля или провода в сторону от струны радиус делается соответственно значениям, указанным в Таблице 1:
Крепежные скобы располагаются вдоль струны с оптимальным шагом:

0,5 м (но не менее) на горизонтальных участках;
1,0 м (но не менее) на вертикальных участках.

Струна натягивается лебедкой вплотную к несущей поверхности. Если эта поверхность — штукатурка кирпичной стены, применяются пластиковые дюбели.
При ручном натяжении струной охватывается промежуточный крепежный элемент. Если натяжение делается лебедкой, струна привязывается к этому элементу.
Провод или кабель прикрепляется к струне монтажной лентой К-226 или ее аналогом.

Монтажная лента

Если необходимо оценить нагрузку на струну в зависимости от количества и общей массы группы прикрепляемых проводников, рекомендуется пользоваться данными о несущих тросах (см. ниже):

Технические данные несущих тросов

Распределительная коробка также может быть прикреплена только к струне, если монтаж на несущей поверхности получается менее эффективным решением.
Если несущая поверхность содержит выступы, крепление струны делается по их вершинам, как показано на изображении далее:

Расположение струны на неровной (например, ребристой) поверхности

Несущую струну непременно заземляют (зануляют).

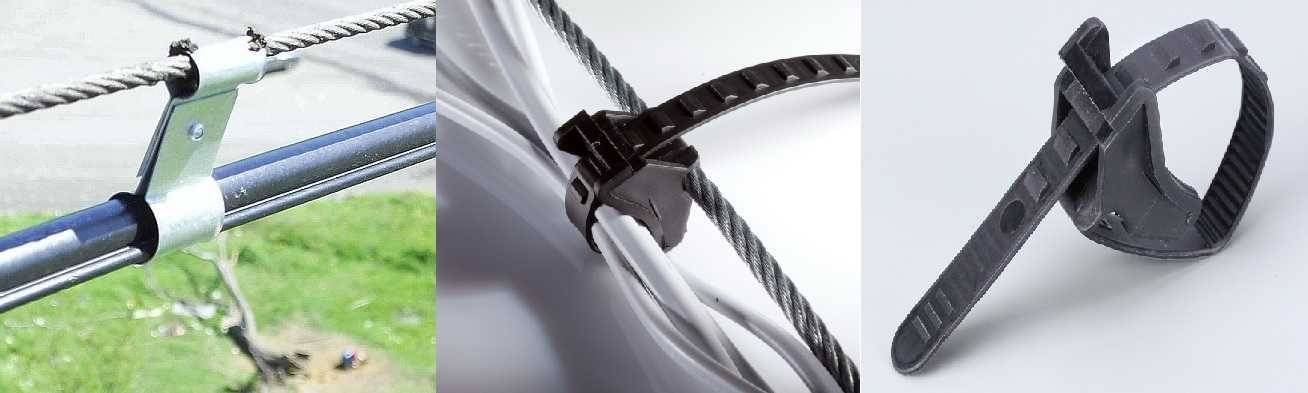

Примеры крепления кабелей к струне-тросу
Зажим для подвешивания кабеля на тросе

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.
