Виды конструкции

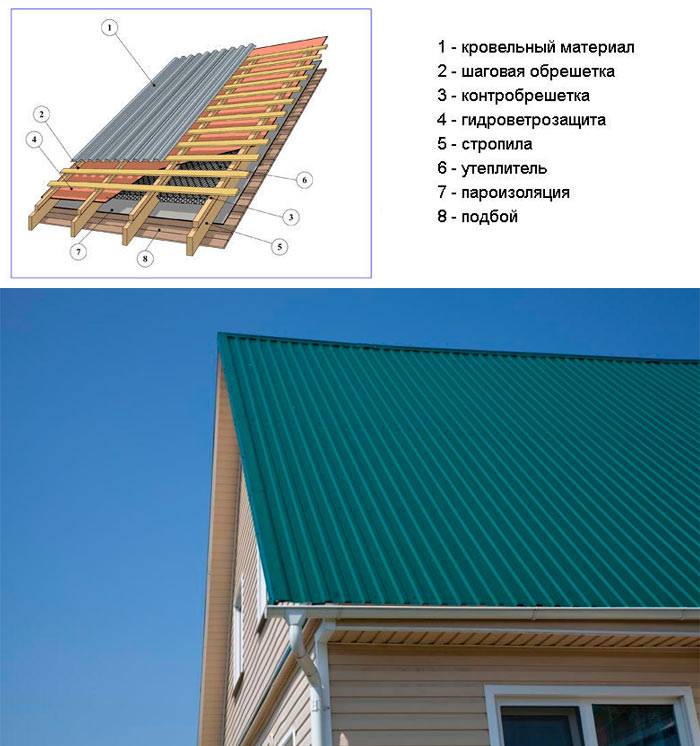

Когда профлист выбран по всем правилам, еще нельзя считать конечный успех гарантированным делом. Ведь нужно основательно разобраться в тонкостях создаваемой кровли и ее структуре. Холодный формат крыши считается наиболее эффективным, потому что в подкровельном помещении создается прослойка воздуха, вентилирующая саму крышу и стропила. Но обойтись без утепления в постоянно используемых жилых домах невозможно. Устройство холодной крыши из профнастила подразумевает использование:
- стропильных ног (из досок сечением 5х15 см или металла);
- гидроизоляции;
- контробрешетки;
- обрешетки (доски 4х10 или бруски 4х4 см) разделенного или нераздельного исполнения;
- собственно профнастила.
Технология создания теплой кровли из профнастила требует применять теплоизоляцию в разрывах стропильных ног. Эти промежутки заполняются чаще всего минеральной ватой, а под стропильной системой располагается мембрана, сдерживающая поток пара. Поскольку рубероид блокирует водяные пары, он в таком случае абсолютно неприемлем. Профнастил и в холодном, и в теплом исполнении желательно класть только на скаты от 8 градусов и круче. При недостаточном уклоне вода станет заливаться внутрь горизонтальных стыков и быстро потечет на головы жильцам дома.
К сведению: чем меньше крутизна крыши, тем большую сумму придется истратить на ее обработку. Даже при уклонах от 9 до 15 градусов делать нахлест менее 20 см нельзя, а вот применение герметика на стыках оставлено на усмотрение строителей. Кровли с уклонами от 15 до 30 градусов позволяют уменьшить нахлесты до 15—20 см, а на еще более крутых участках этот показатель снижается до 0,1—0,15 м.
Крыши с малым уклоном из профнастила нужно делать по деревянной обрешетке из обрезных пиломатериалов либо из устойчивой к влаге фанеры. Когда повышается крутизна, увеличивается и допустимое расстояние между ключевыми узлами обрешетки.
На рекомендации по рациональным углам наклона влияют климатические параметры местности. Чем выше интенсивность осадков в течение года, тем скорее они должны скатываться вниз.
Наибольший разрыв от одной стропильной ноги до другой в любой схеме не может быть выше 150 см. Под теплой кровлей это расстояние уменьшают до 1,2 или даже 0,6 м, чтобы упростить монтаж теплозащиты. Минимизировать число стыков поможет выбор листов, совпадающих по длине со скатом. Но наибольшая их протяженность составляет не более 10 м. Если наращивать конструкцию дальше, она становится неустойчивой.
Двускатная крыша под профнастил может быть выполнена с висячими стропилами, но допускается и наслонный (опирающийся на внутренние и внешние стены в одинаковой степени) вариант. Целесообразно присоединять листы при помощи кровельных саморезов, дополненных уплотнителем. Шайба из неопрена, расплющиваясь, делает полученное отверстие максимально герметичным.
Профессионалы рекомендуют применять фасонные детали для формирования:
- коньков;
- выходов труб;
- соединения скатов;
- ендовы.
Подобные элементы могут использоваться и на односкатной кровле, их красят в тот же цвет, что и сам профлист. Поэтому смонтированные изделия не портят внешний вид, вряд ли их кто-то, вообще, заметит. Внешний вид кровли, отделанной профнастилом, отличается от вариантов под черепицу.
Для металлочерепицы используется более тонкая сталь, хотя она и получается по аналогичной технологии (методом холодного проката). Оба материала вряд ли могут быть названы особенно тяжеловесными, при этом дополнительные десятые доли миллиметра у того и другого способны подарить крыше несколько лет жизни.
Чтобы пирог прослужил дольше, и не приходилось досрочно демонтировать внешнюю оболочку, требуется обрешетку пропитывать антипиренами и антисептиками. Независимо от герметичности кровельного покрытия, вода все равно найдет пути внутрь. И лучше, чтобы самые нижние детали конструкции встретили ее «во всеоружии».
Когда получается так, что скат длиннее технически допустимого профильного листа, нужно делать заказ с расчетом, чтобы точка закрепления поперечного стыка оказывалась над доской обрешетки. Край каждого последующего укладываемого листа должен накрывать капиллярный сток предшествующего.
Технология монтажа кровельного покрытия
Одним из достоинств профнастила является то, что длина его листов может быть различной и достигать 13-14 м. Поэтому на скатах меньшей длины профнастил можно монтировать без горизонтальных стыков и нахлестов. Такое устройство кровли из профнастила существенно увеличивает ее надежность и облегчает расчет расхода материалов, необходимых для монтажа кровельного покрытия.
Если длина ската крыши больше максимально возможной длины профлиста, заказывать профнастил нужно с таким расчетом, чтобы место крепления поперечного стыка двух листов попадало на доску обрешетки. При этом нужно помнить, что нахлест между рядами профнастила должен быть от 100 до 200 мм, в зависимости от уклона крыши. Соседние листы профнастила укладываются с нахлестом в одну волну.
При выполнении перечисленных требований, подобная конструкция кровли из профнастила обеспечивает хорошую герметичность крыши в любое время года.

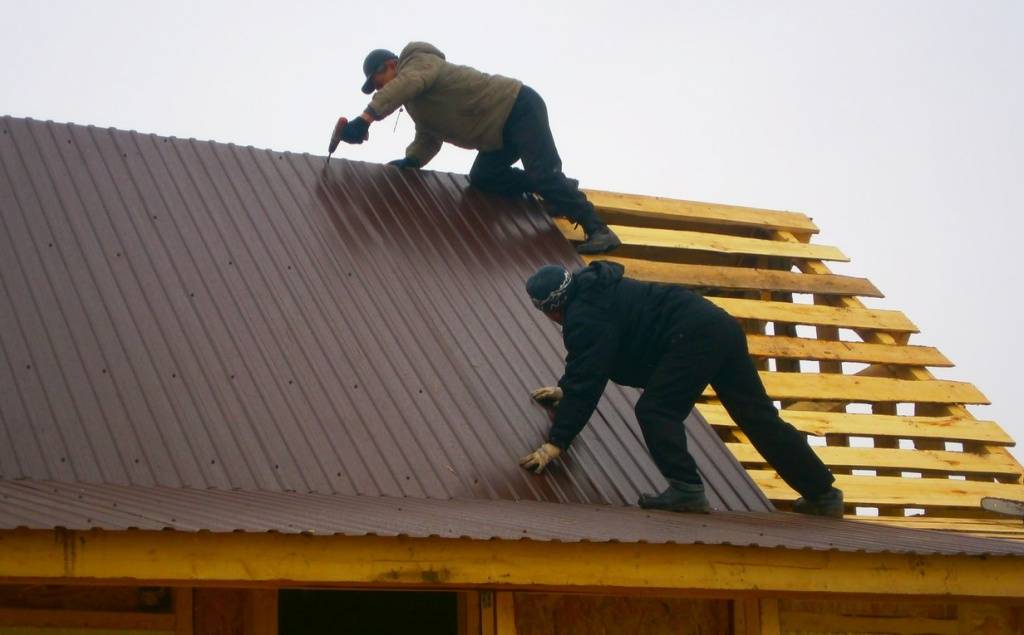

После монтажа гидроизоляции и обрешетки, приступают к установке профнастила. Начинают монтаж профилированного листа с одного из нижних углов ската. Если профнастил имеет капиллярную канавку, лучше начинать монтаж с левого края. В этом случае край следующего листа будет накрывать капиллярную канавку предыдущего.
Если конструкция кровли из профлиста сложней обычной односкатной или двускатной крыши и состоит из нескольких пересекающихся плоскостей, то перед началом монтажа профнастила лучше нарисовать схему раскладки листов кровельного покрытия.
Первый лист профнастила укладывают с таким расчетом, что бы он выступал за пределы фронтона приблизительно на 300 мм. Карнизный свес над боковой стеной здания также должен быть 300-400 мм.
Установив первый лист, его временно закрепляют одним саморезом. После этого, с необходимым продольным нахлестом устанавливается и временно крепится следующий лист. После монтажа 3-4 листов, весь ряд выравнивают по краю карниза и окончательно крепят к обрешетке. Края соседних листов профнастила соединяются между собой короткими саморезами или заклепками.
При уклоне кровли меньше 12-14°, поперечные и продольные нахлесты уплотняют кровельным герметиком. Такое устройство крыши из профнастила делает ее практически герметичной.
Для крепления профнастила применяют специальные кровельные саморезы с прессшайбой и прокладкой из особой неопреновой резины. Поскольку профлист крепится к обрешетке через нижнюю волну, роль этой прокладки очень велика. От обычной резины неопреновая отличается тем, что при затягивании головки самореза она самовулканизируется, оставаясь при этом эластичной, что абсолютно исключает возможность протечки воды в месте крепления.
Кровельные саморезы имеют специальный наконечник в виде бура. Поэтому они могут сами проделывать отверстия в профлисте. Но листы профнастила, толщиной более 0,5 мм, лучше предварительно просверливать в местах крепления. Диаметр отверстия должен быть немного больше диаметра самореза. Это позволяет компенсировать линейные расширения кровельного покрытия при резких перепадах температур.
Для завинчивания саморезов используют шуруповерт или электродрель с регулируемой скоростью и реверсом вращения. Правильно завернутый саморез должен плотно прижимать эластичную прокладку к профнастилу, но при этом прижимная шайба не должна быть деформирована.
Технология устройства кровли из профнастила настолько проста, что выполнить ее монтаж можно и без привлечения специалистов. Работы по укладке профлиста лучше выполнять звеном из 3-4 человек.
Если вы все же решили обратиться к профессионалам, в приведенной ниже таблице указаны ориентировочные цены на монтаж кровли из профнастила. Стоит учитывать, что стоимость монтажа сильно зависит от региона, а также от времени года. Например, в конце весны и летом, когда количество заказов — максимально, цена устройства кровли из профлиста также максимальна. Кроме того, подобная работа в южных регионах стоит намного дороже, чем в холодных северных.
| Наименование работ | Единица измерения | Устройство кровли из профнастила, цена в рублях |
| Укладка профилированного листа | 1м² | 200 |
| Монтаж доборных элементов (ветровых и карнизных планок, планок примыкания и коньков). | 1м. пог. | 100 |
| Дополнительные узлы примыкания кровли (устройство ендов и примыканий к дымовым и вентиляционным каналам) | Ед. | 2000 |
В общую стоимость устройства кровли из профнастила нужно включить и монтаж обрешетки. Цена этих работ приблизительно 120 руб. за 1 м².
Правила и особенности монтажа профнастила
Технология монтажа кровли из профлиста состоит из нескольких этапов:
Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.
Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)
Укрытие крыши профлистом
Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже.
Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой
Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.
Рисунок 16. Крепление коньковой планки
Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.
Рисунок 17. Схема фиксации торцевых планок
Порядок укладки и крепления листов

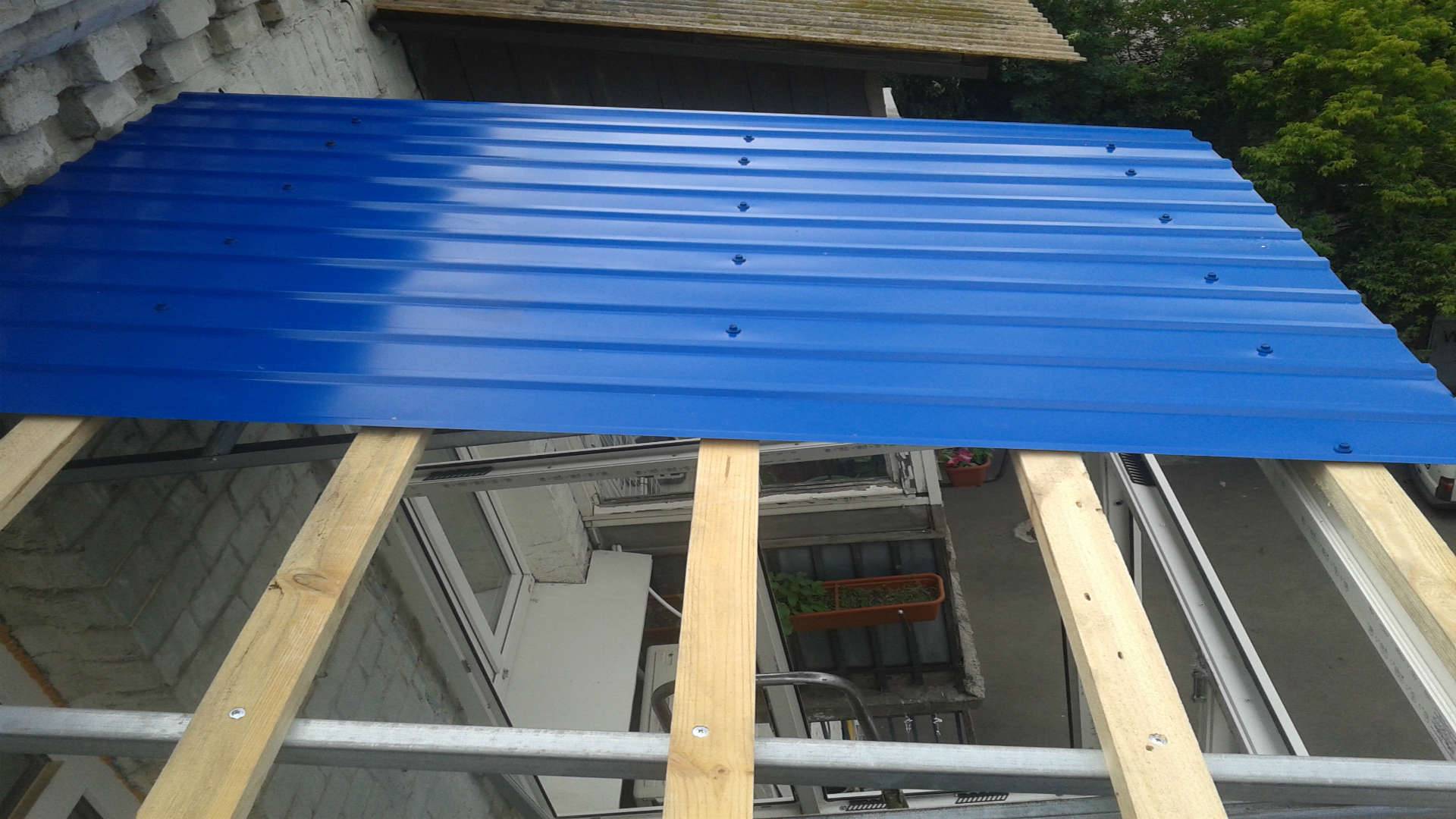

Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.
Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия
Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.
Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу
При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:
Инструкция по монтажу и креплению профнастила на разных участках крыши:
Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.
Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.
Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке
Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.
Рисунок 20. Фиксация листов на карнизе
Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.
Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.
Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.
Укладка и крепление профилированных листов показаны в следующем видео:
Пошаговые мастер-классы монтажа
Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах».
Тонкий металлопрофиль
Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.
Пошаговая инструкция:
- Подрезать необходимое количество листов.
- Проверить наличие всех будущих элементов для кровли.
- Начать укладку снизу, от торца крыши. Первый лист должен крепиться в центре прогиба полки и фиксироваться одним шурупом.
- Следующие листы кладутся внахлёст, прикрепляясь шурупами.
- Шурупы ввинчиваются перпендикулярно во внутренние полки профиля, другое расположение саморезов может привести к деформации листов.
- Уже уложенные подобным образом несколько листов надо выровнять специальным трассировочным шнурком.
- Полученную деталь надо прикрепить к облицовке.
- Если длина металлического листа будет соответствовать размеру ската крыши, то его надо прикрепить у конька по центру.
Кровля профнастилом
При работе с подобным материалом деревянную подложку можно уже не использовать.
Мастер-класс монтажа кровли из металлопрофиля:
- Крепление профнастила должно начинаться с раскладывания от нижнего угла первых листов. Выравнивать листы надо относительно карниза. Соединяются эти листы между собой внахлёст.
- Если длина скатов будет длиннее листов, то после укладки первого ряда профнастила параллельно скату остальные листы надо уложить с поперечным нахлестом.
- Причём чем больше будет наблюдаться уклон скатов, тем меньше должен быть нахлест. Максимальный нахлёст в 20 см выполняется на кровлях примерно под углом до 15 градусов. Ширина нахлеста будет зависеть и от высоты волны профлиста. Если речь идет о низком профилированном листе, то волн должно быть не менее двух.
- Нахлёст по длине металлических листов должен равняться от 15 до 20 см.
- Саморезы при этом вкручиваются с точным расчетом, так как недостаточное или чрезмерное крепление профнастила саморезами может привести к снижению эксплуатационных свойств материала.
Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала.
Ветрозащита и гидроизоляция
В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.
Ветрозащита и гидроизоляция подразумевает следующие действия:
- Закрепить выбранный гидроизолирующий материал на стропилах. Для этого действия надо взять самый простой строительный степлер, но перед непосредственной укладкой стоит обязательно проверить, той ли стороной вы собираетесь укладывать мембрану или пленку. Полотнище между собой надо склеить специальной лентой.
- Далее надо пробить по стропилам рейки, толщина которых составляет не менее 2 см, и сформировать необходимый для проветривания зазор для вентиляции.
- На обрешётки далее кладется кровельный материал.
Пошаговый монтаж гидроизоляции под профнастил:
- Уложить горизонтально гидроизоляционную пленку по направлению от карнизной планки до конька.
- Оставить 150 мм нахлёст с обеспечением провисания 20 мм пленки между стропилами.
- Когда пленка будет уложена, ее надо герметично соединить внахлёст, проклеить аккуратно стыки с помощью клейкой ленты.
- С помощью зазора между обрешеткой и плёнкой можно повысить общую вентиляционную эффективность. Ширина такого зазора должна составлять 5 см.
- Чтобы воздух проходил беспрепятственно через кровельный конек, надо оставить зазор 5 см между пленкой и кровельным коньком.
- Профильные листы прикрепляются к прогону с помощью оцинкованных саморезов с уплотненной шайбой. Прикрепляется нижняя часть волны, а также все последующие листы, которые должны накрывать предыдущие.
Виды гаражных крыш, их особенности
При выборе формы кровли руководствуются самыми разными соображениями. Приоритетами могут стать: финансовая целесообразность, красота будущей постройки, желание обустроить в гараже «теплый» чердак.
Профнастил можно применять для отделки плоских, односкатных и двускатных крыш. При этом результат всегда оправдает вложения, если осуществлять монтаж с учетом ряда особенностей.
Плоская крыша
Начать стоит с плоской крыши, которая популярна по следующим причинам:
- отсутствие необходимости в сложной стропильной системе;
- небольшая площадь;
- простота текущего ремонта (впрочем, и потребность в нем может возникать чаще).
К сожалению, эксплуатируемую плоскую кровлю из профнастила обустроить нельзя, к тому же имеют место и другие недостатки:
- необходимость расчетов максимальной нагрузки, которую сможет нести кровельный материал. Слишком тяжелой снеговой «шапки» крыша может не выдержать;
- повышенные требования к гидроизоляции;
- потребность в устройстве внутреннего или внешнего водостока.
Здесь уместно будет напомнить, что в реальности плоская крыша должна иметь уклон, минимальная величина которого по СНиП составляет 1-4 градуса. Для профнастила оптимально большее значение – 6-7 градусов. Так или иначе, потребуется осуществить разуклонку при помощи:
- утеплителей (пенопласт);
- насыпных материалов (керамзит);
- легких бетонных смесей.
Односкатная крыша для гаража из профнастила
Крыша с одним скатом имеет массу преимуществ, идеальна в тех случаях, когда гараж примыкает к дому. Правда и угол наклона в этом случае придется брат аналогичный кровле основной постройки. Основные преимущества односкатной крыши:
- возможность выбора уклона, который обеспечит сход снега и в тоже время будет устойчив к ветровой нагрузке. Согласно СНиП односкатная кровля может иметь наклон от 12 градусов. Чем угол меньше, тем хуже сходит снег и тем лучше крыша противостоит ветру. Для профнастила оптимальным считается диапазон от 15 до 30 градусов;
- простота возведения стропильной системы;
- небольшая площадь и стоимость.
Минусы у такой кровли тоже есть:
- неустойчивость крыши к порывам ветра со стороны, противоположной скату;
- невозможность обустройства выделенного чердака.
Двускатная крыша для гаража
Двускатная кровля, помимо эстетичного внешнего вида, обладает и другими достоинствами:
- создает дополнительное пространство для чердака;
- простота обустройства гидро- и теплоизоляции;
- одинаково хорошо противостоит ветру и обеспечивает сход снега.
Среди недостатков такой конструкции:
- высокая стоимость;
- большой расход отделочных, изоляционных и вспомогательных материалов;
- сложность проектирования и возведения стропильной системы.
Контробрешетка и обрешетка
После того как гидроизоляционный слой уложен, набивается контробрешетка. Вдоль основных стропил, поверх гидробарьера, набиваются бруски с зазорами в 20 мм. Для контробрешетки обычно используются бруски 25×40 мм. На контробрешетку набивается обрешетка. Для разных видов профнастила, разные виды шага обрешетки, чем тоньше профнастил и меньше угол уклона крыши, тем меньше шаг обрешетки. В этой статье рассматривается как правильно покрыть крышу профнастилом, следовательно рассматривается рекомендуемый правильный вариант для кровли – металлопрофиль НС35. Однако в таблице ниже мы укажем рекомендуемый шаг для разных типов профлиста.
| Тип профнастила | Уклон кровли | Толщина профнастила | Шаг обрешетки |
|---|---|---|---|
| С-8 | более 15 градусов | 0,55 мм | сплошная |
| П-18; МП-20; П-20; С-20 | до 15 градусов | 0,7; 0,55 мм | сплошная |
| более 15 градусов | 0,7; 0,55 мм | не более 500 мм | |
| НС-35 | до 15 градусов | 0,7; 0,55 мм | не более 500 мм |
| более 15 градусов | 0,7; 0,55 мм | не более 1000 мм | |
| С-44 | до 15 градусов | 0,7; 0,55 мм | не более 500 мм |
| более 15 градусов | 0,7; 0,55 мм | не более 1000 мм | |
| Н-60 | не допускается менее 8 градусов | 0,7; 0,8; 0,9 мм | не более 3000 мм |
| Н-75 | не допускается менее 8 градусов | 0,7; 0,8; 0,9 мм | не более 4000 мм |
Для обрешётки обычно используют рейки 30×40 мм. Их начинают набивать горизонтальными рядами от карниза к коньку с шагом 500-1000 мм, в зависимости от угла наклона крыши. Сращиваются рейки только на стропилах. Для всех этих работ используются оцинкованные гвозди. Длина гвоздей должна быть в 2 раза больше толщины рейки обрешетки. Желательно на коньке и на карнизном свесе крыши сделать сплошную обрешетку, в местах выхода труб, на ендовах необходимо набить дополнительные бруски, к которым уже потом будут крепиться дополнительные материалы для их оформления. В идеале схема кровли профнастилом в разрезе выглядит вот так:
Необходимые инструменты
- рычажные ножницы или электроножницы для резки листов;
- шуруповерт для крепления материала или молоток, если крепеж будет производиться с помощью гвоздей;
- строительный степлер для крепления пленок и утеплителя;
- дрель и бур №5, если профлист будет крепиться к металлической конструкции толщиной свыше 2,5 мм;
- и такие вспомогательные инструменты как: маркер, нож, уровень, рулетка, пистолет для герметика.
Как подготовить профнастил к установке
Перед монтажными работами необходимо правильно подготовить материал, чтобы он прослужил долго и качественно.
Рассмотрим особенности подготовки профнастила:
- Хранение материала должно происходить в помещениях, где нет влаги. При этом, поверхность на которой будет храниться материал должна быть ровной, чтобы не было повреждений. Также, не стоит снимать защитную пленку сразу же после приобретения.
- Чтобы избежать повреждений, вам необходимо подлаживать небольшие бруски дерева под листы.
- При перекладывании листов стоит избегать резких движений, чтобы не образовались заломы и прогибы. Перемещая настил аккуратно вы сможете избежать механических повреждений, к которым очень сильно чувствителен данный материал.
В целом, такой материал очень устойчив в условиях хранения, но все же есть свои нюансы которые нужно учитывать перед установкой.
Крепление профнастила на крыше
Профлист крепится саморезами, которые с помощью шуруповерта вворачиваются в нижнюю волну, прилегающую к обрешетке. На каждый лист требуется 7-8 крепежных элементов. Схема монтажа кровли из профнастила предусматривает укладку материала с нахлестом по вертикали и горизонтали. Величина нахлеста соседних листов должна составлять не менее одной волны. Параметры нахлеста верхнего ряда профнастила на нижний определяются углом ската кровли и могут составлять от 100 до 300 мм – чем больше величина угла наклона крыши, тем меньше нахлест.
С какого места следует начинать стелить профнастил на крышу? Если скат имеет прямоугольную форму, крепление листов можно начинать с любого торца по линии карниза, левого или правого. Если скат имеет форму трапеции или треугольника, предварительно следует продумать схему раскладки, но в целом рекомендуется первым уложить лист по центру линии карниза, а затем монтировать листы симметрично в обе стороны.
По линии карниза профнастил укладывается со свесом в 60 мм, если предусмотрен монтаж водосточной системы. При ее отсутствии свес карниза рекомендуется увеличить с учетом марки материала :
- для НС-20 – до 100 мм;
- для С-44 и НС-35 – до 200-300 мм.
Первый лист материала выравнивается по торцу кровли и карнизу, затем крепится саморезом в верхней части. Последующие листы предварительно скрепляются по продольной стороне, выравниваются по карнизу, а затем уже крепятся к обрешетке. Далее класть профнастил на крышу следует по той же технологии, монтируя ряд за рядом.
Укладывать профнастил на крышу следует таким образом, чтобы обеспечить фронтальный свес шириной до 70 мм. Профлист у карниза следует крепить на расстоянии 30 – 40 см, а последующие ряды саморезов располагаются в шахматном порядке, при этом шаг крепления составляет около 1 метра. У фронтона саморезы вкручиваются с шагом 50-60 см. Крепежные элементы на продольном нахлесте следует расположить по верху профиля на расстоянии от 30 до 50 см.
Для вкручивания крепежа можно использовать шуруповерт, либо дрель, имеющую обратный ход и оснащенную плавной регулировкой скорости.
Монтаж карниза и конька
Если крыша из профнастила своими руками выполняется с организованным водостоком, то необходимые элементы монтируются на карниз до начала укладки кровельного покрытия. В первую очередь подшивается карниз, устанавливается желоб и планка карниза. Вентиляция кровли обеспечивается за счет монтажа перфорированного софита.
В месте крепления конька кровли необходимо предусмотреть дополнительные доски обрешетки с обеих сторон ската. Конек должен иметь два зазора для вентиляции. Гидроизоляция на скаты укладывается, не доходя до конька на 10 см. Профнастил не должен доходить до конька на 5 см – это будет способствовать нормальной вентиляции подкровельного пространства.
Коньковый элемент крепится саморезами 4,8×80 к конструкции через волну по верхней части профиля с шагом 30-40 см. С торца конек закрывается заглушками. Нахлест по длине конькового элемента должен составлять от 15 см.
На завершающем этапе торец крыши следует закрыть ветровой планкой, которая крепится саморезами 4,8×35 с шагом 50 см по верхней волне профиля. Нахлест планок составляет 5-10 см.
Для ухода за готовой крышей следует использовать инструменты из материалов, не повреждающих защитное покрытие профнастила. Случайные царапины следует сразу же закрашивать, чтобы предотвратить коррозию.
Чтобы качественно перекрыть крышу профнастилом своими руками рекомендуется ознакомиться с видео со всеми тонкостями работ по монтажу материала.
Алгоритм работы
Обязательно помните о технологических особенностях процесса, соблюдайте основной алгоритм работы.
- Стартует укладка с первого нижнего угла.
- Потом листы надо выравнивать, ориентируясь на карнизную планку.
- Размер нахлеста должен быть одинаковым, при этом он полностью зависит от уклона кровли. Чем он больше, тем меньше наслоение.
- Когда уклон составляет 15 градусов, выдерживается максимальный размер наслоения – 200 мм. Чтобы кровля была в таком случае водонепроницаемо, обязательно приходится дополнительно герметизировать профнастил.
- Иногда листы материала и скат крыши имеют разную длину. В таком случае материал надо укладывать с наслоением сбоку. Шина наслоения будет зависеть от размера углубления волны.
- Если глубина небольшая, специалисты рекомендуют делать наслоение на две волны одновременно.
Саморезов жалеть не нужно. Их должно быть достаточно, чтобы обеспечить надежность, долговечность и прочность кровли.
Определяем количество материалов
Количество листов определяют, когда уже известна площадь крыши
Важно принять во внимание длину ската, а также гребня листа. Обязательно учитывают размер карниза, оставляют запас примерно 5 см. Наслоение материала должно составлять примерно 15 см, если угол наклона большой, а при маленьком угле наклона делают нахлест около 20-ти см
Наслоение материала должно составлять примерно 15 см, если угол наклона большой, а при маленьком угле наклона делают нахлест около 20-ти см.
Выбираем угол наклона
Важно заранее рассчитать угол наклона. Рассмотрим основные важные моменты
В первую очередь учитывают высоту гаража.
Обязательно принимают во внимание климат. Большое значение имеет ветровая нагрузка, частота и обилие осадков.
Наиболее распространенные углы наклона находятся в диапазоне 8-15 градусов.
Если угол наклона слишком маленький, кровля может прогнуться под большим количеством осадков
Безусловно, маленькие углы наклона вынуждают делать усиленную гидроизоляцию.
Если вы готовы приобрести качественный материал от надежных производителей, выполнить монтаж кровли по всем правилам, вы сумеете сделать крышу гаража надежной, долговечной и безопасной. Обязательно соблюдайте технологию монтажа, чтобы кровля соответствовала всем необходимым техническим характеристикам.
Так же внимательно смотрим как не надо крепить на крыше профнастил.
Что делать, если на крыше из профнастила располагается труба
Чтобы профлист герметично примыкал к трубе, на скате крыши необходимо устанавливать внутренний фартук из планок примыкания. Планку нужно приложить к трубе и отметить на ней верхний уровень планки. Отмеченная линия – линия пробития штробы, которую после установки нужно обязательно промыть водой и очистить от пыли.
Устанавливать внутренний фартук нужно на нижней стене трубы, подрезав нижнюю планку, установив и закрепив ее при помощи саморезов.
Нахлест обустраивается, как минимум, в 15 см. Край планки, вставляемый в штробу, нужно загерметизировать.
Под нижние элементы внутреннего фартука подводится лист с отбортовками, так называемый галстук, который обеспечит сток скопившейся воде.
Направлять галстук необходимо в ендову или карниз. Следом монтируют профлисты, а за ними – верхние планки, закреплять которые нужно на трубе, не заводя в штробу. Не допускайте частой ошибки монтажа, при которой фартук изоляции не заведен под лист профнастила в месте примыкания трубы. Такая ошибка создаст все условия для проникновения влаги под листы профнастила.
Простая и подробная инструкция по монтажу профлиста поможет не допустить множества типичных ошибок, сделать надежную и крепкую кровлю, которая прослужит своим владельцам долгие годы!
Предлагаем уделить несколько минут видеоматериалу, расположенному ниже. В нем описаны основные правила монтажа профнастила на крышу:
Выбор конструкции
Основные типы крыш.
Для того, чтобы определить маркировку кровельного покрытия, его габариты и количество доборных элементов, необходимо определиться с конструкцией будущей крыши. В современной строительной практике существуют следующие типы кровли:
- плоские (рекомендован НС 75);
- односкатные (рекомендован НС 57);
- двускатные (рекомендован Н 60 и выше);
- мансардные (рекомендован Н107);
- шатровые (рекомендован ПК);
- вальмовые (рекомендован НС 35);
- многощипцовые (рекомендован С 20 -21)
- конические (рекомендован ПГ 20-35);
- купольные (рекомендован ПГ 20-44);
- комбинированные.
Наиболее популярным проектом является двускатная крыша. К ее преимуществам относятся:
- простота монтажа стропильной конструкции;
- равномерное распределение атмосферных осадков и их быстрый сход;
- возможность обустройства мансардного этажа.
Независимо от размера и типа крыши, для ее возведения используются доборные элементы.
Готовимся к работе правильно
В первую очередь вам нужно взять все необходимые инструменты:
- молоток;
- рулетку;
- строительный шнур;
- шуруповерт;
- электрическую дрель;
- саморезы;
- электрические ножницы.
Обязательно определите заранее точные объемы материала, который вам понадобится для работы. Для этого замеры должны быть правильными. Также надо заранее выбрать лучший вариант расположения листов. Учитывайте, что вам следует сократить количество отходов до минимума. И обязательно позаботьтесь о защите от коррозии: участки, где вы делали резку металла, непременно обрабатывают специальным антикоррозийным составом.
Нюансы климатических условий тоже имеют большое значение. Например, при сильных ветровых нагрузках все крепления должны быть максимально надежными.
