Мансардные крыши частных домов: виды, варианты, устройство

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

• укладка мауэрлата, который будет распределять нагрузку;
• монтаж балочных элементов;
• установка стоек;
• стяжка стоек прогонами;
• крепление ригелей;
• установка стропил скатов, создание конька;
• обшивка фронтонов;
• создание обрешетки, свесов, карнизов, отливов;
• на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
• формирование контробрешетки;
• гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
• между стропилами укладываются листы минеральной ваты (другого утеплителя);
• с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
• поверхность выравнивается плитами ОСБ, другим материалом;
• монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата. Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция

Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

• по фронтам здания монтируют П-образные стойки;
• строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
• с ориентиром на шнур устанавливают остальные арки;
• соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил

Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Сложности и особенности обустройства мансардной кровли

При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

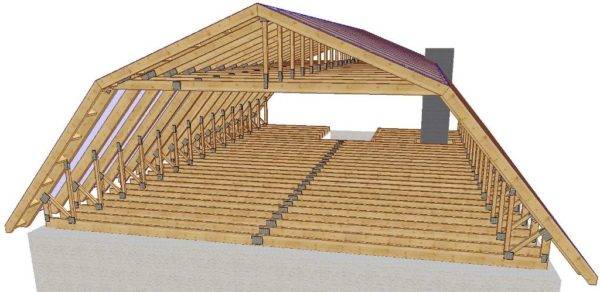

Стропильная система мансардной крыши

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами

Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.

Материалы и оформление

Основные строительные материалы при обустройстве мансарды – дерево, металл или армированный бетон. Независимо от того, как она будет использоваться и будет ли вообще, нужна профессиональная изоляция и защита от непогоды. Окна желательно выбирать с глубокой посадкой и не пользоваться монтажной пеной при установке. А вот отделочные материалы подойдут почти любые!

Отделка пола

Учитывай, что пол мансарды – это потолок нижнего этажа, поэтому в первую очередь позаботься о качественной шумоизоляции. Чаще всего укладывается пол по лагам – это удобнее и быстрее. Поверх каркаса и подложки настилается ламинат или высокопрочный линолеум, а реже – плитка или паркет. Рекомендуем избегать слишком тяжелых материалов, вроде натурального камня.

Отделка стен

Для отделки стен лучше подойдут пластичные материалы, которые легко переносят незначительные смещения и деформации, свойственные кровле. Такие колебания незаметны на первый взгляд, но слишком жесткая облицовка со временем деформируется или потрескается. Также обычно не используется пластик – он недостаточно экологичен, особенно при перегреве в жару.

Классическое решение – натуральное дерево, которое всегда смотрится тепло и уютно. Оно создает дополнительную изоляцию, обеспечивает стабильный теплообмен и поддерживает здоровый микроклимат

Из более бюджетных материалов – обрати внимание на фанеру, вагонку, сайдинг и гипсокартон. Их можно красить, лакировать и даже оклеивать виниловыми или флизелиновыми обоями

Дизайн потолка

Особенность потолка мансарды – его сложные геометрические формы, которые нужно грамотно подчеркнуть. Но сначала позаботься о хорошем утеплителе и кровельном покрытии, иначе летом комната будет перегреваться, а зимой – промерзать. А заодно продумай заранее систему отопления и вентилирования, чтобы в помещении можно было жить.

Самый бюджетный облицовочный материал – гипсокартон, который легко спрячет изоляционный пирог и любые недостатки. В него легко встроить любое освещение и можно делать многоуровневые конструкции. Деревянная вагонка или имитация бруса не такие гибкие в использовании, но зато теплые и уютные.

Открытые балки сохраняют ту самую атмосферу мансарды загородного дома и обеспечивают дополнительную изоляцию. Можно оставить и подчеркнуть оригинальную стропильную конструкцию или использовать декоративные балки. К ним удобно крепить подвесные светильники, люстры, монтировать вентиляцию и электропроводки.

Натяжные полотна подойдут только для мансард с простой конструкцией потолка. Их главное преимущество – водонепроницаемость, так что они спасут, если крыша вдруг протечет. В таком случае достаточно будет вызвать мастера и аккуратно слить воду после ремонта кровли.

О мансардных кровлях

Особенности конструкции мансарды

Строго говоря, конструкция мансардной крыши не слишком сильно отличается от конструкции любой другой кровли с чердаком. Мансарда — это утепленное и «облагороженное» помещение под скатами, которое может использоваться как полноценная жилая комната. Это обеспечивается за счет внесения в схему сооружения ряда изменений:

Каркас типовой мансарды выглядит примерно так

1. Каркас. Если для устройства чердака используется все пространство под кровлей, то при сооружении мансарды часть пространства под скатами отсекается. При этом внутри возводятся дополнительные опоры, которые не только повышают жесткость каркаса, но и выступают в качестве основы для обшивки стен полученного помещения.

1. 2222Потолок. Здесь возможны два варианта. Для ломаной крыши оптимальным решением будет устройство плоского потолка, перпендикулярного стенам — небольшой угол скатов в верхней части кровли это позволяет. В двускатных конструкциях потолок делают в форме трапеции: плоская часть посередине и два ската, соединяющие ее с низкими боковыми стенами. Также можно вообще отказаться от потолка, просто обшив скаты досками или гипсокартоном до места их соединения под коньком.

Вариант оформления потолка с низкими стенами и скатами по бокам

1. 3333Тепло-, гидро- и пароизоляция. Устройство мансардной крыши частного дома обязательно должно включать все эти работы — иначе помещение получится непригодным для постоянного проживания. Гидроизоляцию обеспечивает кровельный пирог (мембрана + кровельный материал), теплоизоляция укладывается между стропилами, а пароизоляция размещается под обшивкой.

Под скатами крыши обязательно монтируется толстый слой теплоизоляцииДля отделки чаще всего применяют природные материалы — вагонку, фальш-брус и т. д.

1. 4444Отделка. Поскольку значительная часть поверхностей внутри мансарды сформирована либо скатами кровли, либо внутренними опорными конструкциями, оставлять эти поверхности без отделки нельзя. Для деревянного дома чаще всего выбирают вагонку, в зданиях из кирпича или блоков может применяться также обшивка на основе влагостойкого гипсокартона.

Основные преимущества решения

С точки зрения удобства использования мансардная крыша — это отличный вариант для как компактных коттеджей, так и для достаточно больших домов.

Дополнительное личное пространство, полученное при обустройстве помещения под кровлей, точно не будет лишним!

Основные плюсы мансард:

1. Дополнительное жилое пространство. Здесь все очевидно — мы получаем еще одну (или не одну!) комнату, которую можно использовать как кабинет, гостевую спальню и т. д. В зависимости от качества теплоизоляции помещение можно сделать как летним, так и всесезонным.
2. Экономия пространства на основном этаже. Наличие мансарды позволяет более рационально спланировать другие помещения. Так, например, при вынесении спальни в подкровельное пространство можно сделать более просторную гостиную.

При правильном подходе вместо чердака мы получаем отличную жилую зону

1. 3333Улучшение микроклимата. Теплая комната под кровлей выступает в роли своеобразного буфера для воздушных масс. При этом мансарда обеспечит не только теплоизоляцию, но и нормализацию влажностного режима — если, конечно, мы правильно оборудуем кровельный пирог.
2. Экономия средств. В среднем цена материалов для устройства мансарды будет на 30–60% ниже, чем для сооружения полноценного второго этажа. Да, полезной площади тоже будет меньше, но если стоит вопрос оптимизации бюджета — это вполне подходящий вариант!

Постройка мансардной крыши обойдется дешевле, чем возведение второго этажа

Справедливости ради, нужно сказать и о недостатках. Все они касаются сложности устройства мансарды: если работать «спустя рукава», то есть риск получить холодное помещение, в котором будет постоянно собираться конденсат.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.
