Кухонный гарнитур: компоновка, проектирование, чертежи, изготовление, сборка

Нюансы, которые требуется учесть при самостоятельном изготовлении мебели

Самостоятельное изготовление мебели связано с некоторыми нюансами, о которых необходимо знать заранее. Желательно иметь минимальный навык работы с инструментами и знать о свойствах материала, который будет использован для изготовления мебели.

Мебель из массива для бани

Учесть потребуется следующее:

1. Стоимость сырья указывает на его качество. Поэтому в качестве материала мебели для дачи можно выбрать более дешевое сырье, нежели для квартиры. Учесть придется и условия эксплуатации.
2. Работа по изготовлению мебели требует физической силы, особенно при работе с массивом.
3. Не стоит рассчитывать на то, что на изготовление изделия уйдет мало времени. Наоборот, особенно при недостатке опыта, качественный результат своих трудов можно получить спустя несколько дней, а то и недель.

Обеденная группа из массива

Проектирование кухни своими руками

Изготовление кухонного гарнитура начинают с проекта. Для проекта требуются габаритные размеры места, где она будет установлена. После чего можно начать подбирать составные элементы.

Рис.1. Чертеж кухонного гарнитура с размерами.

Кухонный гарнитур состоит из ящиков, в которых может быть различное наполнение, начиная с полок и заканчивая выдвижными корзинами. Для отделений как верхнего, так и нижнего рядов установлены стандартные размеры по ширине начиная с 15 см до 100 см, с шагом 5 см, т.е. 15, 20, 25, 30, 35 см и т.д. Знать их нужно для проектирования.

При подготовке проекта следует руководствоваться стандартными размерами, т.к. вся фурнитура изготавливается с их учетом.

Определяя компоновку следует принимать во внимание, что стандартная высота ящиков нижнего ряда составляет 72 см, верхних может быть 60, 72 или 90 см. Глубина нижнего ряда 55 см, верхнего 30 см

Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально.

В том случае если стандартными ящичками не заполняется все пространство, отведенное под кухню, то в оставшимся месте делают либо полки по индивидуальным размерам.

Отличительной особенностью обладает угловой кухонный гарнитур. Угловой кухонный шкаф может быть нескольких вариантов: прямой (рис. 2) и с углом 135 градусов (рис. 3). Та же особенность относится и к верхнему ряду (рис. 4).

Рис.2. Прямой угловой кухонный шкаф чертеж. Нижний ряд.

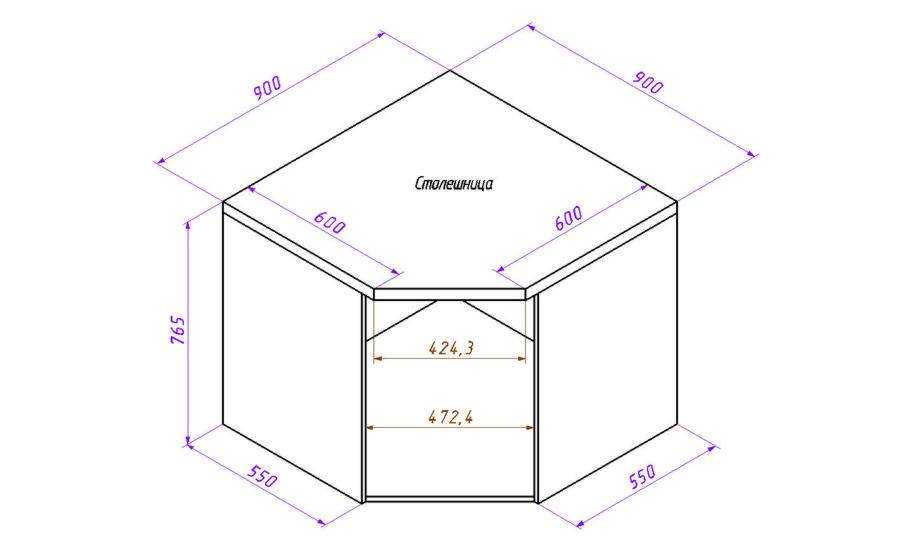

Рис.3. Угловой шкаф кухни чертеж. С углом 135 градусов.

Рис.4. Угловой навесной кухонный шкаф чертеж.

Угловая тумба под мойку (чертеж см. выше) часто используется если площадь помещения позволяет, для маленьких кухонь прямой шкаф. Таким образом, в прямой устанавливается прямоугольная или круглая мойка, в угловой – угловая или круглая.

Подготавливая проект мебели на кухню следует соблюдать следующие рекомендации:

• Место под установку плиты должно быть равно ширине ее самой, обычно это 50, 60 см.
• Для встроенной плиты шкаф должен быть шириной 60 см и глубиной не менее 55 см. Тоже относится и для духовки.
• Пространство под вытяжку должно быть 60 см для встроенной и 90 для остальных типов.
• Расстояние между вытяжкой и плитой должно быть не менее 70 см. Шкаф для встроенной вытяжки по высоте должен быть на 30 см меньше остальных.
• Пространство под холодильник должно быть не менее 60 см.
• Выкатные корзины устанавливаются в кухонные шкафчики только стандартного размера.

Кухня с нуля

Итак, почему же я решила собрать гарнитур по собственному эскизу?

Причин несколько:

Цена собранного с нуля гарнитура будет намного ниже готового варианта

1. У вас появится возможность создать гарнитур, который идеально подойдет по размерам и конфигурации кухни, с учетом всех ее особенностей.
2. Вы получите по-настоящему эксклюзивную мебель с уникальным дизайном.

Дизайн гарнитура будет уникальным и именно таким, каким вы захотите его видеть

Еще один вариант интересного дизайна

Такой гарнитур позволит использовать каждый сантиметр с максимальной пользой.

И последняя по порядку, но никак не по важности, причина – на подобном строительстве вы сможете сэкономить до 50% от стоимости мебели.

Как видите, причин для создания кухни достаточно. Думаете, что в процессе монтажа потребуются дорогостоящие инструменты или особые навыки? Спешу заверить, собрать гарнитур можно при наличии прямых рук и наличия инструментов. О том, как рассчитать кухню самому, не имея при этом особых навыков, читайте ниже.

У собственноручно собранных кухонь преимуществ больше, чем недостатков

Выдвижные ящики

Ни для кого не секрет, что различные выдвижные системы являются основой современной кухни. Но многие испытывают неприятное чувство при знакомстве с ценами на различные готовые решения от европейских производителей. Количество ящиков, которое хочется иметь на своей кухне, умноженное на количество долларов в которое их оценивает продавец, отнюдь не равно количеству рублей, которые предполагается потратить на эту покупку.

Как можно сэкономить и не проиграть в функциональности и надежности? Нам нужны ящики, созданные по требуемым нам размерам, полного выдвижения и осуществляющие плавное закрытие с доводкой.

Смысл всех готовых систем выдвижения, это продажа комплекта направляющих и части деталей для создания ящиков различных размеров. Приобретая комплект, вы не получаете полностью скомплектованный набор для сборки выдвижного ящика, а вынуждены заказывать распил части деталей – как правило дно ящика и заднюю стенку.

Если пойти на то, чтобы сделать ящики полностью из лдсп, то можно существенно снизить расходы. В этом случае используются направляющие скрытого монтажа, которые выпускают те же производители. Процесс проектирования необходимо начинать именно с выбора направляющих, так как конструкция ящика привязана к техническим особенностям механизма выдвижения.

Я использовал направляющие фирмы Blum, с динамической нагрузкой до 40 и 60 кг. На фото видно, что боковины ящика выступают ниже плоскости дна (13 мм.). Все рекомендации по присадочным размерам и особенностям монтажа есть в каталоге производителя.

На счет фирмы Blum, хочется сказать несколько слов. Рекомендовать к покупке фурнитуру этого производителя, это как советовать к покупке автомобили мерседес. Производителей достаточно много и Blum один из самых именитых. Его изделия надежны, функциональны, долговечны и как следствие – не дешевые.

Но всегда ли оправдано приобретение всей кухонной фурнитуры именно этого бренда? На профильном форуме поднимался подобный вопрос и вот что решил коллективный разум: есть один вид распространенных устройств, где альтернативы Blum по различным параметрам, просто не существует. Это складной подъемник Aventos HF.

Относительно петель, направляющих и прочего, мнение форумчан не было столь категорично. Собственно я и собирался приобрести подъемники от Blum, а направляющие и петли уже выбрал и собирался покупать фирмы Grass, но поездка в пермское представительство Blum изменила мои планы.

Кроме того, что они мне предложили цену за подъемник ниже, чем указана на сайте, по направляющим вопрос также решился в пользу Blum. При разнице в 150 рублей с комплекта, я думаю, выбор очевиден.

Всего на кухне будет два модуля с выдвижными ящиками, по четыре штуки в каждом. Нижний сделан для хранения крупный посуды и имеет полезную глубину 240 мм. Три остальных равны по высоте и вмещают предметы до 110 мм.

Это – тумба, над которой устанавливается варочная поверхность

Обратите внимание на установку связей, они расположены под верхним выдвижным ящиком и не перекрывают циркуляцию воздуха, необходимую при работе газовых горелок. Щели в 6 мм

между фасадом верхнего ящика и столешницей достаточно для воздухообмена.

Обратите внимание на присадочные размеры при сборке ящиков, так как для двух, внешне похожих, направляющих одной фирмы, но с разными артиклями, может меняться важный для сборки параметр. Обратился я за размерами не в каталог фирмы, а просто забил в поиск “установка направляющих Blum” и выполнил сверление по схеме из статьи

Итог – ошибка в расположении глухого отверстия в задней стенке ящика.

Хорошо что подобную ошибку можно исправить с помощью шкантов и капли ПВА. Забиваем буковый шкант в отверстие, предварительно нанеся клей.

Отпиливаем вровень с плоскостью и намечаем шилом центр нового сверления.

После этих действий ящик уверенно фиксируется на направляющей и исправно работает. Так как исправленное отверстие расположено на внешней части задней стенки, ошибку и ее исправление никто не увидит.

Выбор материала мебели

Производители чаще всего используют такие материалы:

1. ДСП. Прессованная древесина со стружкой. Как правило, покрыта защитным и декоративным слоями. Это самый дешёвый материал, но не самый экологически чистый, потому что выделяет токсичные формальдегиды. Есть разновидность ламинированного ДСП, который обладает дополнительным защитным покрытием.
2. МДФ. Наиболее дорогой среди материалов. Полностью экологичен, а также пригоден для различных вариантов декорирования.
3. Пластик. Этот материал используется только в качестве декорирующего, в виде плит толщиной 0,6-1,2 мм. Хотя он добавит основному материалу гарнитура (ДСП или МДФ) прочности и долговечности, поскольку защитит его от лишней влаги. Также устойчив к царапанью и средним механическим повреждениям.
4. Рамочный фасад. Тоже выполняет декорирующую функцию при ином основном материале. Рамка позволяет использовать облицовку на ваш выбор – пластик, МДФ или металл. После определённого времени пользования вы сможете сменить дизайн всей кухни, заменив пластины в рамках.

Правильные замеры и работа над эскизом

В качестве примера можно рассмотреть прямолинейное размещение гарнитура ввиду простоты дальнейшего выполнения. Как правило, данный тип расположения свойственен для маленьких помещений. Так кухонная мебель сможет выглядеть более эстетично, а пространство станет намного функциональнее. Кроме того, останется больше места для перемещения.

Следует сразу заметить, что, согласно законам современного дизайна компактных кухонь, а также для удобства использования такого помещения, подобная расстановка весьма оправдана. Непременное условие — грамотное размещение отдельных предметов мебели.

Так, оптимальной последовательностью расстановки является следующая:

• холодильник;
• раковина;
• плита.

Так почему это расположение оптимально? Все упирается в основную задачу кухонного дизайна — попытаться достичь максимального удобства, а также упростить жизнь хозяйке, сделав интерьер максимально эргономичным.

Довольно важный момент планирования — заострить внимание на том, не станет ли препятствовать открытое окно или дверь функциональной зоне. Ежели будут мешать, стоит совершить перестановку

Именно поэтому многие специалисты против размещения плиты в угловой зоне у оконного проема.

• Во-первых, порыв ветра сможет погасить пламя газовых конфорок, что не безопасно.
• Во-вторых, в открытом виде окно перекроет доступ к плите, что крайне неудобно.

Работа кипит, фасады приобретают новый вид

После очистки от плёнки фасады готовы к окраске, однако предварительно их следует загрунтовать. Для этой цели прекрасно подойдёт адгезионный грунт. У него довольно густая консистенция, поэтому вполне достаточно нанести всего один слой, что значительно ускорит работы.

ФОТО: YouTube.comАдгезионный грунт для подобных целей просто незаменим

Грунт наносится при помощи валика. При этом нужно следить, чтобы он лёг равномерным слоем. Для этого после того, как он нанесён, можно пройтись по поверхности отжатым валиком, который уберёт излишки. В среднем такие составы на акриловой основе сохнут около двух часов.

ФОТО: YouTube.comФасады загрунтованы, осталось подождать, пока они просохнут

А пока сохнут фасады, без дела сидеть также не придётся. Ведь ещё много поверхностей, которые будут окрашены. Это и боковые стенки, и внутренние части открытых шкафчиков для бытовой техники. Не стоит забывать и о газопроводе, который зачастую находится на самом видном месте.

ФОТО: YouTube.comПока фасады подсыхают, стоит загрунтовать остальные окрашиваемые поверхности

Окраска поверхностей, нанесение лака

Краску, как и лак, лучше выбрать также на акриловой основе. Такими составами можно работать и дома, никакого токсичного запаха от них не будет. Сначала покрываются уже высохшие дверцы, после чего ─ остальные элементы кухонного гарнитура. Исключение составляет лишь планка подиума под стенкой. На неё совершенно другие планы, но об этом позже. Краску лучше наносить в 2 слоя, естественно, дожидаясь высыхания предыдущего. Это позволит получить более глубокий чёрный цвет.

ФОТО: YouTube.comОкраска кухонного гарнитура в самом разгаре

Финишным покрытием, как всегда, служит лак. При нанесении акрилового матового лака на чёрную поверхность кажется, что цвет меняется, однако после высыхания этот эффект пропадёт. Полосы необходимо убирать тем же валиком, тщательно его отжав. И ещё, матовый лак не стоит наносить более чем в 2 слоя, в отличие от глянцевого. Это может испортить внешний вид фасадов.

ФОТО: YouTube.comРабота с нижними фасадами подходит к концу

Монтаж обновлённых фасадов и промежуточная оценка результата

Когда фасады полностью просохли, их можно вешать на место. Изначально планировалось оставить старые чёрные ручки, но впоследствии концепция поменялась.

ФОТО: YouTube.comНижние фасады готовы, можно переходить к верхним

Но для начала стоило взглянуть, что же получилось. И первым, кто оценил работу, оказалась наша любимая малышка.

ФОТО: YouTube.comКошке работа пришлась явно по душе

Как рассчитать размеры фасадов для прямой кухни своими руками

По известным габаритам кухонных столов-тумб и навесных шкафов легко рассчитать размеры фасадов. К этим расчетам следует подойти максимально внимательно, поскольку это, пожалуй, самая затратная и видимая часть. Любые огрехи и «пролеты» в размерах никак не скроешь, придется перезаказывать дверцы заново.

То есть при высоте кухонных модулей 720мм, высота фасадов будет 716мм.

При ширине модуля в 600мм и закрывании двумя дверцами, ширина фасадов за минусом боковых зазоров равна 600/2-2=298мм. И минус центральный зазор между двумя створками по 1мм на каждую сторону, получается 297мм.

Таким образом, для короба 720х600 нужны две дверцы размером 716х297мм.

Аналогичным образом высчитываются и размеры фасадов выдвижных ящиков. Не забывайте отнимать зазоры между ними!

Осталось заказать распил деталей ДСП в размер с оклейкой торцов, ДВП и фасады, закупить фурнитуру и крепеж для сборки модулей кухни.

Верхние модули

Настенные модули могут быть выполнены в трех вариантах: вертикальные, горизонтальные и прямоугольник. При выборе любого из них, стоит учитывать основное правило: высота шкафа должна быть такой, чтобы верхние полки были в свободном доступе.

Высота верхних шкафов должна позволять свободно до них дотянуться.

Верхний навесной модуль можно изготовить с размерами:

1. параметры: 800х720;
2. боковые стены: 300х720;
3. верх, низ, полка: 300х768.

Пример схемы расчета верхних кухонных шкафов.

Выдвижные ящики

Популярный мебельный шкафчик для нижнего ряда обычно содержит четыре выдвижных ящика. Он удобный, функциональный и простой в изготовлении.

Выдвижные ящики довольно просты в изготовлении.

Можно остановить свой выбор на модуле с такими габаритами:

1. ширина: 400;
2. боковые стены: 500х722;
3. поддон: 500х368;
4. выдвижные конструкции: 140х500;
5. нижняя планка: 100х400.

Размер выдвижных ящиков зависит от ваших собственных нужд.

Можно уменьшить количество ящиков, тем самым, увеличив их полезный объем. Или сделать различной высоты, под собственные нужды.

Количество ящиков можно как уменьшить, так и увеличить по своему желанию.

Встроенная кухня

Особенное внимание необходимо уделить мебели, в которую потребуется встроить технику. При расчете размеров шкафов учитывают габариты варочной поверхности, духового шкафа и посудомоечной машины, которые можно отыскать в инструкции

Под встроенную бытовую технику придется произвести максимально точные расчеты.

На основании замеров для тумбы 600х500 мм можно выполнить расчеты под свою технику:

1. боковые стены: 500х722;
2. верх, низ: 500х568;
3. нижняя планка: 100х600.

При планировании встроенной кухни нужно учитывать размеры техники.Варочная поверхность не должна находиться рядом с холодильником.

Также от плиты до мойки нужно соблюсти дистанцию не менее 500 мм.

Между раковиной и плитой должно быть расстояние не меньше полуметра.

Установка мойки

Прежде чем устанавливать мойку, нужно точно определиться с её месторасположением. Мойка врезается в столешницу, исходя из точного расположения тумбы.

Пошаговая инструкция:

• Мойку переворачиваем вверх дном, кладём её на столешницу и очерчиваем карандашом периметр.
• Теперь делаем внутреннюю разметку, исходя из того, что мойка должна встать на столешницу с некоторым запасом после прорезки окна, и её отбортовка перекроет зазоры. Последние нужно производить внимательно, ни на что не отвлекаясь, чтобы не испортить дорогостоящую столешницу.
• Сверлим отверстия в столешнице по периметру будущего окна под мойку. Их достаточно просверлить 4 штуки по углам. Диаметр отверстий должен быть таким, чтобы пилка маятниковой пилы (электролобзика) свободно заходила в них.
• Лобзиком вырезаем окно. Вырезав его, место реза нужно обработать силиконом, чтобы предотвратить попадание на срез влаги. В противном случае столешница может разбухнуть и довольно быстро прийти в негодность. Силиконом нужно сделать ещё и буртик по периметру окна, для того чтобы края мойки герметично приклеились к столешнице.
• Крепим мойку посредством прилагаемого крепежа.

3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

• ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
• Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
• ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
• Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА

Нижний угловой шкаф кухни (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт. Дно, крыша – 800 х 800 – 2 шт. (см. эскиз) Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

Тумба №8

Детали:

Бок – 550 х 812 – 1 шт. Бок (задняя стенка) – 284 х 812 – 1 шт. Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

Простота и функциональность конструкции

Конструктивные варианты

Если вы отдаете предпочтение последнему варианту и всю работу хотите проделать сами, то в таком случае вам следует продумать конструкцию гарнитура. Как правило, лучшего всего выбрать простую, функциональную и удобную конструкцию. Под эту категорию подходит классическая кухня, тумбы которой имеют выдвижные ящики и распашные дверцы. Такая конструкция обладает большим количеством плюсов. Вот некоторые из них:

• Возможна модульная сборка. В этом случае каждый элемент проектируется и собирается в отдельности.
• Такой гарнитур будет подходящим решением как для большой, так и для маленькой кухни.
• Существует большое количество строительных материалов, которые позволяют реализовать такой проект.
• Эта мебель долговечна, практична, вместительна и удобна.
• Создать такую конструкцию сможет даже непрофессиональный столяр.
• В классической кухне вам не придется работать с кривыми линиями, что облегчает работу.
• Используются простые механизмы.
• Можно без проблем выбрать подходящую фурнитуру, фасады и столешницы.

Кроме всего прочего, такой кухонный гарнитур при необходимости можно переделать или модернизировать, так как вы лично будете знать месторасположение каждого болтика!

Чертежи и размеры навесных кухонных шкафов

Есть определенные стандарты для навесных кухонных модулей:

• Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
• Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
• Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.

Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:

Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:

Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:

Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.
