Лестница гусиный шаг своими руками + фото

Особенности конструкции

Данный вариант лестниц представляет собой обычный каркас с необычными ступеньками: одна часть заметно уже другой, а располагаются они с чередованием этих сторон.

Лестничные пролеты под них делают прямые или с поворотами, а особенность формы опорных деталей сильно уменьшает размеры прохода, что заметно экономит пространство. За счет малых размеров может вписаться не хуже винтовой разновидности.

Отличительной чертой является то, что вне зависимости от того, спускается человек или нет, сколько маршей построено, движение начинается всегда с одной ноги, которой удобнее заходить.

Еще один вариант оформления

Несмотря на значительные удобства, подобные построения не устанавливают внутри домов постоянного проживания. Охотнее возводят на дачах, небольших коттеджах.

Чаще всего в качестве основного сырья используется дерево, но иногда можно встретить выпиленные из другой разновидности материала приступка.

Несущим элементом может стать косоур или тетива, но в первом случае будет занято меньше места.

Угол наклона такой лестницы не сильно отличается от предписанного стандартами безопасности, а ступени располагают с учетом среднего размера шага взрослого человека.

Форма проступи может быть разной: клиновидной, сферической, как английская буква h.

Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.


Развёртка лестницыИсточник know-house.ru

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

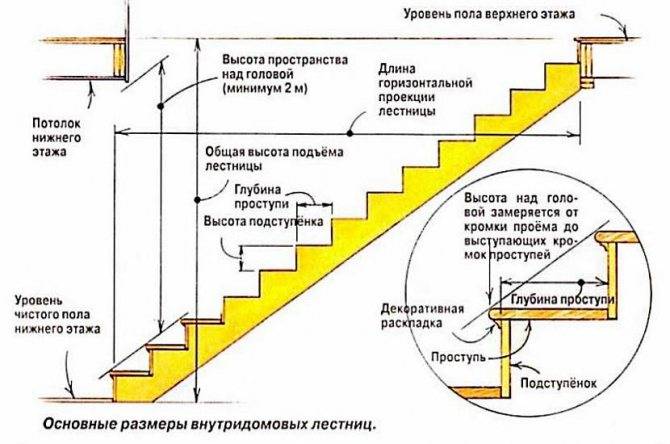

Основные размерыИсточник massivmasters.ru

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Крутизна

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Ступеньки

При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.

Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.

Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.


Определение размеров ступенейИсточник i1.wp.com

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

  • Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
  • Устройство нескольких забежных ступеней.

Удобная лестница: какая она?

Под удобной лестницей обычно понимается безопасный, уверенный, без внутренней напряжённости подъём и спуск на верхний-нижний этаж. Но это образные и размытые критерии, часто очень индивидуальные.

Правильные расчёты помогу вам сэкономить время и деньги

Архитекторы, создавая лестничные конструкции, оперируют усреднёнными нормами длины шага, размера ступни, возрастными и физическими возможностями человека. Все показатели переводятся в формулы и оптимальные решения.

Формула удобства по длине шага

Шаг каждого человека различен, но, в среднем, для взрослого он составляет 63 см. Опираясь на этот показатель, выведена формула удобства лестницы: 2h + b = S. Здесь h обозначена высота подступенка, b – ширина проступи, S – длина шага усреднённая, равная 63±3 см.

Из формулы следует практический понятный вывод: увеличивая подступенок на 1 мм – ширину проступи, следует убавлять на 2 мм.

Но при увеличении высоты подступенка происходит увеличение уклона, а проступь слишком узкая. Если уклон слишком мал, то излишне широка проступь.

В этом видео вы узнаете, как рассчитать лестницу:

Удобство и затраты сил на передвижение по лестнице

Уклон, который необходим для наименьших затрат усилий человека при подъёме либо спуске, определяется формулой b – h = 12 см. Так считают учёные института психологии труда им. М.Планка.

Удобство и безопасность

Ширина поверхности проступи считается определяющим фактором в обеспечении безопасности спуска. Если ширина ступени мала, то есть опасность того, что нога соскользнёт. При излишне широкой проступи человек вполне может не рассчитать движение и как бы зависнуть на краю. Формула b + h = (46±1) см определяет оптимальное соотношение размеров ступени и подступенка.

Виды лестниц, с точки зрения удобства эксплуатации

Межэтажные лестницы по устройству разделяются на три типа:

  1. Винтовые (спиральные) лестницы. Занимают очень немного полезной площади дома, эффектно смотрятся, но в эксплуатации неудобны, чаще используются как дополнительные и вспомогательные.
  2. Лестницы на больцах. В креплении используются больцы, специальные болты. Такой вид крепежа придаёт конструкции внешнюю лёгкость, но практичности и каких-либо дополнительных эксклюзивных свойств комфортности лестнице не добавляет.
  3. Маршевые. Традиционный вариант исполнения, оптимальный в эксплуатации. Лидирует в рейтинге по доступности изготовления и монтажа, возможности подбора индивидуальных решений, практичности и комфортности эксплуатации.

Простая рекомендация для расчётов

Размеры лестницы в существующем строении рассчитываются с учётом имеющегося свободного пространства в доме и высоты между полом и перекрытием. Сначала выбирается желаемая форма межэтажного перехода.

Самым распространённым решением является одномаршевая конструкция, которая хорошо вписывается в помещение с высотой комнат от 2 до 3,5 м. Неплохо сразу определиться с использованием подлестничного свободного пространства. Соотношение высоты помещения и длины лестницы в самом удобном варианте для подъёма и спуска должно быть 1:2. Это означает, что при высоте помещения 2,5 м длина лестничного марша будет 5 м.

Лестница утиный шаг: это практично

Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:

  1. Прямые;
  2. Криволинейные;
  3. Поворотные;
  4. Винтовые;
  5. Комбинированные;
  6. Забежные.

Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.

Лестница «утиный шаг» в доме

Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.

Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень

А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.

Некоторые нюансы использования лестницы «утиный шаг»

Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.

Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени

Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора

Самостоятельное изготовление лестницы «утиный шаг»

  1. Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
  2. Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
  3. Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
  4. Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
  5. Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.

Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.

Особенности проектирования межэтажных маршей

Для изготовления подобной конструкции своими силами без привлечения специалистов потребуются хорошие навыки выполнения разного рода операций. Самое простое сооружение вида «утиный шаг» представляет собой прямой марш с двумя несущими балками, расположенными по сторонам. К ним закрепляются ступени формой, отдаленно напоминающие гусиные лапки. Необычная их конфигурация позволяет вдвое уменьшить вертикальную проекцию конструкции.

Малогабаритные марши такой модели более сложной формы имеют в своем основании металлический модульный каркас. Для проектирования перехода, заставляющего копировать утиный шаг, потребуется хорошо развитое пространственное воображение.

Пошаговая инструкция по сборке лестницы

Процедура сборки следующая:

  1. Подбирают материал (дуб, лиственница, бук, сосна). Лучше использовать первые два варианта. Они крепкие и способны выдерживать значительные нагрузки. Заготовки должны быть качественными, без повреждений.
  2. Определяются несущие элементы (косоур или тетива), а также вид используемого материала: древесина или металл.
  3. Выполняется схема или чертеж будущей конструкции, по которому вырезаются все элементы.
  4. Ступени пронумеровывают, чтобы не запутаться и быстро собрать лестницу.
  5. Работы следует выполнять на ровной поверхности. Для проверки качества сборки используют уровень.
  6. Молоток должен быть прорезиненный или деревянный, чтобы не навредить дереву.

Работы по выполнению чертежа, изготовлению элементов с последующей сборкой аналогичны другим типам лестничных конструкций. «Гусиные» марши устанавливают в домостроениях с комнатами небольшой площади, экономя значительную часть пространства. На ступеньки укладывают коврики, которые не только придадут лестнице дополнительный комфорт, но и сделают ступени нескользкими.

Бетонные лестницы

Бетонные лестницы, изготавливаются использованием готовых железобетонных изделий. Их собирают с помощью кранов на несколько часов.Такие лестницы имеют одну особенность – их возводят только вместе с основным зданием. Поэтому такие лестницы нужно спроектировать заранее. Монтаж бетонных лестниц, происходит так:

  • сначала устанавливается каркас из арматуры;
  • готовый каркас устанавливается между этажами;
  • бетонная смесь замешивается и выливается в готовый каркас;

Опалубка снимается через 7 суток, а время затвердевания лестницы в целом происходит в течение 28 дней. Перед украшением, эти лестницы отшлифовывают.

Материалы для изготовления

Собрать лестницу можно из самых разных материалов.

  • Дерево. Наиболее дешёвый вариант, подходящий для лестниц любой конструкции. Материал легко обрабатывается, доски легко заменить при старении. Чтобы построить лестницу из дерева, понадобится минимум инструментов. Обработанные на заводе заготовки ступеней продают в любом строительном магазине.
  • Металл — практически вечный материал, который легко комбинировать с деревом, стеклом, пластиком. Конструкции из него прочны, легко поддаются окраске. Недостаток — шум при использовании.
  • Стекло используют в качестве ограждающей конструкции. В сочетании с металлическими балясинами придаёт лестнице современный вид. Стекло представляет опасность при ударных нагрузках, особенно в торцевую часть — необходимо установить защитные накладки.
  • Бетон — прочный материал, ступени никогда не расшатаются. При монтаже отличается трудоёмкостью. Различают монолитные литые и сборные конструкции, в которых ступени крепят к каркасу во время постройки. Для отделки часто используют натуральный или искусственный камень, имитацию горной породы.

Описание лестницы

История ее появления начинается еще в X веке, когда необходимо было подниматься на высокие башни замков, колокольни церквей. Поэтому конструкция получила второе название «лестница монаха», а из-за того, что шаги чередуются один за другим и нельзя запутаться, есть и третья интерпретация названия – «самба».


У данной конструкции имеются определенные особенности

Ступени выполняются в виде обрезанной под углом доски, поверхность которой покрывается специальным противоскользящим лаком или накладками. По бокам подъем имеет перила для безопасного осуществления подъема или спуска.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня

Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
