Лестница для частного дома: выбор типа, проект, расчет, постройка самостоятельно

Виды бетонных лестниц

Как вы уже заметили,  их можно разделить на два типа: сборные и монолитные. Конструктивно бетонные лестницы могут быть маршевые или винтовые.

Монолитные бетонные лестницы ведущие на второй этаж, на мансарду или подвал, возводят вместе со строительством всего дома. В противном случае придется строить лестницу из дерева или металла. Маршевая лестница проще в изготовлении, безопасна для пожилых людей и детей, однако в отличие от винтовой занимает больше пространства. Винтовая лестница интересна своим дизайном, она более компактна, под ее постройку не требуются центровые колонны.

Если лестница необходима снаружи дома, то к стене монтируют готовый железобетонный марш. Убедитесь в прямой поверхности грунта и его устойчивости, чтобы в случае чрезмерной нагрузки лестница не просела и вся работа не ушла на смарку. Обычно, в таких случаях место установки лестницы укрепляют щебнем и песком – 5 см песка и 5 см щебня, сверху залить цементным раствором на 2-3 см., в толщину. При выборе материала учитывайте, что в течении эксплуатации наружная лестница будет подвергаться природному воздействию.

Перила для лестниц могут быть самыми разнообразными из материалов на любой вкус: бетонные, металлические, деревянные, пластиковые, стальные.

Расчет бетонной лестницы ведется в зависимости от ее геометрических параметров, веса и прочности. Ширина обычно составляет 0,8-0,9 м, угол наклона ступеней 30-45 градусов, удобная глубина ступеней 30 см Если вы решили строить винтовую лестницу, то в таком случае лучше довериться специалисту, чтобы для вас провели расчет опалубки, учли размеры ступеней и высоту напольных покрытий.

Монтаж бетонной лестницы

Когда вы решили как будет выглядеть ваша бетонная лестница, из каких материалов она будет изготавливаться можно приступать к монтажу, технология которого одинакова для обоих типов лестниц.

Первым этапом является возведение опалубки. Опалубка – это конструкция, которая определяет форму будущей лестницы, чаще всего изготавливается из водостойкой фанеры или реже металла. Подпорки также изготавливаются из дерева. Не допускайте появлению скосов панелей или появлению между ними щелей, скрепляйте доски между собой с помощью саморезов.

Второй этап включает в себя армирование. Металлические прутья – основа любой железобетонной конструкции призванной выдерживать большие нагрузки. Арматура 10-12 мм в диаметре скрепляется сваркой или вяжется вручную в виде сетки в один-два слоя и размещается вдоль боковых щитов опалубки на расстоянии 10-12 см. Вместо металлической арматуры можно использовать композитные пруты.

После армирования следует установить доски для будущих бетонных ступеней лестницы, высота их обычно 17-20 см, но может варьироваться в зависимости от наклона лестницы. Бетонная лестница на второй этаж в частном доме может иметь различные размеры ступеней по желанию хозяина, главное, чтобы они были безопасными и удобными при эксплуатации. Перед бетонированием пластины из металла, в те места, где запланирована установка перил.

Третий этап непосредственно бетонирование. Заливка бетоном всей лестницы должна проводится за один раз. Начинают с нижний ступеней и постепенно заполняют бетоном всю лестницу до второго этажа. Бетон обязательно уплотняется с помощью вибратора.

Следует отметить, что марка бетона рекомендуется не ниже В15, а смешивать цемент лучше в бетономешалке.

После полного высыхания, спустя 7-14 дней можно снимать опалубку, нижние опоры убираются спустя 28 дней после бетонирования.

Облицовка бетонных лестниц делается по завершению всех строительных работ в доме. Чтобы не нагружать конструкцию рекомендуется проводить отделку бетонной лестницы с помощью дерева. К тому же дерево имеет отличный эстетический вид и хорошо подходит для любого интерьера. Но при желании можно использовать плитку, камень, ламинат, ковролин.

Плитка или камень довольно холодные, по таким ступеням неуютно ходить босиком, а при падении (к примеру, если в доме есть ребенок), такие материалы могут доставить нежелательные травмы. Плиткой укладывают маршевые бетонные лестницы, когда хотят добиться классического, строго вида интерьера, а обшивка бетонных лестниц ковровыми покрытиями придадут ступеням мягкость, к тому же они имеют хорошие звукоизоляционные свойства.

Лестница в квартире. Лестница с 1 на 2 этаж в дом – правила выбора и установки

Эта статья будет полезна тем, кто выбирает, какую лестницу установить на второй этаж в таунхаусе и коттедже

Совершенно не важно, сами вы будете её изготавливать и устанавливать или нанимать подрядчика. Важно чтобы Вы были уверены, что это идеальная и самая удобная лестница, которая ответит всем вашим потребностям

Вы узнаете, какие типы лестниц бывают и как определить подходящий именно в вашем случае.

Кстати, отвечу на вопрос: “Кто я такой, чтобы рассказывать вам о том, как правильно выбрать лестницы с 1 на 2 этаж?

Я генеральный директор Завода, который за 2017 год установил 500 этажей лестниц. Образно говоря, мы застроили лестницами 5 башен этажностью 95 этажей Федерации Moscow City. Полагаю, этого факта достаточно, чтобы Вы смогли дочитать эту статью до конца.

Определяем подходящий тип лестницы с 1 на 2 этаж

Для того чтобы определить, какая лестница из металла на второй этаж вам подойдет, нужно учесть следующие нюансы:

  • Технические вопросы
  • возможно ли в ваш дом установить лестницу и каким образом вы будете ее крепить к стенам,
  • какие функции кроме основной она должна выполнять,
  • Эстетика.  Вам нужно посмотреть много фотографий различных вариантов и выбрать себе 2-3 примера, с которыми вы придете к лестничнику и скажете: “Вот такую модель я хочу установить у себя дома”
  • Бюджет на лестницу. От этого зависит многое.

Я не зря начал с технических вопросов, а после перешел к эстетическим, так как это правильно с точки зрения безопасности и качества, но ведь обычно подобные статьи начинаются как раз с “вкусовых” вопросов. Людям так проще, но так как фотография вряд ли передаст вам информацию о стоимости лестницы и материале, из которого она изготовлена. Поэтому эта статья начинается с вводной структурной информации о том, как происходит ценообразование в этом сегменте, вы увидите красивые фотографии и сможете начать ориентироваться в ценовой политике, а после мы перейдем к техническому блоку.

Наш бы начальник цеха пошутил, сказав “первая часть статьи для женщин, вторая часть для мужчин”!)

Бюджет лестницы на 2 этаж

В интернете нигде не освещен этот вопрос (я долго искал и не нашел!) и многие не понимают, как именно происходит ценообразование лестницы с 1 на 2 этаж.Для того, чтобы разобраться в этом, для начала нужно понять чем отличаются производители лестниц между собой, а для этого нужно понять, чем отличается выпускаемая продукция у этих производителей.

При этом не важно, из какого материала будет изготовлена ваша лестница на второй этаж: бетонная, деревянная либо на металлокаркасе, принцип ценообразования следующий:

Далее, я расскажу подробнее про каждый тип и покажу наглядно, как выглядят лестницы в доме на 2 этаж в каждом сегменте. Большая вероятность, что после прочтения статьи вы, глядя на картинку в интернете, не сможете профессионально определить, как именно изготавливалась та или иная модель

“Внешность” зачастую не кричит о своей цене, поэтому важно глубоко понимать разницу в процессе производства , это нужно для того, чтобы вы могли задавать “правильные” вопросы подрядчикам и не обмануться при выборе

Конвейерное производство межэтажных лестниц

Такой процесс производства лестниц отличается от изготовления на заказ в первую очередь тем, что он выполняется большими партиями. У данного типа производства низкая себестоимость, поскольку при изготовлении не учитываются индивидуальные парамерты объекта, куда будет установлена лестница.

Различают два вида конвеерного процесса: серийный и конструктор. Об этом подробнее:

Серийные межэтажные лестницы.

Такие модели выпускаются в количестве от 1000 шт одного размера. Для этого изготавливается один проект лестницы, запускаются станки, люди в конвейере монотонно выполняют одну и ту же операцию. Этим обеспечена копеечная себестоимость такого выбора. Чаще всего, таким образом производят стремянки, но и более сложные конструкции так же можно встретить.

Пример серийной лестницы из дерева. Стоимость лестницы 67 000 руб.

Лестница на больцах из бука. Стоимость 131 000 руб.

Модульная лестница на монокосоуре. Цена 50 000 рублей.

Модульная лестница на двойном косоуре. Стоимость 56 000 рублей.

Модульная лестница из бетона

Серийная лестница из березы. Цена 60 000 руб.

Серийная лестница. Цена 125 000 руб .

Сборные лестницы на 2 этаж.

Такой тип очень ограничен в изменениях под параметры помещения и потребности заказчика. Изготавливаются так же, как серийные лестницы на 2 этаж в частном доме, но их качество выше, процесс производства сложнее, поэтому себестоимость несколько выше. Это модульные и готовые лестницы, доступные в интернет магазинах.

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

Система из клена

Вариация из бука

Дубовые лестницы являются самыми надежными и дорогими

Изысканный вариант из лиственницы

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

  • Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
  • Несущие опоры могут быть тетивными или косоурными.

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

  • Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
  • Ширину ступенек. Необходимый минимум 120 мм.
  • Ширина пролета (марша) не берется меньше 80 см.
  • Самая большая высота ступеньки 220 мм.

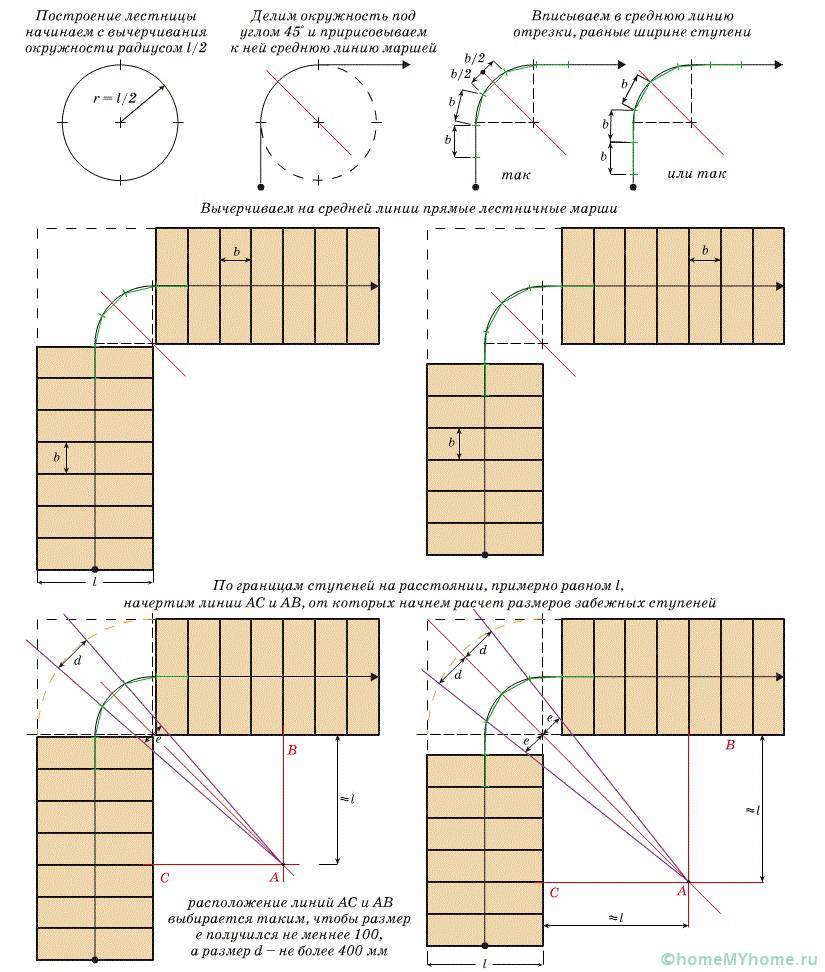

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

  • Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
  • Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
  • При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

  • Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
  • К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

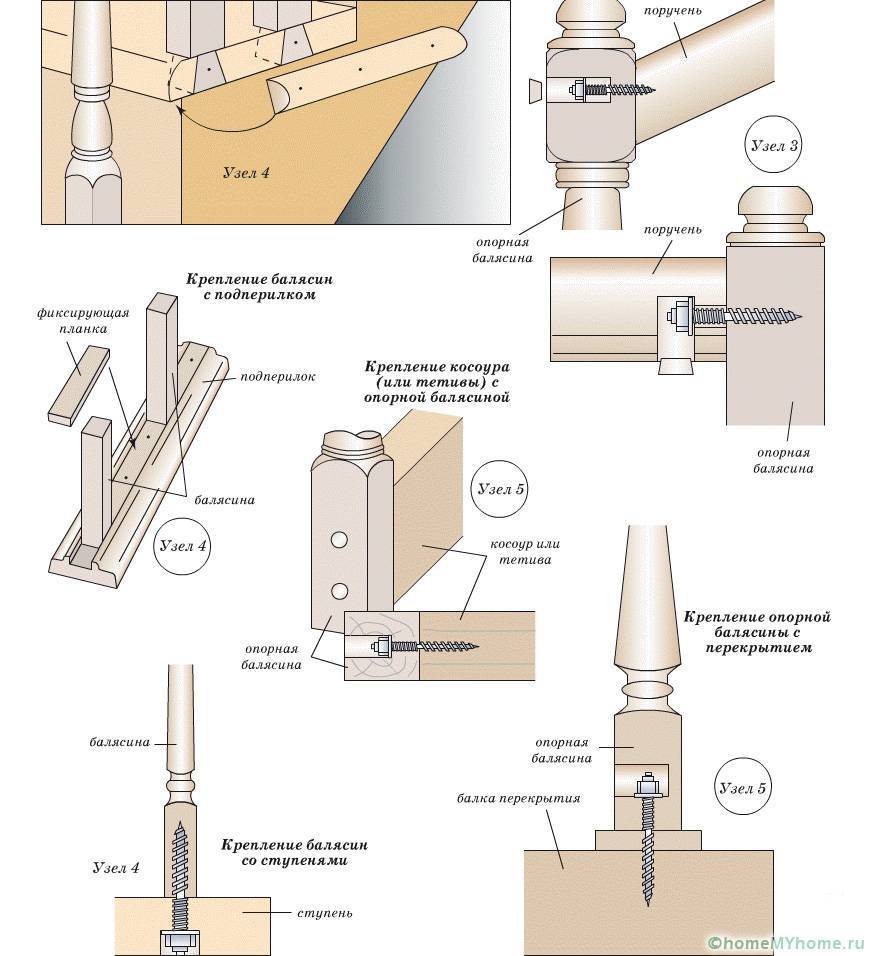

Схемы крепления перил и балясин

Универсальный предмет: металлическая приставная лестница

Приставная лестница – переносимый и универсальный предмет. Она имеет малый вес. Ее без труда можно поставить в нужное место, чтобы выполнить ряд определенных действий.

Лестницы, изготовленные из металлического каркаса, обладают высокой прочностью. Каркас является крепким и надежным. Металл – самый прочный материал, который имеет долгий срок службы. Поэтому лестница прослужит Вам долго.

Металлические лестницы могут иметь различный дизайн, поэтому данный атрибут впишется в любой интерьер.

Изготавливают каркас приставных лестниц из металлических профильных труб.

Металлический каркас имеет много преимуществ:

  • Высокую прочность;
  • Долгий срок эксплуатации;
  • Его быстро изготовить;
  • Может быть любым по конструкции;
  • Для изготовления используется недорогой материал.

Основное назначение алюминиевой приставной лестницы – возможность подниматься на необходимую высоту.

Ширина дачной лестницы на второй этаж

Каких-либо конкретных норм и видео-инструкций для лестниц, устанавливаемых в частных домах, нет, в отличие от многоэтажных жилых домов, где подобные конструкции должны соответствовать всем нормам СНиП. В частных домах устанавливаются лестницы разных размеров и форм.

Исходя из всего этого, следует делать проектирование лестниц, и их дальнейшее изготовление по определенным параметрам.

А именно:

  1. Минимальная ширина лестницы в частном доме должна быть не меньше, чем 90 см, а в идеале ширина лестницы должна составлять 120 см. Это связано, в первую очередь, с пожарной безопасностью, чтобы в случае возникновения пожара, лестница не была узким местом при эвакуации.
  2. Ступеньки на каждом марше (если это двухмаршевая и более лестница) должны быть одинаковой ширины, а также одинаковой высоты и длины.

К тому же, по узкой лестнице будет затруднено перемещать какие-либо громоздкие предметы. Маленькую ширину лестницы можно сделать, если она используется редко, например, для спуска в подвал или для подъёма на чердак.

Металлическая лестница с площадкой

Для сооружения лестницы, имеющей металлический каркас, используют профильные трубы (40х60 мм), гарантирующие максимальную прочность конструкции. Однако с таким же успехом можно заменить их уголками или швеллерами, а также двутаврами. Работу можно проводить двумя способами.

Первый — изготовление сразу всей конструкции вне дома, однако он не подойдет для очень габаритных изделий, которые попросту не смогут вписаться в отведенное им пространство. Второй, оптимальный вариант — изготовление лестницы на месте монтажа. Оно дает возможность постоянной примерки элементов, а значит, шанс допустить неисправимую ошибку сводится к нулю. Все огрехи можно корректировать в ходе работы.

Самые популярные конструкции — простая одномаршевая лестница со ступеньками на косоурах, или двухмаршевая, с площадкой между пролетами. Преимущество последнего сооружения — большая прочность, если сравнивать с другими элементами — с забежными ступенями. Риск оступиться в этом случае полностью отсутствует. Многие владельцы выбирают такие лестницы даже в том случае, когда пролеты невелики по высоте.

Опалубка для винтовой лестницы

Винтовая лестница самая сложная и трудоемкая в изготовлении опалубка для нее. Технологический процесс затрудняется тем, что каждый элемент конструкции нужно делать отдельно.

Попробуем разобраться в основных моментах создания опалубки для винтовой лестницы.

Нам понадобятся листы фанеры для укладки и формирования трапеции. А изогнутые поверхности можно сформировать брусками или кусками из толстой фанеры.

Делаем стойки из брусьев с сечением 100 на 100 мм, в промежутке 40-60 см.
Крепление хорошо фиксируем дополнительными бревнами так, чтобы вес опалубки и арматуры приходился на подставочную конструкцию, во избежание неровностей и образования воздушных пробок.
Важно учитывать: 3 м бруса 100 на 100 мм может удержать вес 150 кг.
Зная об этом, рассчитываем количество необходимых подпорок. Для усиления конструкции можно еще установить поперечные перекладины.

Проект металлического каркаса. Лестница своими руками #1 [Много фото]

Доброго дня, уважаемые гости!

В этом месяце у меня по плану стоит задача — сделать в доме металлический каркас лестницы. Лестница в проем вписывается впритирку, что не дает сильно размахнуться и важен каждый сантиметр!

Каркас буду делать своими силами, и так как совсем отсутствует опыт производства лестничных изделий — делаю точный проект, чтобы не промахнуться в размерах!

Первым делом, для расчета лестницы — выполнен фактический замер проема: высота между этажами по чистовому полу и ширина. Дополнительно, снимаю замеры проемов дверей и окон, чтобы случайно не перекрыть их металлокаркасом.

После наброска всех размеров на бумаге, переношу их в программу для моделирования объемных объектов:

Для определения количества ступеней необходимо знать высоту от пола 1-го этажа до пола 2-го этажа и интервал комфортных высот ступеней для удобного подъема.

Мне в помощь послужила следующая табличка из И-нета:

На этапе проектирования, я хотел избежать забежных ступеней и иметь ровную лестничную площадку, но без данных ступеней у меня выходил «критический угол» выше 45°, и скрипя зубами, были добавлены 4 забежные ступени, после чего угол подъема составил 36,5°.

Далее, зная высоту этажа и высоту ступени (в моем случае 185 мм.), получаем количество ступеней ( 3330 (высота этажа)/ 185 (высота ступеней) = 18 шт.) и равномерно раскидываем их по всей длине подъема. После этих действий — получаем ширину проступи (глубину ступени).

Итак, по итогам расчета — получены следующие значения (ниже на фото): проступь = 25 см., ширина ступени = 29 см. (в т.ч. свес 4 см.)подъем ступени = 18,5 см.

После того, как я определился с расчетными данными, приступаю к прорисовке 3D модели:

Так как входная дверь в сан.узел находится под лестницей, — на этом этапе требуется убедиться, что построенные размеры лестницы — удовлетворяют траектории открывания двери.

После оценки высоты лестницы над проемом двери (корректировка лестницы по высоте не потребовалась), — приступаю к прорисовке своего металлического каркаса:

В качестве направляющих несущих опорных элементов для ступеней — буду использовать 12-й швеллер (120 мм.). Для изготовления ступеней — уголок 50 мм . и стойки для опирания конструкции на пол — стальной квадрат 80 мм. * 80 мм .

12-й швеллер выбран неслучайно. Крепление лестницы будет осуществляться только в пол и к внешней стене дома в районе забежных ступеней. Анкериться по бокам запрещается, так как лестницу с двух сторон окружают перегородки в полкирпича на отдельном фундаменте.

Соединение металла будет производиться сваркой — своими силами, поэтому детально узлы креплений в проекте не прорисовываю и определять их буду по месту.

Чтобы не зарезать уголок под 45 градусов, ступени буду сваривать по такой схеме:

Все этапы конструирования и монтажа металлокаркаса — обязательно буду описывать на своем канале!

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Преимущества приставной металлической лестницы

Приставная лестница, изготовленная из металла, прослужит Вам долгие сроки. Вы можете производить ряд работ дома, на даче или в гараже, используя ее. Такие лестницы способны выдержать большой вес. Покрасить потолок, достать предметы с верхних полок шкафа, сменить лампу в люстре, – все это можно осуществить за считанные минуты, имея в хозяйстве такой предмет.

Преимущества приставной лестницы из металла:

  • Многофункциональный предмет;
  • Незаменимая вещь в быту и при проведении профессиональных работ;
  • Имеют простую конструкцию и небольшой вес;
  • Прочность конструкции;
  • Можно сделать ее самостоятельно.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Расчет и чертеж маршевой деревянной лестницы

Для начала сделаем краткий обзор по частям лестницы, чтобы лучше понимать, что и как делать. В маршевой лестнице есть ступени – элементы, которые принимают основную нагрузку. Здесь вроде все понятно, теперь идем дальше. Косоур – несущий элемент, своеобразная балка, в которой делают «заусеницы» для установки ступеней и крепления подступенков («подпорки» ступеней). Он напоминает форму пилы, на зубьях которой располагаются ступеньки. В маршевой лестнице может быть 2 косоура или 1. Во втором случае противоположная сторона ступеней крепится непосредственно на стену.

Теперь надо выучить еще одно новое ругательство – тетива. Это большая широкая балка, в которой имеются посадочные места для ступенек. «Ну, а разница то где?» – спросите вы. Да нет ее, просто на косоуре ступеньки крепятся сверху, а здесь как-бы между двух балок, которые периодически стягиваются между собой арматурой или деревянным тягами. Здесь уже выбирать надо по внешнему виду, что кому нравится, поскольку никаких практических отличий нет.

Хотя подступенки и напоминают опорные элементы, они ничего не держат и устанавливаются исключительно в декоративных целях – они скрывают пространство под лестницей. Их можно украсить наклейками, красивыми надписями или выжечь что-то – смотрятся достаточно солидно и оригинально, а затраты минимальные на декорацию.

Конечно же, есть еще перила, их функция и крепление вроде понятны (балясины и поручень сверху). Теперь сделаем размеры маршевой лестницы, нанесем все это сначала на бумагу, а потом сделаем аналогичный перенос на комнату, в которой будет находиться наша конструкция. Рассмотрим инструкцию пошагово, чтобы было максимально понятно и удобно выполнять.

ШАГ 1: рассчитываем количество ступеней и длину лестницы. Допустим, высота потолка вашего дома составляет 250 сантиметров, угол наклона надо выбрать 40 градусов – это оптимальный угол для удобной ходьбы и подъема груза. Длина деревянной балки будет в таком случае 500 сантиметров. Ширина ступеней должна быть примерно 50-60 сантиметров, не менее, чтобы удобно было передвигаться. Высота подъема – 15-20 сантиметров. Это наиболее распространенные параметры маршевых лестниц, которые чаще всего применяются при их строительстве. Угол наклона лестницы более 45о считается небезопасным для перемещения, особенно если в доме дети.

ШАГ 2: расчет маршевой лестницы в масштабе помещения. Мы взяли общую длину лестницы, которая получилась (нашли гипотенузу равнобедренного треугольника, нашли корень от суммы квадратов высоты помещения и длины от основания лестницы до стены, на которую она «опирается»), разделили на высоту подступенков, вышло их количество. Чертим все это на полу и стене, наглядно смотрим, устраивают ли нас такие параметры.

ШАГ 3: собираем полученные записи и отправляемся на лесопильню за необходимой древесиной. Маршевые деревянные лестницы лучше всего делать дубовые – максимальная прочность древесины, минимальная усадка и отличный внешний вид. Но есть один минус – дуб стоит как самолет, поэтому заменим его обычной сосной и разукрасим ее потом «под дуб». И дешево, и похвастаться потом можно будет перед гостями эксклюзивной маршевой лестницей на второй этаж, сделанной своими руками.

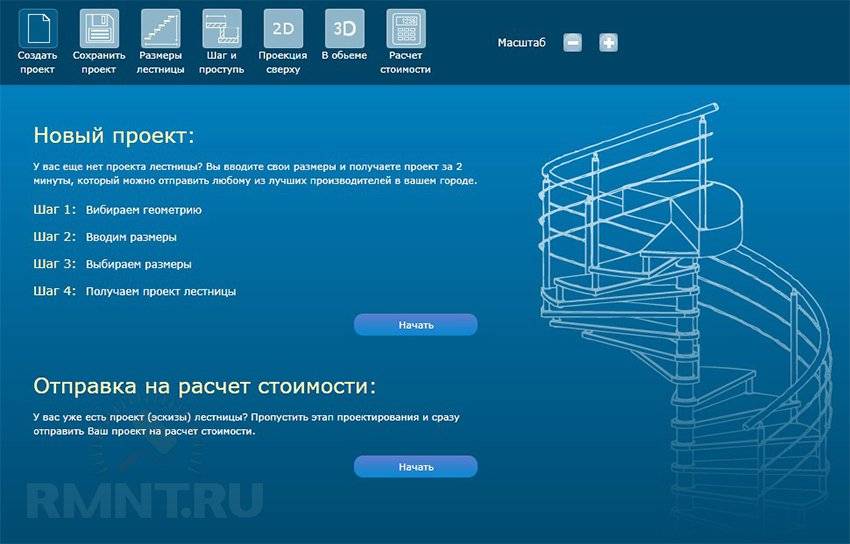

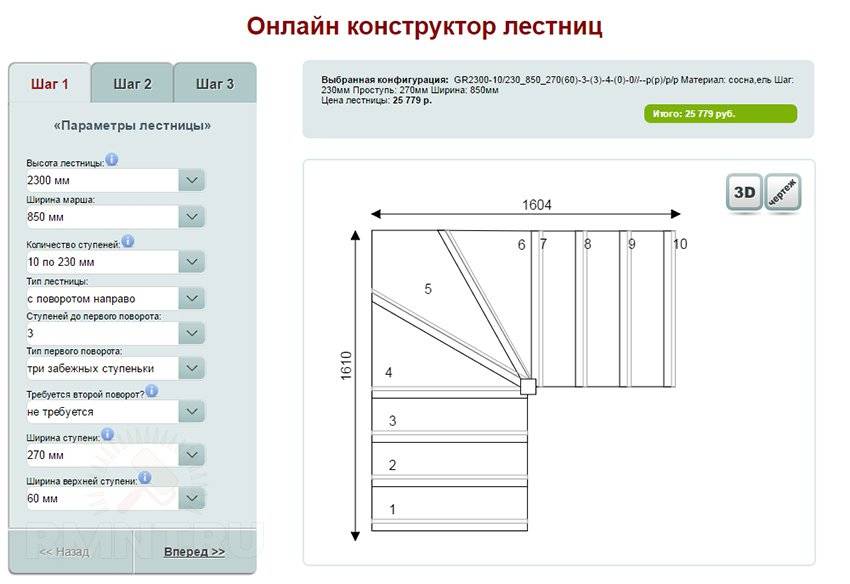

Онлайн-сервисы для получения чертежей

Начать знакомство с программами для конструирования лестниц следует со всевозможных online-сервисов и калькуляторов. Их возможности сильно ограничены веб-платформой: хотя и существуют способы осуществить подробные расчёты и качественно визуализировать изделие «не выходя из интернета», разработка подобных программных средств стоит слишком дорого и практически никогда не оправдана.

И всё же один плюс у таких программ есть: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а провести предварительные расчёты на ходу. Один из популярных сайтов lesenka.com предлагает схематическое отображение лестницы — план и сечение ступеней — согласно введённому вами набору параметров. Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых однопролётных, так и винтовых, и с площадками, и с забежными ступенями.

Еще один популярный сайт — lascalagrande.ru. Здесь не доступен свободный ввод параметров, но форма параметризации достаточно «умная» и сама предложит допустимые варианты на выбор пользователя. Есть возможность выбрать один из шести типов лестниц (включая многомаршевые, поворотные и со сложной формой ступеней), а также рассчитать ограждения и баллюстрады, получив в итоге чертёж с основными размерами и изометрический эскиз. Сайт stairshop.ru — это практически полный аналог предыдущего, но в нём есть редкая возможность трёхмерного обзора спроектированной лестницы, хотя и с весьма примитивным качеством отображения.

Сайты такого рода имеют ряд приятных особенностей. Большинство из них принадлежат компаниям, профессионально занимающимся изготовлением и монтажом лестниц. Поэтому есть возможность ознакомиться с фотогалереей готовой продукции и примерно оценить стоимость проекта.
