Как сделать мангал из газового баллона, бочки, трубы

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало

в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы

должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича

. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок

. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

8f772c3fed439782b7a382d3001fa981.jpe

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Особенности такого устройства

Простейший металлический мангал имеет форму коробки без крышки, на дне которой тлеют угли, а на борта в поперечном направлении укладывают шампуры. Такие сооружения просты и недолговечны, поскольку их чаще всего изготавливают из обычной листовой стали. Она быстро прогорает, и мангал выходит из строя.

Если в качестве донора использован газовый баллон, форма жаровни меняется. Вместо лотка прямоугольного сечения возникает полукруглый желоб.

К нему можно собрать подставку, которая крепится жестко или является съемным элементом. К верхней части (где вентиль) приваривают дымоход, который подключают к дымовой трубе.

Если в закрытую жаровню уложить продукты и заткнуть дымоход, получается компактная и весьма эффективная коптильня. Кроме того, крышка позволяет сохранить внутреннюю часть в сухости, если вдруг начался дождь.

Сам процесс изготовления мангала достаточно прост. Основные усилия прилагаются для создания привлекательного внешнего вида. Как правило, старые баллоны выглядят весьма печально и нуждаются в очистке и нанесении финишного покрытия.

Здесь могут использоваться различные варианты, некоторые пользователи создают весьма выразительные и оригинальные изделия в виде подводных лодок, паровозов и т. п.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

• мангал;
• печь-барбекю;
• сочетание мангала и печи-барбекю;
• сочетание мангала, печи-барбекю и гриля;
• перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой. Это позволит миновать взрыв оставшегося газа

Делайте элементы конструкции печи из негорючих материалов!

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Изготовление

Процесс изготовления конструкции может затянуться на несколько дней.

Перед началом работы нужно спроектировать чертеж-схему изделия с точными размерами

и расчетами. Паровоз может быть на колесах и без них. Может быть с дополнительным вагончиком, в котором будут храниться дрова.

Сделать конструкцию в виде паровоза проще всего . Вертикальная часть с трубой и горизонтальная – сама жаровня – основные в конструкции. В этом описании будет рассматриваться модель мангала с колесами. Высота будущей конструкции ≈3 м.

Материалы:

• газовый старый баллон – 3 шт;
• ножницы по металлу;
• сварочный аппарат;
• двигательный привод;
• крючки;
• петли для дверец;
• ручки;
• колеса, педаль и боковые части от старой швейной машинки;
• огнеупорная краска;
• вертел со штырями для еды.

Для жаровни хорошо подойдет старый газовый баллон емкостью 50 л. Его будет достаточно на шесть порций шашлыка.

Как безопасно разобрать газовый баллон

Ни в коем случае нельзя пилить газовый баллон сразу, не выпустив из него остатки газа и воздуха. Он все время находится под давлением и при резке может взорваться из-за остатков газа!

Нужно скрутить кран с баллона. В идеале стальной стопор на кране сбивается, но, если баллон очень старый и возможно коррозировал, можно открутить при помощи газового ключа

. Все по тем же причинам может не откручиваться и переход из баллона к крану. С помощью капельницыв баллон заливается вода . Жидкость вытеснит из баллона остатки газа и воздуха. Благодаря тому, что отверстие в переходнике очень маленькое, нужно заливать воду в баллон только в навесной позиции, иначе выйдет закупорка, и воздух не сможет выходить. Если в таком случае возникнет воздушная пробка, придется заливать малыми дозами, чтобы воздух выходил частями.

Видео: Мангал из бочки без крышки

Мангал с функцией коптильни

Только на первый взгляд такая конструкция кажется очень сложной. Для ее создания потребуется две бочки. Мангал и коптильня делаются четко по схеме. Самое трудное в этом процессе, это соединение между собой двух емкостей и изготовление в нижней части дверцы для добавления дров.

Схема изготовления мангала с коптильней

Приспособление оригинальное, но не очень практичное, так как использовать мангал и коптильню вместе приходится нечасто. И обогрев конструкции весьма затруднен. Поэтому лучше сделать их отдельно и съемными, используя для установки одну и туже подставку.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

• Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
• Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
• В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

https://youtube.com/watch?v=-zAw_SNGaXQrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• newsvideo.su
• xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai
• greensector.ru

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

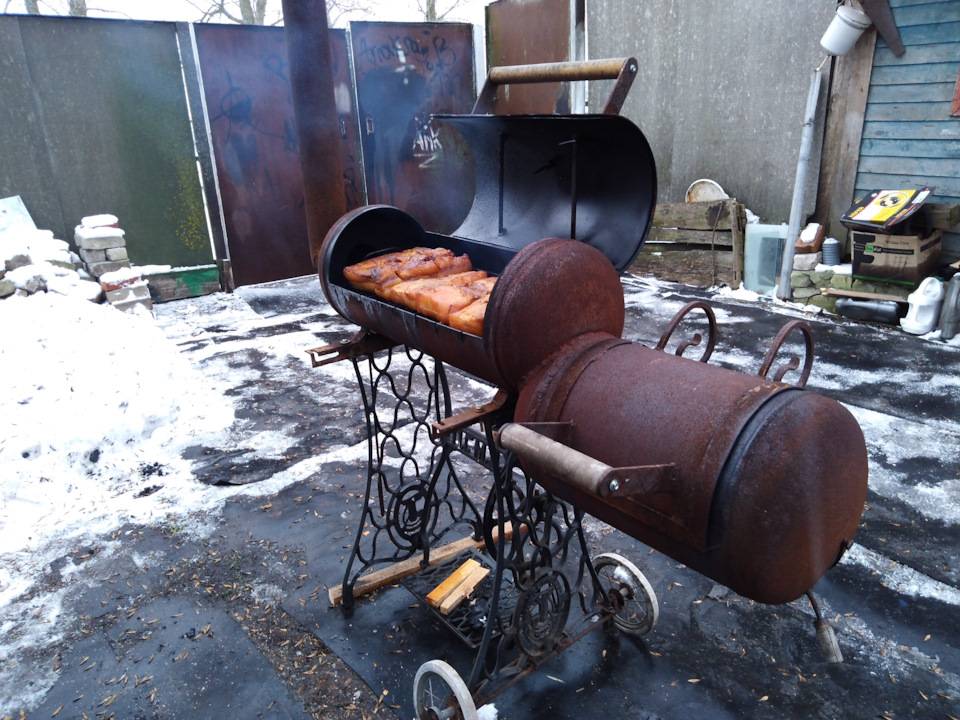

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву. Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.
