На что обратить внимание перед началом работ
Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.
Можно перечислить следующие виды поверхностей, имеющих этот недостаток:
- панели из пластика;
- полотна, которые нужны для создания натяжных потолков;
- панели, для производства которых использовалась МДФ.
Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.
Цены на потолочные панели
потолочные панели

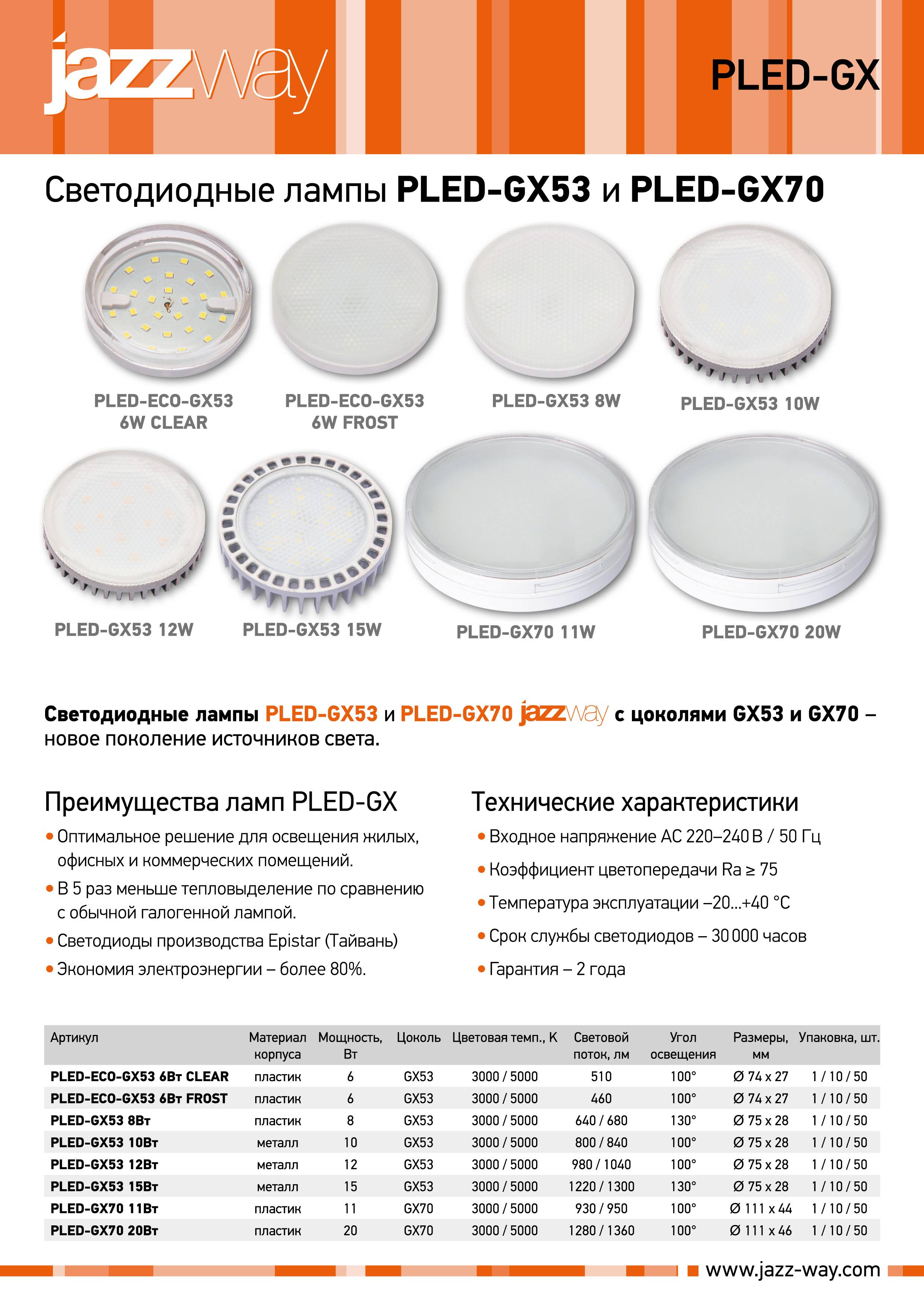

Виды точечных светильников
Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.
Как выбрать провод
Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.
Покупайте провод со следующими характеристиками:
- устойчивость к высоким температурам;
- негорючесть.
Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.
Провод РКГМ
Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.
Небольшой ликбез
Любой прибор освещения, независимо от фирмы-производителя, типа и предназначения, всегда включает в себя две основные части:
- лампу электрическую;
- арматуру.
Это, пожалуй, единственный постулат, который объединяет все светильники между собой. Все остальные качественные характеристики разнятся по:
Отражатель, его корпус и элементы крепления – эти составляющие прибора также различны и определяются исключительно фирмой-производителем.
Процесс установки светильника – дело ответственное и опасное, но это не означает, что только профессиональный мастер способен произвести установку прибора. Можно самостоятельно в домашних условиях установить светильник своими руками, если придерживаться инструкций, последовательного алгоритма действий и рекомендаций специалистов.
По месту локализации осветительные приборы подразделяют на:
Важно знать! Содержательные акценты инструкции по установке и монтажу изделия освещения напрямую связаны с местом закрепления прибора. Это интересно: Какие выбрать хрустальные люстры
Это интересно: Какие выбрать хрустальные люстры
Разновидности ЛЕД-панелей
Светодиодные панели бывают:
- прямоугольными;
- круглыми;
- квадратными.
Рис.2 – виды панелей.
Размер можно заказать на своё усмотрение. Толщина в среднем составляет 1,4 см. В помещениях с низкими потолками целесообразнее устанавливать именно панели, так как они могут зрительно поднять его за счет рассеивающего матового свечения. Тонкие устройства, независимо от мощности и цвета, фиксируются без труда в подвесном или накладном положении. Также их можно совместить с точечными светильниками.
Устройство практически всех панелей одинаково, меняется только конфигурация. По назначению изделия могут быть потолочными и рекламными (встречаются на рекламных щитах ночного города).
Рис.3 – пример рекламной панели.
Они изготовлены в виде дисплея с диодами, которые играют роль пикселей на экране монитора
Иногда это целостное фоновое свечение, создающее динамическое изображение, привлекающее внимание потенциальных клиентов. Эффект достигается за счет подключения каждого из чипов к отдельной схеме
Потолочные панели активно вытесняют из рынка светильники с люминесцентными лампочками, которые устанавливались в офисы. Сейчас этот вариант не актуален. В помещении, где практически не бывает перепадов напряжения, диоды могут прослужить до 20 лет. При установке на натяжной потолок смотрятся оригинально, сочетаясь с дизайном комнаты. Можно регулировать интенсивность света.
Способы подключения ламп 220 В
Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.
Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:
Последовательный.
Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.
Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.
Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru
Параллельный.
Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.
При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.
Лучевой.
Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.
Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.
Распределительная клеммная коробка для соединения проводки Источник ytimg.com
Особенности подключения светодиодов в светильнике
Если разбираться в схеме подключения светодиодов в светильнике, то можно сказать, что существует несколько вариантов схем. Поэтому, если вы собираетесь самостоятельно осуществлять монтаж имеющихся у вас светодиодов, а не использовать купленные в магазине, то вам настоятельно рекомендуется ознакомиться со следующей информацией.
- Самая распространенная схема подключения — это последовательная схема. Такая схема имеет ряд недостатков, которые будут рассмотрены чуть ниже. По такой схеме проводят подключение практически все промышленные производства светодиодных светильников.
- Еще одна возможная схема подключения – это параллельная схема. При использовании такой схемы подключения светодиодных ламп к каждой лампочке необходимо подключить токоограничивающий резистор, главной задачей которых является предохранение светильников от пробоя тока.
- Также существует смешанная схема подключения. При использовании этой схемы, подключение группы светодиодов проводят параллельно друг другу. Такая схема отлично подходит для квартиры или офиса.
Чтобы выбрать, по какой схеме осуществлять подключение светодиодов, нужно оценить все недостатки и достоинства той или иной схемы, далее они будут рассмотрены в данной статье.
Самое минимальное финансово затратное подключение – это последовательная схема. В такой схеме нет необходимости использовать большое количество резисторов – это является достоинством данной схемы. Но к сожалению, такое подключение является наиболее уязвимым – это один из недостатков схемы. Обусловлено это тем, что при выходе из строя хотя бы одного светодиода, весь потолочный накладной светильник просто перестанет работать, т.к. образуется разрыв в цепи схемы.
Кроме того, еще одним минусом данной схемы является то, что при образовании пробоя тока, цепь не прерывается, а продолжает работать, что отрицательно сказывается на остальных светодиодах. В таких условиях работы, т.е. при перегрузке сети, все светодиоды, включенные в данную схему, быстро перегорят.
Такой проблемы можно избежать, если использовать параллельную схему подключения. Плюсом данной схемы является то, что при выходе из строя даже нескольких элементов цепи весь потолочный накладной светильник будет продолжать работать, правда, не на полную мощность. Единственный минус данной схемы – это высокая стоимость совокупности элементов.
Материалы для монтажа
Перед установкой накладных или встраиваемых точечных светильников убедитесь в наличии следующих материалов:
- работоспособный осветительный прибор (желательно проверить);
- источники света (выбранный тип лампочек с цоколем, подходящим для патрона светильника);
- провода;
- клеммные колодки для соединения отрезков проводов, специальные гильзы;
- изоляционная термоусадочная лента, трубки;
- выключатель.
Люминесцентные светильники на две, четыре и более ламп
Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.
При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.
Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.
Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:
фаза
ноль
земля
До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.
Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.
Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.
Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.
Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.
Без демонтажа
Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.
Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.
После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.
Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.
Как подключить светильники в подвесном потолке
Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.
Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:
- Закладную универсальную платформу нужно подогнать под диаметр светильника.
- Примерить корпус фонаря, удостоверившись, что он подходит.
- Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
- Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
- Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
- Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.
Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:
В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву — малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.
Уличные прожектора с эффектом включения на движение
Лампы с датчиком движения работают в уличном освещении в диапазонах до 500 метров, при этом лампы с большей чувствительностью более дорогие. Такая система может использовать любые светоэлементы и работать долгие годы. Беспроводные лампы обладают ещё большим бесценным достоинством, так как является аварийными и не зависят от внешнего электропитания. Это особый вид ламп, в конструкции которых учтены многие факторы:
- эстетика внешнего вида;
- ударостойкость и прочность;
- доступности для монтажа и ремонта;
- внезапности для отпугивания злоумышленников;
- Автономность и автоматическое управление.
Такие светильники обладают ещё одним преимуществом — они способны настраивать необходимый уровень чувствительности универсально для каждого объекта, например, если в доме живут животные, датчик на них реагировать не будет. Светодиодные лампы с датчиком движения и освещённости по своим конструктивным различиям подразделяются на классы:
- люстра;
- уличные фонарные системы;
- прожекторные системы;
- настенные лампы.
Обзор уличных светильников с ДД
| Марка | 003 FL LED 10W | Globo Projecteur 34117S | Novotech | Novotech Solar 357345 | Уличный прожектор Globo Projecteur I 34219S | Globo 3723 3723S |
| Производство | Китай | Австрия | Венгрия | Венгрия | Австрия | Австрия |
| Тип светильника | Уличный прожектор | прожектор | настенный светильник | настенный светильник | прожектор | настенный светильник |
| Высота, мм | 115 | 265 | 238 | 195 | 185 | 190 |
| Ширина, мм | 290 | 198 | 182 | 170 | 180 | |
| Выступ, мм | 174 | 215 | 80 | 53 | 105 | 110 |
| Цвет плафона | Прозрачный | Серебристый | Прозрачный | Белый | Прозрачный | Белый |
| Количество ламп | 1 | 1 | 2 | 12 | 1 | 22 |
| Максимальная мощность лампы, W | 10 | 50 | 10 | 0,5 | 20 | 0,06 |
| Тип лампы: | СД | СД | СД | СД | СД | СД |
| Световой поток, Лм: | 800 | 3000 | 1440 | 1500 | 18 | |
| Напряжение, В | 220 | 220 | 220 | 3 | 220 | 220 |
| Степень пылевлагозащиты, IP: | 44 | 44 | 20 | 65 | 65 | 44 |
| Площадь освещения, м2 | 5 | 25 | 10 | 3 | 10 | 0,7 |
| Встроенные датчики: | ДД | ДД | ДД | ДД | ДД | ДД |
| солнечные батареи | солнечные батареи |
Приобрели отличный уличный светодиодный 20-ваттный австрийский светильник Globo Projecteur I 34219 для освещения придомовой территории, лёгкий монтаж, удобная установка на любой высоте, точечный свет в любую сторону. Отлично выдержал штормовой ветер и снегопад, не одного сбоя. Хорошая настройка работы датчика, на животных не срабатывает. Учитывая гарантийный срок устройства, надеемся, что он нас будет радовать не меньше 10 лет.
Иван
Дети подарили на Новый год стильный австрийский уличный прожектор Globo 3723S Solar, такое ноу-хау не только включается при движении, но и заряжается от солнечной батареи. Попробовал, установил на крыльце дома, работает. Проверял датчик, срабатывает чётко где-то на 5–6 метрах от входной двери, удобно. Свет приятный, яркий нейтрально-белый, 5 лет гарантии. Вот только солнечную батарею в полном объёме проверим весной, пока что солнышка маловато.
Борис
Особенности подключения ламп на 12В
Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.
Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.
Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.
Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).
Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.
Провода на люстре
В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.
- Синий – ноль N.
- Коричневый – фаза L.
- Коричневый – фаза L.
Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.
Их может быть несколько, окраска должна соответствовать стандартам.
Варианты подключения
Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.
Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.
Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.
Трёхрожковая люстра подключается так
Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.
Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.
Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.
Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.
Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.
Подключение пятирожковой люстры
Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.
Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.
Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.
Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.
Правильное подключение лампы
Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.
Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.
Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.
Монтаж
Светодиодное освещение обустраивают одновременно с установкой потолочной системы. Между базовым потолком и новой конструкцией предусматривают зазор. Это расстояние не должно превышать полутора сантиметров над корпусом осветительного устройства. Зазор позволяет обеспечить должный уровень циркуляции воздуха для охлаждения светильника. На рисунке ниже показана схема подключения светильников 220 В.
Следующий рисунок представляет собой схему подключения устройств 12 В, оснащенных отдельными трансформаторами.
Схема подключения светодиодного прибора 220 В изображена на картинке ниже.
И еще одна схема, показывающая способ подключения светильников 220 В к переключателю с двумя клавишами.
Если установка осуществляет под потолочную конструкцию из гипсокартона или пластика, отверстия под осветительный прибор проделывают непосредственно перед монтажом отделочного материала. Проемы в гипсокартонных или пластиковых панелях создают с помощью специальной коронки подходящего диаметра. Некоторые компании-производители дают рекомендации относительно диаметра отверстия (в среднем речь идет о 60–70 миллиметрах).
Далее выполняют такую последовательность действий:
- Присоединяют проводники к клеммам.
- Подводят провода к потолочным отверстиям и закрепляют осветительный прибор в подвешенном положении.
- Сводят пружины (пальцами), находящие на корпусе устройства.
- Удерживая пружины, заводят прибор в отверстие на потолке.
- Плавно отпускают пружины.
На рисунке внизу показан процесс монтажа в подвесной потолок.
Следующая иллюстрация показывает установку светильников в гипсокартонную конструкцию.
При установке светильников для натяжного потолка потребуется особая внимательность, поскольку в случае ошибки будет испорчено полотно. Схема установки светильника своими руками показана на рисунке ниже.
Работы выполняют в следующей последовательности:
- Определяются со схемой монтажа.
- Решают, какой будет схема расположения источников света.
- Отмечают участки на базовой потолочной поверхности, где будут устанавливаться осветительные устройства.
- Проводят кабель к местам подключения приборов. Тестируют электропроводку на работоспособность.
- Устанавливают фиксирующие элементы, чтобы создать условия для монтажа и выравнивания светильников в одной плоскости. Обычно на базовой поверхности закрепляют подвесы, используемые при установке гипсокартонных конструкций. При помощи подвесов фиксируют в заданной позиции закладные под осветительные приборы.
- Устанавливают натяжной потолок.
- На участках установки осветительного оборудования приклеивают термокольцо (с помощью пленки или суперклея). Кольцо должно соответствовать диаметру закладной.
- С помощью ножа вырезают пленку внутри термокольца.
- Выводят на поверхность провода.
- Подключают устройство к электропроводке (с помощью клемм).
- Монтируют светильник в потолочную конструкцию.
Особенности подключения панели
Подключение определяется драйвером. Если он находится в корпусе, его выводные клеммы можно подключить к бытовой электрической сети. Если отсутствует, придется установить самостоятельно. Это можно сделать на поверхности строительной конструкции или за подвесным потолком. После он включается в LED-лампу.
Выбирая драйвер, стоит учесть:
- входное напряжение;
- степень защиты. От этого будет зависеть место размещения и режим эксплуатации;
- выходное напряжение;
- выходной ток;
- мощность. Показатель определяет допустимую нагрузку.
| Тип помещения | Мощность светодиодных светильников (Ватт на 10 м2) |
|---|---|
| Гостиная, ванная | 30 |
| Спальня, прихожая, коридор | 20 |
| Кухня | 40 |
| Детская | 50 |
| Подсобные помещения | 10 |
Таблица 1 – расчёт мощности светильников для установки в квартиру.
При монтаже электропроводки можно использовать провод с двойной изоляцией. Основной кабель с наличием разветвлений может питать одновременно несколько светильников. Главное правильно рассчитать потребляемую мощность.
Разновидности блоков питания
Рассмотрев устройство блока питания светодиодной лампы, нужно обратить внимание на разновидности подобных приборов. Они могут быть трансформаторными или импульсными
Они отличаются устройством и принципом работы.
Так, в основе трансформаторного блока применяется трансформатор. Это прибор понижающего типа. Напряжение для любой лампы светодиодного типа нужно понижать с 220 В до 12 В или иного нужного значения. Только после этого ток подается на выпрямитель. Любая светодиодная лампа работает от постоянного тока.
Преимуществом трансформаторных разновидностей приборов является простота их конструкции. Они способны выдержать нагрузку в режиме холостого хода и имеют развязку от бытовой сети. Однако у представленной разновидности блока имеются и недостатки. Основными из них являются малый КПД (50-70%), а также чувствительность системы к перегрузкам.
Импульсный блок питания для светодиодных ламп также имеет в своей конструкции трансформатор. Но в этом случае он работает на более высоких частотах. Поэтому его вес и размер в несколько раз меньше. Обычный трансформаторный блок питания работает на частоте 50 Гц. Он значительно габаритнее. КПД импульсного прибора составляет 70-80%.
В импульсных разновидностях прибора также присутствует развязка от сети. Этот прибор также чувствителен к перегрузкам, но при этом может перестать функционировать даже при холостом ходе. Такой прибор при значительной перегрузке может воспламеняться.
Подсветка мебели
| № | Наименование работ | Цена, руб. | |
| 1 | Монтаж комплекта точечных накладных светильников из трех штук (98632, 98638, 98397, 98398 и т.п.) | 1 700 | |
| 2 | Монтаж комплекта точечных встраиваемых светильников из трех штук (98571, 98409, 98342, 93541, 93554 и т.п.) | 2 800 | |
| 3 | Монтаж расширяемой светодиодной системы на шинах: | 70303 | 1 400 |
| 70302 | 1 800 | ||
| 4 | Монтаж обрезаемой светодиодной лампы для платяных штанг | 1 800 | |
| 5 | Монтаж светодиодного светильника для подсветки столешниц: | 70284 | 2 300 |
| 70285 | 800 | ||
| 6 | Монтаж накладных люминесцентных светильников из раздела ‘’мебельные’’ (75106, 70315, 98494 и т.п.) | от 1 200 | |
Индивидуальные сборные системы | |||
| 7 | Монтаж трансформатора | 700 | |
| 8 | Монтаж 1-го накладного светильника для мебели (92586, 92582, 93003, 93512, 98343 и т.п.) | 700 | |
| 9 | Монтаж 1-го встраиваемого светильника для мебели (93542, 93549, 93555, 98471, 98462 и т.п.) | 1 100 | |
| 10 | Монтаж датчика движения (напр. 70092) | 1 700 |
Как подключить точечные светильники
Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:
- Подвесным.
- Накладным.
- Встраиваемым.
Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.
В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:
- Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
- Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
- Для деревянных плоскостей – крюк с резьбой.
- Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).
Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:
При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
