Выполнение соединений
Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.
Стыковка труб между собой производится следующим образом:
- Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
- Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
- Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
- Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
- Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
- Ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют друг в друга.
- Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.
Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.
Монтаж водопровода
Монтаж водопровода необходимо начинать от стояка – водопроводной трубы основной системы водоснабжения. Поэтому важный момент монтажа – это соединение пластиковой трубы с трубой металлической, которая относится к основному стояку дома.
Соединение пластиковой водопроводной трубы с металлической
Для соединения металлической и пластиковой деталей необходим специальный переходник, одна сторона которого гладкая – для пластика, а вторая – с нанесенной резьбой – для металла.
Специальный переходник с резьбой для металла и гладкой муфтой для пластика
Подобные фитинги имеют стандартные размеры и подбираются легко.
Если пластиковые трубы для водоснабжения будут соединены с резьбой запорного шарового крана или на трубе, где уже есть подходящая резьба, то достаточно обеспечить непроницаемость будущего соединения – герметизацию.
Совет: Если на металлической трубе водопровода резьба кажется ненадежной, то необходима новая резьба.
Для герметизации лучше походит пакля (для большего эффекта его можно пропитать краской или олифой). Лента фум нередко подвергается критике, поэтому её советуют не все специалисты.
Последнее – приварить гладкую часть специального фитинга к полипропилену или соединить её при помощи фитинга – к металлопластику.
Сборка водопровода труб из пластика похожа на детское конструирование, но только с большей долей ответственности, поэтому постоянно необходимо сверяться и со схемой, подготовленной заранее, и с размерами каждого участка трубы.
Первый шаг одинаков как для работы полипропиленом и сваркой, так и для соединения металлопластиковых частей при помощи металлических фитингов.
Для начала необходимо отрезать 1-2 части трубы, примерить их относительно друг друга и относительно схеме на стене в целом.
Совет: Прежде чем воспользоваться ножницами для разрезания пластиковых труб, необходимо проверить длину и размеры каждой части трубы, обязательно учитывать те миллиметры и сантиметры, которые будут вставляться в фитинг и другие соединительные части кранов и счетчиков.
Для разрезания можно пользоваться и ножовкой, но ножницы для пластиковых труб упростят работу, так как позволяют осуществлять резку точно под углом 90 градусов и без нарушения покрытия, а это важно для качественного соединения как при сварке, так и при соединении при помощи фитингов
Сварка полипропиленовых труб
1.Подготовить аппарат, выбрать нужную насадку, надеть термозащитные перчатки.
Если никогда не работали с сварочным аппаратом, стоит потренироваться в соединении разных деталей, в том числе угловых, на отрезках, небольших участках «на черно».
2. Сварка полипропиленовых труб начинается с отчистки и выравнивания среза, это обычно не требуется, если для разрезания используются ножницы для резки пластиковых труб.
Сварка полипропиленовых труб
3. Когда сварочный аппарат нагреется, необходимо вставить фитинг и трубу почти до упора (2-3 мм желательно оставить) в разогретую насадку. Время, необходимое для нагревания полипропиленовых частей, зависит от аппарата и диаметра трубы.
4. Аккуратно вынуть части из насадки, плавно и ровно соединить их друг с другом, держа 5-10 секунд.
Соединение металлопластиковых труб при помощи фитингов
1. Для соединения труб из металлопластика сначала используются гайка и зажимной хомут фитинга: они одеваются на трубу,
2. Необходимо развальцевать трубу – расширить, отчистить её края (специальным калибратором).
3. Одеть трубу на патрубок (штуцер) фитинга и выровнять детали.
4. Уже надетые гайку и зажимной хомут начать закручивать на штуцер фитинга до характерных звуков потрескивания. Резких движений и нажима допускать в этом случае нельзя, чтобы избежать деформации трубы.
Соединение металлопластиковых через систему фитингов
Ровная линия и четкие углы – показатель качественной сварки и надежного соединения в обоих случаях.
При работе с водопроводом из пластиковых труб нет возможности проверить герметичность соединения, поэтому важная задача на уровне проектирования и монтажа – избежать лишних соединений и изгибов. Однако сделать хотя бы один дополнительный выход для возможных сантехнических приборов желательно, и в этом месте пригодятся пластиковые заглушки, используемые для профильных труб.
Последний этап монтажа водопроводной системы – закрепить трубы к поверхности стены при помощи специальных клипс. Напомним: клипсы для трубы с горячей водой должны быть чуть свободнее – с учетом возможного расширения от высоких температур.
Вообще водопровод из пластиковых труб, изготовленный с правильным соблюдением технологии, нисколько не уступает в качестве и надежности водопровода из стали или даже меди.
Внутренняя или наружная прокладка
Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.
Полипропиленовый водопровод можно прятать в стены или в пол
Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.
1 Какую разводку полипропиленовых труб для дома выбрать
Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью. А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых труб прокладывают в погребе частного дома либо по полу.
Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.
Верхняя разводка полипропиленовых труб в доме
При обустройстве таких систем обратите внимание на следующие важные советы:
- На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.
- Разрешается не использовать циркуляционный насос.
При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.
Инструкция по установке
Схема монтажа полимерных трубопроводов к подвижным и неподвижным опорам.
Полипропиленовые трубы не обладают большой гибкостью, поэтому устанавливаются прямыми отрезками с применением фитингов — уголков, крестовин, муфт, тройников для соединения отрезков. Так как запорная арматура делается из металла, а центральные сети — из стальных труб, в системах предусматривают специальные переходы металл-пластик. Для монтажа полипропиленовых труб вам потребуются следующие материалы и инструменты:
- трубы подходящей марки;
- фитинги;
- утюг для пайки;
- ножницы для резки полипропилена.
Независимо от типа и назначения фитинга при использовании полипропиленовых труб монтаж подразумевает использование особого вида сварки. Соединение выполняется вставкой нагретого участка трубы в фитинг. После того как пластик застынет, получается соединение столь же прочное, как и монолитная труба. Фитинг и трубу перед сваркой необходимо очистить от всех загрязнений. Пайку осуществляют с помощью специального нагревателя с насадками разного размера, называемого утюгом. Для разового монтажа инструмент лучше взять в аренду.
При создании любой системы необходимо брать во внимание, что водопроводные полипропиленовые трубы считаются негибкими, но даже это не защищает фитинги от возникновения нежелательных напряжений. Особенно это касается труб горячего водоснабжения
Поэтому нужно прокладывать трубопровод ровными участками, выполняя требуемые изгибы с помощью специальных отводов. Особенно внимательно нужно относиться к деталям с резьбовыми металлическими соединениями. Так как полипропиленовые изделия соединяются пайкой, система является неразъемной.
Разработка проекта магистрали
Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.
Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:
- отопительное оборудование;
- крепежные изделия;
- различные переходники и муфты;
- уголки.
Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.
При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.
На практике используют один из двух способов обустройства разводки:
- Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
- Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.
Разводка водопроводной сети бывает трех типов:
- последовательного. Этот бюджетный способ прост в реализации;
- коллекторного – подача воды организуется с применением специального оборудования – коллектора;
- с проходными розетками – его задействуют редко.
Подготовка схемы коммуникаций
Чтобы знать о том, какие трубы, куда и каким образом монтировать, сначала чертят схему водопровода. Нужно понять, что лучше подходит для дома: скрытый монтаж или наружный? Также, требуется решить, как монтировать коммуникации: последовательно или параллельно? Все это необходимо отразить на схеме, а потом посчитать, сколько материалов уйдет на выбранный вариант.
Например, при скрытом монтаже, когда трубы прячутся в стены, потребуется больше материалов, включая отделочные. Зато и выглядеть все будет эстетичнее. Так же и при параллельном монтаже нужно будет больше труб, чем при последовательном. Зато для каждого крана напор воды будет одинаковым. Помимо труб подходящей длины и диаметра, потребуются комплектующие — например, фитинги для соединения и клипсы для крепления.
При укладке по скрытой схеме сначала по всему протяжению водопровода потребуется сделать пазы (штробы). Вот тут пригодится перфоратор, да и «болгарка» лишней не будет.
Перед тем как начать долбить и резать разметим, где будут проходить трубы. Поскольку мы выполняем замену, места, где будут стоять смесители, место подключения унитаза, стиральной машинки, и т.д. у нас уже есть. Тем не менее, стоит еще раз хорошенько все продумать, возможно, есть смысл что-то передвинуть, что-то убрать или добавить.

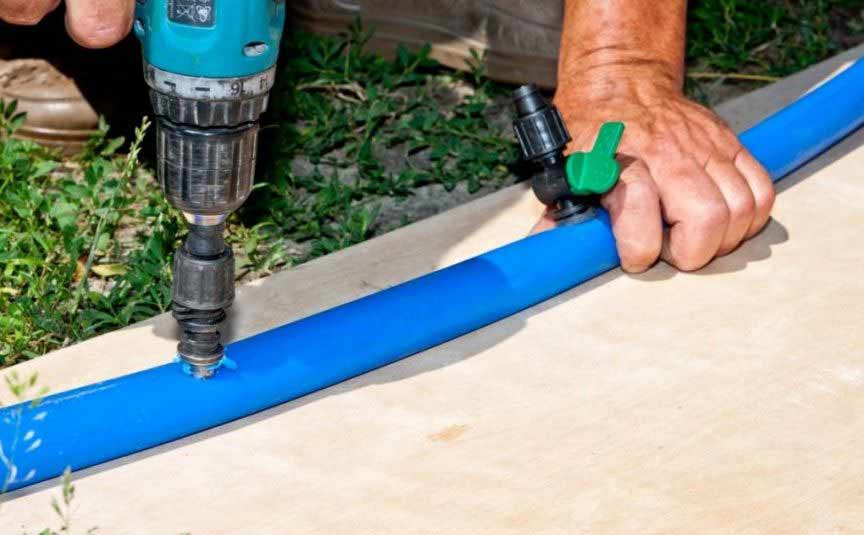

Прокладка водопроводных труб на дачном участке
Как обустроить водопровод на даче для полива садовых культур, задумываются множество дачников. Без такой поливочной системы зачастую довольно сложно получить хороший урожай, а носить воду в руках из колонки не каждый захочет. Так что летний водовод из полипропиленовых труб на дачном участке станет действительно удачным выбором.
А вот какой именно конфигурации может быть такой водовод – стоит рассмотреть подробнее.
Стационарная водопроводная система. Ее прокладка производится подземным способом, а с наступлением зимы она не демонтируется
Обратите внимание, что при условии грамотного монтажа с соблюдением всех норм, вы сможете использовать систему в любое время года. В данном случае имеется в виду применение методов, препятствующих промерзанию труб зимой
В частности, речь идет об углублении труб ниже линии промерзания грунта, либо об использовании утепляющих материалов.
Тем не менее, сейчас мы рассматриваем летний водовод из труб из полипропилена, который имеет некоторые особенности.
На газонах между деревьями такую трубу углубляют на 25-30 см. А вот в местах, где сажают огородные культуры и постоянно обрабатывают землю, глубина траншеи должна составить около 40-45 см или более. Во избежание повреждения неиспользуемых труб зимой, из системы нужно будет слить всю воду. Если был соблюден уклон, то вода стечет самотеком, либо ее можно откачать, продув систему компрессором.
Разборная система. В данном случае прокладка труб выполняется прямо на поверхности грунта.
Среди достоинств такого водопровода можно назвать:
- минимальное техническое обслуживание;
- моментальное определение мест разгерметизации системы;
- удобство подключения к источнику воды и высокая скорость монтажа.
Однако, естественно, что такой водопровод на зимний период нужно будет демонтировать и убрать в надежное место.
Летний водовод разборного типа может быть изготовлен из полипропиленовых труб с маркировкой PN10 и PN16.
Что обозначают отметки на трубах
При выборе труб стоит учитывать, для каких нужд будут использоваться системы, какую температуру и давление они должны выдерживать. Именно исходя из этого, стоит приобретать определенные изделия. Существует четыре класса труб, определенных назначением систем.
Тип PN10 используется исключительно для холодного водоснабжения;
Тип PN20 выдерживает высокие температуры и может использоваться как для горячей, так и для холодной воды;
Тип PN20 исключительно для систем отопления или горячего водоснабжения;
Тип PN25 используется преимущественно для отопительных магистралей
Типы PN20 и PN25 имеют оболочку из стекловолокна или фольги. Благодаря этому данные трубы выдерживают воздействие высоких температур
Также следует обратить внимание на поверхность изделия. На ней не должно быть заусенцев, неровностей или иных дефектов
На срезе трубы должны быть идеально круглыми, с гладкой поверхностью. Соединить фитинг и трубу в обычном состоянии невозможно. Для соединения их нагревают, да и в этом случае для соединения нужно усилие.
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
|---|---|
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм. | |
| Труборез – идеальное устройство для отсечения полипропилена. | |
| Шейвер – предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка – один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Устройство и особенности однотрубной системы
Однотрубная система
Особенность однотрубной системы отопления в том, что от котла идет труба, второй конец которой вновь приходит к котлу. Без разрыва магистрали к ней подключаются радиаторы отопления.
Такие системы отопления могут быть:
- горизонтальными (проточные);
- с верхней разводкой (вертикальные).
Обе системы могут быть как закрытыми, так и открытыми.
- радиаторный регулятор;
- шаровые краны;
- термостатический клапан и пр.
Как уже упоминалось в начале статьи, одним из преимуществ однотрубной системы является возможность спрятать коммуникации в полу. Это немаловажный фактор, ведь сейчас мало кто прячет радиаторы отопления за занавесками, да это и не практично, так как нарушается циркуляция воздуха возле батарей, вследствие чего приходится поднимать температуру на котле, а это приводит к лишним расходам топлива.
Если в собранной системе нет контруклона или перепадов по высоте, то она может работать без насоса.
Преимущества
- Монтаж однотрубной системы выполняется меньшим количеством труб (30–40%).
- Несложная схема разводки, монтаж которой сможет выполнить неспециалист.
- По сравнению с двухтрубной отопительной системой монтаж однотрубной выполняется быстрее.
- Система может быть смонтирована как в одноэтажном доме, так и доме с несколькими этажами.
- Не возникает проблем по поводу того, как при монтаже труб обойти дверной проем.
Монтаж водопроводной системы
Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.
Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.
Монтаж водопровода в квартире своими руками
Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.
Технология пайки полипропилена:
на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой
Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки
Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию
Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.
Устанавливаем трубы полипропиленовые водопроводные
Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.
Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.
Как правильно осуществлять пайку полипропиленовых труб
Полипропиленовые трубы для водопровода
Устанавливаем трубы полипропиленовые водопроводные
Полипропиленовые трубы для монтажа
Монтаж водопровода из полипропилена своими руками
Монтаж полипропиленовых труб своими руками
Водопровод из полипропиленовых труб
Монтаж водопровода в квартире своими руками
Особенности армированных труб
Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.
Что необходимо для самостоятельного монтажа водопровода?
- Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
- Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
- Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
- Подготовить все инструменты.
Для работы понадобятся следующие инструменты:
- ножницы для резки труб или ножовка по металлу,
- паяльник для полипропилена с набором насадок,
- зачистка (шейвер) для армированных фольгой труб,
- острый нож,
- рулетка и карандаш,
- термозащитные перчатки (прилагаются к паяльнику).
Монтаж системы капельного полива и расчет расхода воды
Начинать следует с составления плана поливаемого участка (огорода). Затем рассчитывают, сколько воды в стуки потребуется для капельного полива той или иной площади. После чего составляют схему равномерного распределения трубок или лент между насаждениями.
Правильный расчет системы полива, созданной своими руками, учитывает свойства почвы, время и график полива, распределение точек водоразбора – лент или трубок. Воду можно брать даже из близлежащего водоема, но, если вод подается грязной, то лучше на входе установить хотя бы фильтр грубой очистки.
Инструменты и материалы для создания капельного орошения
Понадобится электродрель или шуруповерт. Диаметр основной подающей трубы влияет на диаметр сверла: для трубы Ø 32 мм, в которую необходимо врезать вентиль со штуцером (крепится через резиновую или силиконовую прокладку) понадобится сверло Ø 14 мм. Если трубопроводы из полипропилена имеют Ø 25 мм, то используйте сверло Ø 10 мм. Лучше пользоваться сверлами по дереву – выступающий на конце шип не позволит сверлу уйти из центра намеченного отверстия.
Порядок монтажа
Сборка системы капельного орошения начинается с того, что соединение полипропиленовых труб и резервуара для хранения воды проверяется на герметичность. Емкость резервуара зависит от площади насаждений, необходимости полива (разные растения потребляют разное количество влаги), схемы разводки труб и лент. Кому-то хватит металлической двухсотлитровой бочки, а кому-то и еврокуба будет мало. В любом случае, нужно иметь возможность в любой момент времени пополнять запасы воды в баке. Емкость устанавливают на подставке, обеспечивающей самотек воды – выше 1-15, метров не имеет смыла, чтобы не повышать давление в трубопроводе: вода должна идти медленно. Если на основном трубопроводе врезан фильтр грубой очистки, но на выходе из резервуара есть смысл врезать фильтр тонкой очистки воды.
Бывает, что участок имеет уклон, и иногда довольно большой. В этом случае возможно использование насоса для системы полива, так как высоты подставки может не хватить для доставки воды к самым высоким участкам полива.
Подготовка полипропиленовых труб и монтаж поливной системы начинается с нарезания отрезков в нужный размер. Отрезок трубы должен соответствовать по длине расстоянию между грядками, и на каждом ее конце сбоку через переходник врезается пластиковый кран фильтр.
Промышленная лента для полива имеет шаг отверстий 200 мм, 250 мм и 300 мм. Отрезаете ленту требуемой длины и присоединяете ее к крану, а свободный конец плотно завязываете. При надевании ленты на кран рекомендуется пользоваться графитовой смазкой или жидким мылом. Само соединение не нужно ничем усиливать – ни хомутами, ни другими зажимами, так как давления в системе практически не будет. Последним этапом устройства капельного орошения на одном из участков будет затягивание контрольной гайки, а после сборки всего объема необходимых соединений и набора требуемого количества лент систему можно включать на полив.
Но пользование такой самодельной капельной системой имеет и недостатки:
- Нужно постоянно контролировать объем воды в баке. Хотя этого можно избежать, установив электронную поплавковую систему включения/отключения насоса для автоматического заполнения резервуара. Если же капельное орошение подключено к центральному водопроводу, то проблема отпадает;
- Форсунки (отверстия в лентах или трубках) постоянно засоряются. Проблема решается промывкой всей системы и установкой фильтров на основном входе воды в трубы, и на выходе из резервуара.
Статья по теме: Монтаж водопровода на даче
Небольшую систему капельного орошения можно собрать даже с помощью пластиковых бутылок – донышки обрезают, бутылки вставляют друг в друга, набирая трубу необходимой длины, причем сами бутылки будут служить лентами капельного полива – в них проделывают небольшие отверстия, и устройство готово.
Капельное орошение огорода не меняется, если перенести его в теплицу или в зимний сад, поэтому, один раз собрав такую схему, можно пользоваться ею всю жизнь, и с учетом места использования добавлять или снимать дополнительное оборудование.
Разводка в доме
Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.
В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.
Холодная и горячая линии
В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.
Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.
Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.
К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.
Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.
От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.
Еще одна схема
Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.
Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.
Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.
Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.
Подключение второго этажа
Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.
Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.
Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.
Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.
Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.
