Устройство и принцип действия повысительного насоса
В зависимости от конструкции рабочего колеса и производительности, принцип действия повышающих систем может иметь некоторые отличительные особенности.
Циркуляционный центробежный насос
Принцип действия насоса основан на создании избыточного давления на периферии с одновременным разряжением в центре рабочей зоны. Жидкость выбрасывается через выходной патрубок под действием возникающего избыточного давления, а всасывание происходит за счет возникающего разряжения.
Центробежная самовсасывающая станция
Принцип действия таких систем аналогичен принципу действия центробежного циркуляционного насоса, основные отличия заключаются в мощности электродвигателя, габаритных размерах и наличии гидроаккумулятора, значительно повышающего стабильность работы системы.
https://youtube.com/watch?v=ggxTFgapWwE
Вихревая самовсасывающая станция
В силу конструктивных особенностей, вихревые насосные станции способны обеспечить давление на выходе в 3-5 раз большее, чем центробежные аналоги и не чувствительны к завоздушиванию. Однако при этом, такие установки требуют высокой степени предварительной очистки рабочей среды и имеют низкий КПД.
Помимо технических характеристик, важное значение для обеспечения высокой эффективности работы насосных узлов имеет правильность монтажа
Причины слабого напора
Если сразу после сдачи объекта в эксплуатацию или по мере пользования водой отмечается снижение напора, следует искать вероятный фактор, это:
Причины слабого напора воды.
- невысокая пропускная способность труб, что может быть обусловлено установкой неподходящих по диаметру коммуникаций или естественными причинами — увеличением толщины нароста внутри труб, за счет чего уменьшается их просвет, в результате понижается давление;
- загрязнение фильтра, расположенного на вводе в объект, что создает препятствие для тока жидкости по водопроводу;
- поломка запорной арматуры или же установка бракованных деталей при монтаже трубопровода;
- появление протечек: вследствие длительной/неправильной эксплуатации или по причине допущения ошибок при монтаже;
- нарушение норм подачи воды на объект, виной тому халатность компании, обслуживающей водопровод.
Повысительная насосная станция водоснабжения устанавливается только после того, как были исключены все перечисленные факторы, а проблема осталась.
В многоэтажках
Наиболее распространенной причиной снижения давления в данном случае является подключение неучтенных при проектировании системы водоснабжения потребителей. Это происходит, когда в многоквартирном доме переоборудуется жилая квартира в нежилое помещение, чтобы открыть парикмахерскую или реализовать другой проект. В результате возрастает нагрузка на оборудование, которое не рассчитано на более высокое давление. Техника может перегреваться, что приведет к более сложным проблемам. Может потребоваться замена подкачивающего насоса.
В многоэтажных домах причиной является не качественная подготовка воды к потребителю.
Еще одной распространенной причиной снижения давления является недостаточно качественная подготовка воды для подачи к потребителю. В данном случае более активно происходит отложение химических соединений на стенках коммуникаций, что приводит к уменьшению внутреннего просвета. Если другие негативные факторы не были выявлены, предполагается периодическое отключение насосов поставщиком. Это делается с целью снижения расхода воды.
В частном доме
Проблемы в работе системы водоснабжения чаще наблюдаются, если на участке обустроены скважина, колодец. В этом случае причин снижения давления намного больше:
- засорение фильтра на входе оборудования;
- произошло заиливание гидротехнического сооружения;
- насос не соответствует параметрам скважины/колодца;
- не установлен гидроаккумулятор (данный узел способствует нормализации давления);
- образовалась течь на одном из участков трубопровода.
Кроме того, снижение давления может происходить вследствие образования воздушной пробки, например, если водяная помпа своевременно не отключилась и продолжала закачивать воздух. При этом вода может перестать подаваться к сантехническим приборам. Ошибки при монтаже трубопровода — еще один негативный фактор. В этом случае трубы укладываются с нарушением уклона.
Насосная станция для повышения давления
Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$). Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.
Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:
- вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
- подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.
Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака
Все можно исправить, поставив объемный бак (литров на 1000) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.
Как правильно установить насос для повышения напора воды
Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

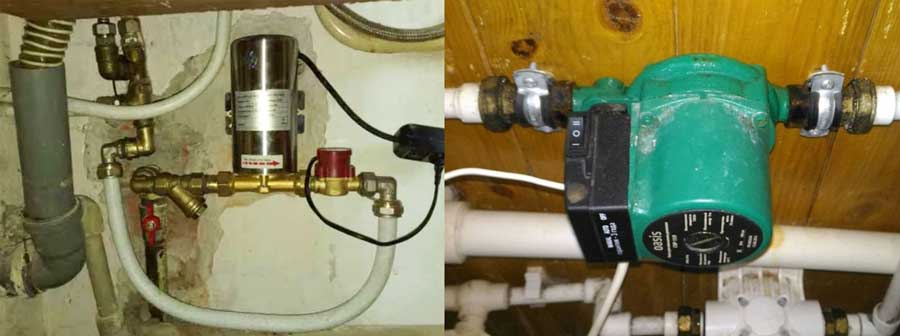

Подключение циркуляционного повышающего нагнетателя
Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:
- Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
- В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
- С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.
Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:
- Самовсасывающий модуль;
- Аккумулирующая емкость;
- Автоматическая система контроля;
- Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
- Сантехническая арматура, трубопроводы и гибкие шланги.
Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.
Методика подключения нагнетающей установки в частном секторе
- Монтировать установку следует в непосредственной близости от места водозабора;
- Температура в месте установки не должна опускаться ниже +5 С;
- Не допускается соприкосновение модулей установки со стенами;
- Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.
Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:
- Непосредственно в доме;
- В подвальном помещении или цокольном этаже;
- В колодце;
- В кессоне;
- В специальной утепленной постройке.
Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:
Подготовительные мероприятия, которые включают в себя:
a) Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;
b) Копку траншей под укладку трубопроводов;
c) Обеспечение электропитания
2. Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:
a) Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;
b) Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;
c) С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.
3. Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;
4. Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.
https://youtube.com/watch?v=5c39kXyw3uM
Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!
Нормы и стандартные параметры давления
При эксплуатации водопровода в коммунальном жилье руководствуются строительными нормами и правилами СНиП 2.04.01-85 для внутренних развязок. При устройстве водоснабжения и его использовании домовладельцам могут быть полезны следующие указанные в них рекомендации по характеристикам и способам прокладки водопроводных магистралей:
- Для исключения механического повреждения водопровода из пластиковых труб его укладку следует осуществлять скрытым способом — под землей, в каналах, шахтах, штробах. Открытая укладка допустима для подвода воды к сантехническим приборам или в местах, где гарантированно исключено повреждение труб.
- Трубопровод должен выдерживать испытательное давление в 1,5 раза больше рабочего, не выше 6,8 бар. (атмосфер) для воды с температурой +20º С.
- Срок службы труб для холодной воды составляет не меньше 50 лет при температуре около +20º С и напоре от 4,5 бар, для горячего водоснабжения период эксплуатации — не меньше 25 лет при температуре +75º С.
- Рабочее давление в трубах в трубопроводе для бытового назначения — 6 бар, эти нагрузки должна выдерживать и арматура, в противопожарных системах параметр составляет около 10 бар.
Понятно, что приведенные нормативы разработаны для многоквартирного жилья в коммунальном хозяйстве, при частном водоснабжении напор определяют расчетным путем. Оборудование выбирают с таким расчетом, чтобы например, котел и душ, ванная, сантехника и смесители, включенные одновременно, не вызывали резкое понижение напора.
Если в водозаборной системе не установлены электронасосы с автоматикой частотного регулирования скорости вращения вала, поддерживающие постоянное давление в системе водоснабжения, его рабочий диапазон для большинства индивидуальных жилых зданий находится в пределах 1 — 5 бар.
Данный параметр обеспечивает функционирование применяемого в доме санитарно-технического оборудования, бытовой техники (стиральные и посудомоечные машины), бойлеров и котлов отопления, максимальный напор позволяет проводить полив участков большой площади.
Рис. 2 Санитарная и бытовая техника, подключаемая к водопроводу – пример монтажной схемы
Критерии выбора
Перед покупкой устройства убедитесь, что проблемы с нехваткой воды в кранах связаны именно с низким давлением. Случается, что на внутренних поверхностях магистрали возникает толстый слой осадка либо создается засор. В такой ситуации применение устройства бесполезно.
Если с трубопроводом все хорошо, определитесь с местом монтажа прибора, чтобы грамотно подобрать габариты оборудования и его тип. Повысительные насосы для холодного водоснабжения не должны устанавливаться на горячие магистрали.
Выбор устройства зависит не только от температурных характеристик, но и от таких показателей:
- производительность;
- мощность;
- уровень шума;
- метод подключения к водопроводной сети;
- пропускная способность.
Сделайте акцент на том, из чего сделана крыльчатка. Устройства с пластмассовой деталью недолговечно, подойдет лишь для дачи. Для постоянного использования требуется латунный или бронзовый механизм.
Правила подбора мощности агрегата
Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно.
Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.
Стабильное давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины.
Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.
В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей.
Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.
Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления
Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.
Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер.
Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.
Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую.
На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.
Можно ориентироваться на максимальные показатели по давлению в водопроводной системе, указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру.
Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.
Недостаток давления в водопроводной системе может привести к преждевременному износу и выходу из строя дорогостоящего водонагревательного и сантехнического оборудования
Когда нужен повысительный насос
Напор воды на входе внутреннего водопровода в частном доме при индивидуальном водоснабжении определяется настройками основного элемента автоматики – реле давления, наивысший стандартный порог срабатывания которого при ручной настройке не превышает 5 бар. Поэтому повышающий насос в частном доме с автономным водозабором монтировать не имеет смысла – при недостаточном объеме подачи дешевле и проще поставить накопительный гидроаккумулятор большой емкости. Аналогичная картина наблюдается и в многоквартирных домах – там водяной напор фиксирован и поддерживается на нужном уровне коммунальными службами. Но иногда в квартирах и частных домах возникают следующие ситуации, когда необходима установка в водопровод повысительных электронасосов:
a). При автономном водоснабжении забор водных ресурсов производят из скважинных или колодезных источников, используя для этого погружные колодезные, скважинные электронасосы или поверхностные установки. Каждый водоподающий агрегат имеет определенные технические характеристики, основными из которых являются напор (указывается в метрах) и объем прокачки (в паспортах обычно отмечается значение в кубометрах за час).
Напор является определяющим критерием показателя расстояния до точки водопотребления и глубины погружения агрегата, обычно 1 м приравнивают к аналогичному 1 м вертикального столба и 10 м по горизонтали. Если скважина находится на большой глубине или расстояние до дома велико, напора, создаваемого маломощным электронасосом (ошибки в расчетах при выборе, снижение характеристик в процессе эксплуатации, невозможность замены изношенного агрегата на новый) не всегда хватает для транспортировки приемлемого объема воды в единицу времени на нужное расстояние. В этой ситуации в наружную магистраль можно установить подкачивающий электронасос.
Рис. 4 Вихревой электронасос и принцип его работы
b). Но чаще повысительные насосы для холодного водоснабжения ставят внутри дома для водоподачи на электрическую и санитарную технику в случаях, когда напор жидкости в точках водозабора от централизованной магистрали слишком мал или у частного дома высокая этажность с разветвленной и протяженной водопроводной линией. В условиях домашнего микроклимата срок их службы существенно выше, чем на улице, к тому же приборы требуют встроенной в трубопровод установки, чего технически невозможно достичь на наружном подземном трубопроводе или в узком распределительном (смотровом) колодце.
c). Нарушение коммунальными службами своих обязательств приводит к тому, что напор в квартирах (особенно верхних этажей или в часы пик) может быть слишком мал для нормального функционирования санитарно-технических приборов, бытовой техники, хозяйственных нужд. В данной ситуации собственник может установить для поднятия давления в водопроводе (в основном на входе бытовой техники) насос небольшой мощности, начинающий свою работу при водопотреблении.
ВодоснабжениеМонтаж насосов водоснабжения
Установка насосов водоснабжения в частном доме является ответственным и серьезным этапом, который требует индивидуального подхода, как со стороны исполнителей, так и со стороны владельца дома. Доверять данный процесс необходимо проверенным компаниям, которые имеют хорошую репутацию среди пользователей.
Одно из направлений деятельности – монтаж насосов водоснабжения по выгодным и доступным ценовым предложениям. Качество оказываемых услуг обуславливается индивидуальным подходом со стороны мастеров к поставленной задаче, независимо от особенностей участка и типа источника воды (колодец, скважина).
Цена монтажа насоса в колодец или скважину зависит от особенностей земельного участка, глубины источника и пожеланий заказчика. Это нужно принимать к сведению в процессе оформления заявки.
Наши мастера берутся за работу любой сложности, независимо от ее особенностей. Это позволяет нам оказывать качественнее услуги в Москве и области. Монтаж насосов водоснабжения выполняется в соответствии с требованиями безопасности и установленной технологии.
Установка насоса водоснабжения в частном доме: на что обращать внимание
При выполнении данных работ, первое, что нужно помнить – самостоятельно производить монтаж не рекомендуется, т.к. отсутствие навыков, знаний или инструмента может привести к большому ущербу будущей водопроводной системы (выход из строя насоса без возможности его восстановления).
Монтаж насосного оборудования заключается в правильном выборе места его расположения. Поверхностные насосы не погружаются в воду, а работают вблизи источника воды (погружается только заборный шланг). Погружное насосное оборудование используется в колодцах (до 12 метров) – устройство погружается на глубину и оттуда перекачивает воду к потребителям. Скважинные, также как и глубинные, располагаются внутри скважины и перекачивают воду с глубины.
Надежная фиксация насоса (в случае с поверхностными моделями) является первостепенной задачей, т.к. это позволит его эксплуатировать на протяжении многих лет без технического обслуживания.
Установка насосов водоснабжения включает в себя пусконаладочные работы – комплекс мероприятий, обеспечивающий пуск оборудования и его настройку. От правильности проведения данного процесса зависит последующая эксплуатация насосов.
7 причин для сотрудничества с нами
- – Предоставляем гарантию на выполненные работы – мастера несут персональную ответственность за монтаж насосов для водопровода.
- – Беремся за сложные задачи – индивидуальный поиск решения проблемы.
- – Персональный подход к клиенту – принимаем к сведению все пожелания.
- – Проработанная политика формирования стоимости. Цена устанавливается в зависимости от объема работ и их особенностей.
- – Постоянный штат мастеров – не привлекаем сторонних специалистов.
- – Современная материально-техническая база. Применяем инструменты и оборудование оригинального качества.
- – Бесплатный выезд мастера для осмотра объекта.
Оформление услуги
Заказать установку насоса в систему водоснабжения в городах Подмосковья и Москве по доступной цене и в минимальные сроки можно у нас. Оформить заявку возможно в удобное время – достаточно связаться с менеджером удобным для Вас способом (чат, телефон, электронная почта). Ознакомиться с выполненными заказами можно на сайте в соответствующем разделе.
Доверьтесь настоящим профессионалам – получите качественную и надежную систему водопровода для частного дома, несмотря на ее особенность или сложности исполнения.
Как своими руками сделать насос высокого давления – изучаем порядок работ
Простая конструкция насоса для повышения давления позволяет изготовить такой прибор каждому желающему. Для работы потребуется:
- Несколько листов стали;
- Пластиковая емкость;
- Дрель;
- Шурупы;
- Болгарка;
- Резиновые уплотнители;
- Герметик;
- 2 маховика от старых мопедов;
- Мотор от старой болгарки;
- Металлическая труба;
- Несколько силиконовых шлангов.
Алгоритм работ выглядит следующим образом:
- Для начала необходимо сварить корпус – для этого берутся стальные листы и соединяются при помощи сварочного аппарата. Корпус должен быть в 2 раза больше пластиковой емкости;
- После этого нужно собрать привод. Для этого необходимо взять двигатель от болгарки и соединить его со стальной трубой, которая будет служить валом. На другом конце трубы нужно сделать резьбу и установить один из маховиков – он послужит рабочим колесом;
- Второй маховик крепится с другой стороны двигателя, и будет служить элементом охлаждения;
- После этого мотор помещается внутрь пластиковой емкости, а все пазы обрабатываются силиконовым герметиком;
- Далее пластиковая емкость с мотором наглухо устанавливается внутрь стального корпуса;
- По обе стороны трубы с рабочим колесом следует прикрепить резиновые уплотнители;
- В конце потребуется установить силиконовые трубки, которые будут играть роль приемного и выходного патрубков.
