Делаем навес для авто из дерева, поликорбоната

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

  • под ним легко разместить автомобиль, защитив его от дождя, града, снега;
  • навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
  • благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

  • конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
  • благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
  • очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

  • функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
  • с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

  • поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
  • кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
  • припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

  • разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
  • пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
  • даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Чем можно накрыть навес для гаража

В качестве кровли для укрытия используется профнастил, металлочерепица, поликарбонат, ондулин, рубероид, «прозрачный шифер», тканевый тент и некоторые другие материалы. Все они имеют ряд положительных отрицательных особенностей.

Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома.

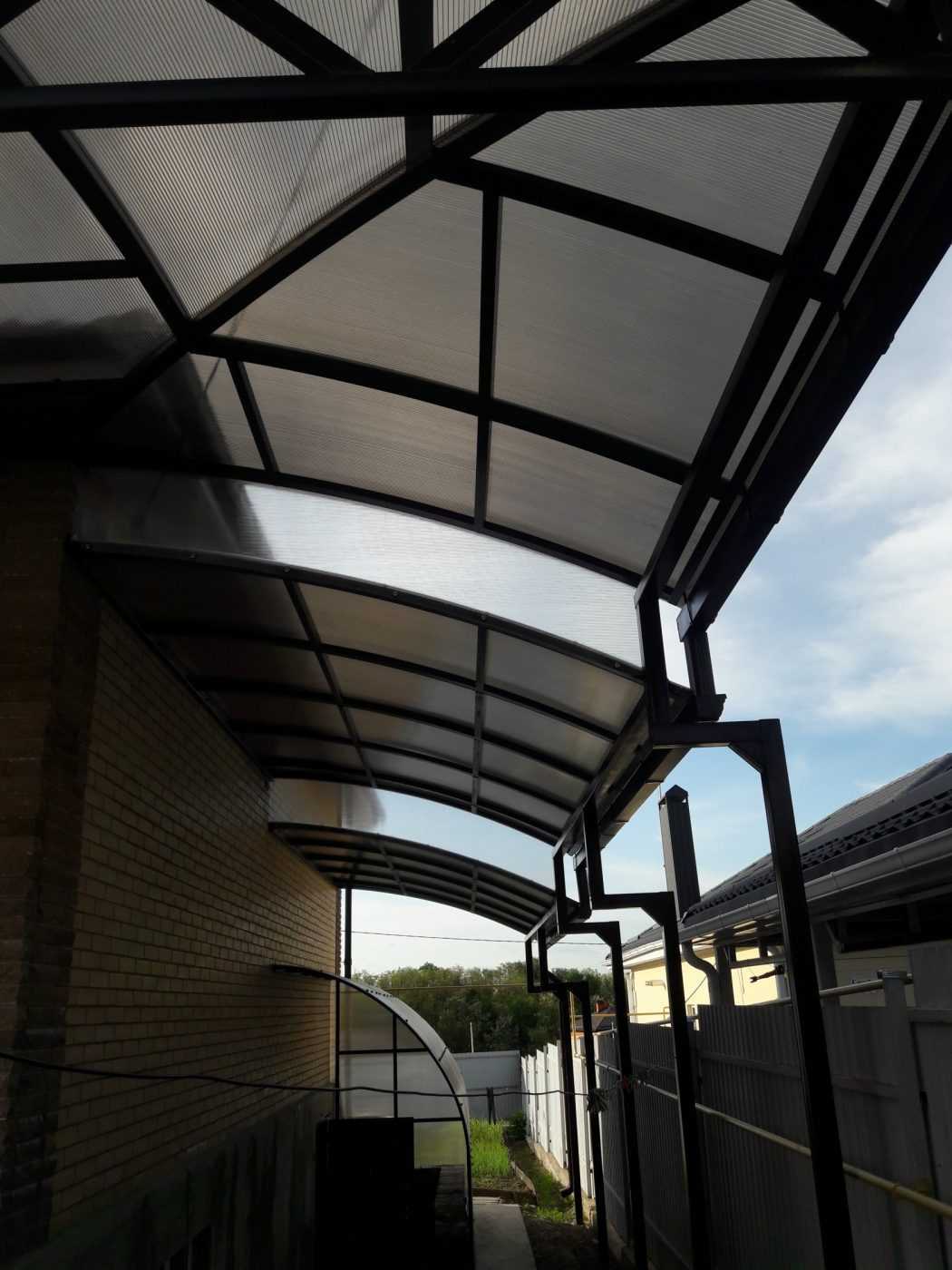

Поликарбонатом

Покрытие из поликарбоната – выполняется прозрачным либо полупрозрачным. Оно красиво выглядит, не загромождает пространство участка. Поликарбонат легко гнется, с его помощью выполняются закругленные, «волнистые» крыши.

Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Профнастилом

Сооружение, покрытое профнастилом, делается односкатным или двускатным. Оно пожаробезопасно, не боится коррозии, но во время дождя падающие на поверхность капли создают много шума. Монтировать такую кровлю допустимо как на деревянный, так и на металлический каркас.

У хорошего профнастила края — идеально ровные и не имеют зазубрин.

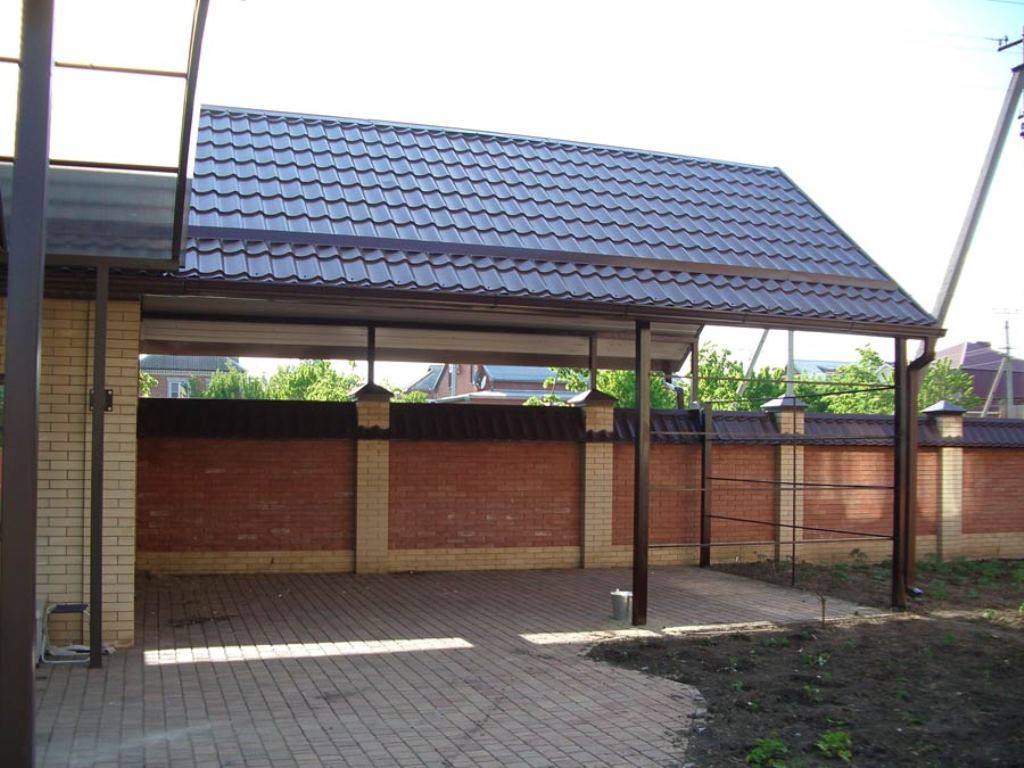

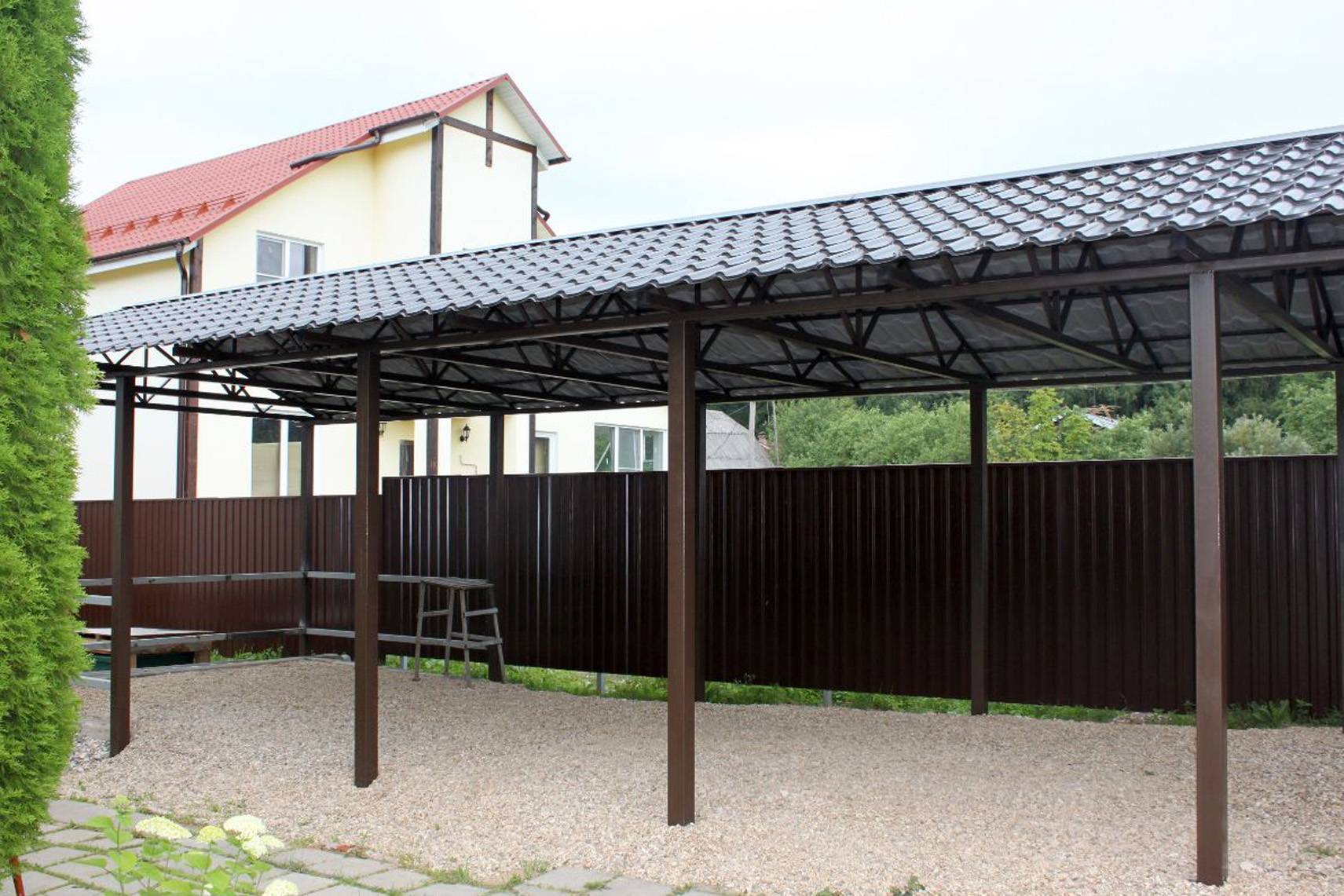

Металлочерепицей

Покрытие выполняется из меди, стали, алюминия со специальным антикоррозийным слоем. Готовый навес имеет красивый внешний вид, он долговечен, прочен, сравнительно не дорог, но если крыша имеет сложную форму, материала потребуется много. Разнообразие цветовых решений металлочерепицы позволит подобрать ее под любую стилистику.

При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

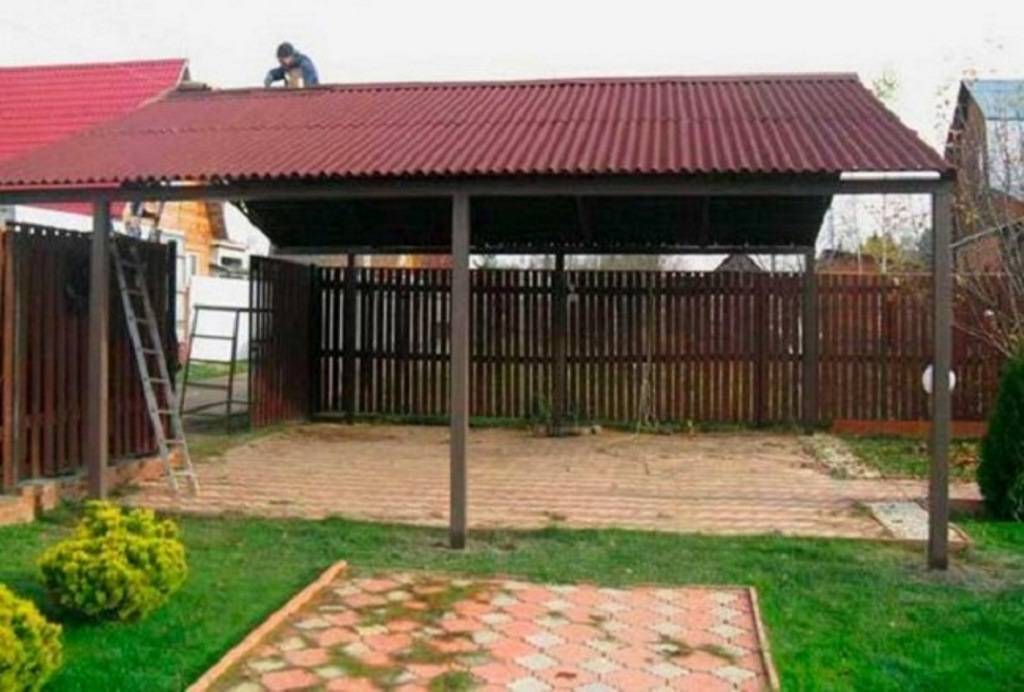

Ондулином

Конструкция, покрытая ондулином, выходит легкой, долговечной. Минусы такого материала – высокая горючесть, постепенное (за пять-семь лет) выцветание. Для монтажа используются специальные гвозди.

Ондулин — оптимальная кровля для небольших навесов.

Процесс монтажа

Монтаж односкатного навеса из поликарбоната своими руками занимает не более 1 дня, он может выполняется одним работником, однако, помощь в этом деле не повредит. Для сборки потребуется стандартный набор инструментов, в который входит сварочный аппарат, шуруповерт, ножовка по металлу или болгарка. Процесс строительства выглядит следующим образом:

Схема монтажа односкатного навеса

  1. Первый этап строительства – подготовка площадки. С места, где будет располагаться сооружение, убирают весь мусор, камни, выкорчёвывают крупные растения. Строительный участок выравнивают с помощью песка, грунта ли гравия.
  2. С помощью мерной ленты или рейки, шнура и колышек выполняют разметку будущего навеса, выверяя углы между сторонами с помощью строительного уровня. Колышками обозначают расположение столбов.
  3. Следующая фаза монтажа – бурение отверстий под опорные столбы постройки. Минимальное количество столбов для навеса небольшой площади – 4 штуки, но чем сооружение больше, тем больше опор потребуется. Шаг между ними должен составлять 1,2-1,5 м. Отверстия в грунте проделываются ручным буром на глубину промерзания почвы, то есть на 0,6-0,8 м.
  4. В отверстия засыпают песчано-гравийную смесь, устанавливают опорные столбы и заливают бетонным раствором. Опоры, расположенные по одной стороне, должны быть выше других, чтобы обеспечивался уклон ската.

  5. Вершины стоек соединяют верхней обвязкой, которая изготавливается из металлического профиля или труб. Крепление выполняют с помощью сварки или кронштейнов. Стропильные фермы сваривают на земле и приваривают к обвязке. Поверх стропил приваривают обрешетку.
  6. Листы карбоната обрезают до нужного размера, проделывают в них отверстия для крепления, устанавливают на скат снизу вверх, фиксируя термо-шайбами. Стыки поликарбоната соединяются с помощью специального профиля.

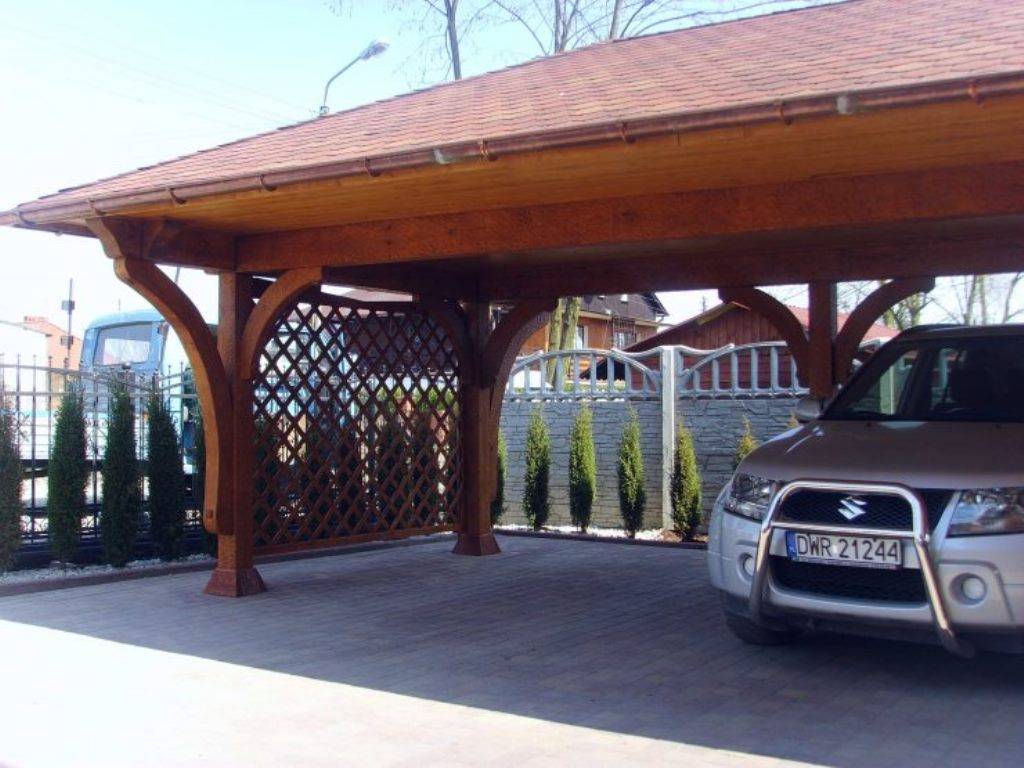

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как подготовить место

Машину не ставят просто на землю, не вариант и засыпка гравием, колеса на ней пробуксовывают, со временем ровная поверхность деформируется, образуются ямы. Оптимально – сделать неглубокую стяжку, залить бетоном. Это позволит беспрепятственно мыть машину, не переживая о стоке воды.

Пошаговые действия:

  • Обозначить границы конструкции при помощи колышков и веревки.
  • Срезать дерн.
  • Снять верхнюю часть грунта, заглубляя на 15-20 см.
  • Сделать «подушку» из щебня, песка, хорошенько все утрамбовать.
  • Стяжку делают с небольшим уклоном в сторону от дома (построек, грядок и пр.), или по периметру выкладывают дренажные трубы.

Если машина тяжелая, то обязательно используют армированную сетку, арматуру.

После из досок «дюймовок», шириной не менее 25 см делается временная опалубка. Заливается первый уровень бетонной смеси, выравнивается, укладывается арматура или армированная сетка. Сверху заливается 2 порция бетонной смеси.

Площадка под авто будет готова через 1,5 — 2,5 мес., все зависит от погодных условий. Чтобы бетон не растрескался его периодически увлажняют, защитить от осадков, мусора можно, накрыв пленкой.

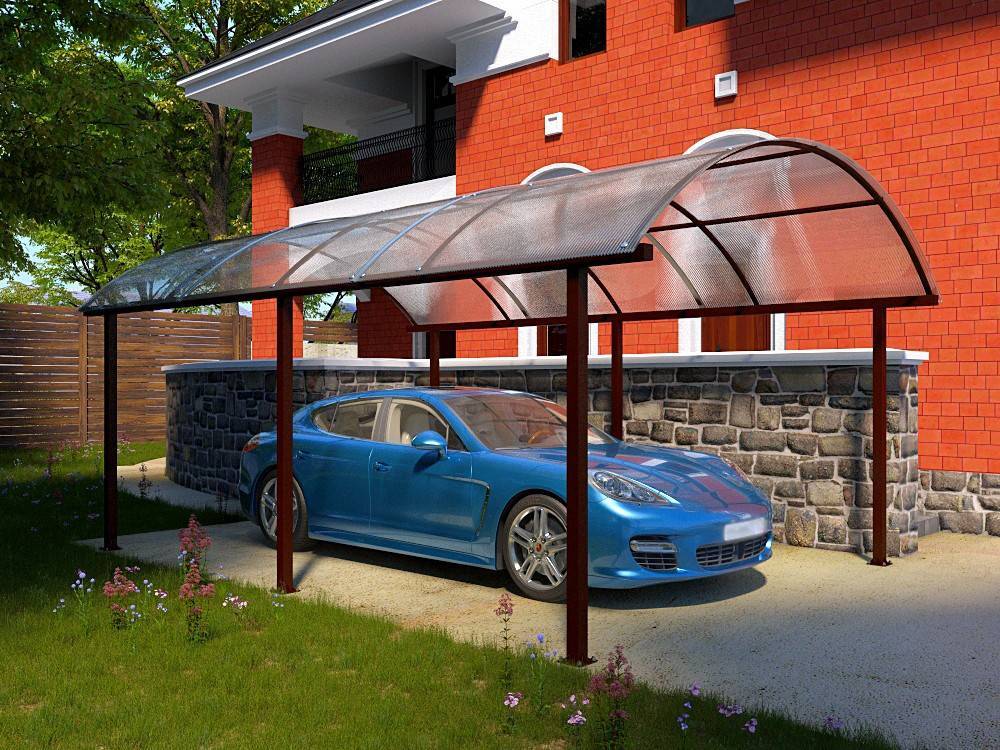

Как сделать навес из поликарбоната для автомобиля своими руками?

Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

Подготовка материалов

Для строительства навеса своими руками потребуется:

  1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
  2. Профильная труба для обрешетки сечением в 40х20 мм.
  3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
  4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
  5. Щебень или цементно-песчаная смесь.
  6. Пресс-шайбы.
  7. Оцинкованные саморезы.
  8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
  9. Сотовый поликарбонат толщиной в 10 мм.

Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

Этапы работ

В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

Установка стоек своими руками:

  1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
  2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
  3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
  4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
  5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.
  6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
  7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

Монтаж листов поликарбоната

Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

Порядок работ.

  1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
  2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
  3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
  4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
  5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

  • Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
  • Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
  • Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
  • Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Что нужно сделать дальше?

Из профиля 40 на 25 делается своими руками обвязка сверху. На ней потом проводится монтаж ферм, относящихся к шестиметровому навесу.

30 на 30 миллиметров – такого сечения вполне хватает, чтобы создать дворовые навесы с небольшой площадью.

Важное значение предаётся материалу для кровли. Полупрозрачный и лёгкий сотовый поликарбонат – отличный вариант для обустройства изогнутых крыш арочного типа

Пожаробезопасный металлический профильный лист лучше использовать для возведения прямого навеса, односкатного или двухскатного, в зоне барбекю. Конструкция должна быть толще, если она покрывается тяжёлыми материалами.

Привлекательно выглядят лёгкие и изогнутые формы каркаса. Есть специальные роликовые трубогибы, которые позволяют своими руками задать определённый изгиб трубы.

Видео

Навес своими руками часть 1

Это приспособление позволяет гораздо быстрее собирать своими руками каркас навеса используя проф. трубу.

Смотреть видео

Переходим к установке навеса своими руками

Данный этап всегда начинается не только с монтажа опорных колонн, но и с разметки. Рекомендуется придерживаться шага в 2 – 3 метра при установке деталей.

Сечение труб придётся увеличить, если больше будут сами пролёты. Из-за этого работы становятся более дорогими.

Садовый бур с диаметром до 30 сантиметров позволит без проблем создать шурфы, которые так же необходимо сделать для установки каркаса (ниже в статье представлены чертежи каркаса навеса).

Глубина в 60 сантиметров будет достаточной. Надо утрамбовать дно в ямах как следует, когда все отверстия будут готовы. Иначе колонны дают усадку.

Гравийная или песчаная подошва с толщиной до 50 мм утрамбовывается и засыпается перед тем, как начать установку.

Далее монтируют саму колонну, а потом засыпают её, используя бетон. Для более точного монтажа надо использовать отвес, строительный уровень.

Бетон заливается до уровня, на котором начинается сам котлован. Для полов можно сделать бетонную стяжку, либо покрыть поверхность тротуарной плиткой.

Видео

Ворота и навес своими руками. Делаем фермы для подвесных ворот и навеса.

Какие ещё этапы входят в работу?

Создание небольшого котлована обязательно, вне зависимости от используемых материалов. Для этого надо убрать грунт, на глубину до 100-150 мм.

После этого поверхность легко утрамбовать и выровнять. Поверхность лучше застелить геотекстилем, если проводится укладка специальной тротуарной плитки. Тогда трава не будет пробиваться наружу. Так же можно сделать бетонную стяжку, что по сути является оптимальным вариантом.

Гравий или песок одинаково подходят для того, чтобы сделать подошву. На уровне 50 мм делают отсыпку. После этого материал так же утрамбовывают.

Создание оптимальной дренажной системы невозможно, если этот слой отсутствует. Он всегда нужен для такого изделия, как навес с профильной трубы своими руками, видео это подтверждают.

После этого переходят к укладке арматурного каркаса. Надо так же залить слой бетона, толщиной не менее 50 мм. Такое строение легко выдержит нагрузку до 3 тонн. Есть и несколько других важных действий.

  1. Берём верхнюю часть колонн, и именно на ней делаем обвязку, по всему периметру
  2. На балке с горизонтальным расположением надо разместить фермы поперечного типа, для формы в наклонном положении.
  3. Рекомендуется устанавливать детали с шагом до 80 сантиметров, если крыша одно- или двускатная.
  4. Вообще шаг выбирается в зависимости от того, какой шириной обладают сами поликарбонатные листы.
  5. Чаще всего стараются придерживаться цифры в 400 мм.

Видео

Навес из поликарбоната своими руками

Односкатный навес: виды, особенности

Оформление загородных участков при помощи навесов является не только практичным решением, но и служит для создания уникального архитектурного ансамбля на территории. В зависимости от финансовых возможностей и особенностей территории, сооружают конструкции различных форм, размеров, материалов. Какими особенностями и преимуществами обладает навес односкатный, фото с изображением готовых построек и вариаций их применения, рассмотрим далее.

Внимание! Односкатный навес чаще всего применяется на маленьких участках, где есть возможность пристроить его к стене дома и тем самым компактно разместить не в ущерб пространству. Такие типы построек служат для парковки авто, зоны отдыха, хранения инвентаря или защиты растений

Навесы для автомобилей односкатные могут быть дополнительной сезонной пристройкой, которую используют вместо гаража, чтобы защитить средство передвижения от воздействия солнечных лучей и дождя. Их возводят своими руками с применением металлического каркаса и дешевым кровельным покрытием, благодаря чему навес для авто односкатный выходит доступным по стоимости, как и полагает быть сезонному сооружению.

Оптимальным материалом для сооружения сезонной парковки выступает профильная труба и металлические фермы с покрытием из поликарбоната. Их преимущество состоит в том, что такой односкатный навес из профильной трубы можно легко разобрать с приходом холодов и быстро смонтировать снова с наступлением тепла. Поликарбонатное покрытие в свою очередь отлично пропускает солнечный свет, блокируя ультрафиолетовые лучи, что позволяет заниматься ремонтными работами авто на свежем воздухе в условиях хорошей видимости и прохлады.

навес из поликарбоната

Важно! Навесы для отдыха предполагают использование более дорогостоящих материалов, ведь для таких конструкций большое значение имеет внешний вид и создание комфортных условий в них. Большой популярностью пользуются односкатные деревянные навесы

Они создают атмосферу уюта, использование натуральной древесины при монтаже позволяет насладиться чувством единения с природой.

деревянный односкатный навес

Важно! Монтаж навесной конструкции предполагает проведение подготовительных работ: рекомендуется разработать кровельные чертежи навесов односкатных, в которых рассчитать параметры будущей постройки, определиться с покрытием, учесть климатические факторы региона, заранее закупить материал, обработать его мастиками, запилить под определенные габариты. От этого будет зависеть надежность будущей конструкции

Деревянные навесы для отдыха используются круглогодично, поэтому при выборе материала для кровли большое внимание следует уделить его прочности, влаго-, морозоустойчивости и эстетическому виду. Замечательно смотрится деревянный навес односкатный из профнастила или металлочерепицы

навес из профнастила

Важно! Навес с односкатной крышей обладает массой преимуществ, которые, если заранее определиться с материалами и назначением, позволяют сберечь не только денежные средства, но также время на его установку, сделать территорию участка более функциональной, а благодаря фантазии обустроить комфортабельное место для отдыха

Примерный расчет навеса из профильной трубы

В качестве примера за исходные данные можно принять размер строения 6х9 метров. У него перед одной из сторон имеется свободная площадка со сторонами 7 и 9 метров. По стенке дома длиной 9 метров планируется строительство навеса с размером вылета, равным 6 метрам (прочитайте: «Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм»).

В итоге площадь навеса — 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.

Правильные размеры навеса

Нет обязательных размеров, но из практических соображений необходимо соблюдать несколько правил. Минимальная высота навеса – 2,20 метра. Такая высота, как и в доме, облегчает циркуляцию воздуха, можно установить небольшую садовую мебель. Не превышайте 3 метра в высоту, иначе не будете хорошо укрыты от дождя и ветра.

По длине минимально должно быть не менее 1,20 метра. Однако, если сад небольшой, не превышайте 1/3 его площади, чтобы можно было наслаждаться солнцем.

Будьте осторожны, не переполняйте свой сад. По ширине навес должен быть достаточно большой, чтобы обеспечить его устойчивость. Стандарт для навеса хорошего размера составляет около 3 метров.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

  • Лопата.
  • Сварочный аппарат.
  • Нож, ножовка по металлу (болгарка).
  • Измерительные принадлежности (метр, отвес, рулетка).
  • Шуруповерт.
  • Набор ключей.
  • Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

  • Нарезать заготовки в размер соответственно чертежа.
  • Соединить сваркой в каркас боковые фермы.
  • Приварить фронтальные профили навеса.
  • Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

  1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
  2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
  3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
  4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

alt=»Общий вид навеса из металла» src=»https://roomgood.ru/wp-content/uploads/2015/10/Общий-вид.jpg» class=»aligncenter» width=»550″ height=»474″

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

alt=»Проект навеса из металлопрофиля и поликарбоната» src=»https://roomgood.ru/wp-content/uploads/2015/10/проект2.jpg» class=»aligncenter» width=»550″ height=»386″ Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

  • Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
  • Самостоятельные отдельно стоящие металлические постройки.
  • Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

alt=»Проект пристенного металлического навеса» src=»https://roomgood.ru/wp-content/uploads/2015/10/проект-3.jpg» class=»aligncenter» width=»550″ height=»385″ Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

  • открытые строения, состоящие из опор и крыши;
  • закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

alt=»Металлический навес с черепичной кровлей для дров» src=»https://roomgood.ru/wp-content/uploads/2015/10/для-дров.jpg» class=»aligncenter» width=»550″ height=»440″ Навес из металлопрофиля и мягкой черепицы для дров

Совет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года. alt=»Большой арочный навес из металла и кирпича» src=»https://roomgood.ru/wp-content/uploads/2015/10/с-кирпичом.jpg» class=»aligncenter» width=»550″ height=»413″ Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
