Канализационный обратный клапан

Из чего делают и каких размеров бывают

Наиболее распространенные обратные клапана на канализацию — из пластика (ПВХ) и чугуна. Если канализационные трубы у вас пластиковые, имеет смысл ставить такой же клапан, подобрав его по размеру. Точно такая же ситуация с чугуном. Дело не в том, что материалы не походят, а в необходимости дополнительных переходников, которые делают конструкцию еще более громоздкой.

По способу установки запорный клапан на канализацию может быть горизонтальным и вертикальным. Выбирают вид в зависимости от места установки. Ставится он обязательно того же диаметра, что и труба, сужения не допускаются. Соответственно, под каждый размер есть клапана. Параметры некоторых приведены в таблице.

Название/производительДиаметрМатериал корпуса/заслонкиОбласть примененияЦенаПримечания
VIEGA / Германия110 ммполипропилен/полипропиленНаружная канализация150$Две заслонки, вторая -с ручной блокировкой
CAPRICORN / Польша50 ммполипропилен/полинпропиленВнутренняя канализация25$Одинарный клапан
Mc Alpine / Шотландия32,40,50,90,110 ммпластикВнутренняя разводка11-21$Имеет небольшие габариты
Capricorn / Польша110 мм, 160 ммABS/нержавеющая стальУниверсальный53-84$Аварийный ручной режим закрывания
Ostendorf / Германия50 мм / 110 ммПВХ/ПВХУниверсальный13-24$Аварийная ручная блокировка
Политрон / Россия110 ммПолипропиленНаружная укладка14$Аварийная ручная блокировка
Политэк / Россия110 ммПолипропиленНаружная укладка23$Аварийная ручная блокировка

Когда и куда ставить

Как уже говорили, обратный клапан на канализацию — устройство довольно громоздкое. В квартирах обычно санузлы маленькие, место найти сложно, но приходится — если не хотите иметь гейзер вместо унитаза.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы, минимальная длина — 40 см, высота и ширина — чуть меньше. Такой ящик надо установить перед входом в стояк.

Обратный клапан для канализации установлен

При этом часто приходится разбивать пол, уложенную уже плитку — надо совместить отверстия в корпусе с трубами, отцентровать все, проследить за требуемым углом наклона. Особенно «радует» такая перспектива если недавно сделан ремонт. В этом случае тоже есть вариант — врезать обратный клапан в стояк выше вашего входа. Но на такие работы — вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает), а на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. В общем, морока та еще, потому такой способ решения проблемы применяют очень редко.

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор — отдельно на унитаз, ванну, умывальник, раковину и т.п. Это если к стояку отдельно идут трубы от каждого из приборов. Если же у вас, только два направления — на унитаз, а потом на ванну-умывальник- мойку и т.д., то обойдется установкой двух устройств — один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, а чаще всего это 50 мм.

Как ставить унитаз своими руками смотрите тут.

Правила монтажа

Основное что надо учесть — направление движения стоков. На корпусе оно обозначено большой стрелкой. Устройство надо поворачивать так, чтобы нормальное направление стоков совпадало со стрелкой. Далее особенности установки таковы:

  • Установка пластикового обратного клапана на канализацию происходит стандартным для этого вида труб способом: имеется раструб и уплотнительная резинка. Прямой край трубы вставляется в этот раструб. Такое соединение уже герметично, но для большей надежности место стыка можно дополнительно промазать сантехническим силиконом.
  • Установка чугунных моделей — при помощи уплотняющих резинок и болтов, стягивающих монтажные пластины, встречаются модели с раструбами — под традиционную установку на паклю и заливку шва герметиком.
  • Ставить надо так, чтобы была возможность свободного доступа к крышке — периодически обратный клапан на канализацию засоряется, так что его необходимо чистить.

    Надо будет обеспечить возможность доступа к крышке — поставить съемную решетку

Причины и последствия засоров канализации

Возможное разрушение или механическое повреждение элементов трубопровода создает аварийную ситуацию. Но чаще всего внештатные ситуации санитарно-технических систем для отвода продуктов хозяйственно-бытовой деятельности человека связаны с возникновением внутренних засоров, которые обязательно провоцируют остановку и обратное движение отводимых сточных масс.

Простая неполадка приводит к серьезным проблемам, страдают от которых, обычно, квартиры нижнего этажа многоквартирных домов или санитарные помещения нижнего уровня частных домостроений. Место засора в этих случаях находится в горизонтальных канализационных трубах, проходящих через подвальное помещение. Пострадать, что случается реже, могут и жильцы верхних этажей. Для этого достаточно наличия пробки в вертикальном стояке между этажами. Установка обратного клапана канализации исключает возможность подобных бытовых аварий в квартирах. Обезопасит подобное устройство и частных домовладельцев.

Причины возникновения пробок и засоров в сливных трубах:

  • Перекрытие просвета сливной трубы из-за нарушения правил пользования канализационной системой. В этом случае пробку создают крупные пищевые отходы, подгузники, полиэтиленовые пакеты, вата, куски плотного картона, тряпки и другие объемные вещи, не отправленные в специальную емкость для мусора.
  • Длительная эксплуатация труб сопровождается постепенным образованием осадка на их внутренних стенках и уменьшением рабочего просвета (сечения). В дальнейшем шероховатая внутренняя поверхность труб легче удерживает твердые частицы, которые оседают и постепенно образуют непроходимую пробку в общей системе.
  • Неправильный уклон трубопровода способствует оседанию твердых частиц на его стенках. Чтобы избежать этого, поток отводимых жидкостей должен иметь определенную скорость. Для изменения наклона труб придется переделывать проблемную систему полностью.
  • Образованию пробок также способствуют отводы, расположенные перпендикулярно к основному трубопроводу. Поток жидкости на этих участках резко замедляется, задерживая крупные включения – причину образования пробок.

Следствие внутренней закупорки канализационной трубы, произошедшей по любой из перечисленных причин – накопление жидкости и ее обратный поток. Сразу происходит накопление унитаза (ближнего к месту пробки) содержимым сточной системы с возможным переливанием жидкой массы через край. В данной ситуации неприятный запах перестает быть проблемой, в сравнении с предстоящей уборкой, ремонтом и тратами на приобретение новых вещей взамен испорченным.

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

  • приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
  • ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
  • систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
  • выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

  • вид трубопровода канализации в частном доме;
  • номинальный уровень давления в стояке;
  • габариты механизма клапана фановой трубы;
  • способ монтажа;
  • материал аэрационного клапана и уровень его прочности;
  • вид аэратора (мембранный, антивакуумный и др.);
  • возможность плавной регулировки прибора при возникновении поломки;
  • механизм работы клапана;
  • наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

  • на основной стояк;
  • на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

  • автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
  • антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
  • комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

  • мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
  • цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
  • рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 9.09%

Нет 90.91% Проголосовало: 11

Мне нравится1Не нравится

Виды и принцип действия запорных конструкций

Что касается принципа действия, то он во всех конструкциях одинаковый. Внутри механизма стоит какое-то запорное устройство, которое пропускает жидкость только в одном направлении. Стоит направлению движения жидкости измениться, как это устройство перекрывает систему.

А вот модели бывают разные. В частности существуют межфланцевые, подъемные, поворотные и шаровые клапана.

Межфланцевые конструкции

Межфланцевые конструкции это самый компактный и как следствие один из самых дешевых видов среди обратных клапанов. Как можно понять из названия, они вставляются между соединительными фланцами в трубопроводе.

С одной стороны малые габариты являются существенным плюсом, ведь в наших городских квартирах места не много. А с другой стороны, если такая запорная втулка выйдет из строя, вам придется разбирать часть системы чтобы ее отремонтировать или заменить.

Два вида межфланцевых запоров.

Межфланцевые клапана бывают двух видов, но качество, надежность и цена больше зависят от производителя, нежели от вида конструкции:

  1. В дисковых изделиях проходное отверстие перекрывается цельной круглой заслонкой, которая подвешена в верхней части конструкции. Чаще всего диск перекрывает отверстие собственным весом, без всяких пружин. Здесь при монтаже главное не перепутать верх и низ, иначе мембрана будет постоянно открытой;
  2. Двустворчатые конструкции оборудованы поперечным штоком, на котором и базируются две створки. Такие запоры удерживаются при помощи пружин.

Подъемные конструкции

Сама заслонка в подъемных конструкциях закреплена на вертикальном штоке и зафиксирована пружиной. Это удобно с той стороны, что вы в любую минуту можете разобрать клапан и сделать ревизию.

Схема подъемной конструкции.

Но жидкость здесь движется не по прямой, а как бы зигзагом, такая сложная траектория часто становится причиной засора. Хотя в частных домах и городских квартирах из-за своих солидных габаритов и веса такие изделия ставятся крайне редко.

Поворотные или лепестковые конструкции

Поворотные или как их еще называют лепестковые клапана, довольно распространенная и весьма надежная система. Их устройство отчасти напоминает дисковые межфланцевые конструкции.

Если объяснять просто, то в них установлена дверца, которая открывается по необходимости. Солидным плюсом является наличие ревизионного окна.

Лепестковые конструкции также бывают двух видов: жесткие и мягкие.

Схема поворотной конструкции.

  1. Простые или жесткие клапана можно устанавливать только на системах с малым объемом стоков. Это вызвано тем, что при больших объемах момент закрытия мембраны вызывает гидроудар в системе. Хотя для нас главное, что в частных домах и городских квартирах их ставить разрешено;
  2. В безударных или мягких клапанах лепесток закрывается плавно и гидроудара не происходит. Это как двери с доводчиком.

Шаровая система

Скажу вам честно, шаровый обратный клапан для бытового использования это едва ли не самый лучший выход из положения. В виду своей простоты такие приборы очень редко выходят из строя, там попросту ломаться нечему.

Схема работы шаровой конструкции.

В рабочей камере заложен шар с диаметром, чуть превышающим диаметр основной трубы. При движении жидкости в одну сторону она огибает или отодвигает в сторону шар и спокойно проходит, но стоит направлению измениться, шар перекрывает седловину и движение застопоривается.

Для того чтобы вам легче было сориентироваться я собрал в таблице 4 наиболее популярные сейчас модели. Конечно существует и множество других моделей, но эти производители на практике доказали качество своего товара.

Английский фланцевый запор McAlpine ARB1.

Популярные модели жидкостных канализационных клапанов
МаркировкаПроизводительСечение трубыЦена
McAlpine ARB1Англия90 – 110 мм1200руб
CapricornПольша110 мм2800руб
PestanСербия110 мм2988руб
НПВХ-Д110Россия110 мм2400руб

Запорная арматура НПВХ-Д110 от отечественных производителей.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Галерея изображений

Фото из

Внешний вид обратного клапана

Обратный клапан без сервопривода

Канализационный клапан на выходе из дома

Установка и эксплуатация в санузле

Расположение в смотровом колодце

Защита бытовой техники от перегрузки

Приспособление с ревизионным люком

Простейший обратный клапан для биде и раковин

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

  • входной и выходной патрубки;
  • рычаг для принудительного вывода стоков;
  • мембрана/рабочий орган для перекрытия всего сечения трубопровода;
  • крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

  • квартира находится на 1-м или 2-м этаже многоэтажки;
  • в частном одноэтажном доме/даче;
  • в 2-х или 3-х этажном коттедже;
  • в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Обслуживание клапана

Своевременная ревизия и периодическое обслуживание обратного клапана увеличивает срок службы приспособления и обеспечивает его надежное функционирование.

Важно! На этапе проектирования сливной системы и монтажа клапана, нужно предусмотреть удобство доступа к изделию для проведения необходимого обслуживания. Клапан на канализацию обслуживается ежеквартально. Для этого снимают или откручивают верхнюю ревизионную крышку

Затем производится визуальный осмотр состояния изделия, удаляется скопившийся в нем мусор, при необходимости проводится замена окантовки или/и заслонки. Поводом для внепланового обслуживания обратного клапана может служить ухудшение работы сливной системы, наличие дополнительных неестественных шумов и вибраций в клапане при сливе отходов

Для этого снимают или откручивают верхнюю ревизионную крышку. Затем производится визуальный осмотр состояния изделия, удаляется скопившийся в нем мусор, при необходимости проводится замена окантовки или/и заслонки. Поводом для внепланового обслуживания обратного клапана может служить ухудшение работы сливной системы, наличие дополнительных неестественных шумов и вибраций в клапане при сливе отходов

Клапан на канализацию обслуживается ежеквартально. Для этого снимают или откручивают верхнюю ревизионную крышку. Затем производится визуальный осмотр состояния изделия, удаляется скопившийся в нем мусор, при необходимости проводится замена окантовки или/и заслонки. Поводом для внепланового обслуживания обратного клапана может служить ухудшение работы сливной системы, наличие дополнительных неестественных шумов и вибраций в клапане при сливе отходов.

При обслуживании эксплуатируемого клапана также следует выполнять рекомендации производителя, указанные в инструкции на изделие.

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

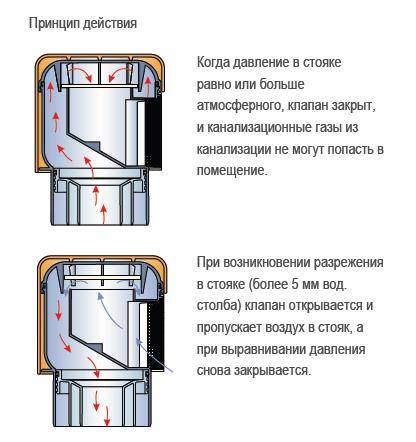

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

  1. корпуса прибора;
  2. встроенного бокового отверстия для вентиляции;
  3. штока, реагирующего на возникновение разности давления;
  4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
  5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

  • Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
  • Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
  • Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

  1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
  2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
  3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
