Вентиляционный обратный клапан: назначение, виды, установка

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации). Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

• Отсутствие или неправильная герметичность;
• Вентиляционный канал засорился мусором;
• Вытяжка размещена в неправильном месте;
• Усиливается тяга горения из-за использования печной конструкции;
• Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
• Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

11 Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

   В перевернутом положении створка запорного устройства остается открытой

2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

17 Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

Источники

• https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
• https://TopVentilyaciya.ru/ventilyaciya/elementy/zaslonka.html
• https://VentilyaciyaDom.ru/elementy-ventilyatsii/obratnyj-klapan-vzglyanem-v-podrobnostyah.html
• https://rems-info.ru/obratnyj-klapan-dlya-estestvennoi-ventiljacii.html
• https://StroyGuru.com/ventilyatsiya/obratnyj-ventilyatsionnyj-klapan/
• https://otivent.com/obratnyj-klapan-dlya-ventilyacii
• https://stroy-podskazka.ru/ventilyaciya/klapan/
• https://stroydiller.ru/klapanyi-i-zaslonki

Дополнительные нюансы установки

Если правильно рассчитать схему вентиляции и точно определить место установки обратного клапана, вытяжная система будет работать без сбоев много лет. Но при самостоятельном монтаже следует знать некоторые дополнительные особенности:

1. Все действия по установке клапана начинают с определения скорости и потока воздуха в шахтной трубе.
2. Клапан, установленный непосредственно в вентиляционное отверстие шахты, препятствует естественному воздухооттоку. Придется продумать другое место для монтажа.
3. Все устройства издают при закрывании громкие звуки. Перемена ветра, усиление тяги – все это создаст дополнительные шумы в помещении.
4. Некоторые конструкции изначально в своем устройстве имеют встроенные клапаны. Если работа некорректна, клапан подлежит удалению перед монтажом подходящего. Два прибора в одной конструкции работать не будут.
5. При установке продумывается возможность обслуживания, замена деталей, чистка – все это должно быть максимально доступно.
6. Препятствием для грызунов и насекомых станет защитная сетка, но она ухудшает циркуляцию воздушных потоков, придется искать компромисс.
7. Систему крепления выбирают в виде хомута или фланца – это оптимальный способ, но существуют и другие.
8. Если приспособление монтируется снаружи здания, клапан выбирают с электрическим подогревом – это оградит от промерзания деталей в зимний период.
9. Не стоит использовать «жидкие гвозди», если впоследствии предстоит демонтаж, сделать это будет крайне сложно.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

• болгарка, отрезной и шлифовальный абразивный круг;
• дрель;
• метчик;
• масло для смазки метчика при нарезке резьбы;
• молоток;
• тиски;
• плоскогубцы;
• сварка;
• керн;
• электроды для нержавеющей стали;
• циркуль;
• рулетка;
• маркер перманентный.

Из материалов следует сразу подготовить:

• лист нержавеющей стали толщиной 1.5 -2 мм.
• трубку нержавейку с внутренним диаметром 6 мм;
• 2 болта 8мм,
• гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
5. Отрезаем трубу болгаркой с отрезным кругом.
6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
11. Собираем заслонку в трубку.Шаг 7
12. Делаем шаблон для фиксатора заслонки.Шаг 8
13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
3. Устанавливается заслонка.
4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

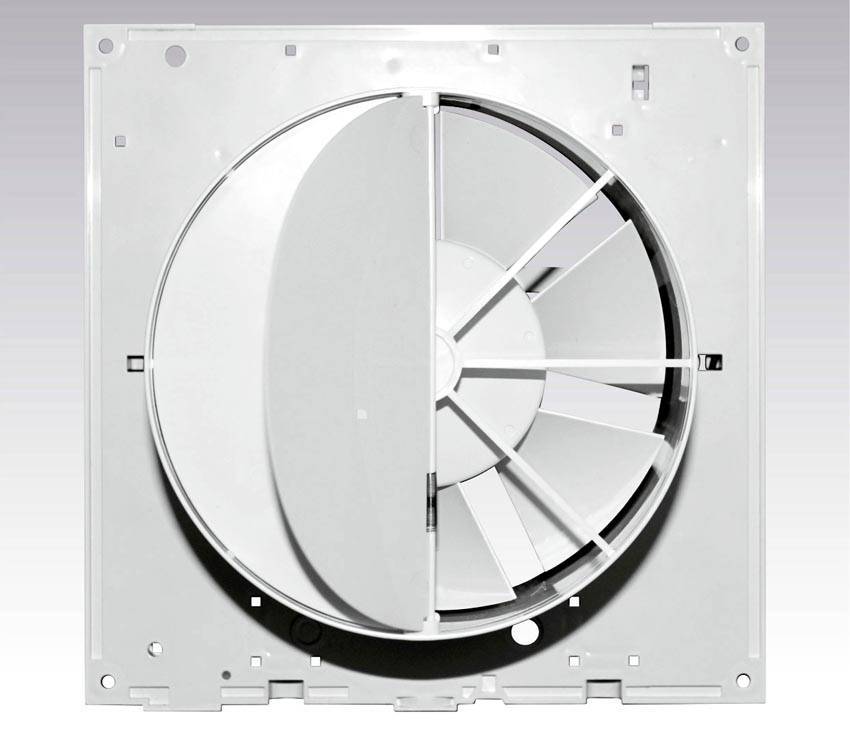

Конструкция прибора

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

• на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
• створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи

Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

• Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
• Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Устройство и принцип работы

Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.

Конструкция прибора имеет следующие составляющие:

• корпус;
• створки, установленные на стержень;
• выступ, ограничивающий ход створки на открывание/закрывание;
• возвратная пружина.

Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.
