Рисунок укладки тротуарной плитки + фото

Некоторые важные моменты

Если будете учитывать приведенные ниже важные моменты, то сможете обустроить долговечное и надежное покрытие.

Что касается ширины дорожки, то она может варьироваться в пределах 60-150 см. Чтобы люди беспрепятственно расходились при встрече, необходимо не менее 90 см

Но самой комфортной будет дорожка, ширина которой больше 120 см.
Бордюры, расположенные по бокам, предотвратят деформирование покрытия и появление грязи на нем.

Размещайте дорожку подальше от деревьев (хотя бы 2 м), дабы их корни не разрушили покрытие.
Выбирая подложку, принимайте во внимание назначение дорожки, тип почвы, особенности материала, из которого выполнена брусчатка.

Несколько советов перед укладкой плитки

Несколько простых и действенных советов перед началом работ, которые впоследствии сэкономят вам кучу времени и нервов:

1. Для начала необходимо составить подробный план будущих работ и на его основе произвести разметку. Используйте для этого обычный шпагат и деревянные колышки. Благодаря этим нехитрым действиям вы сможете грамотно оценить фронт будущих работ и хотя — бы примерно понять сколько расходных материалов вам потребуется.

Обычно участок разбивают на несколько зон:

• основной въезд во двор, а также место парковки автомобилей
• дорожки вокруг дома и во дворе
• зона отдыха

Плитка отличается как по размеру, так и по способу изготовления и для каждой зоны подходит своя

Назначение дорожки	Вид плитки	Толщина плитки	Толщина плитки
Тротуар, пешеходная часть	Вибролитая	25-40 мм	Песчаная подушка
Дорожная (место въезда, парковки авто)	Вибролитая	40-60 мм	Цементно — песчаная подушка
Промышленная	Вибро-прессованая	60-80 мм	Бетонная + ЦПС подушка

Если у вас сыпучий или подвижный грунт, то без применения бетонной подушки вам не обойтись, в остальных случая достаточно ЦПС — подушки.

 2. Тщательно подходите к выбору плитки. На данный момент на рынке очень много производителей и к сожалению далеко не все добросовестные:( Качественная брусчатка должна обладать хорошими эксплуатационными свойствами и будет радовать вас не один год)

  3

При монтаже важно не забыть про уклон (достаточно 5 мм), чтобы вода могла беспрепятственно уходить

4.  До начала работ необходимо сделать ливневку или дренаж(если таковые будут предусмотрены), проложить все коммуникации.

  5.  Не забываем, что при дожде все работы необходимо остановить. Подушка под укладку должна быть абсолютно сухой

Разнообразие схем укладки тротуарной плитки «Кирпич»

Поскольку тротуарная плитка Кирпичик, является универсальным фигурным элементом мощения, ее используют для дорожек, парковок, радиусных участков без подрезки. Единственным отличием от брусчатки является материал – бетон вместо тесаного или шлифованного природного камня.

Тротуарная плитка Кирпичик является аналогом брусчатки.

Размеры и нюансы укладки

Несмотря на название фигурного элемента мощения и внешнюю схожесть с рядовым кирпичом, размеры тротуарной плитки от него отличаются:

• стандартные габариты – 20 х 10 см, толщина 5 – 8 см;
• нестандартный размер – высота 7 см, 18 х 8,8 см, 21 х 7 см или 24 х 16 см.

Размеры ФЭМ Кирпич.

Доборным элементом, применяемым в некоторых схемах мощения Кирпичом, является Кубик размером 10 х 10 см для стандартных ФЭМ или 8,8 х 8,8 см для нестандартных изделий. На длинных боковых сторонах тротуарной плитки имеется 2 или 3 фигурных выступа для обеспечения шва, на торцах ФЭМ этот выступ один.

Существуют варианты укладки тротуарной плитки Кирпичик высокой оригинальности, позволяющие значительно повысить качество экстерьеров и ландшафтного дизайна участка.

Разнообразие схем мощения.

Популярные схемы раскладки

Благодаря стандартному соотношению длины/ширины ФЭМ, схемы укладки тротуарной плитки отличаются многообразием. Даже при использовании однотонного Кирпича, элементы мощения можно расположить вдоль дорожки, диагонально к ее продольной оси или в виде декоративного узора на любом отдельном участке.

Однотонные

Наиболее популярны схемы раскладки фигурных элементов мощения Кирпичик следующих типов:

• «Линейная» – все Кирпичики ориентированы длинной стороной в одну сторону (обычно вдоль дорожки), швы совпадают;

Стилизация под кирпичную кладку.

Схема мощения елочка.

Если добавить к ФЭМ Кирпич элементы мощения Кубик, можно повысить качество экстерьера зоны мощения, даже при использовании плитки одинакового цвета, как на фото ниже.

Две и более расцветок

Схема раскладки «Шахматная доска» является простейшим вариантом повышения оригинальности тротуарного покрытия, если бюджет благоустройства территории позволяет купить плитку нескольких расцветок/фактур. Это стандартная блочная схема с попарно ориентированными Кирпичиками, как на нижнем фото.

Основными нюансами мощения разноцветными элементами ФЭМ являются:

• на небольших участках – обычно применяется мелкий повторяющийся рисунок, орнамент, узор;

Комбинированная схема для сложного участка.

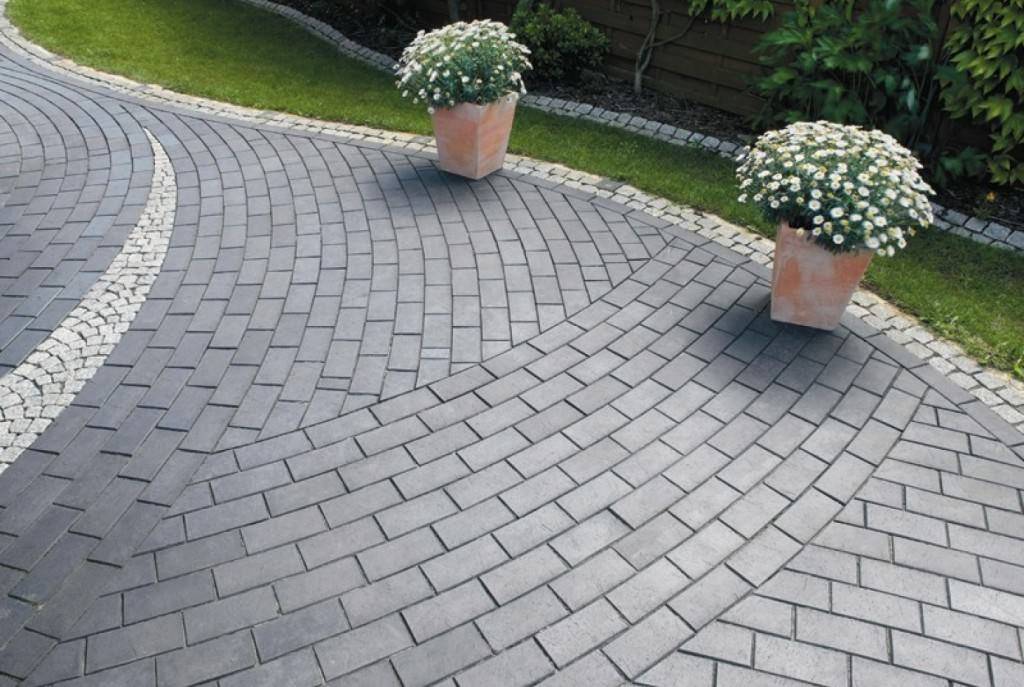

Радиусные узоры

По аналогии с брусчаткой из натурального камня элементы мощения Кирпичик позволяют качественно и с минимальными трудозатратами облицевать радиусные и извилистые участки по технологии:

• эскиз – создается от руки (в масштабе) или в программе;
• контактный слой – гранотсев, песок или гарцовка (цемент/песок в соотношении 1:6) наносится и выравнивается на всем участке зоны мощения;
• укладка – от меньшего радиуса к большему при расположении бетонных изделий длинной стороной вдоль трассы дорожки, как на нижнем рисунке;
• уплотнение – после заполнения швов кварцевым или мытым карьерным песком плитка утрамбовывается площадным вибратором.

Если Кирпичи ориентированы поперек тропинки, вначале укладывается весь ряд малого радиуса со смещением продольных швов в виде клина, размер которого подбирается опытным путем по месту.

Мощение радиусного участка.

Нюансы мощения

Работы обычно начинают из нижней точки конкретного участка после разбивки шнурами с учетом уклонов для самотечного удаления стоков. Особенностями технологии являются:

• жесткий пространственный короб – без бордюров или лотков ливневки тротуарная плитка будет сползать по бокам тропинок/парковок, поэтому вначале на раствор устанавливаются именно эти элементы;

Короб из лотков ливневки с одной стороны и бордюров с другого края дорожки.

Разделительный слой под щебнем.

Обработка поверхности облицовочного материала специальными препаратами, увеличивающими влагостойкость бетона, сразу после мощения позволит снизить эксплуатационные расходы. На плитке не проявится белый налет, облицовочный материал не разрушится от замерзшей воды, получит дополнительный защитный слой.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Способы производства

Основными элементами, из которых изготавливают тротуарную плитку, является песок и цемент. Также в раствор могут быть добавлены:

• гранитная крошка;
• мраморная крошка;
• пигмент.

Качество и технические характеристики материала зависят не столько от состава, и пропорций входящих в него компонентов, сколько от технологии производства.

Вибропрессование

Форма для изготовления плитки располагается на вибрирующей станине. За счет вибраций, сухая смесь, находящаяся в форме уплотняется. Для ускорения процесса и повышения качества к массе прикладывается усилие. Делают это при помощи вибрирующего пуансона, до достижения необходимой плотности. После того, как процесс будет закончен, пуансон и форму снимают, а на станине остается уже готовое изделие. Полученная таким образом продукция обладает высоким качеством и сроком эксплуатации около 25 лет.

Гиперпрессование

Такой способ применяют при ускоренном производстве. При данном способе изготовления процесс вибрирования заменен на процесс прессования под высоким давлением. Смесь в результате получается однородной. Такой способ производства считается одним из наиболее дорогих, так как требует особенного высококачественного оборудования.

Вибролитье

Самый дешевый способ изготовления тротуарной покрытия. На вибрирующий стол, устанавливают формы, в которые заливают жидкий раствор. Вибрирующая столешница нужна для того, чтобы разделить частично раствор на фракции. На поверхности образуется цементное молочко, после чего заготовки снимают со стола, накрывают специальной пленкой и ставят сушиться в отдельное помещение. Сушка длится около суток, но чтобы материал приобрел нужный уровень прочности, он должен пролежать на складе около месяца. Посмотрите примеры фото тротуарной плитки во дворе.

Плюсы и минусы брусчатки

Как и у любого материала, у брусчатки есть свои преимущества:

1. Долговечность. Дорожка или площадка из брусчатки прослужат много лет и уж точно дольше, чем мог бы служить асфальт.
2. Устойчивость к механическим повреждениям и истиранию. Если брусчатка выложена так, чтобы образовывать красивый узор, можно не беспокоиться, что подошвы, шины и лапы сотрут его с неё. Также можно не беспокоиться, что упавший на плитку камень сможет её повредить.
3. Равнодушие к осадкам. Дожди не размывают брусчатку и лужи на ней не образуются. Вода просто уходит в щели между плитками в основание, а из него в землю.
4. Экологичность. Брусчатка не выделяет неприятных запахов и вредных веществ, не влияет отрицательно на окружающую среду и не вызывает аллергии. Фактически, это просто уложенный на нужное место красивый камень.
5. Эстетичность. Брусчатка красива. Она не просто выполняет утилитарную функцию, но может служить прекрасным украшением участка, особенно если подойти к её укладке с фантазией.
6. Укладка брусчатки дело быстрое, легко и не требует дополнительного образования. Почитав несколько инструкций в интернете, с ним справится любой.
7. Легкость демонтажа. Если вам надоест ваша дорожка из брусчатки, вы всегда сможете её разобрать и положить иначе.

Однако, при всех этих плюсах у брусчатки есть один большой минус:

Стоимость. Натуральный камень стоит дорого.

Раскладка тротуарной плитки

Существует множество вариантов укладки, с помощью которых можно сформировать гармоничную и эстетичную композицию.

Схемы для прямоугольной плитки

Основные виды:

• В шахматном порядке. Предполагает использование двух элементов разного цвета, чаще всего черно-белого. Шахматная раскладка, несмотря на свою простоту, позволяет добиться очень эффектного декора поверхностей.
• Елочкой. В данном случае модули располагаются под углом 45° или 90° друг к другу, создавая достаточно динамичный рисунок.
• В разбежку. Представляет собой стандартный оформительский вид, напоминающий кирпичную кладку.
• Плетенка. Имеет форму плетения, образующуюся путем расположения прямоугольных элементов перпендикулярно друг другу.
• Зигзаг. Является довольно сложной схемой, которая предполагает укладку зигзагообразного узора.
• Произвольный порядок. Не имеет определенного размещения. Особенно выигрышно хаотичный порядок смотрится с использованием разноцветных изделий.

На фото тротуарная разноцветная плитка прямоугольной формы с раскладкой в разбежку.

Для фигурной плитки

Данные изделия отличаются довольно сложной раскладкой, при которой нужно учитывать цветовую гамму и направление отдельного модуля. Необычно выложенные фигурные элементы в виде звезд, листьев, цветов и других фигур, придадут ландшафту особой изюминки.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки – схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) – схемаБордюр и поребрик для тротуарной плитки – схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

“Посадка” тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки
