Конструкция односкатной кровли
Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.
На данном фото показана конструкция односкатной кровли
Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции
Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.
Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :
- Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
- Затем на слой гидроизоляции укладывают дёрн;
- Первый слой кладётся корнями вверх;
- Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.
Этапы строительства банной крыши
Односкатная конструкция – самая простая в монтаже.
Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.
Подготовительные работы
Устройство стропильной системы требует проведения подготовительных работ:
- Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
- Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.
Монтаж стропильной конструкции
После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.
При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.
Укладка балок
Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.
Укладка стропильной конструкции на опоры
Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.
Стропильная система односкатной крыши для банного помещения
Настилка кровельного материала
Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.
Настил кровельного материала
Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)
Монтажные работы
Деревянные балки нельзя просто так уложить на стену, поэтому односкатная крыша делается по тому образцу, как это установлено строительными нормами. Стропила будет сложно зафиксировать и для них не будет достаточной опоры. Именно поэтому изготавливается мауэрлат. Это сплошной брус, который укладывается по всей длине стены. Для него можно использовать элемент с высотой и шириной в 10 или 15 см. Если нет возможности обзавестись цельным брусом, тогда его можно изготовить из нескольких досок, чтобы добиться требуемой конфигурации. Крепится он к стене с использованием анкерных болтов. Через каждые 40 см делается отверстие в брусе, а также в стене. Верхнюю часть отверстия в мауэрлате необходимо рассверлить до такого диаметра, чтобы гайка анкера могла быть утоплена в него.
Мауэрлат для односкатной кровли может быть и не деревянным, а бетонным. Для этого по краям стены выставляется опалубка из досок высотой в 15 см. Внутрь желоба помещается решетка из арматуры. Она должна быть хорошо связана. После этого заливается бетонный раствор, который хорошо трамбуется глубинным вибратором или обрезком арматуры. Еще в свежий раствор можно вставить металлические пластины, которые послужат для крепления стропильных ног. После заливки необходимо выждать несколько недель до набора полной прочности поясом. Пример видно на фото выше.
Для дальнейших работ, чтобы сделать односкатную крышу для бани, понадобятся доски с размером10×15 см. Они должны быть хорошо просушены. Их предназначением будет стропильная нога. Элементы укладываются с разбежностью в 70 см друг от друга. Крепить их к мауэрлату можно посредством анкерных болтов или пластин, которые заранее были подготовлены. Спереди и сзади необходимо сделать небольшие свесы, чтобы дождевая вода не капала под фундамент. После укладки стропил односкатной кровли производится монтаж обрешетки. Каждый кровельный материал требует своего шага обрешетки. При угле наклона больше 20 градусов для металлочерепицы или профнастила он может быть от 30 см. Если угол меньше 15 градусов, тогда делается сплошная обрешетка из листов влагостойкого ОСБ.
Далее на кровлю настилается гидроизоляция. В ее качестве может выступать пленка с толщиной в 200 мкм или специальная мембрана. При ее укладке на крышу необходимо соблюдать нахлест между листами в 10 см. Крепится она к обрешетке крыши с помощью строительного степлера или гвоздей с широкими шляпками. Сверху на гидроизоляцию кровли укладывается еще один ряд обрешетки. Последним шагом монтируется настил, который выбран для односкатной крыши. Зашиваются карнизы и торцевые планки, чтобы через них не попадала дождевая вода. Наглядно процесс монтажа односкатной кровли можно посмотреть в видео.
Уклон односкатной крыши выбирается исходя из материала покрытия, величины снеговой нагрузки, стоимости строительных материалов и давления ветра, напрямую зависящего от площади парусности крыши.
Полезный совет: Как известно, наибольшую нагрузку кровельные конструкции испытывают от налипающего снега в зимний период. Поэтому желательно выполнять крышу с таким уклоном, чтобы снег мог свободно скатываться. В этом случае значительно снижается сечение всех строительных элементов, удешевляя стоимость постройки.
В то же время следует знать, что различные виды кровли выбираются также в зависимости от угла наклона ската к горизонту.
Если горизонтальную плоскую крышу или крышу, имеющую уклон в 2-5 градусов, вполне можно покрыть несколькими слоями рубероида и она простоит 15-20 лет, то покрытие шифером при таких уклонах приведет к протеканию кровли.
Выбор материала покрытия в зависимости от угла наклона показан на диаграмме ниже:
Оптимальным уклоном для строительства односкатной крыши бани, покрываемой рубероидом можно считать уклон в 10-15 градусов. При этом будет вполне достаточно двухслойного покрытия из одного подстилающего и одного наружного слоя рубероида. Более подробно о покрытии рубероидом вы можете прочитать здесь.
Также при этом уклоне можно использовать покрытие из металлочерепицы.
Устанавливаем и закрепляем мауэрлат
Мауэрлат представляет собой несущий брус, который укладывают на все стены бани. Он необходим для того, чтобы связать стены с системой стропил. В банях из дерева в качестве мауэрлата используется верхний ряд сруба, а из кирпича или блоков – он монтируется отдельно. Зафиксировать балки на стене можно при помощи стальной проволоки, анкеров или строительных шпилек. Последний вариант является самым предпочтительным, так как его удобнее всего использовать при сооружении односкатных крыш.
Резьбовые шпильки закладывают в верхние ряды кладки с промежутками в 600-700 мм. Этот процесс должен сопровождаться особой аккуратностью, дабы раствор не попал на резьбу. Резьба должна выходить за мауэрлат где-то на 30 мм, а нижняя часть шпильки прячется в стену приблизительно на 450 мм. Рубероид отрезают полосами и расстилают, насаживая на шпильки. После этого балку также кладут на острия и ударяют молотком для получения отметин. По ним сверлят отверстия, насаживают балку на резьбовые шпильки и закручивают гайки.
Монтаж односкатной крыши
Конструкция односкатной кровли предельно простая, так как состоит из одних стропил, уложенных на стены разной высоты. Поэтому все что от вас требуется — это правильно уложить стропила.
- Монтаж стропил. Сделайте в обвязке пазы под стропила. Последние должны располагаться с шагом 60 см. Учтите, что пазы на противоположных балках обвязки должны располагаться строго друг напротив друга, чтобы стропила располагались перпендикулярно балкам. Уложите в пазы доски 40х150 мм. Для крепления стропильных ног используйте стальные уголки. К торцам стропил прикрепите торцевые доски гвоздями или саморезами. На этом монтаж стропильной системы завершен.
- Гидроизоляция. Первую полосу пленки выровняйте по краю ската и зафиксируйте степлером. Вторую полосу расположите так, чтобы она перекрывала первую сантиметров на 15 и тоже зафиксируйте степлером. По такой схеме полностью укройте крышу гидроизоляцией.
- Монтаж обрешетки. Закрепите поверх стропил рейки 30х40 мм. Если планируете монтировать мягкую кровлю, обшейте крышу листовым материалом – влагостойкой фанерой или OSB. Для монтажа листового кровельного покрытия используйте доски толщиной не менее 20 мм, расположенные с шагом не более 20 см.
На этом монтаж крыши завершен. Укладка кровельного материала осуществляется стандартно, как и на любую другую скатную крышу. Этот процесс зависит от типа материала.
Утепление стен
Монтаж пароизоляции. С внутренней стороны закрепите на стенах пароизоляционную пленку. Стыки, которые должны образовывать нахлест, проклейте двусторонним скотчем
Обратите внимание! В парной для обеспечения пароизоляции желательно использовать фольгированный материал, который будет отражать тепло. Укладка утеплителя
Пространство между стоек заполните минеральными плитами
Все щели на стыках заполните обрезками минваты. Монтаж ветрозащиты. Со стороны улицы закрепите супердиффузную пленку. Она крепится по тому же принципу, что и пароизоляция. Монтаж обрешетки. С двух сторон стен закрепите на опорах рейки обрешетки. Затем с внутренней стороны стены следует обшить вагонкой, а с наружной – любым фасадным материалом.
На этом утепление стен завершено. Абсолютно так же утепляется крыша и пол конструкции, после чего можно приступать к внутреннему обустройству.
Предыдущая запись: Что такое морилки и прозрачные лаки для внутренних работ
Следующая запись: Варианты и монтаж канализации в частном доме
Пошаговая инструкция по строительству плоской крыши бани
Для примера рассмотрим установку плоской крыши на бане из пеноблоков. Такие варианты строения в настоящее время имеют широкое распространение из-за оптимального отношения цены и качества. Кроме того, весь процесс строительства можно завершить за несколько недель, нет надобности ожидать год для полного высыхания и усадки деревянного сруба.
Шаг 1. Подготовьте гидроизоляцию для мауэрлата. Лучше пользоваться традиционным рубероидом, он намного дешевле современных гидроизоляторов, а по эффективности ничем им не уступает. Разрежьте рубероид полосами, ширина полос должна на 5–10 см превышать ширину стены. Для работы используйте ножовку по металлу или по дереву с мелкими зубьями.

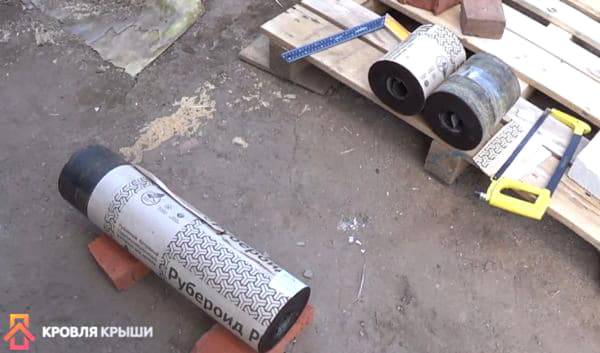

Рубероид для гидроизоляции мауэрлата
Практический совет. Для того чтобы длинный рулон было легче резать, плотно скрутите его и обмотайте скотчем. Во время разрезания он не будет расползаться в стороны, полосы получатся идеально ровными по ширине.
Разрезанный рулон
Шаг 2. На мауэрлате отметьте места расположения стропил. Стандартное расстояние между ними примерно 60 см, но оно корректируется с учетом толщины пиломатериалов. Большинство бань имеет маленькие крыши, для изготовления стропил достаточно взять доски толщиной примерно 30 мм.
Разметка
Шаг 3. Положите мауэрлат на стену, отметьте места под фиксацию дюбелями
Обращайте внимание, чтобы они не попадали в стыки между блоками и располагались примерно по их середине. За счет этого повышается прочность крепления мауэрлата
На него воздействуют распирающие нагрузки, крепление доски мауэрлата со стеной должно быть очень надежным.
Практический совет. Для облегчения работ следует вначале просверлить отверстия в досках, а потом ровно уложить их на стену и высверливать блоки.
Место крепления дюбелем
Вначале нужно закрепить один дюбель, выровнять положение, а потом с противоположной стороны второй. Не спешите, внимательно контролируйте положение элементов мауэрлата. Отверстия в блоках должны быть на 2–3 см глубже, чем длина металлической части дюбелей. Это делается для того, чтобы оставшаяся пыль не мешала полному вхождению в отверстие дюбелей.
Шаг 4. Отнимите доску и вбейте в отверстия металлические части дюбелей. Положите сверху полосы рубероида, над дюбелями проделайте отверстия. Можно использовать обыкновенный гвоздь, главное, чтобы конец болта мог войти в резьбовую часть дюбеля.
В отверстие забивается металлический дюбель
Шаг 5. Установите доску на место и плотно прикрутите болтами. Если доска имеет небольшой пропеллер, то выравнивать его сильным закручиванием болтов не нужно. Затяните их со средним усилием, а после того как доска прижмется стропильными ногами, можно сильнее затянуть болты.
Уложен рубероид, установлен мауэрлат
По такой же схеме зафиксируйте все мауэрлаты на бане. Еще раз проверьте все параметры, если они соответствуют заданным размерам, то можно начинать делать стропильную систему.
Почему стоит выбрать именно односкатную крышу
Односкатная крыша для бани своими руками делается за короткое время и достаточно просто
Важно, что для обустройства крыши не нужно иметь особые навыки. В качестве помощника лучше привлечь еще одного человека, но вполне возможно справиться и самостоятельно
Такой тип крыши – это экономия материалов и сил, простота проводимых процедур и, главное, достаточный уровень надежности.
В целом, преимущества можно выделить следующими:
- Простота. Как было обозначено выше, выполнить все работы можно в одиночку, причем за один день. Особых навыков и образования иметь не нужно – действия выполняются пошагово, аккуратно, с учетом особенностей безопасности. Других требований к человеку, обустраивающему крышу, нет.
- Выгода. Односкатная крыша обойдется дешевле, чем двускатная, в полтора-два раза. За счет чего удается экономить? Стропила и кровля стоят недешево – их и придется купить значительно больше для двускатной крыши.
- Надежность. Для обеспечения надежности необходимо правильно подготовить проект, просчитать угол наклона ската, а также толщину всех элементов каркаса. Учитывая правила и особенности подготовки и монтажа удается создавать удобную и простую крышу, которая защищает баню от атмосферных осадков.
- Удобство. Такой тип крыши удобен во всех случаях – в том числе, когда баня является продолжением жилого дома, то есть возведена в качестве пристройки.
Важно помнить, что плоская крыша подойдет для надежной бани, ее обустройство требует наличие как минимум одного ската. Если баня была построена самостоятельно и в уровне ее надежности есть сомнения, такой тип крыши ставить не рекомендуется
Какой вид крыши для бани выбрать?
Если возведение бани выполняется самостоятельно, то еще в ходе разработки проекта появляется вопрос о выборе конструкции кровли. Чаще всего, предпочтение отдают кровле с одним или двумя скатными поверхностями, и каждая из них имеет свои достоинства.
Виды крыш бани
Чтобы максимально сократить расходы на возведение небольшой бани, которая будет использоваться только в теплый период года, рекомендуют выбрать для строительства кровлю с одной скатной поверхностью.
В таком случае подкровельное — чердачное — пространство будет небольшого размера (или совсем будет отсутствовать), но его можно будет использовать для складирования и хранения инвентаря или материалов. Главные преимущества кровли с одним скатом — несложное возведение и небольшая стоимость использующихся материалов. К основным недостаткам относятся низкие теплоизолирующие показатели такой конструкции.
Возведение кровли с двумя скатными плоскостями позволяет обустроить на крыше бани чердачное помещение, которое можно использовать, разместив банные принадлежности (например, веники) и различного инвентаря. Достаточное по площади подкровельное пространство часто задействовано для обустройства помещения для развлечений (бильярдной) и отдыха, и, даже жилых комнат (например, мансарды или спальни). Постройка двускатной, хорошо теплоизолированной кровли с ломаными и прямыми скатными плоскостями позволяет получить необходимые условия, чтобы пользоваться баней круглый год.
Выбор кровельного материала
Современный строительный рынок предлагает широкий ассортимент надежных и долговечных кровельных материалов. Для покрытия банной крыши подходят следующие материалы.
Профнастил
Для производства профнастила используются цветные металлы (цинк, алюминий, титановый сплав) или оцинкованная сталь. Основное отличие материала – толщина металлического основания. Профнастил отличается высокой прочностью, износостойкостью, небольшим весом и доступной стоимостью.
Металлочерепица
Подходит для организации двухскатной кровли при соблюдении угла наклона от 35 градусов. Металлочерепица устойчива к коррозии, обеспечивает хорошее звукопоглощение, имеет длительный срок службы (свыше 45 лет) и привлекательный внешний вид.
Мягкая черепица
Кровельный материал на керамической и битумной основе подходит для создания одно- и двухскатных конструкций, удобен в использовании, практичен и долговечен. Крыши из мягкой черепицы выглядят эстетично и привлекательно.
Рубероид
Доступный материал для покрытия крыши, отличается дешевизной, простотой монтажа и небольшим сроком службы (не более 15 лет). Настилка рубероида выполняется при соблюдении угла наклона 5 градусов. Это самый бюджетный вариант кровельного материала.
Шифер и еврошифер
Обычный листовой шифер является доступным и дешевым материалом, используемым для покрытия крыш. Он обладает длительным сроком службы (до 40 лет), не требует особого ухода. Укладка листов выполняется легко и быстро. К недостаткам материала можно отнести высокое влагопоглощение и ломкость.
Еврошифер – более дорогостоящий и практичный кровельный материал, который отличается привлекательным внешним видом, хорошими эксплуатационными характеристиками и высокой стоимостью.
Ондулин
Популярный материал с высокими показателями пластичности, прочности, износостойкости и долговечности. Он идеально подходит для покрытия криволинейных крыш. Кроме того, ондулин удобен в монтаже и доступен в цене.
Односкатная крыша
Односкатная конструкция
При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей
Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон
Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.
Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:
График уклона кровли
Конструкция крыши
Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.
Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.
В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.
Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:
- доска 40×60 мм для изготовления стропил и балок перекрытия;
- влагостойкая фанера или доска для изготовления обрешетки;
- гидроизоляционный материал;
- кровельное покрытие;
- доска для подшивки потолка;
- пленка для пароизоляции с металлизированным покрытием;
- утеплитель – базальтовая, стеклянная или минеральная вата;
- электролобзик;
- степлер;
- молоток;
- рулетка;
- нож;
- шуруповерт;
- антисептик для покрытия дерева.
Пошаговая инструкция
Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):
- Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
- Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
- Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
- Крепление выполняется при помощи металлических скоб или шпилек к стене.
- На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.
Установка стропил
- Фронтон крыши можно зашить досками.
- Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
- Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
- После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
- После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.
Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.
Фото
Баня с односкатной крышей, каркасная. Фото Стройдом
***Пока писалась эта статья, не раз и не два хотелось сказать читателю, что браться за такие работы вообще без опыта не стоит. В какой-то степени опыт можно заменить чтением книг по теме. К примеру, можно рекомендовать книгу Савельева «Конструкции крыш. Стропильные системы». Рисунки в статье взяты оттуда.
Больше информации по теме:
- Труба в бане через потолок и крышу
- Баня с сараем под одной крышей
- Хотите дом с баней под одной крышей?
- Какой может быть баня с верандой/террасой/беседкой под одной крышей
- Достоинства и недостатки бани с гаражом под одной крышей и других совмещений
- Баня с террасой под одной крышей
Больше информации смотрите в разделе Крыши бань.
Устройство: конструкция
Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.
Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.
Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.
Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).
Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.
Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.
ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра.
Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.
Хорошо подойдет для стропил доска 50Х150
А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.
Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.
Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.
Сечения используемых материалов для стропил таковы:
- бревно/брус – минимум 12 см;
- пластина – мин. 7 см;
- доска – мин. 4 см.
Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?
Сечения подкосов тоже стандартные:
- бревно – от 10 см;
- брус – от 8 см по стороне сечения;
- доска – спаренная от 25х150 мм.
Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.
Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».
Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.
Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)
| Д (м) | Ш (м) | В (м) | Площадь (м2) | Кол-во | Вес (кг) | |
|---|---|---|---|---|---|---|
| Металлочерепица | 9 | 7 | 0,5 | 63 | 347 | |
| Обрешетка (доска 25 мм) | 9 | 7 | 25 | 63 | 788 | |
| Утеплитель | 8 | 7 | 200 | 48 | 960 | |
| Подшивка потолка вагонкой | 8 | 6 | 12 | 288 | ||
| Снеговая нагрузка | 9 | 7 | 63 | 111 | 6993 | |
| Собственный вес балки | 7 | 0,05 | 200 | 35 | ||
| Шаг между балками, кол-во балок, их вес | 0,25 | 33 | 1155 | |||
| Общая нагрузка на кровлю с коэфф. запаса прочности | 1,1 | 11583 | ||||
| Расчетная нагрузка на квадрат (м2) кровли | 184 |
Этапы возведения крыши для бани
Крышу возводят уже после того, как полностью построены стены бани. Принципы возведения крыши бани такие же, как и для обычных зданий: сначала укладывается мауэрлат, затем устанавливается стропильная система, затем крепится обрешетка, а на окончательной стадии работ конструкция перекрывается кровельным материалом.
Мауэрлат и стропильная система
На первом этапе работ следует выровнять выступающие концы мауэрлата, ведь именно эти бревна будут служить опорой для стропильных ног. Чем тщательней будут проведены измерения и чем ровнее обрезаны бревна, тем быстрее и легче будет возведена стропильная система.
Нужно измерить все выступающие части мауэрлата и определить наименьшее значение. На бревнах, расположенных по краям конструкции, сделать отметку наименьшего значения и вбить туда гвозди. Натянуть шнур между двумя бревнами на противоположных концах, сделать отметки на всех остальных частях и отпилить излишки бревен. После чего можно смело приступать к монтажу стропильной системы.
Перед установкой стропильной системы на мауэрлат следует настелить черновой настил, по которому можно будет ходить. Настил можно сделать из любых досок.
Стропильную систему делают согласно параметрам крыши, обозначенным в проекте бани. Те части стропил, которые опираются на балки мауэрлата, пропитывают специальным гидроизоляционным средством, затем заворачивают в рубероид, вставляют в заранее подготовленные пазы и надежно прикрепляют к стенам с помощью металлических скоб или шпилек.
Подкровельная конструкция
На готовую стропильную систему монтируют подкровельную конструкцию — она помогает надежно прикрепить непосредственно кровлю, передает на стропила внешнюю нагрузку и обеспечивает хорошую вентиляцию в пространстве под крышей.
Подкровельная конструкция состоит из таких элементов:
— чернового настила;
— гидроизоляции;
— контробрешетки;
— обрешетки.
Черновой настил несет на себе огромную функциональную нагрузку. На настил накладывают гидроизоляционный материал и крепят контробрешетку. Кроме того, вместе с обрешеткой настил образует фронтонные свесы длиной от 60 см.
Черновой настил делают из фанеры, досок, ОСП или необрезной доски. Щели между досками не должны превышать 2 см, поэтому при укладке настила необходимо подгонять выступающие участки и минимизировать возможность появления зазоров.
На черновой настил укладывается гидроизоляция. Для чердачной крыши подойдет любой рулонный гидроизоляционный материал, обладающий достаточной устойчивостью к влаге. Полосы гидроизоляционного материала укладываются на настил горизонтально с нахлестом 15-20 см. На утепленные мансарды рекомендуется выбирать материал, пропускающий пар.
На гидроизоляционный слой набивается контробрешетка. Для этого используются бруски длиной 70 см и сечением около 30 мм на 70 мм. На контробрешетку, начиная с самого низа, набивается обрешетка — бруски сечением 50х50 мм или 40х60 мм. Схема обрешетки для всех видов кровельного материала одинакова, главное отличие конструкций — в расстоянии между отдельными брусками. Так, к примеру, под шифер бруски кладут на расстояние 50 см друг от друга, под ондулин — до 60 см, под профнастил или металлочерепицу — 35 см.
Завершающий этап устройства крыши бани — монтаж кровельного материала. При выборе кровельного покрытия следует учитывать такие факторы:
— прочность и надежность: материал должен обладать достаточной устойчивостью к ветру, атмосферным осадкам;
— функциональность и долговечность: добротное покрытие защищает сооружение от попадания снега и дождя, продлевает срок службы стен здания; чем выше эксплуатационный срок материала, тем дольше будет лежать крыша, требуя только поточного ухода и промежуточного ремонта;
— основной кровельный инструмент;
— хорошая теплоизоляция: грамотно подобранные гидро- и теплоизоляционные материалы, а также правильный их монтаж удерживают внутри здания тепло зимой, предотвращают намокание и гниение стен.
Грамотные кровельные работы — это надежная крыша для бани на долгие годы. Если при строительстве были учтены все важные моменты, то дальнейшая эксплуатация не потребует значительных материальных расходов, достаточно периодически очищать крышу от наросших растений и мелкого мусора.
Преимущества использования для бани односкатной кровельной конструкции
Простота конструкции, монтажа
Построить недорогую баньку своими руками, используя для нее односкатную крышу, сможет даже не имеющий достаточного опыта мастер. Подобная строительная технология предоставляет возможность производить монтажные работы одному человеку, а это, как правило, меньшие финансовые затраты.
Незначительные капиталовложения
Если взять две бани одинаковой площади, то расходы на обустройство односкатной кровли будут практически в два раза меньше, чем на двухскатную кровельную конструкцию. Экономия в данном случае получается за счет уменьшения количества расходного материала для монтажа системы стропил, который стоит не дешево.
Надежность конструкции
При правильном проектировании кровли (выбор угла наклона кровельного ската, толщины опорных элементов каркасной конструкции) односкатная крыша бани будет служить достаточно продолжительный период времени, защищая здание от неблагоприятных воздействий природы.
Удобство эксплуатации
Компактность небольшой бани, оборудованной односкатной кровельной конструкцией, позволяет пристраивать ее к жилому дому и значительно экономить за счет этого расходные материалы, а также площадь земельного участка. При грамотном создании проекта, вход в баню можно создать не только с улицы, но и из дома.
Важно! Плоская кровля абсолютно не подходит для самостоятельного возведения бани. Возможно, это наиболее экономный проект, но особенности применения постройки предусматривают обустройство минимум одного кровельного ската для качественной циркуляции воздуха.
