Как сделать односкатную крышу

Коротко о главном

Односкатная крыша очень хорошо подходит для всех хозяйственных построек на участке. Ее основные достоинства в том, что она не требует много материалов. А последние можно выбирать из самых простых.

Из-за простоты конструкции значительно облегчается монтаж кровли. Чаще всего застройщики все работы выполняют самостоятельно, без привлечения специалистов. Подобные условия в большой степени позволяют сэкономить на всем строительстве.

А сбереженные средства можно пустить в другое русло. Например, покрыть крышу прозрачным поликарбонатом. И тогда, кроме надежной крыши, можно получить еще одну выгоду. Помещение будет ровно залито естественным светом, что повысит удобства в его использовании.

Плюсы и минусы кровли с одним скатом

Среди преимуществ стоит отметить:

• Доступность, поскольку не требуется серьезных затрат на строительство и материалы. Вам также не нужно будет дополнительно укреплять стены и перекрытия, повышая их устойчивость к напряжению.
• Легко проектировать. Главный параметр, который необходимо учитывать при работе – угол наклона ската. От этого зависит выбор стройматериалов, о чем мы расскажем ниже.
• Возможность возведения пристроек, мансард с панорамным остеклением. Это особенно хорошее решение, если открывается красивый вид из окна.
• Практически полное отсутствие парусности при учете направления ветра при строительстве. Достаточно понять, с какой стороны чаще всего он дует и принимать эти данные при расчетах.
• Односкатные крыши легко ремонтируются. Поврежденные участки можно без проблем заменить или обновить.
• Внушительный выбор стройматериалов для обшивки.

Среди основных недостатков можно указать:

• Требует очистки при сильных снегопадах, поскольку не сможет выдержать большую массу.
• Если расположение верхнего угла ската выбрано неправильно, отделку может сдувать. Избежать этого можно, если принять в расчет направление ветровых потоков или высадив высокие деревья по периметру.

Технология строительства

Необходимо пошагово расписать, как сделать односкатную крышу своими руками. Монтаж осуществляется в следующем порядке:

1. Выпуск крепежных элементов для мауэрлата. Выполняется несколькими способами: проволока, шпильки, скобы к деревянным брускам или анкера. Выбор способа зависит от нагрузки на конструкции кровли и материала стен здания.
2. Укладка гидроизоляции. Этот этап необходим, если несущий каркас дома изготовлен из кирпича или бетона. Чтобы предотвратить гниение дерева между разными по свойствам материалами укладывают гидроизоляционный материал.
3. Установка мауэрлата и его крепление (и верхний брус, и нижний). Крепление осуществляется в зависимости от выбранного типа. Для шпилек и анкеров потребуется закрутить гайки, проволоку закручивают с помощью лома. Шаг закреплений должен быть равен шагу стропильных ног.
4. Монтаж стропильных ног. По сравнению с другими типами крыш, у односкатной этот этап самый простой. Устройство заключается установке балки с наклоном одним концом на верхний мауэрлат, а другим – на нижний. Закрепление к мауэрлату выполняют врубкой. Далее фиксация может происходить на гвозди или металлические уголки с саморезами. К стропилам крепятся кобылки – деревянные доски, которые предназначены для создания необходимого вылета карниза. Сечение досок можно принять 50х100 мм.
5. Далее при необходимости устанавливают лежень и подкосы.
6. После того, как несущий каркас собран, можно приступать к утеплению мансарды. В качестве теплоизоляционного материала применяют минераловатные плиты, пенопласт, экструдированный пенополистирол, пенополиуретан. При работе с минеральной ватой и пенополиуретаном необходимо помнить о технике безопасности и иметь индивидуальные средства защиты (перчатки, маски, спецодежду). Перед укладкой утеплителя необходимо выполнить гидроизоляцию по верхнему краю стропил. Поверх пленки или мембраны выполняют монтаж обрешетки. После этого начинают закреплять утеплитель. Способ крепления зависит от выбранного материала. При использовании минеральной ваты потребуется обеспечит вентилируемый зазор, для этого выполняют монтаж контробрешетки.
7. Следующим этапом становится закрепление нижней обрешетки, которая позволит без проблем закрепить потолок, и дополнительно будет удерживать теплоизоляционный материал. Перед креплением растягивают пароизоляционную мембрану, которая защитит утеплитель от пара, идущего из помещения.
8. Далее приступают к укладке покрытия. Способ закрепления зависит от выбранного материала.
9. Выполняют обшивку потолка и внутреннюю отделку. В качестве материала для обшивки чаще всего применяют листы гипсокартона, закрепленные по металлическому каркасу из оцинкованного профиля.

Если выполнять все работы пошагово, то трудностей возникнуть не должно.

Уклон кровли

Уклон определяется еще на стадии проектирования. Величина зависит от типа используемого покрытия. Оптимальный уклон ската находится в переделах 20-45 градусов. Ниже приведены ограничения для различных покрытий:

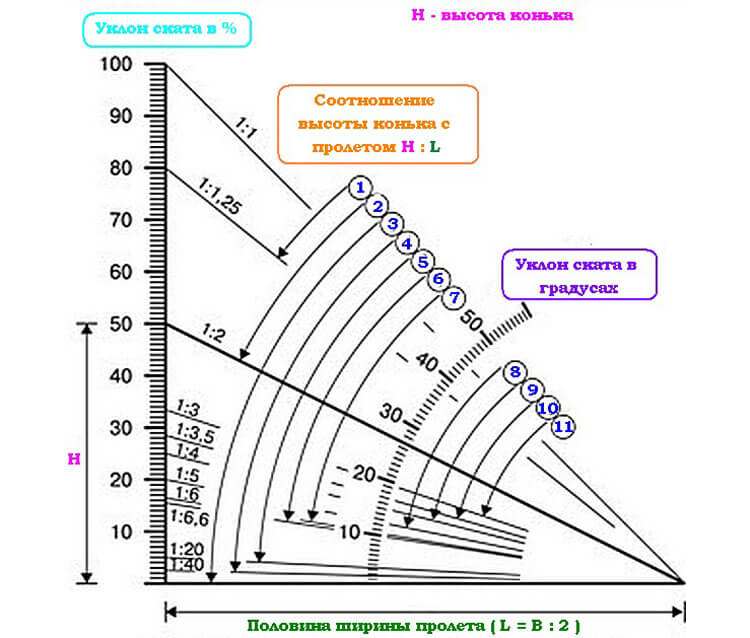

Пример расчета угла наклона односкатной крыши

• 10-30 градусов для кровли из битумных материалов;
• 25-35 градусов для покрытий из шифера (асбесто-цементных листов);
• от 15 градусов для металлических кровель;
• от 20 градусов для керамической черепицы.

Уклон кровли сильно влияет на нагрузку. Чем он меньше, тем большее давление будет оказывать снеговой покров. Расчетная масса снега примерно в 4 раза больше собственного веса крыши. При уклоне более 60 градусов снеговая нагрузка не учитывается в расчетах.

Также при определении уклона важно помнить, что чем он меньше, тем хуже будет происходить водосток. Это потребует дополнительной герметизации конструкции и увеличит вероятность протечек

Освещение мансардного помещения

При устройстве односкатной кровли и использовании подкровельного пространства в качестве мансарды необходимо обеспечить его достаточную освещенность. Этого можно добиться тремя способами:

• установка окон во фронтоны;
• слуховые окна;
• мансардные окна.

Одним из самых востребованных вариантов на сегодняшний день являются мансардные окна.

Но при их использовании важно помнить об угле наклона. Нежелательно применять изпри угле менее 20 градусов, поскольку снег на такой крыше будет скапливаться, и потребуется ее очищение

Работы по очистке снега с крыши сложны и характеризуются определенными рисками. Если установить мансардное окно на скат с небольшим уклоном, потребуется усиленное стекло.

При угле ската менее 20 градусов лучше остановиться на слуховых окнах. Они монтируются одновременно с кровельной системой и являются ее составляющими. Могут быть как простой конфигурации («скворечник»), так и более сложной.

Основные элементы конструкции

Перед тем, как построить односкатную крышу, стоит рассмотреть, что в неё входит:

• Стропила. Нужны для равномерного распределения нагрузки и создания необходимого угла наклона. Возводятся из деревянных брусков 50х100 мм. расстояние между ними не превышает 1,5 м.
• Изоляция. К ней относят тепло-, гидро- и пароизоляция. Выбор конкретного материала, а также его толщина, зависят от назначения строения. Основное предназначение – защита от холода, влаги и шума.
• Обрешетка. Возводится снизу и поверх изоляционного слоя, служит для крепления внешней и внутренней отделки. Сооружается из панелей МДФ, тонких брусков и т.д. Её шаг составляет от 30 до 70 см.
• Кровля. Непосредственно кровельный стройматериал. Он подбирается с учетом угла наклона ската.
• Опора. Под ней подразумевается поднятая стена с той стороны, где располагается наиболее поднятая часть. Это могут быть как сами стены, так и отдельные конструктивные элементы, вынесенные за пределы стеновых перегородок. В последнем случае кровля будет нависать над строением. Это актуально для дачных домиков и подсобных сооружений.

Как спроектировать вентиляцию

При минимальном уклоне строится односкатная совмещенная крыша без чердака. Через канал в верхней панели и через воздушную прослойку в кровельном «пироге», проходят наружные потоки воздуха. Данный механизм препятствует появлению конденсата.

Еще одним условием качественно сделанной односкатной крыши будет теплоизоляция дома.

Важно: защитить подкровельное место от жары в летний период. Гидроизоляционная пленка со специальным напылением на одной из сторон замечательно отразит ультрафиолетовые солнечные лучи. Когда не предусматривается чердак, перекрытие и крыша объединяются

Получается общий вентиляционный функциональный проем

Когда не предусматривается чердак, перекрытие и крыша объединяются. Получается общий вентиляционный функциональный проем.

Устройство продухов крыши

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Пошаговый пример строительства односкатной крыши

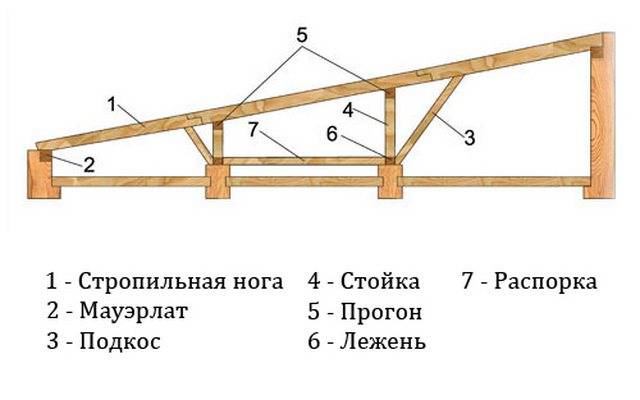

Элементы односкатной крыши

Шаг 1. Изготавливаем мауэрлат

Чтобы выровнять все верхушки сторон дома, наличие мауэрлата обязательно.

1. Когда возводится сруб, верхний венец играет роль мауэрлата.
2. Если стены кирпичные, создание мауэрлата вариативно:

• сбивается брусовый каркас соответственного размера;
• создается армированный пояс со стальными шпильками, на которые надевается брусовый каркас. В этом случае добиваемся максимальной горизонтальности, что позволяет равномерно распределить нагрузку на стены. Угол наклона односкатной крыши будет одинаковым с двух сторон.

Мауэлат

Шаг 2. Размечаем стропила и делаем обрешетку

С небольшим запасом на мауэрлат укладывается доска. Размечается верхний и нижний запил, который по ширине совпадает с мауэрлатом. По полученным результатам осуществляется разметка остальных стропил.

Основанием для профилированной односкатной крыши является дощатая обрешетка, стальные прогоны. Обрешетка изготавливается снизу вверх, каждый из брусков крепится к стропильной системе скобой, гвоздем.

Затем под специально смонтированные кобылки, подкладывается рубероид, который препятствует проникновению сырости. Получившиеся свесы, обшиваются сайтингом. Созданная конструкция смотрится аккуратной, свежей.

Важно! Чем выше уклон крыши, тем шире шаг обрешетки. Обрешетка односкатной кровли

Обрешетка односкатной кровли

Шаг 3. Укладываем гидроизоляцию

• Когда односкатная крыша плохо вентилируется, в качестве строительного материала берется антиоксидантная пленка.
• Подкровельная пленка выстилается снизу вверх полотном с определенным запасом.
• К стропильному механизму гидропароизоляционная пленка крепится строительным степлером.

Важно знать: паропроницаемая мембрана выведет лишние водяные пары наружу. Это важно, поскольку предотвращает образованию среды, в которой активно развиваются грибковые колонии. Укладка гидроизоляции односкатной крыши из прфнастила

Укладка гидроизоляции односкатной крыши из прфнастила

Шаг 4. Поднимаем профнастил на крышу

Рекомендации:

• берем веревку в четыре раза длиннее, чем лестница, которая закрепляется с двух сторон снизу листа;
• в арсенале должна быть лестница, опирающаяся на грунт, на длину ската;
• гофра укладывается с нижнего угла в горизонтальном положении;
• нельзя подрезать стальной лист машинкой для резки металла, иначе на месте среза появится со временем коррозия.

Шаг 5. Монтируем профнастил

Профнастил на «односкатке» фиксируется вертикальной полосой. Состыковка осуществляется на одноволновую ширину. С более чем пятнадцатисантиметровым нахлестом, выстилается гофра в стыке и возле стены. Саморезы со специальным резиновым уплотнителем должны попадать только во впадину.

Верхние листы всегда нахлестываются. При горизонтальных перекрытиях используется уплотнительная прокладка. К окончательной фиксации приступаем, когда проверена ровность укладки всей кровли. Крепление профлиста должно быть технологичным.

Торцевая и коньковая планка монтируются в конце. Первая не уплотняется, небольшие зазоры помогают естественной циркуляции воздуха.

Монтаж профнастила на односкатную крышу

Выбор профнастила

Предпочтение отдается стальному оцинкованному профилю с защитным полимерным покрытием, материал должен иметь маркировку Н (исключительно для кровли) или НС (универсальный). Стеновой профнастил использовать не рекомендуется, у него отсутствует капиллярная бороздка, предотвращающая затекание воды под кровлю.

Количество материала рассчитывается заранее: расход зависит от площади и угла наклона крыши.

Боковой нахлест неизменный – половина ширины волны, горизонтальный при угле:

• до 15° составляет 20 см,
• от 15 до 30° — 15 — 20 см,
• более 30° — 10 — 15 см.

Толщина листов кровельного профнастила варьируется от 0,4 до 1 мм, оптимальными для частного строительства считается 0,5 — 0,6 мм (тоньше подходит разве что для сараев). Проверяется наличие сертификата, проводится визуальный осмотр. Читайте: как выбрать профнастил для крыши.

У качественной продукции не отслаивается полимерное покрытие, нет царапин и вмятин, лист не прогибается под слабым воздействием и принимает новую устойчивую форму под сильным.

Параметры профиля подбираются с учетом шага обрешетки и наоборот: для прочных листов (от С44) допускается более разряженная обрешетка, но она в любом случае должна совпадать с волной.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Поэтапный монтаж односкатной крыши

После подготовки сухого, очищенного от коры материала и обработки его антисептиком начинаем пошаговый монтаж односкатной крыши в следующей последовательности:

• устанавливаются балки мауэрлата на изоляционный материал и крепятся к стенам на закладные резьбовые шпильки;
• к мауэрлатам крепятся стропила путём врезки и фиксации с помощью металлических уголков;
• сначала ставятся крайние стропильные ноги, между которыми натягивается шнур, а затем монтируют промежуточные;
• при больших межстеновых пролётах ставятся горизонтальные балки, если это предусмотрено конструкцией крыши;
• между горизонтальным брусом и стропилами ставятся стойки и подстропильные ноги для создания жёсткой треугольной конструкции;
• ставится обрешётка, причём для рулонных и иных мягких покрытий делается сплошная поверхность, а для иных материалов — согласно рекомендации производителя;
• при монтаже обрешётки и стропильной группы учитываются запроектированные фронтальные, карнизные и боковые свесы;
• степлером фиксируется гидроизоляционная пленка с нахлестом в 5—10 см;
• ставится контробрешётка, служащая основой для кровли;
• монтируется кровельный материал с нахлёстом, начиная с нижнего ряда и учитывая свесы;
• с внутренней стороны кровли прикрепляется теплоизоляционный материал, желательно в два слоя и в шахматном порядке;
• крепится пароизоляционная плёнка и по необходимости внутренняя обрешётка;
• ставятся ветрозащитные планки и капельники по периметру сооружения;
• монтируется водосток с уклоном так, чтобы капельник позволял избыточной влаге стекать в желоб;
• при необходимости монтируются выходы печных труб и внутренней вентиляции;
• закрывается карниз с обязательной установкой перфорированных вставок для обеспечения беспрепятственной вентиляции подкровельного пространства.

Важно, чтобы гидроизоляционная плёнка сверху накладывалась на планку капельника так, чтобы конденсат стекал в желоб водостока. . Односкатная крыша, как правило, не отличается большим наклоном скатов, поэтому нуждается в периодической очистке от снега и мусора и в профилактическом уходе

Также надо следить за ветровым воздействием на кровлю, потому что разнонаправленные порывы шквалистого ветра могут ослабить крепёж листов кровельного материала

Односкатная крыша, как правило, не отличается большим наклоном скатов, поэтому нуждается в периодической очистке от снега и мусора и в профилактическом уходе. Также надо следить за ветровым воздействием на кровлю, потому что разнонаправленные порывы шквалистого ветра могут ослабить крепёж листов кровельного материала.

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

• угол наклона и его направление;
• форма и конструкция стропил;
• сечение и длина несущих балок;
• сложность конструкции ферм;
• теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

• от 10 до 200 – профилированный настил;
• более 200 – шифер, ондулин, натуральная черепица;
• от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

1. Цельный брус.
2. Брёвна.
3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

• по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
• сухую поверхность плит очищают от грязи и мусора;
• застилают плёночной пароизоляцией;
• всё засыпают керамзитом толщиной 100 – 150 мм;
• засыпку уплотняют подручными средствами;
• поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
• стяжку укрывают мягкой кровлей на битумной мастике.

Проектировка кровли беседки

Несмотря на всю простоту конструкции кровли для беседки, желательно выполнить ее проект.

Понятно, что делать полноценную 3D модель не нужно, хотя и не запрещается. Достаточно сделать некий набросок с размерами и конструкцией кровли. На него и нужно ориентироваться во время работы.

Все что требуется – знание основ геометрии со школьной программы, карандаш, линейка и бумага. Как пример, можете использовать подобный чертеж или сделать свой, оригинальный.

Совет! Обязательно указываются желаемые размеры беседки.

Односкатная крыша для деревянной беседки может быть абсолютно плоской.

Однако, в целях обеспечения стока с поверхности делается небольшой уклон. Слишком большим его делать не нужно, так как ветровая нагрузка будет оказывать большее влияние. Выбор угла ската напрямую зависит от кровельного материала, который будет использоваться для беседки.

Например, рассмотрим оптимальный угол наклона для самых популярных кровельных материалов:

1. Если кровля будет сделана из профнастила, то рекомендуется создавать угол наклона в 20 градусов.Для металлочерепицы идеальным углом наклона станет 25 градусов.Старый добрый шифер требует создания угла в 35 градусов.А что касается фальцевой кровли, то для нее делается угол в 30 градусов.
