Особенности строительных лесов

Станки, необходимые для производства

Технология изготовления и производства строительных лесов состоит из нескольких этапов. В процессе работы нам потребуется большое количество заготовок, с которыми впоследствии нужно будет произвести определённые технические операции – резку, редуцирование, пробивку. Качественно проделать всё это вручную просто невозможно, либо отнимет массу времени и сил. Оптимальным решением будет использовать при самостоятельном изготовлении строительных лесов станки по металлу. Рассмотрим поэтапно весь процесс, и используемые при этом станки:

Резка трубы

Первым шагом нужно заготовить необходимое количество труб на вертикальные стойки, горизонтальные соединения, диагональные распорки. Для вертикальных стоек и поперечных горизонтальных соединений рекомендуется брать стальные трубы диаметром не менее 40 мм. Для диагоналей и ступеней пойдут трубы d = 30 мм.

Оптимальная высота каждого отдельного модуля –2 м. Именно на такой высоте комфортнее всего работать: не придётся сгибаться под вышерасположенным настилом, и не тянуться слишком высоко вверх

Очень важно, чтобы торцы заготовок были обрезаны ровно под углом 90о. Это необходимо для удобства сварки деталей, и последующего соединения отдельных модулей в высотную конструкцию

Поэтому, для этого лучше всего использовать дисковый отрезной станок по металлу. Он позволяет не только быстро нарезать заготовки нужной длины, но и получить ровный шов под заданным углом.

Дисковые пилы по металлу —>>>

Редуцирование трубы

Следующим шагом будет редуцирование заготовленных стоечных труб. Этот процесс предусматривает уменьшение или увеличение их диаметра путём сжатия/растяжения. Сделать это без специального оборудованиябудет невозможно.

Изменение диаметра – создание юбки на трубе– нужно для надёжной фиксации стоек модулей, расположенных на разных высотах, одна в другой. При этом верхние стойки входят в расширения на концах нижних стоек, и удерживаются там, предотвращая горизонтальное соскальзывание. Для изменения диаметра стойки применяется станок для редуцирования труб.

Станок для редуцирования —>>>

Пробивка трубы

Для более надёжной фиксации в строительных лесах применяется болтовое или пальцевое (шпилечное) соединение. Ими скрепляются отдельные элементы конструкции, которые при разборке лесов подлежат демонтажу: боковые распорки, вертикальные стойки друг с другом. Для этого используется станок для пробивки труб – он позволяет получить в стальных стенках ровные отверстия заданного диаметра.

Станок для пробивки —>>>

Плющение трубы

Края труб малого диаметра, применяемые для боковых распорок, рекомендуется перед пробивкой в них отверстий плющить. Это позволяет увеличить их прочность на растяжение-сжатие и изгиб. Именно такие нагрузки испытывают диагонали в процессе эксплуатации строительных лесов. Для аккуратного, и в то же время быстрого плющения труб, также рекомендуется использовать прессы для сплющивания труб.

Сварка металла

Последним этапом производятся сварочные работы. Вертикальные стойки соединяются попарно горизонтальными распорками в виде квадратов, к которым привариваются ступени из отрезков труб меньшего диаметра. Полученные сварные стоечные пары соединяются между собой съёмными диагоналями в единый модуль. Он может использоваться как в одиночку, так объединяться с другими модулями в объёмные конструкции необходимой длины и высоты.

Монтаж и демонтаж – порядок соединений

Сразу следует оговорить, что собирать строительные леса или контролировать этот процесс должен только специалист, который знает их конструктивные особенности. Сначала идет этап приемки всех элементов и при необходимости отбраковка. Затем нужно составить схему установки с учетом всех особенностей объекта. С рабочими проводится инструктаж, в котором обсуждается особенность конструкции, правила эксплуатации и техника безопасности. После формальной части нужно подготовить рабочую площадку. Она должна быть хорошо утрамбованной и ровной. Также необходимо соблюдать горизонталь в любых направлениях. Еще следует обеспечить отвод воды на случай осадков.

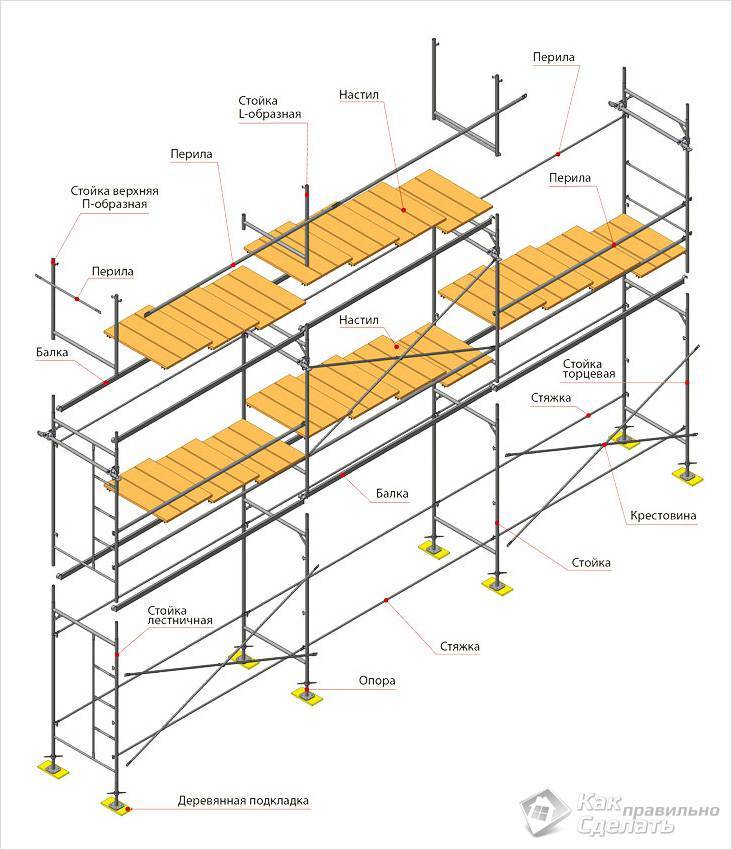

Рассмотрим подробнее процесс монтажа на примере строительных рамных лесов ЛРСП 40. На подготовленную площадку устанавливаются деревянные подставки, башмаки и, если есть необходимость, винтовые опоры. Затем монтируются рамы с определенным шагом. Их количество зависит от желаемой длины конструкции. Крайними идут специальные рамы с ограждениями. Также не забываем обеспечить подъем и спуск, для этого служат рамы с лестницами. Фиксируем конструкцию с помощью диагональных и горизонтальных связей. Они крепятся достаточно легко, ведь в каркасе предусмотрены специальные замки для них.

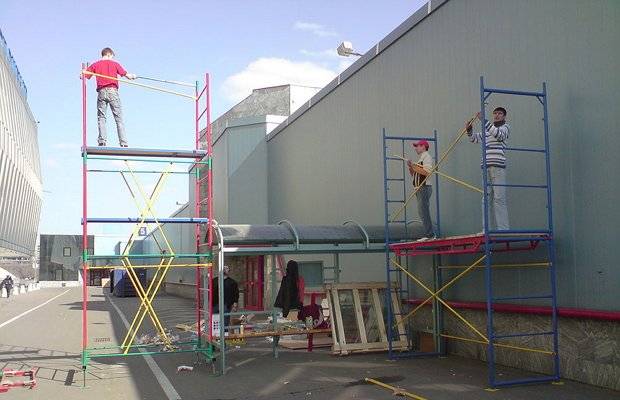

Монтаж лесов с определенным шагом

Теперь аналогичным образом собирается второй ярус. Только в этом случае располагаются диагональные связи над горизонтальными первого ряда в шахматном порядке. Все рамы следует устанавливать по отвесу, строго вертикально. Перекосы недопустимы и могут быть опасными для жизни. Сверху каждого яруса устанавливаются ригели, поверх которых укладываются настилы. В местах расположения лестниц предусмотрены люки.

Укладывание настилов на леса

Затем необходимо зафиксировать конструкцию к стене. Анкерные крепления располагают в шахматном порядке с шагом 4 м. Повторяем все предыдущие операции до тех пор, пока леса не будут необходимой высоты. На самом верхнем уровне ставим ограждения, также о безопасности следует позаботиться и в местах подъема. В это время производится и укладка настилов. Разбирается система в обратном порядке. Несмотря на определенные различия в габаритах, конструкция ЛСПР 200 собирается так же, как и ЛРСП 40.

Самостоятельное изготовление вспомогательных приспособлений

Своими руками можно сделать строительные леса из древесного материала, для этого необходимо подготовить чертежи и строго следовать определенной технологии, что обеспечит безопасность их применения:

закупка и подготовка расходных материалов и инструментов;
составление предварительного проекта с учетом размеров;
сборка каркаса, согласно готового проектного решения;
обустройство настила из горизонтально закрепленных досок;
фиксация поперечных перекладин, обеспечивающих устойчивость;
дополнение лесов фиксирующими элементами в местах стыков.

После сборки вспомогательных строительных конструкций необходимо тщательно обработать деревянные поверхности антисептическими средствами, что гарантирует длительный срок их эксплуатации и защиту от техногенных и механических воздействий.

Зная, как сделать строительные леса, можно самостоятельно изготовить надежные и прочные приспособления, обеспечив практичную экономию семейного бюджета, без необходимости покупки готовых изделий.

Виды гидравлического аварийно-спасательного инструмента
Ремень стяжной с храповым механизмом — советы по выбору и строение механизма для крепления грузов
Как выбрать строительное правило — пошаговая инструкция по выбору и применению инструмента

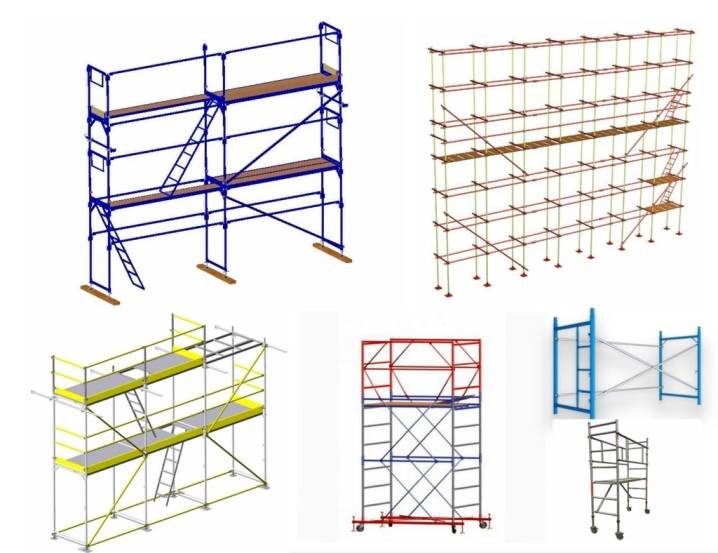

Разновидности и применение строительных лесов.

Выбор средств подмащивания зависит от особенностей архитектуры здания. Например, строительные леса рамного типа легко собираются, монтируются, надёжно соединяются флажковыми замками. В то же время на объектах, где присутствует сложная геометрия, данный тип нежелательно использовать. В таких ситуациях отличным решением послужат леса с клиновым соединением или хомутовые.

Типовая конструкция приспособлений подмащивания много лет не менялась. С другой стороны, довольно продолжительное время строителями используются механические леса. Их ещё называют «домкратами». В конструкцию входят деревянные столбы, устанавливаемые на землю, а в верхней части закрепляемся к стене. На них располагаются консоли, используемые для хождения, и рабочий стол.

Домкратные леса рассчитаны на высоту около тринадцати метров. Этого показателя достаточно для проведения работ на стандартных частных домах. Они выдерживают триста килограмм, что позволяет разместиться на консоли двум рабочим с нетяжёлым оборудованием. Домкраты быстро монтируются, не требуют много места для хранения. Их основное преимущество – экономия времени и сил строителей.

Если же по каким то причинам вам недоступна аренда или покупка строительных лесов, можно их сделать самостоятельно. Об этом процессе смотрите видео ниже.

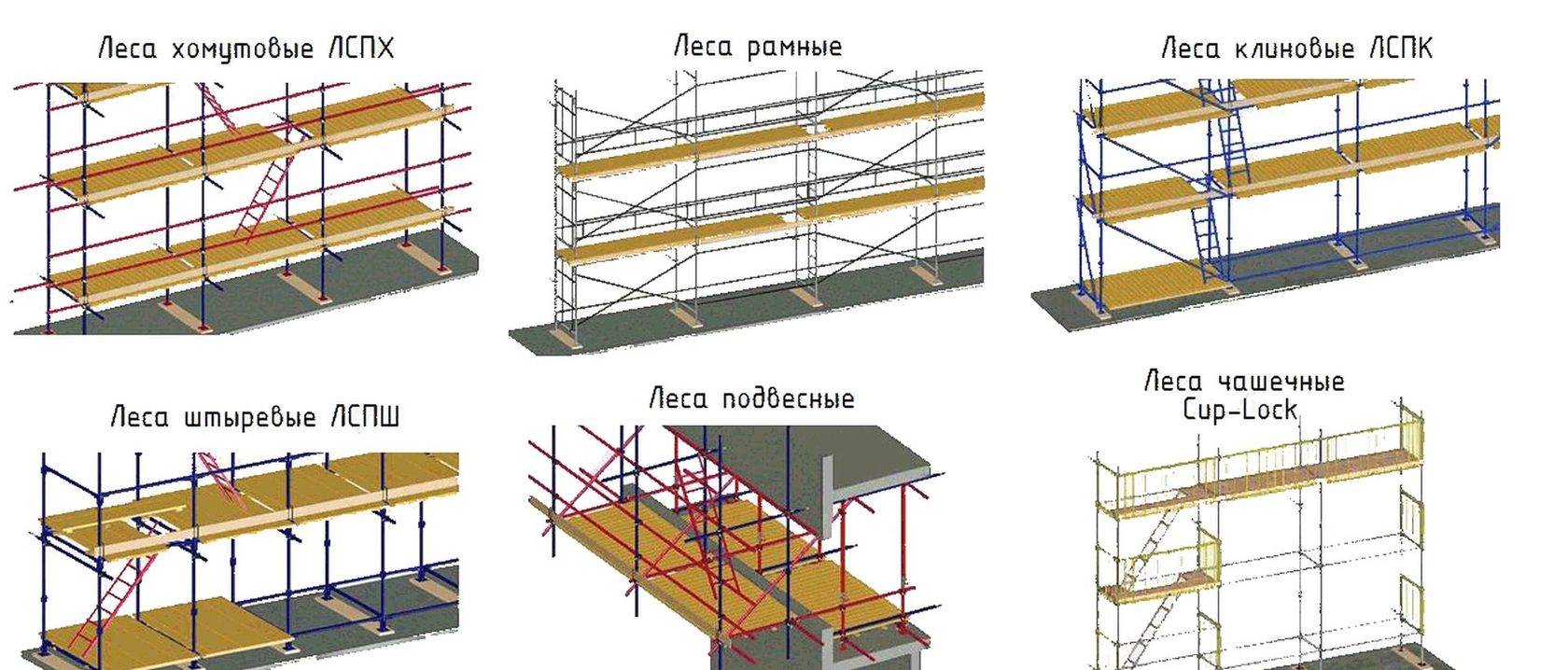

Клиновые, хомутовые, штыревые и рамные варианты

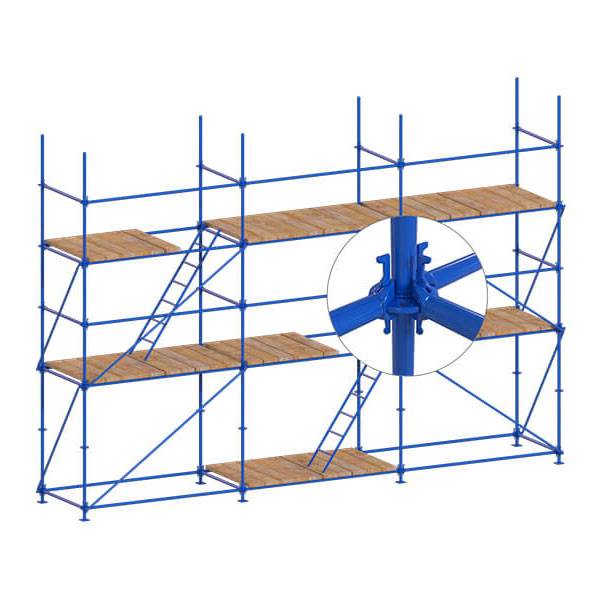

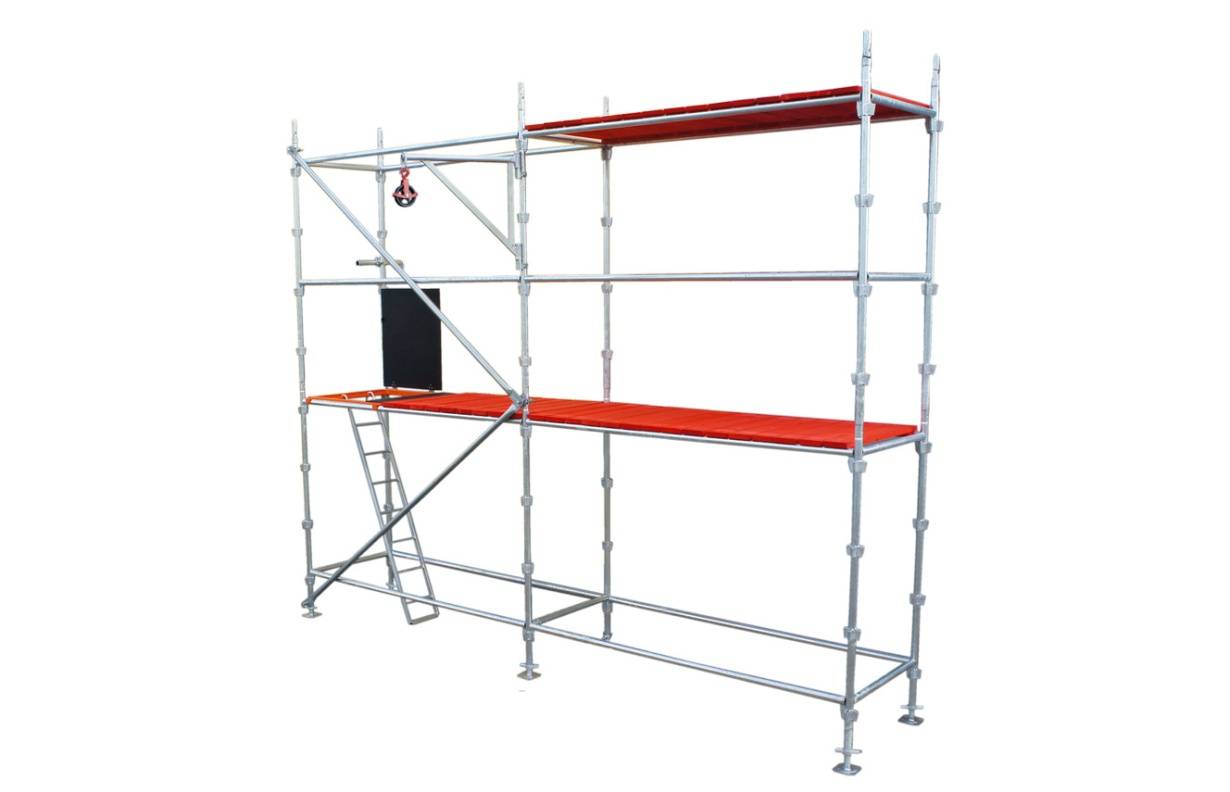

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

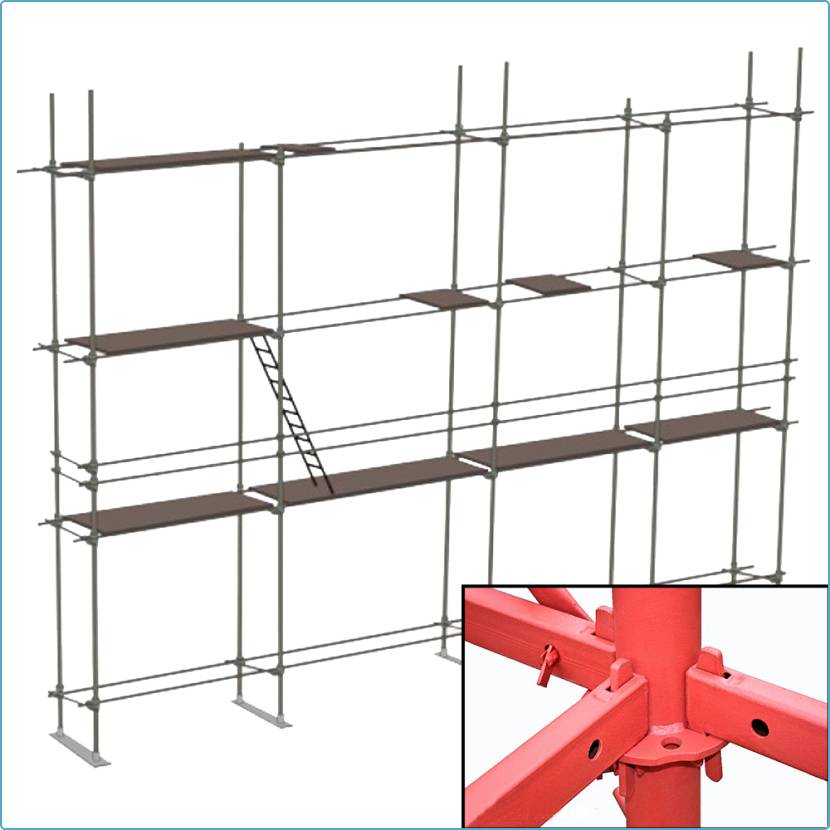

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

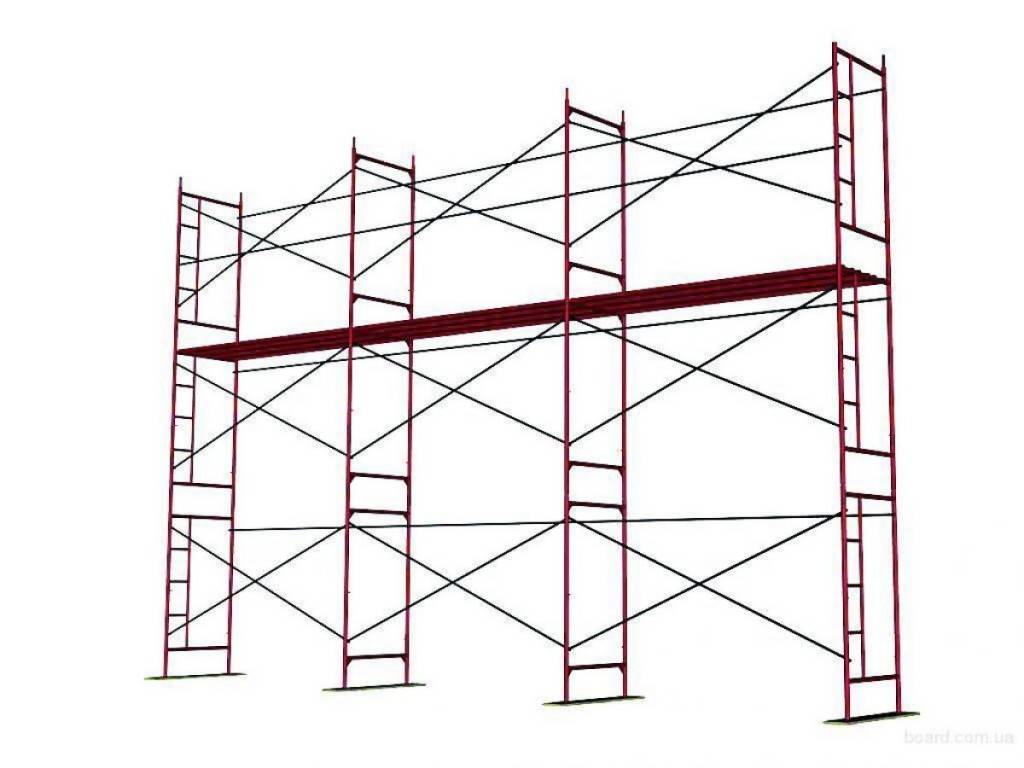

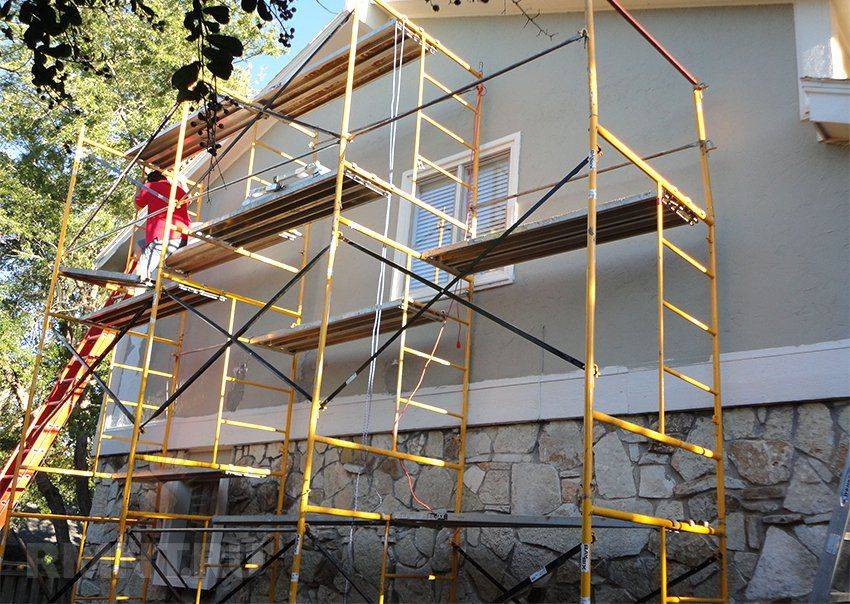

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

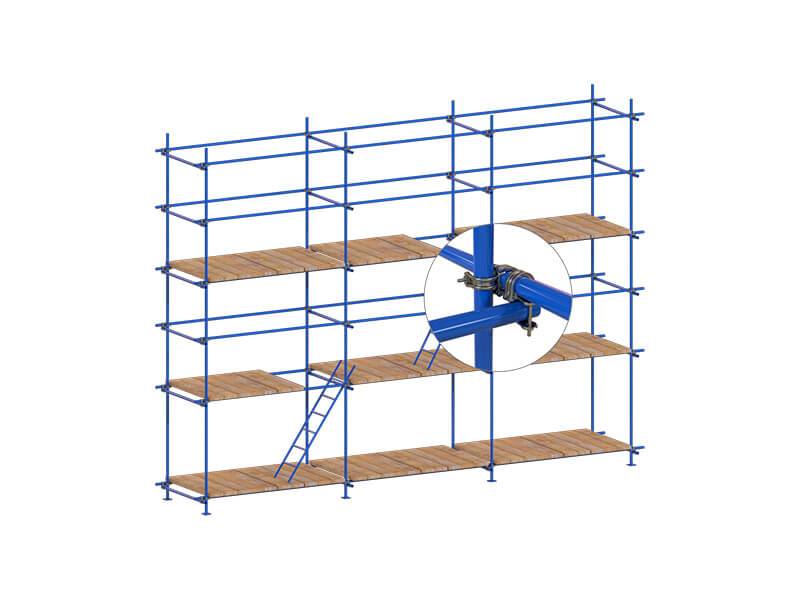

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (неповоротными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания саморасклинивающимися пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Дополнительные элементы строительных лесов

Как правило, все рабочие яруса лесов настилаются досками. Для безопасности рабочих обязательно монтируются борта из досок, а также ограждения. Для крепления ограждений используются хомутовые соединения, а доски бортов крепятся при помощи скоб. Все леса обязательно должны заземляться. Заземление соединяется со стойками лесов при помощи специальной шины.

Если необходимо соорудить леса для выполнения кладочных работ из камня, то вся конструкция собирается из обычных строительных лесов, крепящихся к стене при помощи закладных деталей в ходе кладки. В таком случае устройство настила необходимо лишь на трёх рабочих ярусах, а не по всей конструкции.

Как видите, каждый вид строительных или отделочных работ требует устройства того или иного вида лесов. Благодаря налаженному производству удаётся изготавливать высокопрочные надёжные пространственные конструкции, которые способны выдержать любые погодные воздействия. Все строительные леса отличаются устойчивостью к коррозии, безопасностью, быстротой и легкостью сборки.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Преимущества и недостатки металлических строительных лесов

Начнем, пожалуй, со слабых сторон строительных лесов из металла. Нам удалось выявить только один их недостаток – это более высокая цена по сравнению с деревянными конструкциями. Но! Не стоит забывать, что металлические леса рассчитаны на многократное использование! Поэтому, если вы планируете использовать эти конструкции не один раз, их покупка выглядит вполне оправданной и выгодной.

Преимущества металлических строительных лесов рассмотрим более подробно.

Высокая несущая способность. Настилы строительных лесов способны выдерживать нагрузку величиной порядка 250 кг на квадратный метр – это значит, что на них могут работать сразу несколько рабочих.
Удобный монтаж и демонтаж. Вертикальные стойки лесов соединяются между собой по принципу «труба в трубу», горизонтальные – при помощи клиньев, флажковых замков или специальных хомутов.
Могут использоваться для зданий или сооружений любой конфигурации. Так, для зданий с прямоугольными фасадами применяются, как правило, рамные конструкции, а для работы с сооружениями сложной архитектуры (например, закругленной формы) – хомутовые строительные леса. Кроме этого, высота работ с использованием металлических лесов может доходить до 100 метров и более.
Удобное хранение и транспортировка. В разобранном виде промышленные леса не занимают много места, поэтому их удобно хранить и перевозить.

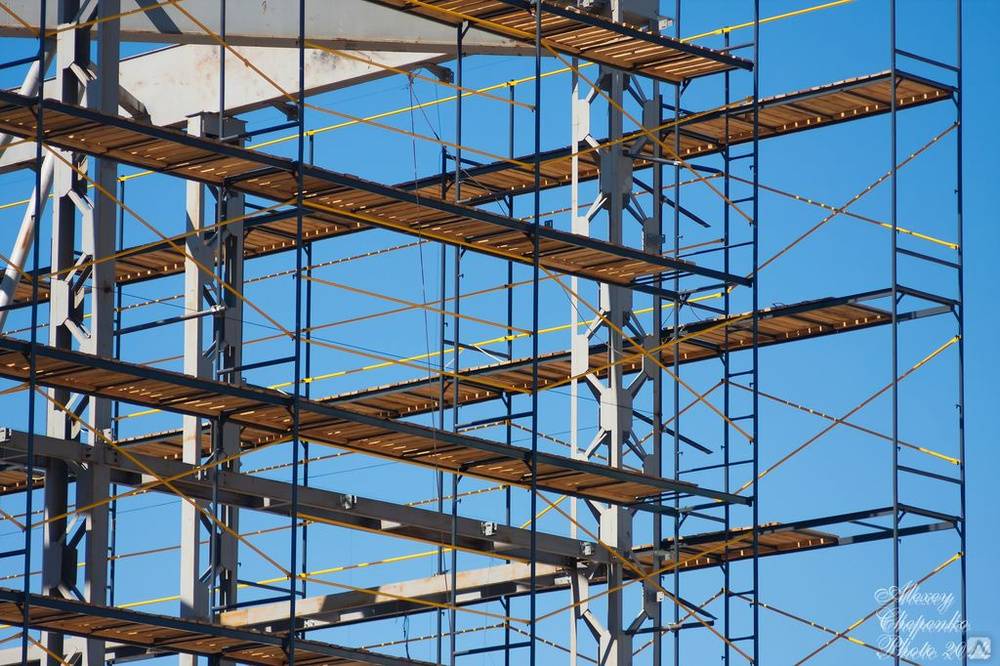

Леса строительные

Развитие обычно происходит в различных сферах жизни человека. Это можно сказать и про такую деятельность, как строительство. Возведение зданий и сооружений, как известно, невозможно осуществлять без строительных лесов.

Многие считают, что современные конструкции такие же, как и несколько десятков лет назад. Конечно, это не так. Если раньше строительные леса являлись одноразовыми сооружениями, а для их изготовления использовались бревна и доски, то сегодня ситуация обстоит совсем иная.

Рамные строительные леса

Они представляют собой конструкции многоразового пользования, поскольку для их изготовления применяют металл. Рамные строительные леса можно сколько угодно разбирать и собирать. В плане конструктивного исполнения они довольно просты, что в основном и обеспечивает им большой срок службы. Строительные леса рамного типа востребованы прежде всего при выполнении отделочных и монтажных работ на высоте, не превышающей 100 м. Для таких конструкций характерна оперативность сборки и разборки. Рамные строительные леса способны выдерживать нагрузку до 200 кг на 1 м, благодаря чему в одном месте может работать сразу два человека.

Вышки-туры

Это строительные леса сборно-разборного типа, внешне напоминающие обычную башню. Они незаменимы при обработке высоких потолков и выполнении фасадных работ. Вышки-туры оборудованы специальными колесными опорами, благодаря которым конструкции можно удобно и легко передвигать в нужное место.

Хомутовые строительные леса

Их главная сфера применения — это возведение и реконструкция нестандартных архитектурных сооружений. К таким постройкам относятся, например, церкви, храмы, театры, башни и другие исторические здания.

Особенности выбора строительных лесов

При выборе строительных лесов учитываются прежде всего высота, на которой планируется работать, и предполагаемая нагрузка. Что касается стоимости конструкций, то она определяется параметрами фасада сооружения, такими как рельеф, высота, длина и прочие. Цена на строительные леса также зависит от их площади и количества конструктивных элементов, из которых они состоят. Имеется ввиду число ригелей, стоек, лестниц, горизонтальных и вертикальных связей, рам и других компонентов конструкций. В качестве дополнительных элементов строительных лесов могут выступать молниезащита, опоры (винтовые, колесные), металлические настилы и так далее Как видно, строительные леса — это незаменимая составляющая любого строительства или реконструкции здания, особенно если выполняются фасадные работы. С течением времени такие конструкции становятся более надежными и удобными в использовании, что, конечно, не может не радовать!

Виды подмостей и технические свойства

При строительстве используют разные виды подмостей.

Ниже мы рассмотрим более подробно данные виды:

Требования к инвентарным подмостям

Инвентарные леса подмости соответствуют техническим требованиям СНиП 111-4-80 и ГОСТ 24258-88. Все подмости, как и прочие приспособления для проведения строительных работ на высоте должны изготавливаться по специальным проектам и быть инвентарными. Применение леса должно быть подтверждено паспортом завода-изготовителя. Все строительные работы на высоте выполняются с настилов, которые имеют ограждения согласно требованиями ГОСТ 12.4.059-89.

Строительные работы и организация рабочего пространства с применением инвентарных лесов подмостей должны строго соответствовать всем пожарным, техническим и прочим нормам, а также проходить без нарушений техники безопасности. Подмости и все конструкции лесов должны быть изготовлены и разработаны согласно требованиями международных стандартов.

Соблюдайте максимальную осторожность при строительных работах на лесах, т.к. от этого зависит ваше здоровье

Техника безопасности – залог успешной и качественной работы. Желаем вам удачи!

Если же сооружение более крупногабаритное, то поставить леса одному или даже вдвоем не удастся – понадобится бригада из 3-5 человек.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

круглая труба диаметром 15 мм – основа будущих распорок;
профильная труба диаметром 30 мм – необходима для производства стоек;
профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
крепежные материалы для металла;
«болгарка» – ею шлифуют углы и пилят трубы;
дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

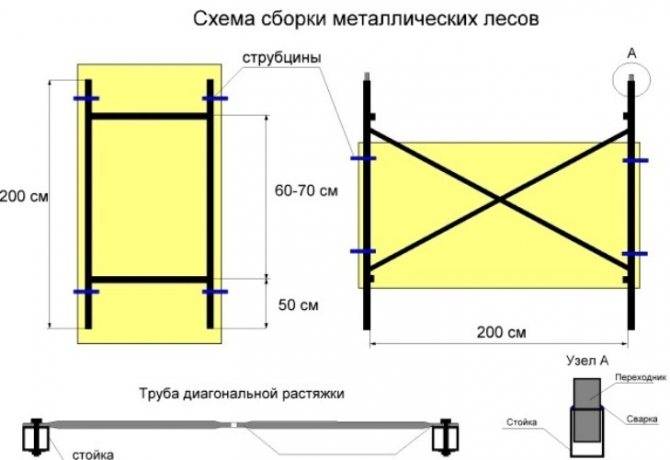

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

ширина между стойками не больше 3 м;
длина между стойками не больше 4 м;
высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Основные правила монтажа строительных лесов

Если вы решили купить строительные леса, обязательно ознакомьтесь с их характеристиками, а также правилами установки и эксплуатации. Ниже мы приведем основные рекомендации, которые помогут вам сделать строительные работы более безопасными:

Первым делом необходимо ознакомиться с особенностями конструкции, изучить правила ее сборки и монтажа.
Место, на котором будет установлено оборудование, должно быть подготовлено заранее. Площадка, предназначенная под монтаж лесов, очищается от мусора и выравнивается. Почву также необходимо хорошо утрамбовать и оснастить специальными водоотводами.
Отдельные фрагменты лесов поднимаются и опускаются не вручную, а с использованием подъемных механизмов.
Крепежные элементы, настилы и стяжки ограждений устанавливаются в процессе сборки лесов. Рамы ограждений необходимо фиксировать строго по отвесу.
Для обеспечения безопасности работ, строительные леса должны быть зафиксированы на стене здания во всю их высоту. Настилы должны быть ровными и лежать горизонтально.
Рабочие в процессе эксплуатации оборудования должны подниматься и спускаться по лестницам.
Демонтаж конструкции совершается в обратном порядке и лишь после того, как с лесов будут убраны все стройматериалы, инструменты и мусор.

Клин монтажный 100х40х14

Характеристики

Высота:14 мм
Длина:90 мм
Материал:ПВХ
Производитель:Россия
Цвет:Чёрный
Ширина:40 мм
Упаковка:392 шт

Описание

Применение монтажных клиньев

Монтажные клинья — это клиновидные колодки из полимерного материала, поверхность которого покрыта мелкими зубцами. Монтажные клинья незаменимы при выполнении целого ряда строительных, монтажных и ремонтных работ, таких как:

выравнивание дверей и окон относительно четверти проема;
расклинивание и юстировка строительных элементов и систем монтажа дверей и окон в проеме;
установка лаг и лестниц;
укладка ламината и паркета.

Преимущества монтажных клиньев

Зубцы монтажных клиньев расположены по обеим сторонам поверхности под углом к ней, что в два раза увеличивает площадь сцепления и препятствует скольжению. Монтажные клинья имеют неограниченный срок годности, не впитывают влагу и не подвержены негативному влиянию внешней среды. Монтажные клинья содержат внутренние камеры, поэтому никогда не промерзают, в отличие от деревянных колодок. Ассортимент данной продукции чрезвычайно широк, а для удобства выбора каждый монтажный клин окрашен в разные цвета в соответствии с типоразмером. Благодаря использованию клиньев время монтажа сокращается в несколько раз, поскольку нет необходимости подготавливать перед работой деревянные бруски.

В какой области применение монтажных клиньев является обязательным

Монтажные клинья — ключевой элемент при установке современных оконных систем, подоконников пвх, лаг. Именно они обеспечивают передачу нагрузок в плоскости оконного блока на несущую строительную конструкцию и предотвращают соскальзывание с рамы и подставочного профиля. Клинья монтажные улучшают теплопроводность окна и гарантируют сохранность эксплуатационных качеств изделия в течение длительного времени.

При покупке от 1 коробки действуют скидки:

Размеры трубчатых инвентарных лесов

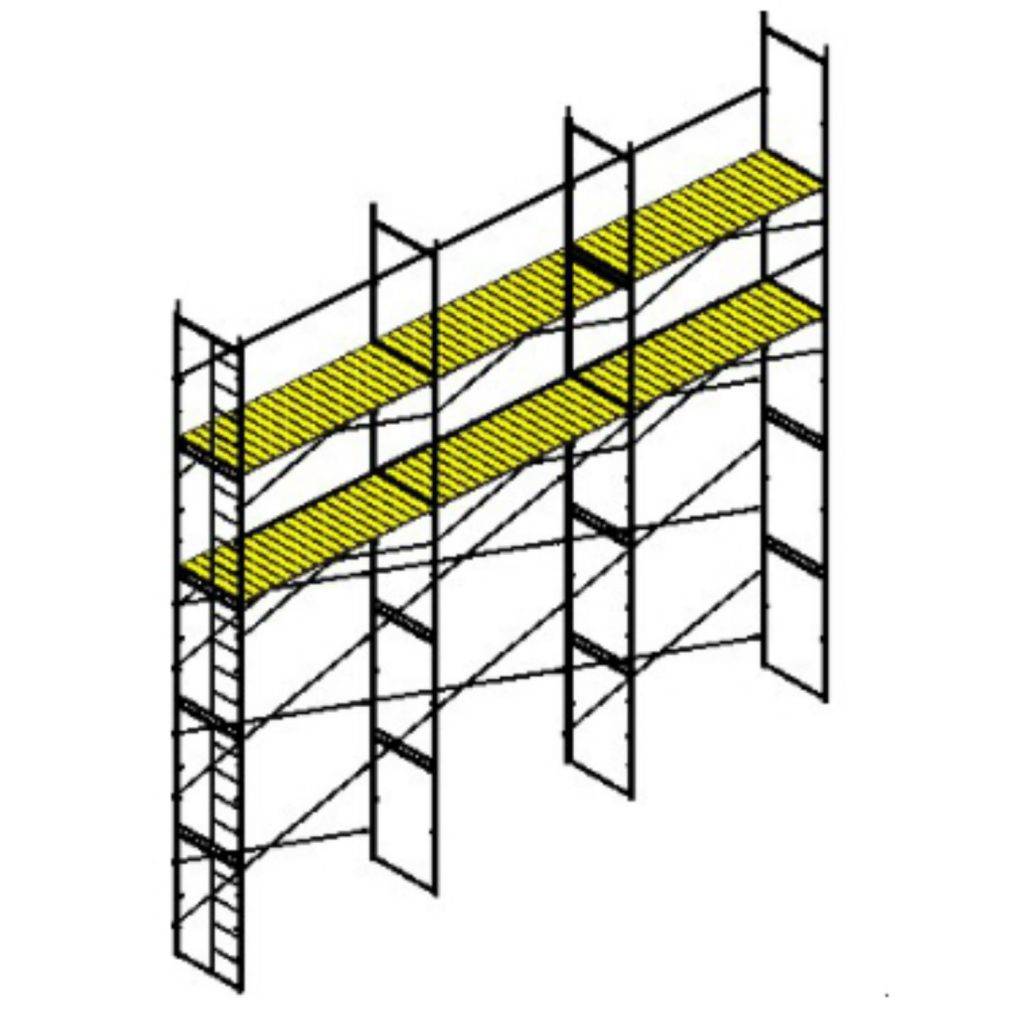

Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.

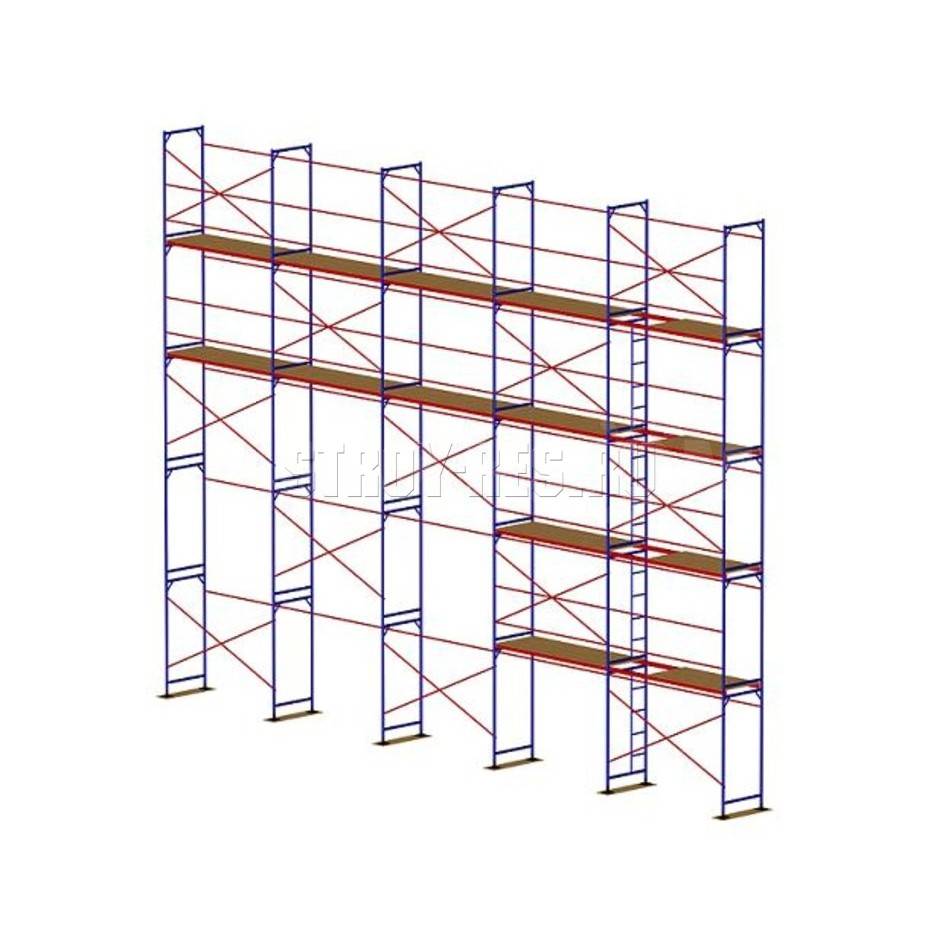

Характеристики инвентарных высотных приспособлений рамного типа:

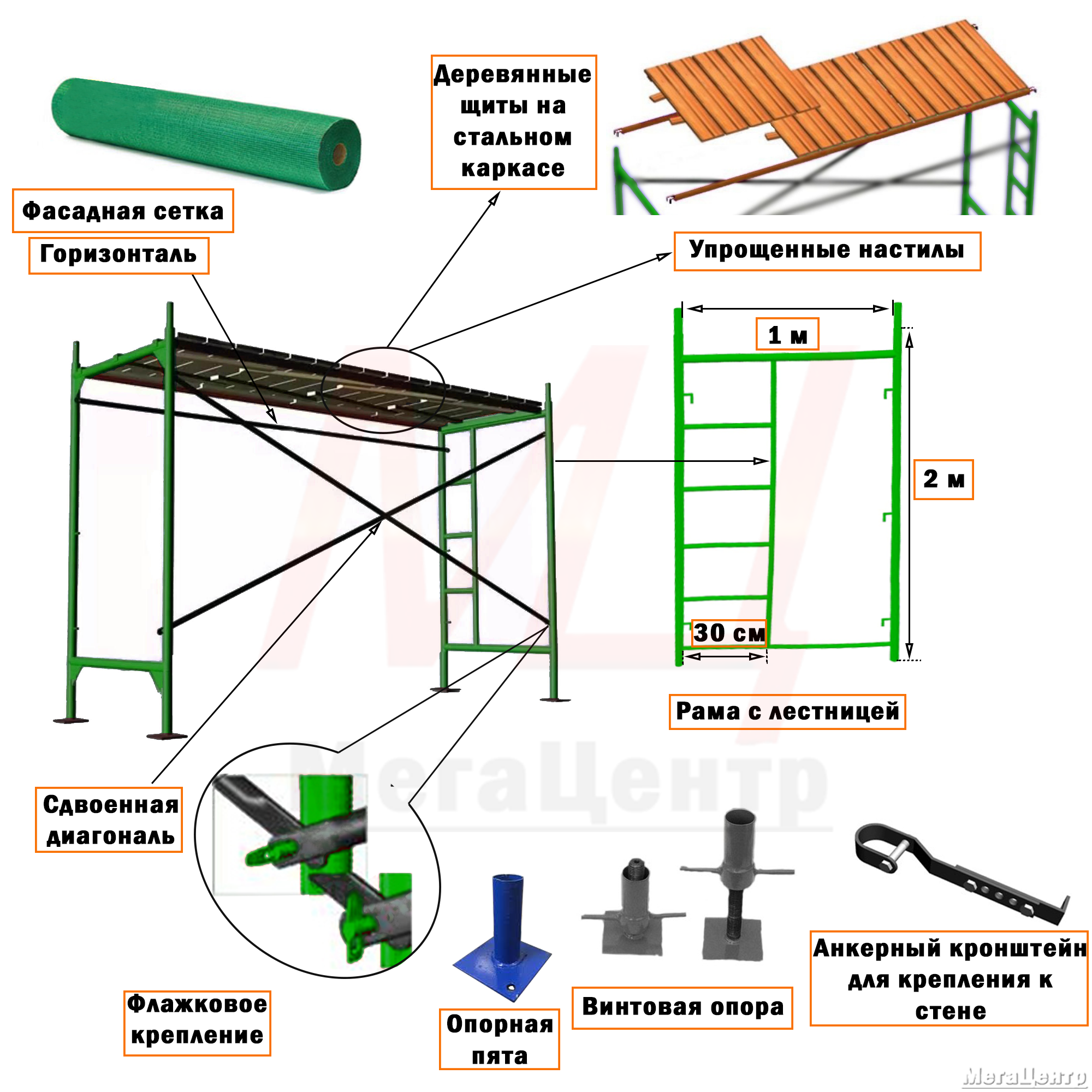

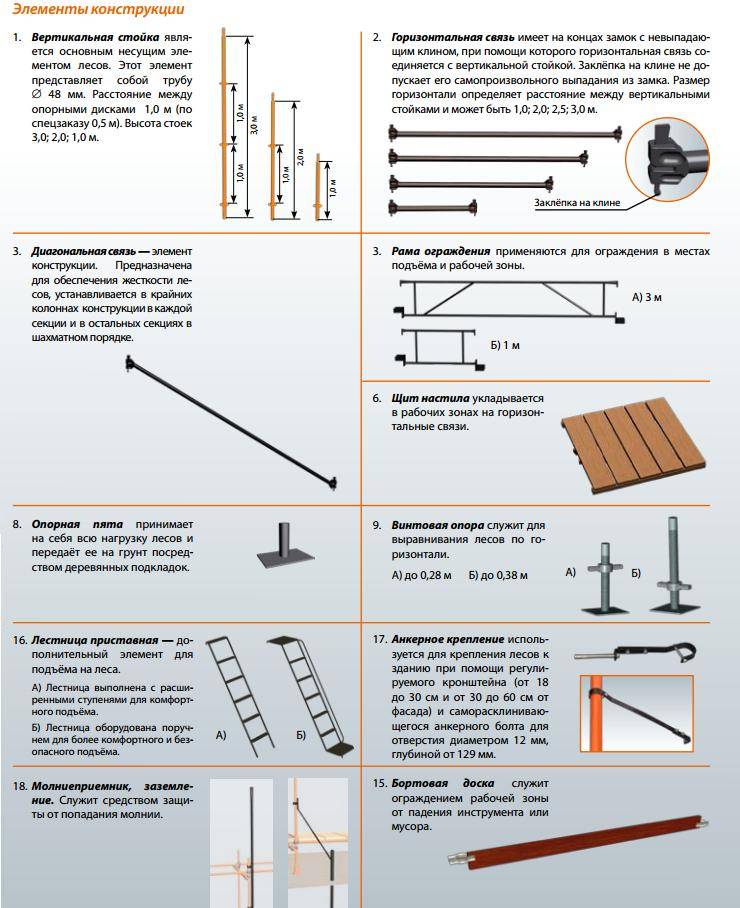

РАМА С ЛЕСТНИЦЕЙ Из 42 мм стальной трубы с флажковыми замками. Высота/ширина: 2×1 м Между собой соединяются труба в трубу. Окраска: порошковая Цвет: серый Цена: от 815 руб.
