Отливы – украшение и защита для цоколя фундамента

Разновидности: какие бывают отливы

Отливы на цоколь деревянного дома, а также строения из иных материалов, могут быть изготовлены из металла и пластика. Однако, как показывает практика, наиболее долговечными являются металлические. Какой бы ни был вид пластика, он имеет одну особенность: становится хрупким на морозе. И это представляет опасность, ведь может произойти растрескивание.

Из металла изготавливаются следующие варианты отливов:

  • из нержавеющей стали. Сверху такие изделия покрываются полимерным покрытием. Оно может иметь разные оттенки. Защищает материала от коррозии;
  • медные планки в качестве отлива. Однако они не пользуются широкой популярностью. Поскольку требовательны к уходу;
  • из алюминия. Прекрасно поддается изгибаниям. Данное свойство материала позволяет создавать отливы различной конфигурации.

Помимо металлических и пластмассовых, могут встречаться в продаже изделия из клинкера. Они имеют привлекательный внешний вид и разный цвет. Однако сложны в установке. А также стоимость их не слишком низкая.

Конструкция отливов

Благодаря продуманной форме, данные изделия позволяют получить надежную защиту от погодных условий. А для безопасности эксплуатации нижняя часть отлива должна быть обязательно загнута внутрь. Это предотвращает вероятность травм и порезов об острый край.

Внешне отливы напоминают полку с загибом. Такая конструкция позволяет с максимальным удобством и надежностью крепить изделие к стене строения.

Обязательным моментом является накладывание планок одна на другую. Такая укладка внахлест позволяет не допустить протекания и попадания влаги под декоративное покрытие. Зная, как стыковать отливы на цоколе, можно избежать ошибок при его монтаже. А значит, позволит создать надежную конструкцию. И предупредит вероятность протечек.

Благодаря простой конструкции, монтаж угла отлива и самого отлива на цоколь дома может производиться своими руками. Рассмотрим, какова последовательность действий в этой работе.

Монтаж отливов своими руками

В зависимости от материала, из которого изготовлен доборный элемент, крепление производится метизами либо отлив приклеивается, устанавливается на поверхность цоколя на растворе. Индивидуальные застройщики обычно производят монтаж отливов из листовых материалов, поэтому будет рассмотрена именно эта технология. В первую очередь нужно учесть:

  • размеры планки ограничены длиной гибочного станка, на всю стену доборного элемента не хватит;
  • в первую очередь оформляются углы, выступающие наружу фасадные элементы (пилястры, фигурная кладка);
  • затем внахлест укладываются планки на прямых участках цоколя.

Важно! Фундамент дома чаще всего имеет плоскую поверхность в верхней части, отлив должен располагаться под углом. Опорную плоскость для средней полки доборного элемента создают своими руками раствором или заполняют пустоты монтажной пеной в момент установки

Схема установки

Верхняя узкая полка отливов создана специально для фиксации к несущим конструкциям. Монтаж осуществляется после отделки цоколя перед установкой облицовки вентилируемого фасада. Доборный элемент крепится саморезами к стойкам каркаса. Если стена здания облицована кирпичом, спрятать верхнюю полку не получится, она крепится вплотную к кладке.

Установка отливов под вентфасад.

Чтобы правильно сделать водоотвод от фундамента дома, необходимо герметизировать все получившиеся стыки. В местах продольного нахлеста планок можно использовать морозо-, атмосферостойкий герметик. При самостоятельном изготовлении углов применяется пайка стыков либо фальцевые соединения.

Совет! Для максимальной эстетики восприятия экстерьеров фасадов лучше заказать готовые углы у производителя отливов.

Как сделать наружный угол

Чтобы сделать монтаж отливов правильно, необходимо начать работу с оформления углов. Для декорирования наружных сопряжений стен существует несколько способов:

На клепках:

  • берется два отлива для соседних стен;
  • край первого отрезается под углом 45 градусов;
  • у второго необходимо оставить 1 – 2 см припуск на всех полках, край так же срезать под 45 градусов;
  • после чего, планки устанавливаются на место, припуск остается внутри;
  • стык соединяется заклепками.

Из одного отлива:

  • в средней части планки размечается прямой угол;
  • один рез делается по разметке (только верхняя, средняя полка, нижняя не режется);
  • со второй стороны остается 1 – 2 см припуск;
  • концы планки сводятся, на стык наносится герметик, устанавливаются заклепки.

Как установить цокольный отлив поэтапно

Что бы правильно закрепить отлив на цоколе, надо знать несколько важных моментов.

Первый: Отлив крепится на уже готовый цоколь (то есть отделка цоколя полностью завершена, он ровный и дополнительного выравнивания раствором не требует).

Второй. Отливы крепятся на цоколь, до отделки фасада здания.

Третий: Отлив должен быть шире цоколя сантиметров на пять, не меньше, чуть больше можно.

4) Углы отливов вырезаются из этого же материала (обратите внимание на то что есть готовые углы для отливов,

это если нет желания с ними возиться).

5) Нахлёст одного листа отлива на другой, должен быть три. три с половиной сантиметров.

Из инструмента нам понадобится.

Силиконовый герметик и «пистолет» к нему.

Ножницы по металлу ( я пишу об оцинкованном отливе, если отлив пластиковый, то ножницы по-металлу не пригодятся).

Перфоратор (если придётся сверлить бетонные стены, или кирпич, если дом из бруса, то можно просто безударную дрель.

Естественно стены к которой будем крепить отлив, очищается от пыли и грязи

Крепить отливы начинают с углов цоколя, ждя начала промерьте цоколь по длине одной стены (кстати обрезки могут пригодиться на следующей стене, если произвести правильные замеры, то можно отлив резать с учётом использования обрезков).

В некоторых покупных (не самодельных) отливах есть уже готовые отверстия под дюбеля с шурупом ( если нет, то размечаем и сверлим).

Остаётся только разметить и просверлить, затем вставляем дюбель с стену и снимаем отлив, перед окончательным монтажом, наносим водостойкий герметик на отлив и на стену, затем закручиваем шуруп и убираем лишний герметик.

Если цоколь широкий, соответственно и отлив к нему то же широкий, у таких отливов есть специальные кронштейны, которые так же крепятся на дюбеля ( сверлим снизу отлива, размечаем по кронштейнам). Кронштейны удерживают на месте отлив, в ветряную погоду он никуда не денется.

В конце скажу, что я описал крепление отливов к стене, если на фасаде здания есть обрешётка под отделку, то отливы крепим непосредственно к ней, герметизация силиконом проводится во время монтажа отделочного материала на фасад здания.

модератор выбрал этот ответ лучшим

Я так понимаю, что строительство дома уже подходит к концу, главное что фундамент и стена уже возведены и поставить цоколь под стену не получится. Тогда необходимо сделать следующее:

Подбираем отлив на цоколь по ширине, для этого рулеткой измеряем расстояние от места предполагаемого крепления отлива к стене и до края фундамента. Прибавляем к этому расстоянию 2-3 сантиметра и ищем отлив не менее заданного размера.

На рисунке он не показан, но я советую сделать сначала бетонный отлив, т.е. залить раствором под углом место, которое может быть пустым после установки отлива, это угол между цоколем и стеной. Для того, чтобы если со временем вода сможет попадать под отлив, то она всё-равно стекала от стены вниз.

Установить отлив на стенку используя дюбель-гвозди, если стена кирпичная или из блоков, или шурупы, если стена деревянная, но не прикручивать их намернтво, а только наживить.

Промазать стык отлива и стены герметиком или силиконом и закрутить щурупы до упора, прижав отлив к стене, лишний герметик сразу убрать.

Собственно установка отлива на цоколь не такая уж и проблема, но тут есть один немаловажный момент. И многие любители непрофессионалы его часто допускают, этот момент заключается в следующем: установка и крепление отлива стык между отливом и стеной обязательно должен быть закреплен с помощью герметика а затем взят дюбелями или на саморезы. Многие так не делают и при косых дождях ( а такое случается часто ) вода может попадать за цоколь и тогда возникнут проблемы.

Отлив по технологии должен быть шире цоколя на 2,5 сантиметров. Подготовить прежде всего место крепления отлива тщательно обмести или можно сжатым воздухом освободить от пыли и более крупных фрагментов, затем наносим герметик густо на отлив и строительным пистолетом прибиваем его дюбелями расстояние 50 — 60 см. И так если Вы решили установить на дом панели сайдинг или металопрофиль вначале установите отливы это выйдет дешевле.

Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

  1. защита окладного венца от сырости;
  2. предохранение цоколя от намокания.

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе. Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе. Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

  • выравнивание по уровню верха цоколя цементным раствором;
  • укладку рубероида в два слоя;
  • устройство по всему периметру верха фундамента подкладки;
  • крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные. Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой. Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

  1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
  2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
  3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
  4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
  5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
  6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
  7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
  8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

Установка отливов на цоколь деревянного дома своими руками

Установка отливов на цоколь деревянного дома своими руками предполагает ряд нехитрых операций. Подробно расскажем как сделать угол и как его крепить.

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Монтаж бетонного или плиточного отлива

Монтировать отливы этих типов правильнее одновременно с облицовкой дома, поскольку установка затрудняется подгонкой по размерам. Для крепежа необходима специальная клеевая смесь для наружных работ на основе цемента. Допускается сделать такую смесь самостоятельно из песка и цемента. Цементный раствор должен иметь густую консистенцию.

Монтаж начинают с угла. Нужно нанести клеевой раствор на отлив и плотно прикрепить к разметке. После высыхания раствора необходимо пройти стыки и швы герметизирующим составом. После полного высыхания раствора можно начать облицовывать стены дома.

Для чего необходимы отливы

Если заранее не предусмотреть защитные элементы для дома, очень скоро атмосферные осадки внесут свои коррективы в его внешний вид. Влага проникает в мельчайшие щели конструкции, нарушает их целостность и прочность, а при замерзании может привести к образованию трещин. Особенно при этом страдают выступающие части строения: оконные проемы, цоколи, каменные заборы.

В зависимости от вида цоколя ширина отлива может варьироваться от 50 до 400 мм.

Лучшей защитой от негативных погодных факторов являются тщательная гидроизоляция и обязательное использование отливов.

Как правило, толщина цоколя выше толщины стен, это обусловлено повышенной нагрузкой на него.

Изготавливаются отливы из различных материалов. Бывают керамические, бетонные, пластиковые, металлические. Стоимость их монтирования небольшая, однако установить их можно и самостоятельно, поскольку данная процедура является довольно простой и не требует каких-то специальных знаний и умений.

Для монтажа необходимо приготовить следующие материалы и инструменты:

Виды цоколей: выступающий, в одной плоскости и западающий.

  • отливы;
  • трассировочный мел;
  • монтажную пену;
  • шпатлевку или герметик;
  • ножовку или ножницы по металлу;
  • молоток;
  • пассатижи;
  • резиновую или деревянную киянку;
  • водяной уровень;
  • дрель или перфоратор (для кирпичных стен);
  • отбивочный шнур;
  • дюбели;
  • кронштейны.

Современный строительный рынок предлагает отливы различных расцветок. Правильный выбор цвета может улучшить внешний вид фасада дома. Наиболее доступны изделия из меди или оцинкованной стали, пластиковый вариант стоит немного дороже.

При покупке отливов особое внимание необходимо уделить их размерам, особенно если фасад дома выполнен из плитки или натурального камня, поскольку из-за постоянного воздействия влаги данные материалы могут прийти в непригодность и отвалиться

Схема отлива цоколя на винтовых сваях.

Отливы имеют крепежный отгиб, который предназначен для крепления к стене, полку, которую для лучшего стока воды устанавливают под углом, а также фронтальный отгиб, направляющий вниз стекающую воду. Размеры полки бывают разными: от 50 до 400 мм.

Отливы можно не покупать, а сделать их своими руками, потому что в этом нет ничего трудного. Листы, из которых изготовляют отливы, режут на полосы необходимой длины. После этого отрезанную полосу кладут на уголок и с помощью постукивания по ней молотком загибают в нужную сторону. Материал загибается с 2-х сторон: с той стороны, которая будет прилегать к стене, загиб должен быть направлен вверх и быть небольшим, а с противоположной – загнут вниз.

Материал для отливов

Материал отлива должен соответствовать материалам фасада задния

Металлические цокольные отливы делают из нержавеющей стали, оцинковки. Используются варианты, которые при изготовлении получают защитный слой порошковой или полимерной окраски. Такие изделия обладают необходимыми качествами и стоят недорого, поэтому рядовые застройщики применяют их чаще других видов.

ПВХ материал является долговечным, бесшумным. В цветной пластик красящие компоненты вводятся в процессе производства, поэтому он не выгорает на солнце.

Алюминий стойко сопротивляется морозу, длительно эксплуатируется в регионах с повышенной влажностью. Материал относится к чистым видам и при нагревании солнцем не выделяет в воздух вредных компонентов.

Медные сливы идеально работают в качестве защиты, но владельцев отпугивает их высокая стоимость.

Бетонная защита основания является дешевой и надежной, но требуется соблюдение технологии с промежуточными пропитками, чтобы материал марки М450 прочно сцеплялся с поверхностью.

Деревянные отливы для фундамента ставят на основания каркасных сооружений, домов из бруса, их обрабатывают водоотталкивающими средствами.

Ставится натуральный камень или плитка с имитацией фактуры природного аналога. Применяется гранит, травертин, мрамор, сиенит. Отлив из такого материала стоит дорого, используется при дорогой отделке фасада. Материал стойко переносит воздействие влаги, перепады высокой и низкой температуры, не разрушается от ударов. Натуральный камень имеет большую массу, что стоит учитывать при выборе вида слива.

Что нужно учитывать при проектировании

Декоративную ценность цокольные отливы приобретают, когда их соотносят с другими декоративными элементами. Защитная поверхность должна гармонировать с текстурой домовых стен, металлическими элементами постройки (наличниками и водосточными трубами) или составлять единое стилевое целое с облицовкой фасада или фундамента.

Декоративная составляющая не должна быть в ущерб эксплуатационному ресурсу, и выбирать следует прочный материал, который способен достаточно долго прослужить.

Чтобы не мучится с монтажом, можно заказать отделку у производителя Красоты можно добиться, используя подобранные по стилю полимерные материалы и остатки плитки или камня от облицовки стен. Если постройка взводится своими руками, то, обдумывая, как сделать отливы на фундамент, нужно позаботиться не только о наличии строительного материала, но и о надежных элементах крепления.

Иногда главным критерием становятся навыки, приобретенные при работе с определенными формами защитных полок или элементами профиля.

Особое значение имеет, насколько прочно и функционально из выбранного сырья можно смонтировать внешние и внутренние углы. Это одно из самых уязвимых мест из-за наличия сложных стыков.

Как отделать цоколь дома

Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

  1. Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
  2. Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
  3. Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
  4. При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

  • слесарные ножницы с отогнутыми губками или
  • болгарку с отрезным диском по металлу, а также
  • шуруповерт;
  • уровень.
  1. Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
  2. Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
  3. Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
  4. В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.
  5. Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
  6. Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Таким образом мы подробно рассказали о том, как правильно сделать отлив от фундамента дома, изготовленного из различных материалов, раскрыли особенности монтажа и раскроя деталей. Выполнив защиту фундамента дома своими руками, вы сможете сэкономить на привлечении сторонней рабочей силы и сделать работу качественно.

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.

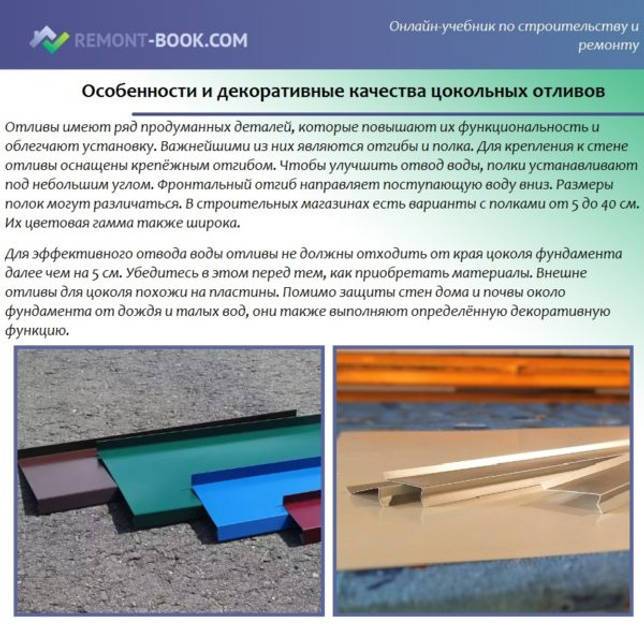

Особенности и декоративные качества цокольных отливов

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

  • Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
  • Нарезают листы на полосы полученной ширины.
  • На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
  • Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Видео — Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

  • ножницы по металлу;
  • строительный угольник;
  • уровень;
  • зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
  • шуруповерт;
  • саморезы;
  • карандаш.

Цены на популярные модели шуруповертов

Шуруповерты

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Шаг, №№Описание

Шаг 1

На том ребре полочки, которое прилегает к дому, ставят центральную отметку. Это внутренняя вершина угла.

Шаг 2

В каждую сторону от этой отметки откладывают по отрезку, длина которого равна длине полочки отлива без 10 мм.

Шаг 3

От центральной точки к внешнему ребру полочки проводят перпендикуляр. Между получившейся точкой и двумя нижними боковыми формируется равносторонний треугольник.

Шаг 4

На крепежном отливе по боковым отметкам делают надрезы. Причем надрезают не только по прямой, но и срезают уголки, чтобы проще было проводить дальнейшие работы. По одной из равных сторон треугольника делают надрез. С другой же стороны надрез делают не по прямой, а оставляя небольшой язычок, который немного загибают при помощи зажимов во внутреннюю сторону. Это необходимо для создания уклона отлива.

Шаг 5

В области вершины треугольника внешний отгиб зажимают, но не разрезают.

Шаг 6

Складывают угол.

Начав с угла, приступают к установке отливов. Их присоединяют к предварительно подготовленной обрешетке для монтажа элементов отделки фасада. Для ее изготовления можно использовать доски, деревянный брус или металлический профиль и закрепить их строго вертикально.

Шаг, №№
Описание

Шаг 1

Прикладывают самодельный или фабричный угловой элемент к углу строения на нужной высоте, накрыв верхнюю грань цоколя

Важно не только, чтобы полочка была под уклоном, но и ребра планки прокладывались перпендикулярно к вертикальным направляющим обрешетки, что проверяется строительным угольником или же водяным уровнем. Можно поставить на обрешетке метки заранее

Шаг 2

Фиксируют уголок саморезами к обрешетке.

Шаг 3

У следующего отлива срезают небольшой уголок у наружного отгиба, чтобы завести край под предыдущий отлив примерно на 2-3 см.

Шаг 4

Ориентируясь по строительному уголку или гидроуровню, фиксируют саморезами следующий отлив.

Таким образом, накрывают цоколь по всему периметру дома. Пространство между фундаментом и полочкой гидроизоляции часто заполняют монтажной пеной. Таким несложным способом можно облагородить фундамент дома и защитить его от внешних негативных воздействий.

Установка отлива для цоколя фундамента

Если вы решили выполнить монтаж своими силами, следует заранее познакомиться с порядком выполнения работ. Следуя нашим рекомендациям, вы сможете надёжно закрепить отливы и защитить цоколь фундамента от внешнего воздействия.

Подготовительные работы

На подготовительном этапе определяются геометрические параметры изделия, а также проверяется состояние основания, к которому оно будет крепиться. Имеющиеся дефекты должны быть полностью устранены до начала монтажных работ. Деревянное основание следует обработать антисептическим средством.

Если фасад здания мокрый или без облицовки, следует устранить неровности, а затем отбить горизонталь с помощью нитей, пропитанных красящим составом. У вентилируемого фасада должны быть установлены стойки обрешетки, по которым проводится соответствующая горизонтальная линия.

Устраняются недостатки на цокольной поверхности. Трещины и стыки герметизируются при помощи строительного герметика либо мастики. Выступающей фундаментной части придается уклон в 10-15°.

Внимание следует уделить и цоколю, и стене

Для выполнения монтажных работ следует подготовить:

  • силиконовый герметик;
  • болгарку либо ножницы по металлу;
  • измерительный инструмент;
  • дрель либо перфоратор. Первый инструмент актуален для деревянных строений, второй – для кирпича и бетона;
  • крепёж, подходящий для конкретного основания.

Пошаговая инструкция по креплению отлива

В качестве опорной плоскости для отлива цоколя фундамента может выступать стена либо направляющие. Рассмотрим пошагово, как выполняется монтаж в обоих случаях.

С особенностями монтажа стоит ознакомиться заранее

К стене

Если в качестве опорной поверхности выступает стена дома, монтажные работы выполняются в следующей последовательности:

ИллюстрацияПорядок действий
Подготавливаем элементы будущего отлива для цоколя фундамента, отрезая их в размер и вырезая лишние фрагменты.
Прикладываем подготовленные элементы к месту установки, чтобы убедиться в соответствии геометрических параметров.
Обрабатываем торцы элемента и горизонталь силиконовым герметиком. Состав можно также нанести на верхнюю полку элемента.
Крепим защиту с помощью шурупов. Герметик с лицевой стороны планки следует обязательно удалить.

К направляющим

Если в качестве опорной поверхности выступают направляющие вентилируемого фасада, порядок выполнения монтажных работ несколько отличается.

При креплении к направляющим имеются свои нюансы

Предлагаем посмотреть видео, чтобы лучше разобраться в тонкостях процесса:

Watch this video on YouTube

Отливы для цоколя

К цокольным отливам относят линейные планки или блоки, образующие сплошную конструкцию в виде неширокого козырька по всему периметру здания и закрывающие выступающую часть фундамента. Если стена и цоколь выполнены из однородного материала, расположены в одной плоскости, а видимый выступ между ними отсутствует, установка отлива может и не понадобится, однако при использовании разных материалов облицовки, наличии негерметичных стыковочных швов установка отливов – необходимость. Расположенный под небольшим углом отлив одной стороной прикрепляется к стене или цоколю, а другой – наклонен к низу, чем обеспечивается беспрепятственный сток осадков и их отвод от основания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
