Как сделать своими руками?
Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.
Инструменты и материалы
Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.
Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.
- Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
- Гофрированную трубку из нержавейки длиной около 2,5 метров.
- Сантехнический тройник ½ в количестве 3 штук.
- Переходной уголок ½ в количестве 2 штук.
- 4 соединителя – бочонка.
- Фитинги для фиксации гофротруб в количестве 6 штук.
Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.
Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:
- ножницы по резке листов стали;
- ножовка;
- ключи в виде разводного и сантехнического;
- рулетка;
- электрическая дрель со сверлами;
- саморезы, у которых крупные шляпки.
Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.

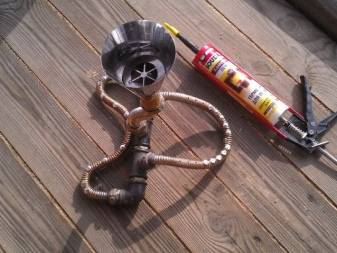

Техника изготовления
После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.
- Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
- Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
- Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
- Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
- От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
- В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
- Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.
Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.
Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.
В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.
В следующем видео вас ждет большой тест парогенераторов для бани и сауны.

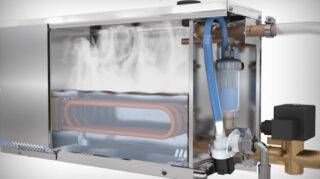

Принцип работы парогенератора и его разновидности
Парогенератор – прибор, который превращает воду в пар. Если ранее такую установку использовали исключительно в промышленных масштабах, то сегодня ее все чаще можно встретить в быту, где она является составной или главной частью бани или парилки. Парогенератор занимает не много места, стоит гораздо дешевле каменных печей, не требует дополнительного сооружения дымохода и соблюдения множества правил безопасности. Устройство выпускает влажный, а не сухой пар, выдавая температуру от 35 до 90 °С, которую можно изменять при помощи пульта управления.
Парогенератор
Современные парогенераторы разделяют на промышленные и бытовые. Они отличаются размером и мощностью. Для домашнего использования мощность паровой установки варьируется в пределах от 4 до 16 киловатт, промышленные установки намного мощнее, они рассчитаны на напряжение от 220 до 380 В. Выбрать подходящий парогенератор, опираясь на размеры помещения – не проблема. Для бани 10–13 м3 будет достаточно парогенератора мощностью 8–9 киловатт, 15 м3 – 12 киловатт, а для мини-парилки – 5 киловатт.
Парогенераторы также отличаются способом подачи воды – он может быть ручным или автоматическим (залив из водопровода). Практически все промышленные установки производят с автоматической подачей воды, датчиком контролера температуры воздуха и пара. Нагрев воды строится по-разному. Один из них – электродный. Вода проходит через специальные электроды, которые и нагревают жидкость до температуры испарения. Второй вариант – парогенератор с ТЭНом. Самый понятный и простой. Вода нагревается при помощи специального устройства, которое имеет разную мощность. И третий, индукционный нагрев построен на том же принципе, что и работа микроволной печи – путем преобразования электромагнитного СВЧ-поля в тепло.
Паровая пушка, как средство повышения качества парогенерации

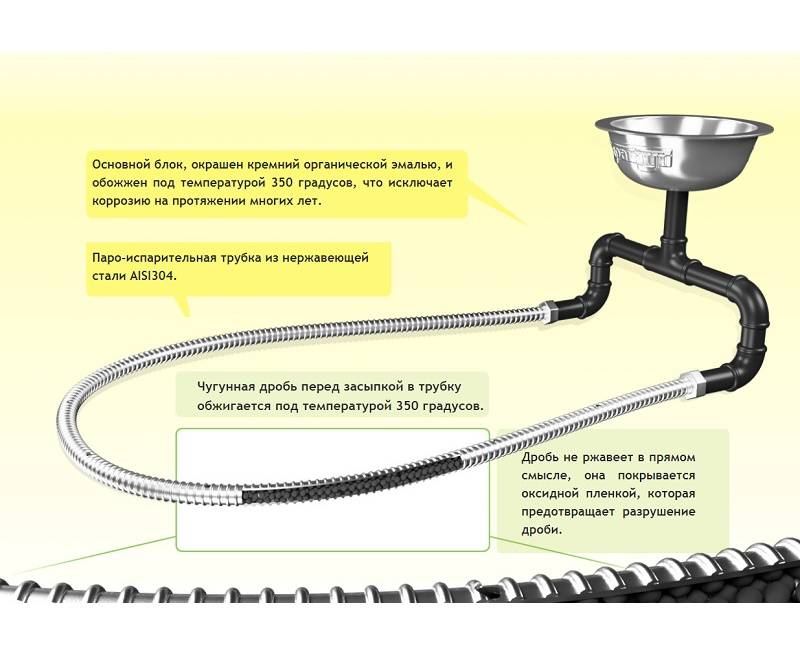

Что собой представляет конструкция, получившая в обиходе наименование паровой пушки. В принципе, она подтверждает старое правило, что все гениальное просто. Как мы уяснили из предыдущих разделов для получения хорошего пара необходимо подать определенное количество воды на камни, имеющие достаточно высокую температуру и залегающие в глубине корзины. Для этого, в практику вошла конструкция состоящая из:
- Приемной горловины в виде воронки достаточного объема, снабженной обратным клапаном. Очень часто роль клапана играет подпружиненная пластинка, которая открывается под весом жидкости и закрывается после опорожнения сосуда, препятствуя выбросу раскаленных капель в обратном направлении;
- Гибкой трубки из жаропрочной коррозионностойкой стали, которая выполняет роль проводящей магистрали для жидкости. Ее длина и диаметр напрямую зависят от характеристик каменки, ее размера, фракции камня и прочего;
- Оконечника, который помимо функции распределения воды в массиве каменки, должен быть наделен достаточной механической прочностью и жаростойкостью при постоянном контакте с раскаленным камнем.
Эта конструкция, призвана доставить и направить порцию воды к нижним, самым разогретым слоям каменной засыпки. Однако, она не решает основной вопрос остывания пара, проходящего сквозь верхние слои камня, имеющих недостаточную, с точки зрения качественного парообразования, температуру. Для преодоления этой проблемы конструкцию необходимо дополнить несколькими элементами:

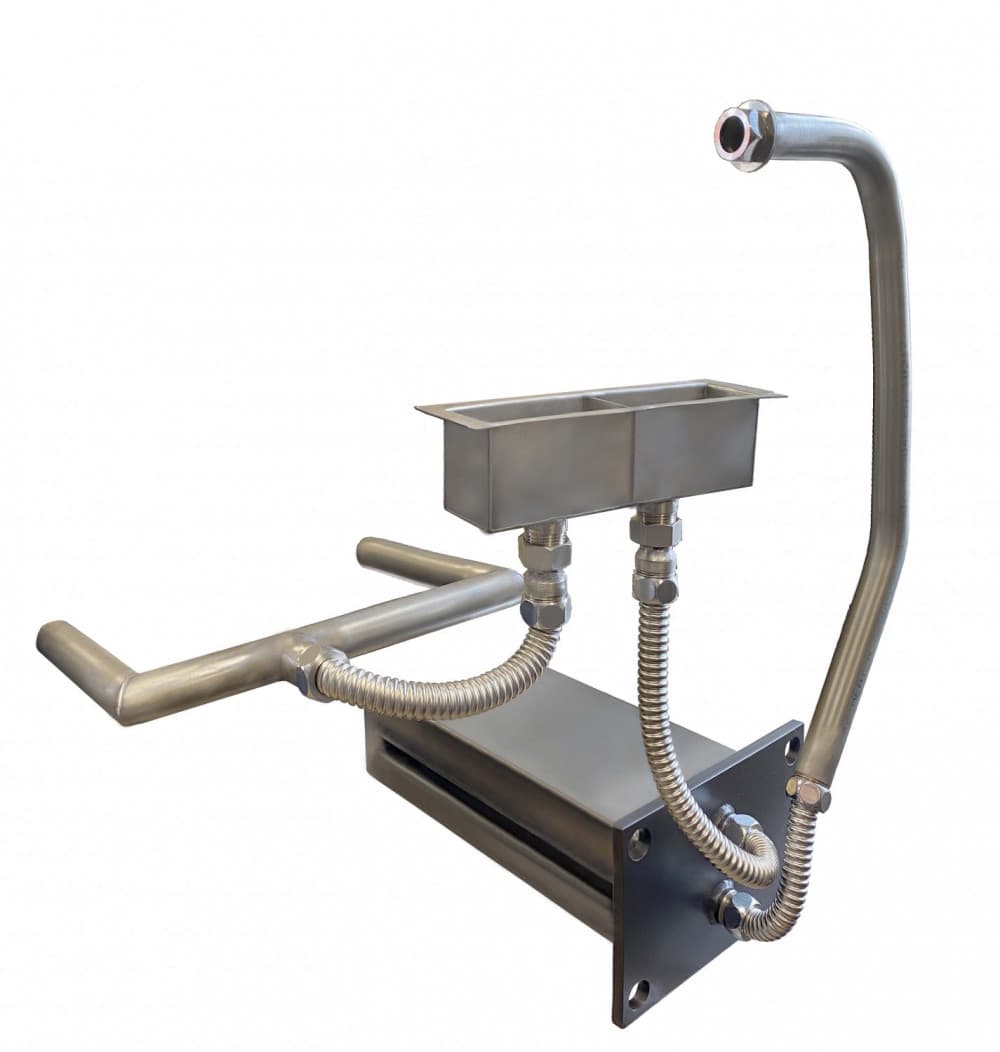

- Расширительным бачком, имеющим форму плоской коробки из нержавеющей стали, в котором, непосредственно, и будет происходить генерация пара. При расчете его объема полезно вспомнить правило, что 18 грамм воды при тепловом воздействии преобразуются в 22 литра пара. Герметичная коробка имеет два патрубка: один для подсоединения уже известного нам водовода, другой — выполняет роль исходящего паропровода;
- Ввиду того, что конструкция в таком виде является менее мобильной, а генерация пара происходит в разогретом расширительном бачке, то водовод и паропровод рациональнее изготавливать из жесткой жаропрочной трубы, а не гофрированной, как в первом варианте;
Как мы видим ключевым фактором применения паровой пушки является цикличность ее действия: подали порцию воды — получили облако пара. В то же время есть методы постоянного получения пара, по примеру того же кипящего чайника,- и их реализует парогенератор.
Как правильно сделать проект?
Перед тем как начать работы по обустройству парилки в бане своими руками, нужно разработать проект, который будет предусматривать все особенности такого специфического помещения с учетом реалий сегодняшнего времени и вековых традиций.
Для семьи, которая насчитывает три человека, достаточна площадь приблизительно 200х200 см с высотой помещения 2200 см. Есть неверное мнение, что положительным моментом в данном случае будет являться определенный запас пространства. Это совершенно не так, поскольку с увеличением площади парилки для достижения требуемой температуры потребуются большие затраты времени и энергии.
Чаще всего во время строительства парилки окна в ней не предусматриваются. В случае появления в этом необходимости, окно обязано быть по возможности очень маленького размера (не больше 50х50 см). Для создания необходимой теплоизоляции лучше всего сделать окна по современным технологиям, которые дадут возможность добиться необходимого эффекта. Более того, обустройство окна требует тщательной теплоизоляции щелей во время его установки.
Парная непременно обязана быть оборудована вентиляционной системой. Система вентиляции обязана обеспечивать выход из бани излишней влаги. Данная необходимость объясняется требованием для устранения благоприятных условий для появления патогенных организмов в виде плесени и грибков.
Более того, время эксплуатации отделочных стройматериалов зависит непосредственно от уровня влажности в парилке, поскольку в своем подавляющем большинстве вся баня отделывается с помощью дерева. Влажность, которая находится в допустимой норме, положительно воздействует на здоровье человеческого организма.
Пошаговые действия при использовании газового баллона
- Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
- К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
- Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
- Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
- Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
- На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
- Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.
Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.
Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.
- Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
- Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
- С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
- В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
- Готовая паровая пушка помещается в печь и закладывается сверху камнями.
Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.
Плюсы и минусы установки таких агрегатов
Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:
- Полная автоматизация управления.
- Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
- Мощность всего 3-12 кВт.
- Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
- Компактные размеры, стильный дизайн.
- Управление парогенератором с помощью электронной системы – даже через современный телефон.
Но не радуют обывателей такие недостатки промышленных парогенераторов:
- Нередкие поломки достаточно дорого оборудования.
- Необходимость в мощном электрическом вводе.
- Зависимость от перебоев в работе электросети.
- Высокая стоимость.
Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.
Достоинства и недостатки
Как и любое другое устройство, парогенератор для сауны и бани обладает достоинствами, к которым относятся:
- полная замена традиционным банным каменкам на дровах;
- возможность эксплуатации с электрическими печами;
- разная рабочая мощность – от 2,5 до 15 кВт;
- эргономичный корпус и современный дизайн, который хорошо сочетается с любым интерьерным стилем парной;
- оснащенность системой электронного ДУ, которая позволяет управлять приборами со смартфонов и планшетов;
- полная автоматизация рабочих процессов образования пара;
- возможность регулировки основных параметров парообразования.
Впрочем, имеются у подобного агрегата существенные недостатки:
- дороговизна готовых приборов и комплектующих для ремонта;
- склонность к поломкам;
- зависимость от электричества;
- восприимчивость к скачкам напряжения в рабочей сети.
Функции парогенератора в русской бане, его преимущества и характеристики
В парной вас ждет не только приятная и расслабляющая процедура. Этот процесс еще очень полезен для здоровья:
- Пар очищает тело, избавляя его от грязи.
- Пар очищает от шлаков и токсинов.
- Под влиянием пара проходят всевозможные дерматиты и раздражения на коже.
- Пар оказывает благотворное влияние на дыхательную систему.
Русская баня известна всему миру именно паром. Он легкий, но в то же время насыщенный. Пар в русской бане сам чистит помещение. Поэтому для его уборки не требуется использовать синтетические средства. Но при этом львиная доля пара улетучивается, если используется печь. Бани с парогенератором имеют преимущество в этом аспекте. Дело в том, что парогенератор – это закрытая система с высоким давлением. Пар из него никуда не уходит.
Парогенераторы имеют и еще одно важное преимущество перед печью
Полностью автоматизированные парогенераторы сейчас уже не чудо техники, а вполне доступные всем агрегаты. Максимум пользы и никаких проблем с дровами! Бани с парогенератором еще и экономят время своих владельцев. Традиционно в русской бане использовалась печь-каменка. Чтобы получить в ней пар высшего качества, необходимо было протапливать ее несколько часов, нагревая камни до очень высокой температуры. В наше время в этом нет необходимости. Парообразование парогенератором начинается уже через 10-15 мин после начала его работы. А специальные камеры позволяют достичь температуры 650°С (наиболее подходящей для генерации пара) и поддерживать ее все время использования.
Какой парогенератор является эффективным? Как выбрать качественный? Показателем является количество пара, которое он создает в час в расчете на объем парной.
Существуют парогенераторы разных видов:
- Мощность парогенератора напрямую зависит от объема, который он обслуживает. Для частных бань выпускаются парогенераторы с мощностью 4-12 кВт. Но общественные бани нуждаются в более мощных приборах. Для маленькой парилки объемом 5-6 м³ достаточно агрегата мощностью 4-5 кВт, а вот для помещения объемом 10-12 м³ уже нужен парогенератор мощностью 8-10 кВт. Для объемных парных (примерно 18 м³) нужен агрегат с параметрами минимум 12 кВт.
- Есть парогенераторы автономные и автоматические. В автономные воду необходимо заливать самостоятельно, а в автоматические она попадает из общей системы водоснабжения. Для чего же нужно усложнять себе жизнь? Использование автоматических агрегатов связано с загрязнением воды. Оно вызывает накипь и порчу парогенератора. Поэтому нужно использовать чистую воду.
Советы по использованию
Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний
При посещении парной следует обращать внимание на самочувствие
При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения
Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.
Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.
Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.
Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата
При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку
К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).
Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.
Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:
- Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
- Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).
С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).
Итак, сегодня получить качественный пар в бане проще простого, если только пользователь располагает специальными приспособлениями — паровой пушкой или парогенератором. Следуя нашим рекомендациям, вы сможете изготовить любое из этих устройств самостоятельно, и тогда банные процедуры дадут максимальный оздоравливающий эффект.
Зачем русской бане парогенератор?
Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:
- Очищение тела от невидимой глазу грязи.
- Избавление организма от всевозможных токсинов и шлаков.
- Оздоровление и исцеление кожи и волос.
- Полезное воздействие на легкие и горло.
Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.
Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.
Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.
Разновидности бань
Самодельный парогенератор для бани
Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.
- Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
- Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
- Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.
Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.
