Как аккуратно связать электропровода с помощью копеечных пластиковых стяжек

Мебельная стяжка: виды и способы применения

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к.

она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж.

Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Стяжка для столешницы

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.

Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом.

Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки.

Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт.

Сделать это можно различными способами. Наиболее доступный вариант следующий.

Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.

Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек.

Для установки стяжки фрезеруют отверстия и паз в плите столешницы.

Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей.

Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок.

Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Рис.21.

 Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок.

Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических.

Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Требования для кабельных стяжек и их виды

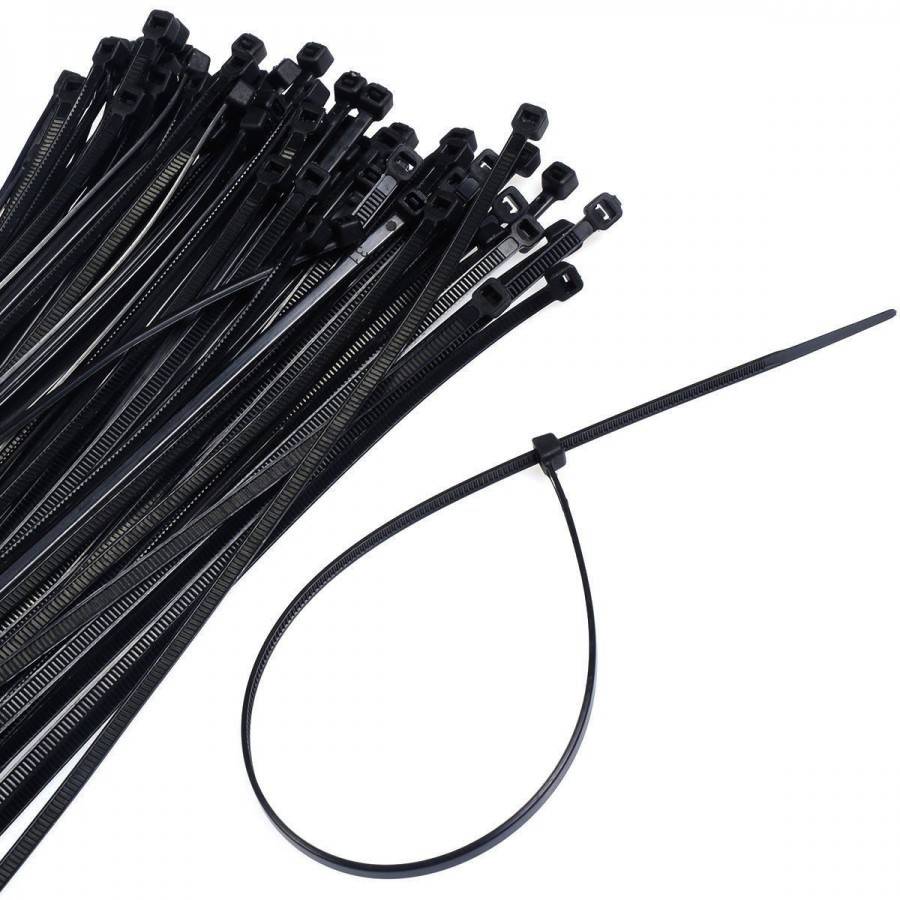

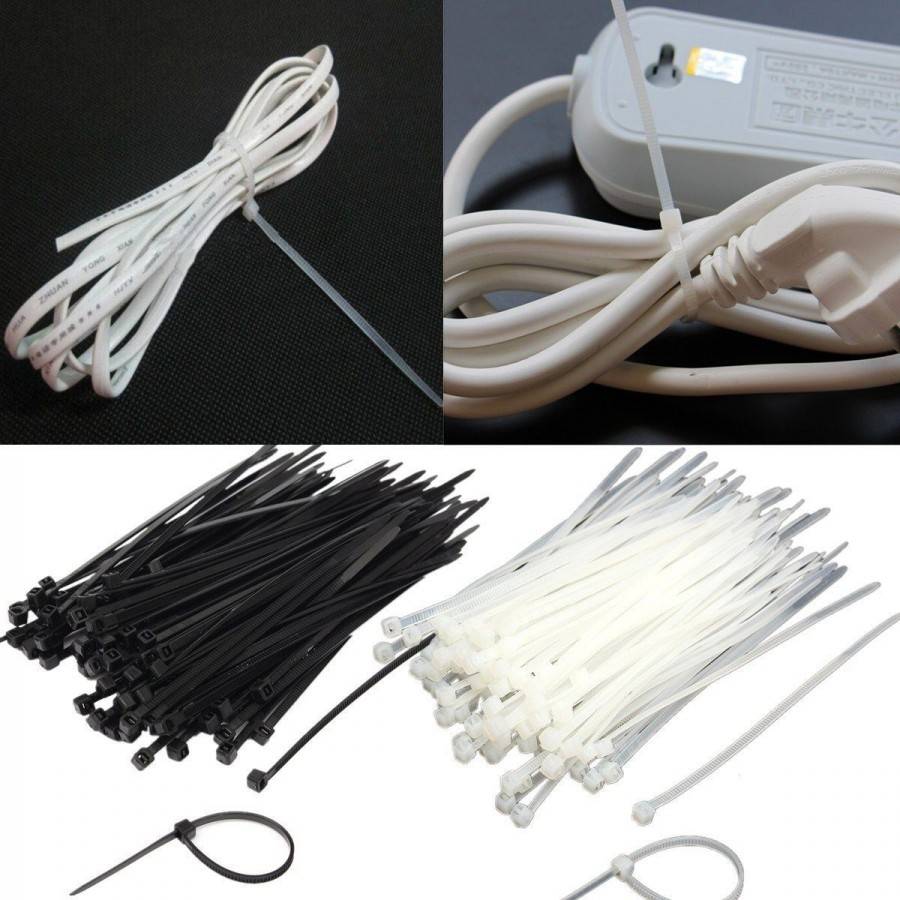

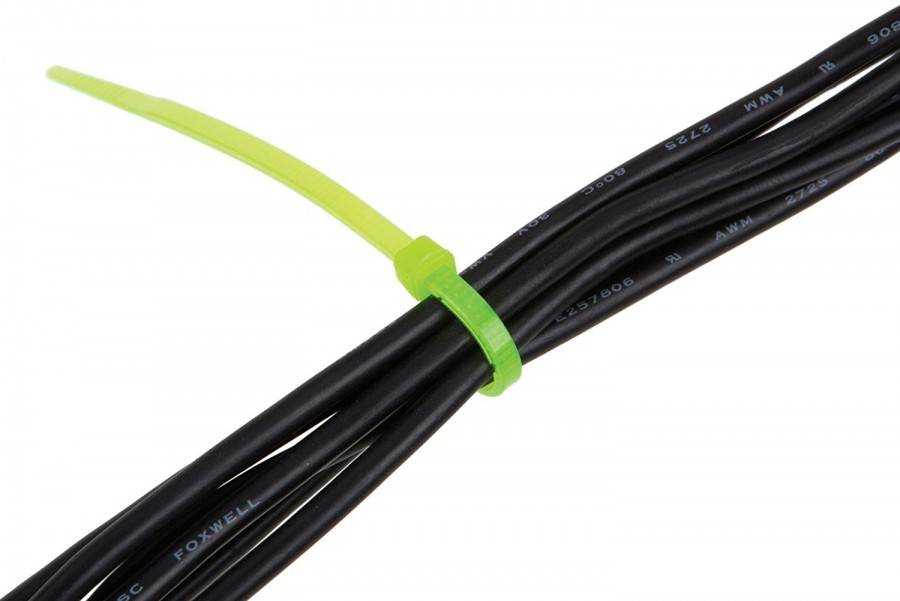

Кабельные стяжки

К кабельным бандажам предъявляется ряд требований, которые следует соблюдать для качественной и продолжительной работоспособности:

• высокая прочность хомута;
• длительный срок службы стяжки проводов;
• надежность фиксации;
• удерживание пучка кабелей в стянутом состоянии в течение продолжительного времени;
• пожароустойчивость;
• стойкость к внешним негативным факторам;
• широкий диапазон рабочих температур.

Классификация по материалу

В зависимости от материала изготовления стяжки разделяются на следующие категории:

• Пластиковые. Делаются двух видов – полиамидные и полиэтиленовые. Имеют широкий диапазон рабочих температур – от -40° до +80°. Пластмассовые хомуты-стяжки для крепления проводки стоят недорого, с ними легко работать, так как они мягкие и гибкие. К минусам можно отнести ненадежность замкового соединения и сложность монтажа из-за пластичности материала. Используются только в помещении, применять на улице запрещено.
• Металлические. Создаются из нержавеющей стали, также есть модели с дополнительным ПВХ покрытием. Это самые прочные на разрыв хомуты для электропроводки. Могут работать при температурах от -80° до +500°. Негорючие, могут использоваться на улице. Недостаток – высокая стоимость.

Классификация по возможности многоразового использования

Многоразовые кабельные стяжки

Больше всего на рынке распространены одноразовые бандажи с односторонним ходом и неразъемным замком. Но также можно приобрести универсальное многоразовое изделие. Такие хомуты для проводки имеют две проушины, благодаря которым можно соединять бандажи в цепь нужной длины. Подобные стяжки нашли свое применение не только в электромонтажных работах, но и в бытовом хозяйстве. С их помощью можно укоротить кабели, зафиксировав ненужную часть, и прикрепить их к стене. Благодаря крепежам рабочее место будет всегда аккуратным, а провода не будут мешаться под ногами.

К многоразовым изделиям относятся крепежные хомуты на липучке. Они позволяют легко и быстро зафиксировать провод и добавлять новые жгуты. Изготавливаются из нейлона или полиэтилена. Обычно такими стяжками крепятся пластиковые предметы.

Правила монтажа проводки под полом

Разводка электропроводки по полу имеет целый ряд ограничений и в большинстве случаев зависит от материала самих полов. Для деревянных полов они предъявляют одни требования, а для замоналичивания в стяжке несколько более низкие.

Мы сначала рассмотрим общие требования, а затем для каждого из этих случаев.

Монтаж проводки по несгораемым поверхностям

Итак:

• Прежде всего, следует помнить, что, согласно п.2.1.22 ПУЭ, в местах соединения проводов должен обеспечиваться запас провода, достаточный для повторного подключения. Электропроводка дома с монтажом под полом особенно требовательна к данному параметру. Ведь для ее замены потребуются более значительные ремонтные работы. Поэтому советуем оставлять очень хороший запас провода.
• Так же следует помнить, что в местах соединения и вообще по всей протяженности провода, согласно п2.1.24 ПУЭ, он не должен иметь воздействия механических усилий. То есть никаких натяжений допускать нельзя.
• Дабы исключить механическое воздействие на провод, он должен иметь защиту. Для прокладки в стяжке для этого следует применять пластиковую гофрированную трубу.

Монтаж проводки по сгораемым поверхностям

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

1. Анкерный кронштейн.
2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

5. ПРОЛОЖИТЕ КАБЕЛИ ПО ПОРЯДКУ.

Поскольку кабели на лучшем кулере процессора, ваших вентиляторах и передней панели корпуса изящнее по сравнению с вашими плетеными кабелями питания и не растягиваются особенно далеко, вам следует подключить их к материнской плате, прежде чем начинать более крупный проект. Нет ничего хуже, чем проложить все ваши кабели и обнаружить, что один из них не достанется, потому что другой мешает.

После того, как вы подключили все необходимые кабели SATA и пропустили их к задней части отсека для жесткого диска, вы можете обратить свое внимание на большую коробку внизу. Мы рекомендуем сначала использовать самые большие кабели, такие как 24-контактный разъем питания материнской платы, так как через них может быть трудно пролезть, когда другие кабели на месте. Все кабели питания следует прокладывать по контурам по бокам корпуса или, желательно, через заднюю часть с помощью вырезов. Это означает, что вы не загораживаете вентиляторы, радиаторы или кулеры, улучшая воздушный поток и даже продлевая срок службы вашего игрового ПК

Все кабели питания следует прокладывать по контурам по бокам корпуса или, желательно, через заднюю часть с помощью вырезов. Это означает, что вы не загораживаете вентиляторы, радиаторы или кулеры, улучшая воздушный поток и даже продлевая срок службы вашего игрового ПК.

ИСПОЛЬЗУЙТЕ ОСОБЕННОСТИ КОРПУСА, ТАКИЕ КАК КАБЕЛЬНЫЕ ШИНЫ

После того, как все кабели будут подключены, сделайте последнюю проверку, чтобы убедиться, что все в порядке, чтобы избежать паники при нажатии этой кнопки без ответа. Убедитесь, что вы точно включили блок питания сзади. Вы не должны видеть слишком много кабелей спереди, а необходимые исчезают за ближайшим вырезом. Сзади материнская плата должна быть такой же аккуратной, если вы использовали большую часть длины каждого кабеля.

Как только ваш компьютер успешно загрузится и все заработает, и вы не чувствуете, что какой-то конкретный кабель лучше пропускать через другой слот, вы можете связать кабели, снова надеть боковые панели и восхищаться всей своей тяжелой работой.

Классификация кабельных стяжек

Бандажи различаются по ширине, длине, материалу изготовления, типу замковых систем.

Чем шире хомут, тем он надёжнее, но и дороже. Чем длиннее изделие, тем большей толщины можно собрать жгут проводов.

Типы стяжек по материалу изготовления

В зависимости от материала, различают следующие виды изделий: пластиковые и металлические.

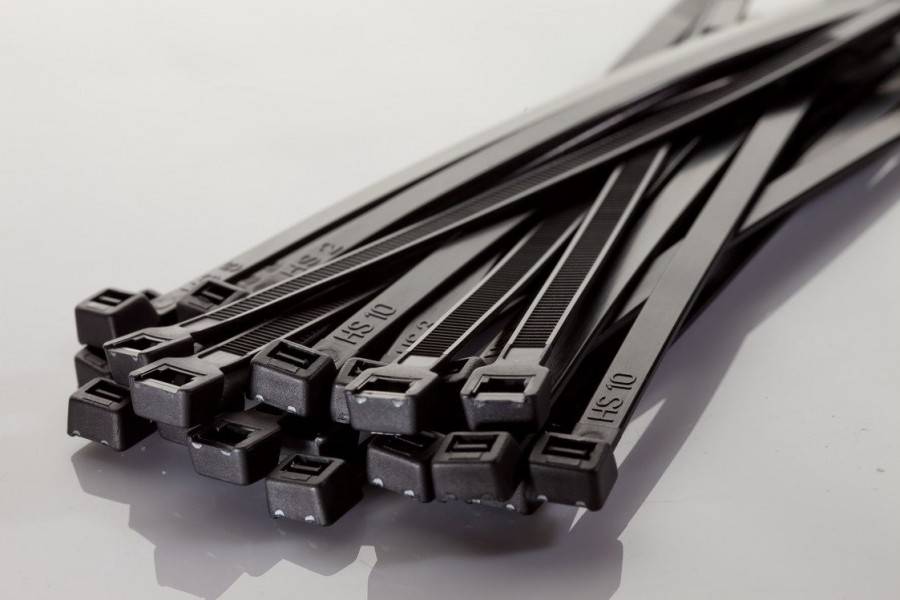

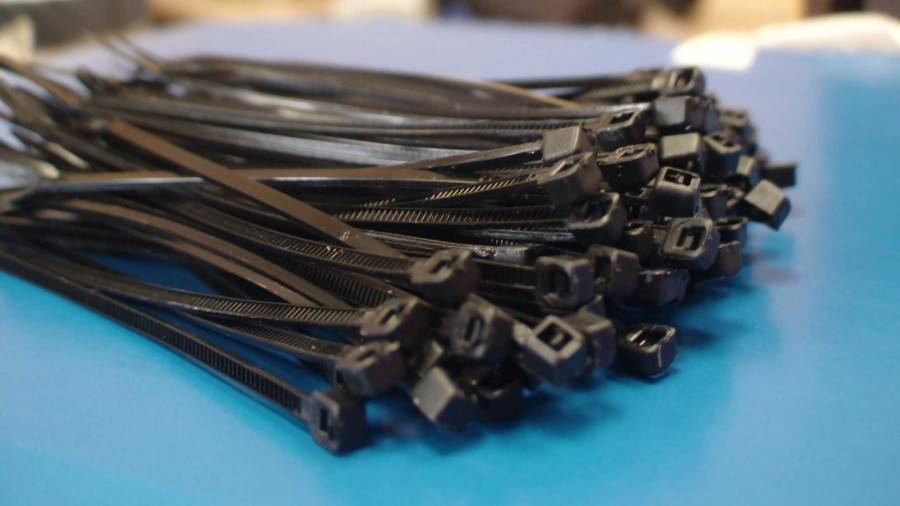

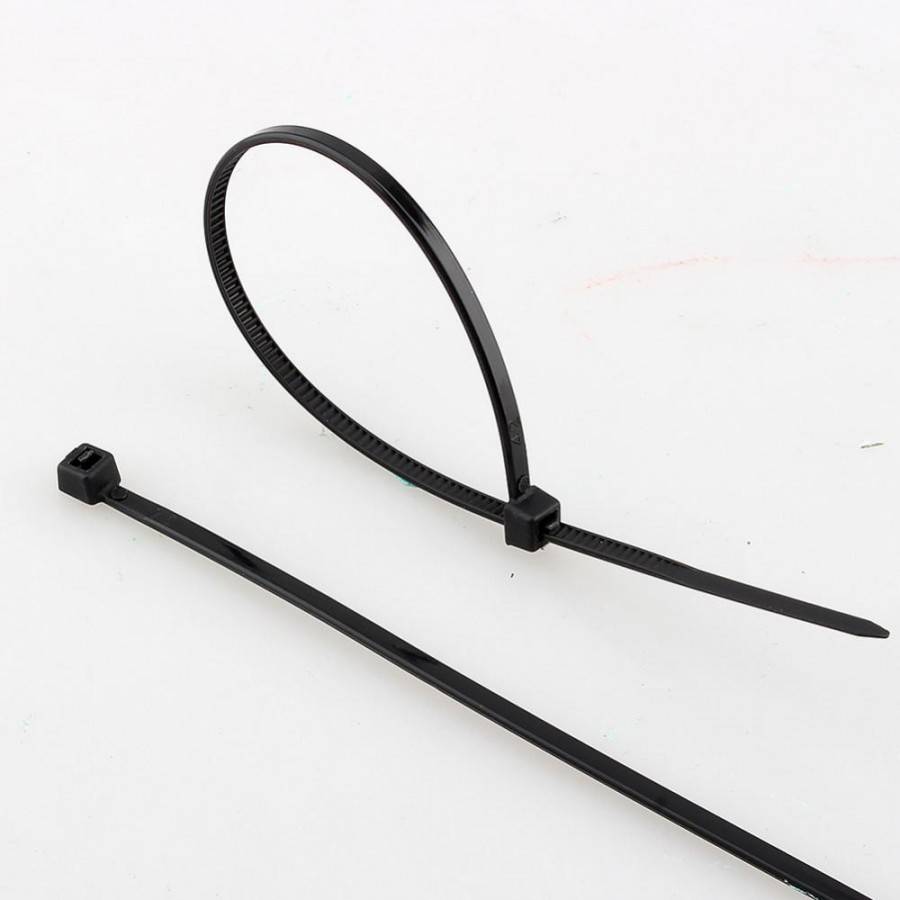

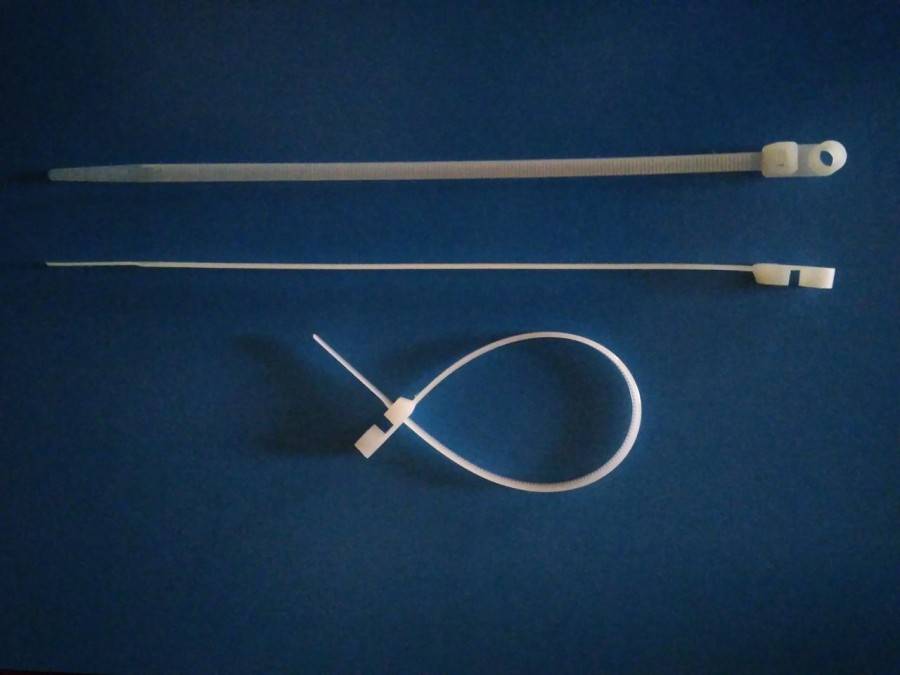

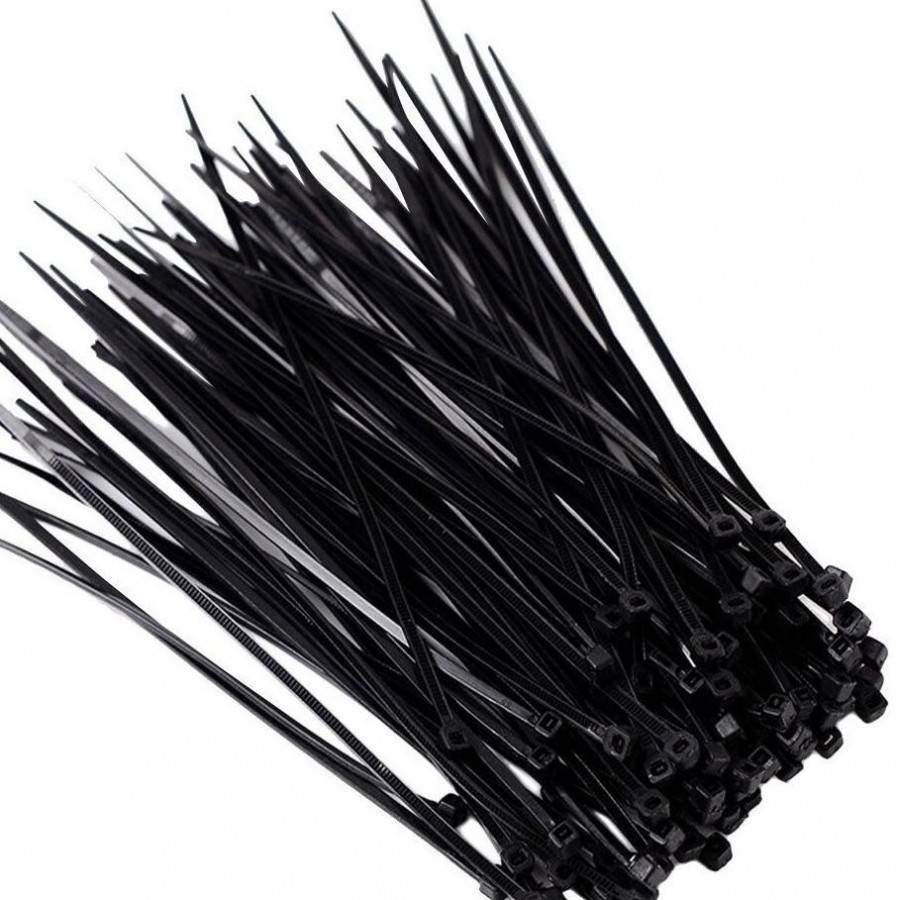

Пластиковые бандажи

Выпускаются двух видов: полиамидные, или нейлоновые, и полиэтиленовые.

Достоинства полиэтиленовых хомутов:

• диапазон рабочих температур – от -40 до 80°С;
• более дешёвые, чем нейлоновые аналоги;
• более гибкие, поэтому с ними удобнее работать.

Недостатки полиэтиленовых хомутов:

• их замковые соединения менее надёжны, чем у нейлоновых;
• пластичность материала является не только достоинством, но и недостатком изделия, потому что это свойство в некоторых случаях может затруднить монтаж (хвостик крепежа труднее просовывается в замок).

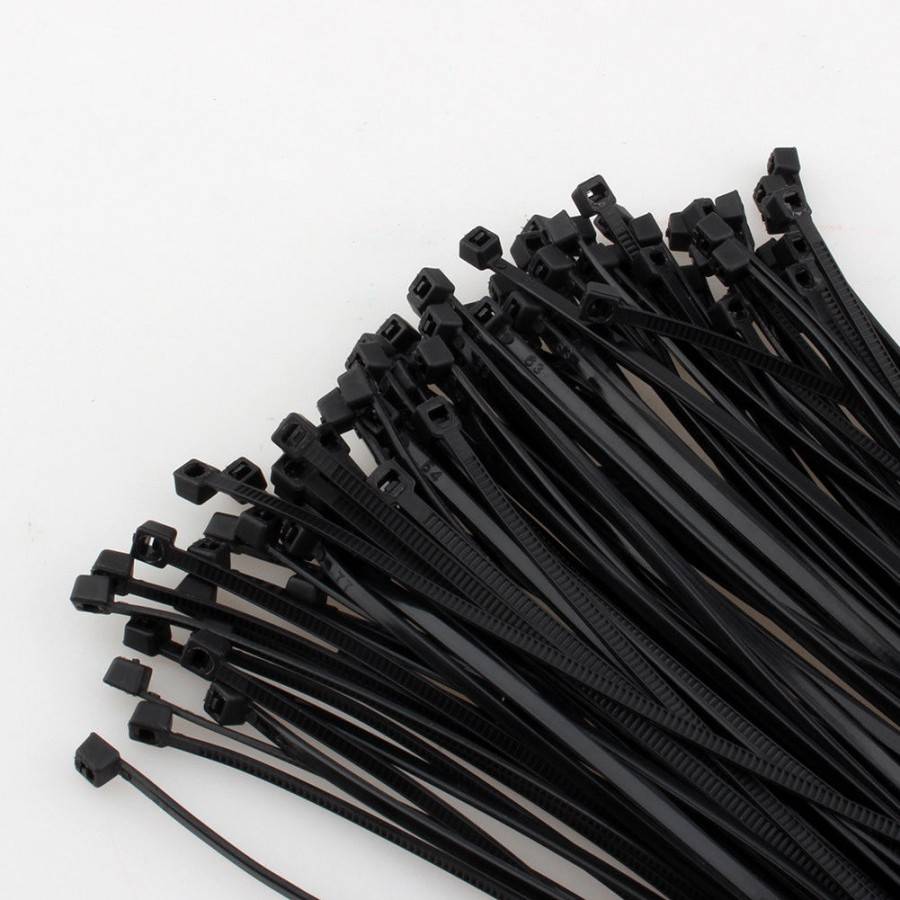

Внимание! Обычный пластиковый хомут может использоваться только внутри помещения, так как воздействие ультрафиолета быстро разрушает материал. Для проводов, находящихся вне помещения, используется специальный тип с добавлением угольного порошка. Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения

Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения

Для проводов, находящихся вне помещения, используется специальный тип с добавлением угольного порошка. Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения.

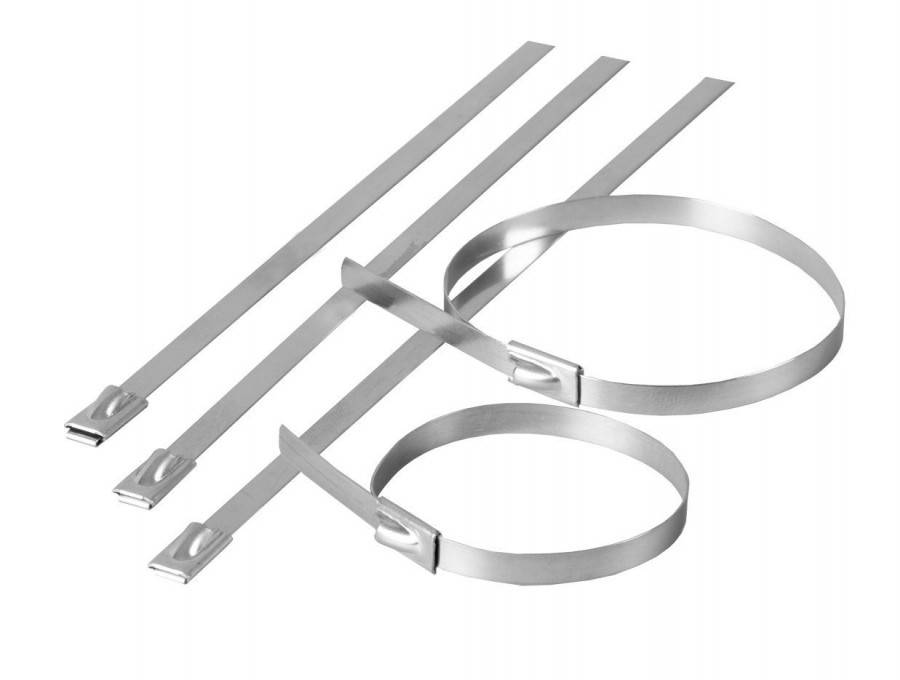

Металлические стяжки

Изготавливаются из нержавеющей стальной пластины. Некоторые типы выпускаются с дополнительным ПВХ-покрытием для сопутствующей защиты пластины от агрессивного воздействия внешней среды.

Преимущества металлического типа:

• самые прочные на разрыв;
• диапазон рабочей температуры – от -80 до +500°С;
• не поддерживают горение;
• могут применяться как в помещениях, так и на улице;
• стойкость к воздействию влаги, химических веществ, ультрафиолета, вибраций, радиации и т.д.

Типы бандажей по возможности их многоразового использования

Хомут представляет собой одноразовый бандаж с односторонним ходом, укомплектованный неразъёмными замками. Однако на рынке имеются и универсальные варианты с многоразовой застёжкой.

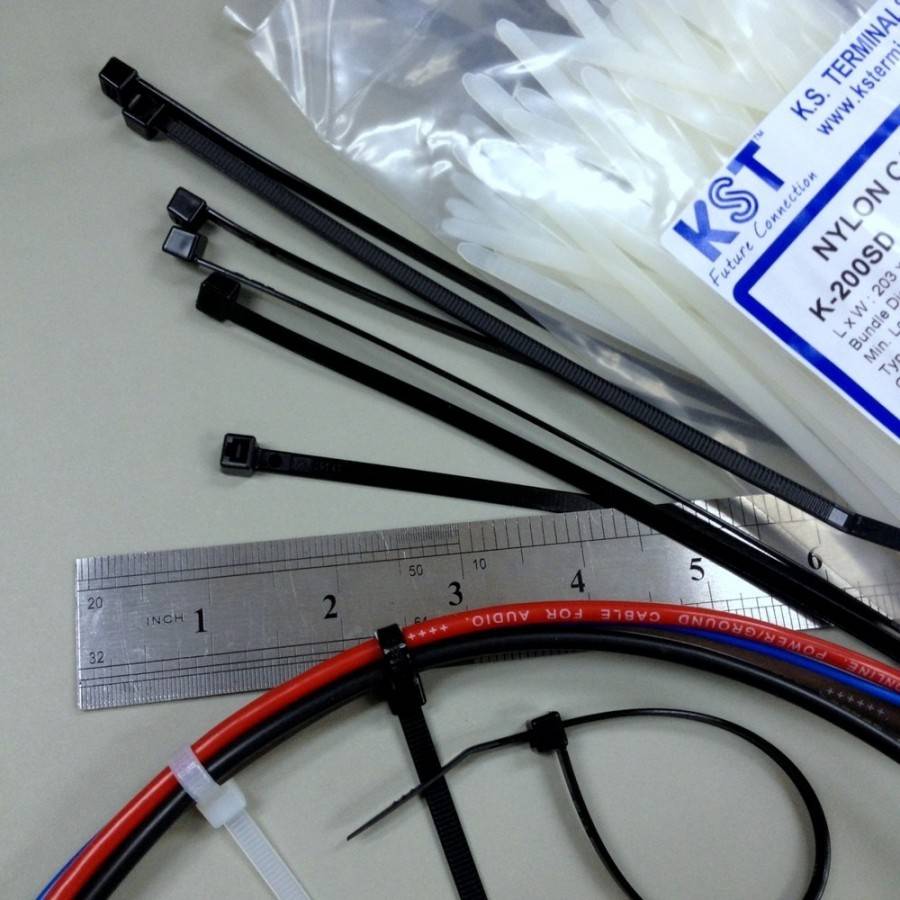

Пластиковые одноразовые кабельные стяжки

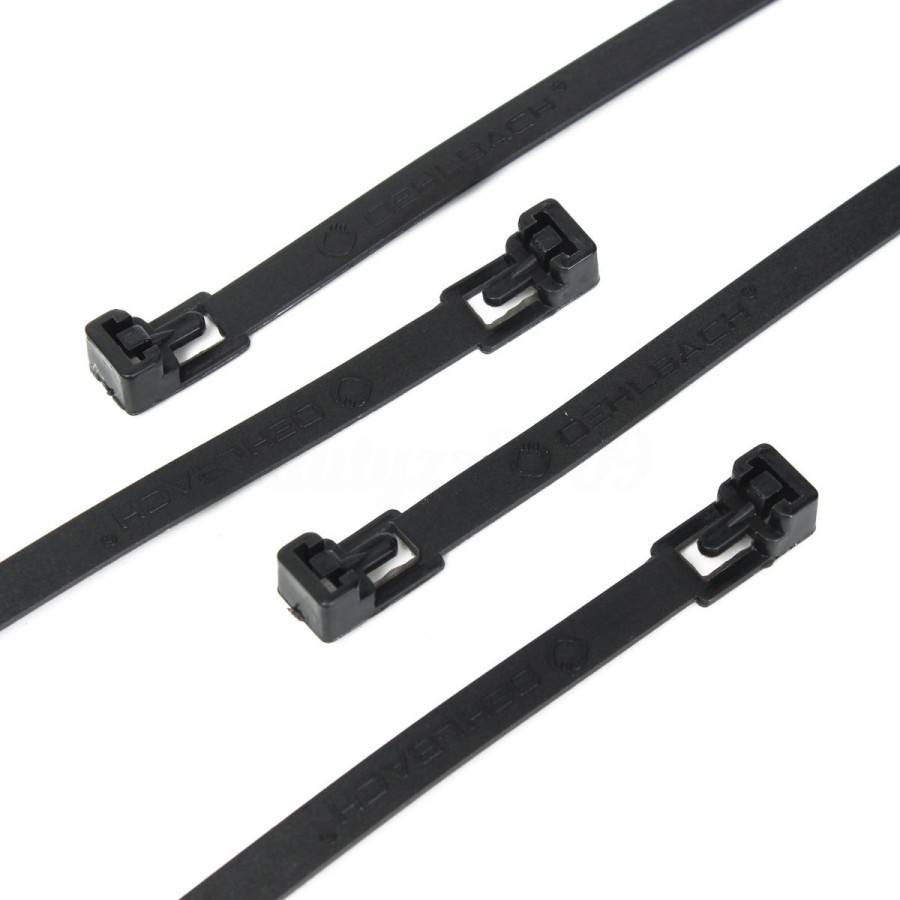

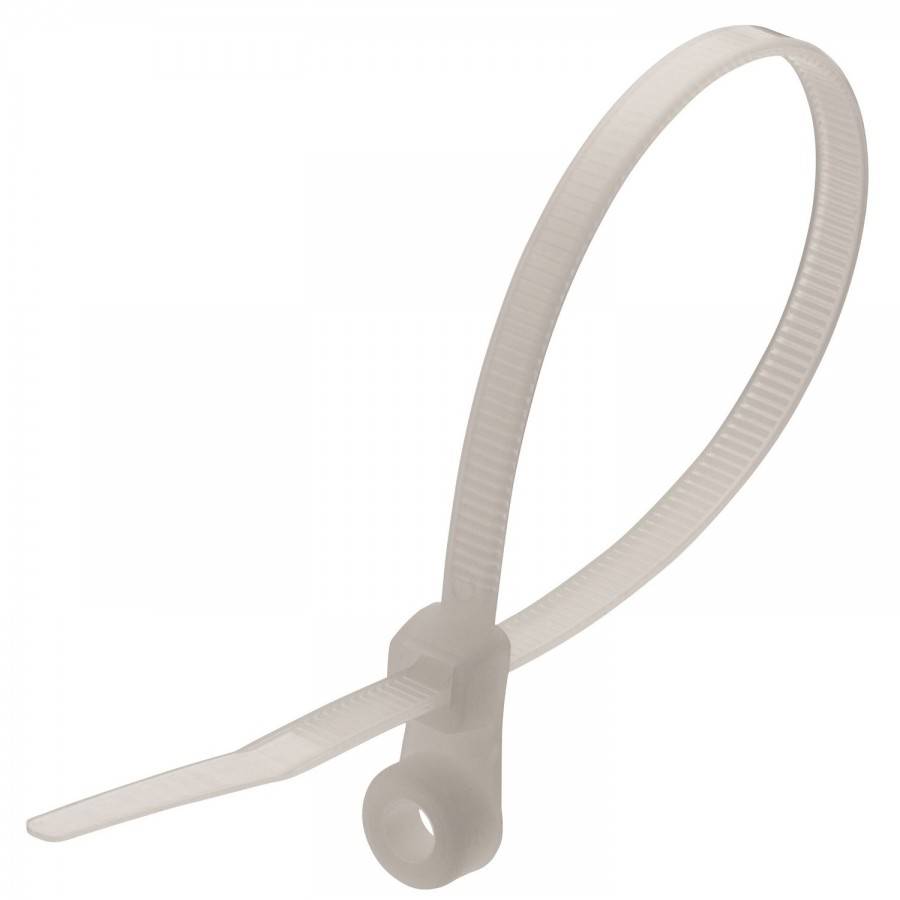

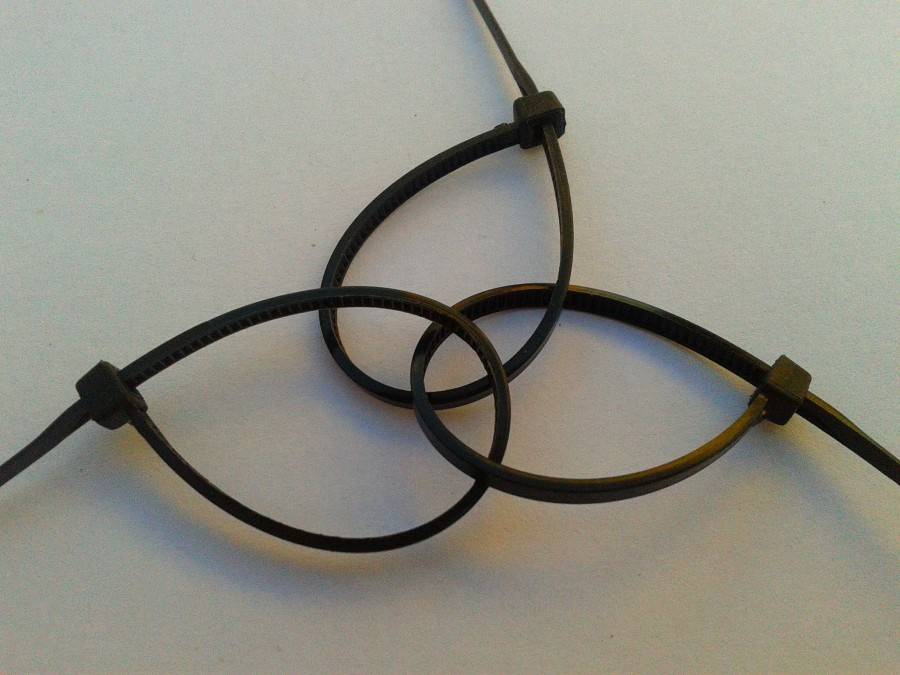

В отличие от одноразового крепежа, они имеют две проушины, что позволяет связывать их в виде цепочки для создания хомута нужной длины. Кроме этого, такую цепочку при необходимости можно быстро разобрать. Эти стяжки используются не только для электромонтажных работ, но и в быту для связывания объёмных предметов. С их помощью удобно укорачивать провода, сматывая лишнюю часть, зафиксировав при этом с помощью универсального фиксатора. Благодаря этому, рабочее место специалиста будет аккуратным, а лишний кусок кабеля не будет путаться под ногами.

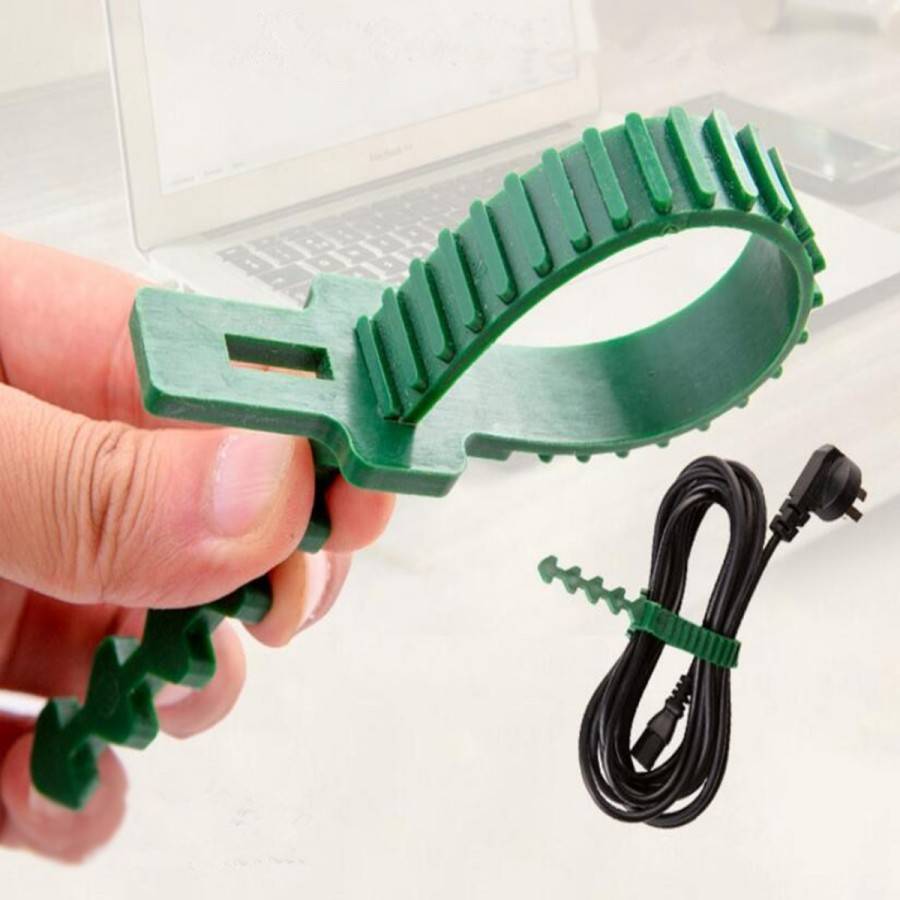

Использование универсального хомута для укорачивания провода

К категории многоразовых вариантов относится и хомут с замком-липучкой. Изделия этого типа удобны в работе, надёжно скрепляют проводники, позволяют быстро добавлять в жгут новые кабели. Выполняются из нейлона или полиэтилена. Ими трудно передавить кабели в жгуте. На строительном рынке можно приобрести многоразовые бандажи разного цвета.

Также в качестве многоразового бандажа используют хомут на липучке. Такой фиксатор применим к пластиковым изделиям. При их использовании можно быстро и надёжно как связывать, так и разъединять пучки проводов.

Если же используется одноразовая стяжка, то при необходимости разъединить кабели её просто разрезают ножом.

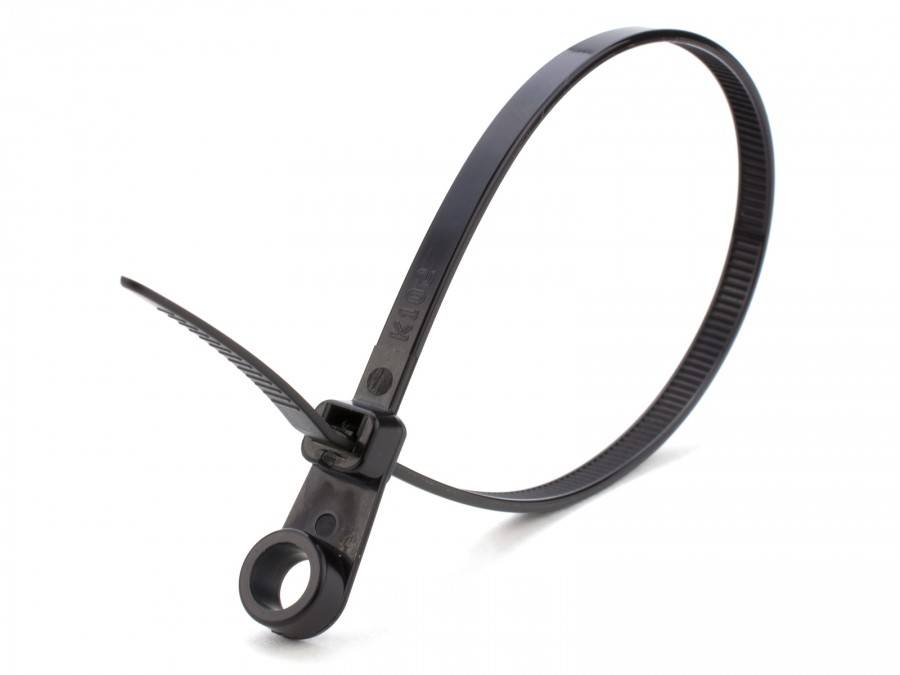

Другие виды бандажей

Промышленность выпускает хомуты, предназначенные не только для связывания проводов в пучок, но и для маркировки самих пучков. Маркировка может выполняться с помощью разного цвета пластиковых бандажей.

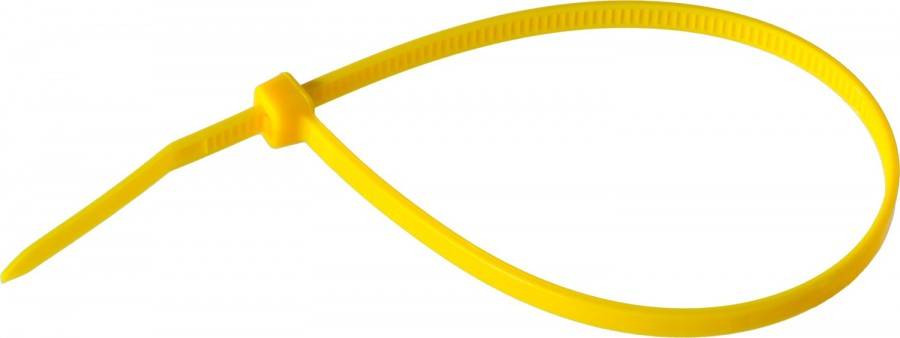

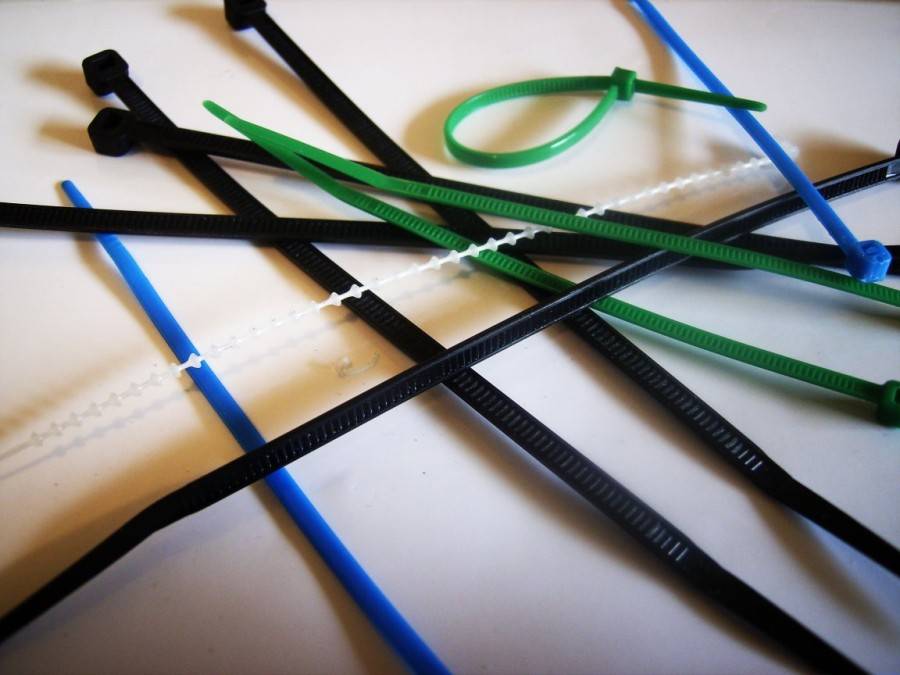

Разноцветные кабельные стяжки

Металлические и пластиковые виды могут дополнительно оборудоваться небольшой площадкой, на которую может наноситься текст перманентным маркером, или наклеиваться информация с помощью самоклеющихся материалов, на которые предварительно нанесён текст. Сама площадка выполняется в виде обёртки или флажка.

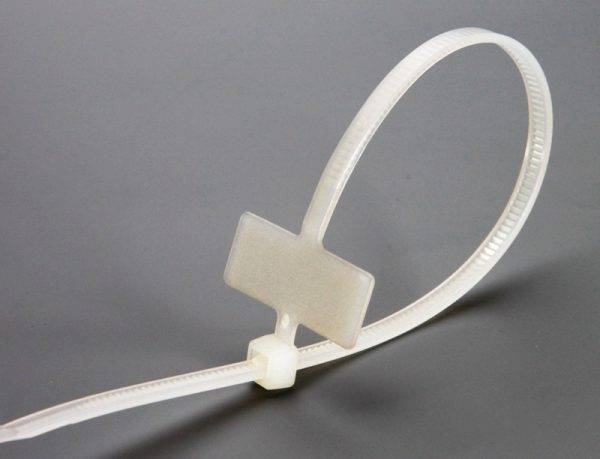

Бандажи с площадками для маркировки пучков

Монтаж электропроводки

Монтаж выполняется по черновому полу до момента устройства бетонной стяжки или укладки чистого пола, при варианте устройства деревянных полов. В трубы затягивается проволока (катанка), посредством которой в дальнейшем, осуществляется затягивание проводов (кабелей). Концы проволоки должны быть снаружи обоих концов монтируемой трубы. Имеются гофрированные трубы, в которые изначально заложена проволока.

Выполнение монтажа осуществляется в следующей последовательности:

• План-схема электрической сети, составленная ранее, переносится на место монтажа электропроводки;
• Определяются места установки распределительных коробок;
• Производится замер длины участков между коробками и нарезаются трубы;
• Трубы укладываются и крепятся к основанию (полу);
• Рекомендуется прокладывать трубы на расстоянии не менее 150 мм от стен;
• В уложенные и закрепленные трубы протягиваются провода, с учетом необходимых концов, для выполнения требуемых соединений и подключений;
• Выполняется расключение кабелей (проводов) в распределительных и установочных коробках.

Это интересно: Провод для сборки электрощита — марка, сечение, нюансы выбора

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

• усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
• производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

1. Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
2. Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Фото кабельных стяжек

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

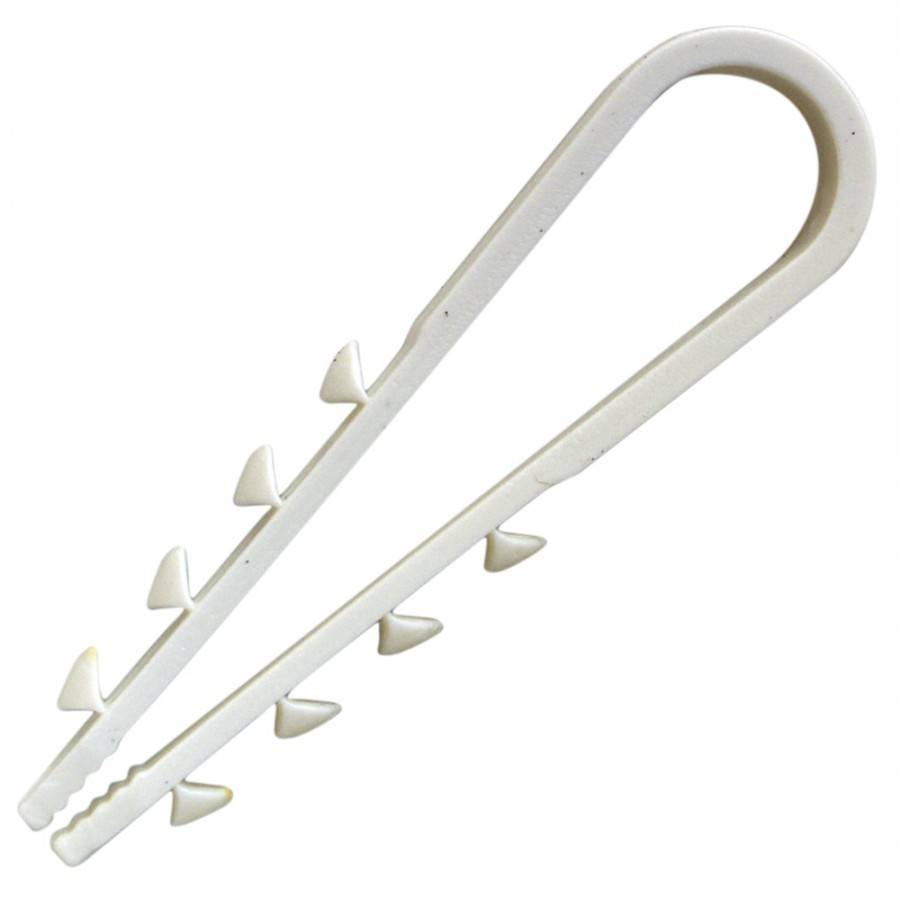

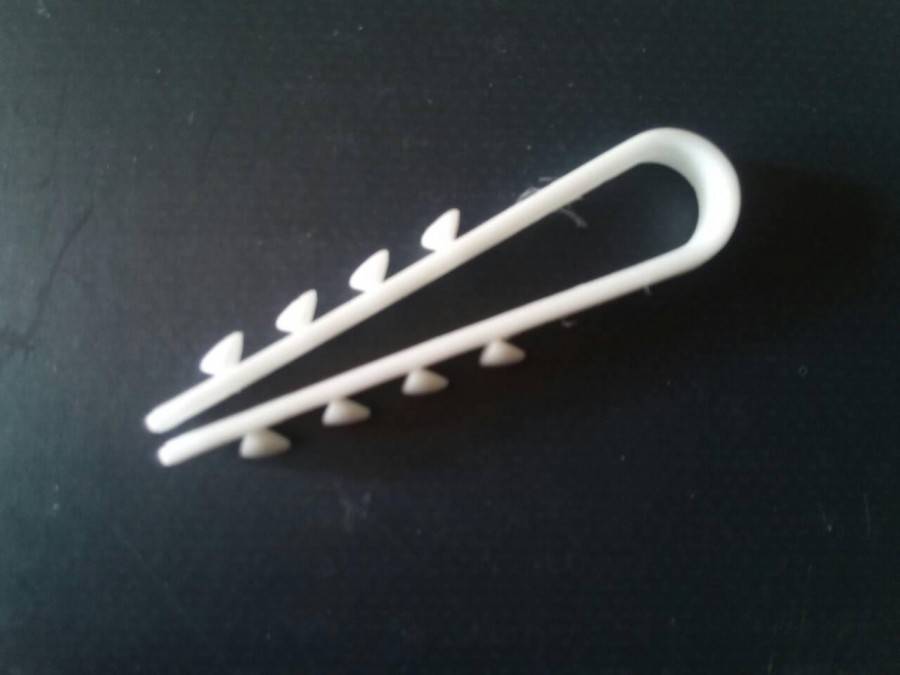

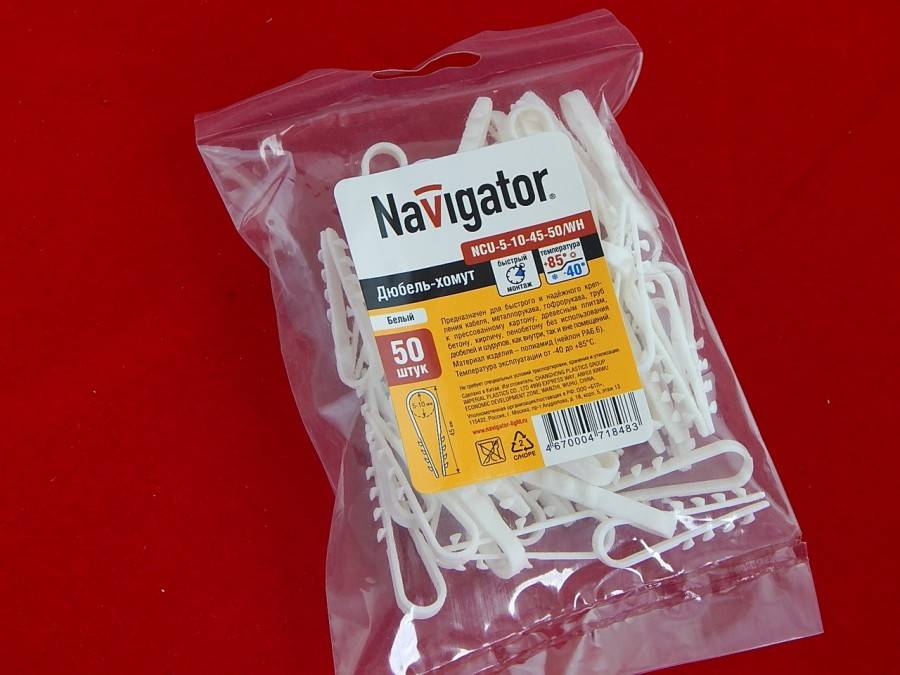

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
