Вентиляционные пластиковые короба (воздуховоды)

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляцию
Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Статья по теме:

Вентиляция своими руками в частном доме. Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Подбор конструкционного устройства вентиляции

Диаметр воздуховода, обустроенного из ПВХ труб, должен быть меньше по сравнению с отверстием вытяжки. В противном случае производительность системы снижается, в результате чего увеличивается нагрузка на мотор и повышается уровень шума, издаваемый конструкцией.

Вентиляционная труба ПВХ не должна быть слишком длинной и иметь множество поворотов. Дело в том, что каждый изгиб пластиковой вентиляции снижает эффективность ее функционирования на 10 процентов. Наличие поворота величиной более 90° приводит к нарушению оттока воздуха в вытяжке.

Чтобы в трубах для воздуховода появилась обратная тяга, устанавливают обратный клапан. Поворотную ось в нем располагают вертикально. Оптимальная протяженность воздуховода –3 метра. При удлинении трубы на один метр, КПД вытяжки для кухонного помещения понижается примерно на 5 – 10 %.

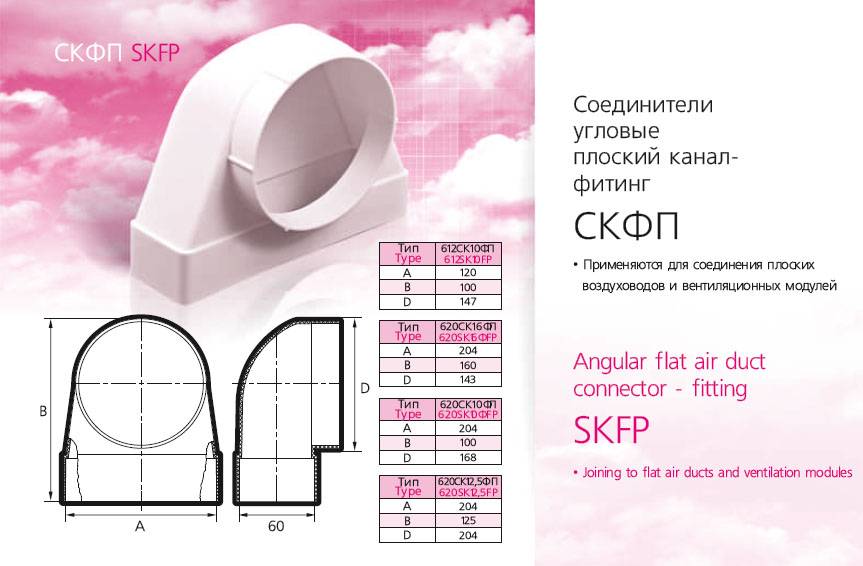

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

1. Прямой угол под 90 градусов.
2. Угол поворота на 45 градусов.
3. Тройниковое ответвление под 90 или 45 градусов.
4. Крестовина.
5. Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Области использования

Пластиковые трубы для вентиляции отвечают всем санитарным нормам и выглядят внешне вполне презентабельно, поэтому их устанавливают в общественных местах, таких как фитнес-клубы и спортзалы, бары, кафе и рестораны.

На замену морально устаревшим оцинкованным воздуховодам, применяемым в жилом строительстве еще недавно, приходят аналоги из полимеров.

На рынке можно найти полимерную продукцию из таких материалов:

• поливинилхлорид (ПВХ);
• полиуретан;
• полипропилен.

Благодаря небольшой массе наибольшим спросом пользуются именно ПВХ трубы.

К преимуществам такой продукции можно отнести следующие свойства:

• полная герметичность соединения;
• высокая устойчивость к ультрафиолету;
• удобство обслуживания (очистки);
• простота монтажа конструкций.

А еще ПВХ изделия не представляют угрозы для человеческого организма.

Технология производства вентиляционных труб из полимеров позволяет сделать их внутреннюю поверхность сплошной и абсолютно гладкой. Дополнительно такие изделия проходят антистатическую обработку, так что любое статическое электричество гасится, а пыль не пристает к поверхности трубы. Поэтому регулярная очистка таких труб не нужна.

Что касается промышленных предприятий, то в них очень часто используются воздуховоды из полимерных материалов. Подбор конкретной разновидности трубы производится на этапе проектирования системы вентиляции, исходя из условий протекания технологического процесса.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.

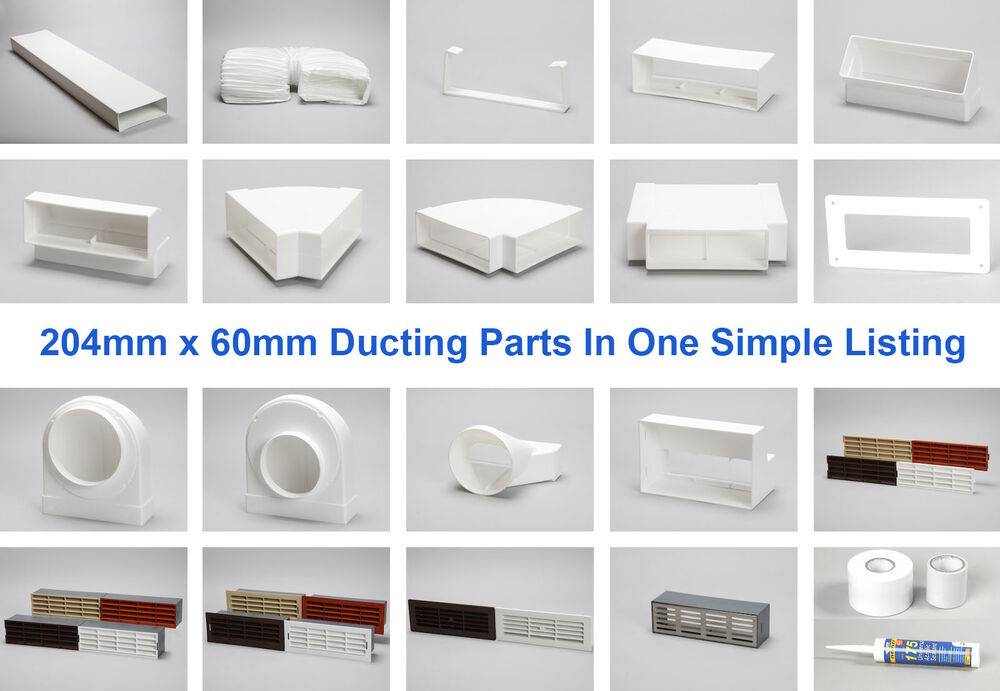

  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Ограничения в использовании гибкого воздуховода

Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

• вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
• системы вентиляции с температурой входящих воздушных масс от +120 градусов;
• системы и магистрали с избытком тепла на отдельных их участках;
• линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
• прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
• прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
• непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Комплектующие

Шкаф управления вентилятором оборудован блоком питания, контроллерами, преобразователями и большим количеством включателей/выключателей. Выключатели, в свою очередь, имеют подключение к электрокалориферам, рекуперационным устройствам, вентиляторам, водяным нагревателям и холодильным установкам. Обязательным элементом щита является блок ручного управления, принимающего на себя функции регулирования и контроля в случае отказа или сбоя автоматики. Кроме того, все шкафы оснащаются датчиками экстренной сигнализации, срабатывающей в случае аварийной либо предаварийной ситуации.

Особую роль в осуществлении контроля за работой вентсистем играют датчики, являющиеся своего рода рецепторами, и собирающие информацию о работоспособности каждого узла. С их помощью можно получить наглядную картину загрязнения воздушных потоков, их температуры и влажности, а также скорость движения воздушных масс и частоту вращения лопастей вентилятора. Температурные датчики выпускаются как в цифровом, так и в аналоговом вариантах, и при изменении температурного режима внутри системы способствуют переключению всей установки на другой режим. По такому же принципу работают и датчики влажности. Полученная датчиками информация уходит на автоматические регуляторы, которые, в свою очередь, выполняют корректировку работы ключевых узлов вентиляционных систем.

По месту расположения датчики делятся на внешние и внутренние. Первые нередко называют атмосферными и устанавливают с наружной стороны зданий. Внутренние, в свою очередь, подразделяются на канальные и поверхностные модели. Канальные устанавливают внутри воздуховодов на стенках либо поперёк движения воздушных масс. Поверхностные размещаются на поверхности узлов и осуществляют снятие параметров с данных устройств.

Не менее важным элементом шкафов управления являются контроллеры. Приборы принимают информацию, приходящую с датчиков, и занимаются её обработкой в автоматическом режиме. После обработки параметров контроллеры посылают сигнал основным узлам вентустановок, таким как вентиляторы, калориферы, холодильные установки, после чего те изменяют свой рабочий режим. Функционально контроллер может либо обслуживать несколько устройств, либо взаимодействовать только с одним из них. Универсальные модели часто оснащены микропроцессорами, что делает их менее громоздкими и позволяет без труда разместить в небольшом шкафу или на стенде.

Ещё одним элементом комплектации щитов являются преобразователи частоты вращения лопастей вентилятора. Благодаря этим устройствам можно регулировать количество оборотов двигателя, чем значительно сокращать количество потребляемой установкой электроэнергии. Помимо экономии средств, это приводит к существенному уменьшению износа деталей вентилятора и продлевает общий срок эксплуатации вентиляционной установки.

(голосов пока нет)

Виды, формы и размеры коробов из пластика

По форме сечения они делятся на:

• круглые или овальные.
• прямоугольные и их подвид — квадратные.

И как уже говорилось выше, короба могут быть как жесткими, так и гибкими.  Жесткие разновидности имеют довольно толстые стенки — не менее 3 миллиметров.

Изготавливаются они путем отлива жидкого пластика в заготовленные формы. Из-за толщины стенок такие короба хорошо держат форму, но в то же время имеют большую массу и довольно высокую стоимость.

Гибкие пластиковые короба изготавливаются в виде гофры. Сначала создается основной каркас из проволоки, который впоследствии заливают пластиком.

Гибкие воздуховоды легче и дешевле, а также более просты в установке, так как им при необходимости можно придать нужную форму.

Пластиковую гофру обычно сильно растягивают, дабы избежать неровностей в стенке воздуховода и тем самым облегчить путь воздушным потокам.

Но всех таких неровностей не избежать, и они являются причиной главных минусов таких воздуховодов — низкой скорости движения воздуха и частого скопления мусора, пыли и жира на стенках.

Габариты у воздуховодов могут быть самыми разнообразными. Например, у круглых наиболее распространенными считаются диаметры в 100, 150 и 200 миллиметров. Длина воздуховодов обычно составляет от 500 и до 2500 миллиметров.

У пластиковых прямоугольных коробов в большинстве следующие габариты:

• высота — 55-60 мм;
• ширина может составлять 110, 122 или 204 миллиметра;
• длина — от 350 и до 2500 мм;
• толщина стенок — от 2 до 8 мм.

Но это лишь наиболее распространенные варианты воздуховодов. Существует гораздо более широкий размерный ряд труб, которые используются для промышленных предприятий.

Там ширина/диаметр короба может достигать двух с половиной метров.

Само собой, более широкие трубы должны обладать более толстыми стенками, иначе они будут хуже сохранять свою первоначальную геометрическую форму, поскольку пластик – гибкий материал.

Проектирование вентиляционных систем из пластика

Воздуховод пластиковый для вентиляции – это прекрасный выбор для дома. Создание проекта для частной квартиры или загородного дома можно выполнить своими силами, ведь перечень технических требований не велик. Если комплектуется производственный цех, лучше обратиться в профессиональную проектную организацию. Порядок разработки проекта в общих случаях выглядит так:

• производство замеров и составление технического задания;
• расчеты с учетом санитарных норм, технических условий и правил безопасности;
• разработка системы, первичное проектирование (черновое);
• аэродинамический и акустический расчет подготовленного проекта, корректировка;
• составление итогового плана работ;
• закупка или изготовление элементов системы в соответствии с проектом и монтаж.

Промышленные системы, реализованные в пластике

Размеры и формы воздуховодов из полипропилена

Отечественные производители выпускают полипропиленовые трубы круглого и прямоугольного сечения. Как показывает практика, первые из них зарекомендовали себя как наиболее эффективные для применения.

Стандартный диаметр труб – 100, 125, 150 и 200 (в мм). Толщина стенок варьируется в пределах 5-20 мм. В системе вентиляции, оснащенной трубами круглого сечения, уровень шума незначительный.

Но их внешний вид проигрывает по сравнению с трубами, имеющими прямоугольное сечение.

Их габариты составляют 110×55, 120×60, 204×60 (в мм), а максимальная длина достигает 2 метров. Они устанавливаются на кухне жилого помещения, где монтируется вытяжная система.

Основные недостатки полипропиленовых труб прямоугольного сечения:

• сопротивляемость движущимся воздушным массам выше нормы;
• высокий уровень шума во время работы вентиляционной системы.
