Бетонный и пластиковый дренажный колодец: подробное руководство по выбору и монтажу

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

  1. Пластик (ПВХ, ПЭ);
  2. Чугун;
  3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Где именно необходима установка колодца

Так как дренажные системы выполняют главную функцию отвода лишней влаги, то устанавливать колодцы следует в тех регионах, где данная проблема наиболее актуальна. Но также монтаж такого сооружения может потребоваться и на определённых разновидностях почвы.

Следует обратить внимание и на количество осадков, которые выпадают за осень и зиму, так как уровень грунтовых вод напрямую зависит от них. Также существенное влияние на почву оказывают шахты и септики промышленных масштабов

Если в почве преобладает глиняный слой, то установка дренажного колодца просто необходима. Особенно подвергается затоплениям различного рода глиняно-песчаный слой. Такая разновидность грунта может привести к дальнейшей деформации фундамента и проседанию несущих стен.

Дренажные колодцы можно устанавливать и на местности, где не наблюдаются ухудшения почвы или увеличение уровня грунтовых вод. Данный элемент очень полезен для частного сектора или дачного участка.

Как выбрать подходящий вид фильтрующего колодца

Какую конструкцию и материал для изготовления поглотителя выбрать, зависит от ряда факторов:

  • количества потребляемой воды;
  • состава грунта;
  • финансовых возможностей.

Сравнение конструкций со стенками из разных материалов и с разными фильтрами

В качестве фильтров используют как натуральные материалы, так и искусственные. Главное условие — при контакте с водой дренаж не должен разлагаться. Токсичные и биологически опасные компоненты не могут использоваться в качестве фильтра.

Оптимальные материалы:

  • кварц;
  • галька;
  • щебень;
  • речной песок.

Совет! Остатки строительных материалов в качестве дренажного слоя лучше не использовать.

В качестве материала для монтажа колодцев чаще всего выбирают:

  • кирпич — качественный и долговечный материал. Преимущества — надежность конструкции, все работы можно сделать в одиночку. Недостатки — высокая стоимость сложности в укладке;
  • бетонные кольца — быстро монтируются, служат долго. Чтобы установить конструкцию, потребуются помощники;
  • пластиковые — бюджетный вариант очистки воды. Сроки использования ограничены. Материал боится низких температур и механических воздействий. Требует усиленной гидроизоляции;
  • старые автомобильные шины — колодец из них делается быстро, кроме резины потребуются только пластиковые скобы для фиксации, канализационная труба и утеплитель. Подходит лишь для использования на даче, так как боится морозов.

Сравнение конического и цилиндрического колодца

Рассмотрим сравнительные характеристики двух вариантов фильтрующих колодцев — конической и цилиндрической формы.

Конический

Используется для сточного водоотведения, которые прошли предварительную фильтрацию в септиках, очистительных системах. Конструкции делают из специальной гофротрубы — она выполняет функцию очистки. Используют два варианта:

  • без перфорации;
  • с перфорацией.

Диаметр обоих вариантов труб — 6,3 см.

Преимущество конического колодца — в возможности устанавливать оборудование в грунтах с различным составом.

Цилиндрический

Цилиндрические модели изготавливают из полипропилена. Главное их отличие от конических версий — ограниченность применения. Например, в почву с большой концентрацией глины их лучше не монтировать.

Труба цилиндра имеет диаметр 100 см, высота — 300.

Как и конический, фильтры в форме цилиндра стоят недорого и удобны в установке.

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

  1. Выкопать яму чуть объемнее резервуара.
  2. Обрезать трубу до требуемых параметров.
  3. Закрепить с помощью битума на отрезке трубы дно из пластика.
  4. Засыпать в яму песок или соорудить бетонную подкладку.
  5. Опустить на дно подготовленную емкость.
  6. Вырезать отводы для дрен в установленном резервуаре.
  7. Подключить трубопровод к колодцу и наглухо задраить щели.
  8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

  • роют нужных размеров котлован;
  • дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
  • на днище монтируют первое кольцо;
  • следом укладывают остальные кольца, скрепляя их битумом;
  • в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
  • колодец герметично закрывается крышкой из пластика или металла;
  • пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

  1. Смотровые.
  2. Перепадные.
  3. Поворотные.
  4. Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

  1. Накопительным – используется для хранения сточных вод.
  2. Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

  • 3 метра от деревьев на приусадебном участке;
  • 5 метров от фундамента и подземных газопроводов;
  • 10 метров от грядок на огороде;
  • 30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

  • бетона (железобетонных колец);
  • кирпича;
  • пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер

Дренажное поле, тоннель: когда нужно и как сделать

Стандартные дренажные тоннели и поля предназначены для сбора и последующего отведения ливневых, а также предварительно очищенных канализационных вод. Такие сооружения лучше всего устанавливать при больших объёмах перерабатываемых стоков.

При выборе конструкции следует помнить, что все дренажные тоннели представляют собой особую разновидность полей фильтрации или аэрации отводимых сточных вод.

Глубина дренажа очистного сооружения в виде аэрационного поля составляет примерно 50 см, а уровень наклона трубопроводной системы должен иметь угол 1,5о.

Дренаж располагается с минимальным расстоянием не менее 30 м от водозаборных сооружений, что позволит исключить риск заражения питьевой воды. На первом этапе монтажа подготавливается участок под укладку перфорированных труб.

Нижняя часть траншеи засыпается крупным песком, а затем щебёнкой или галькой. Дренажная конструкция представлена двумя-тремя или более веток, а вентиляция обеспечивает приток воздуха в систему. После укладки перфорированных труб выполняется обратная засыпка.

Для отведения очищенных сточных вод устанавливаемый тоннель углубляется примерно на 160-180 см. Трубы устанавливаются с торцевой части тоннеля. С этой целью сначала просверливается при помощи коронки 120 мм отверстие, после чего монтируется переходной манжет диаметром 110 мм.

Под дренажный тоннель следует вырывать котлован, размеры которого превышают габариты тоннеля примерно на 5-10 см.

Дно и стенки траншеи застилаются геотекстилем и заполняются слоем щебня, после чего монтируется сама дренажная система и выполняется обратная засыпка сооружения.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

  • Колодец поворотный;
  • Колодец смотровой;
  • Колодец коллекторный;
  • Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Достоинства пластиковых конструкций

Для обслуживания частного сектора, применения пластиковых колодцев – наиболее рациональное решение, обладающее отличными эксплуатационными качествами, в частности, простотой монтажа и долговечностью.Ряд основных преимуществ:

  • Шахта способна выдерживать высокие нагрузки, а также имеется возможность ее усиления при увеличении давления;
  • Износостойкая лотковая часть;
  • Герметичность и надежность врезок патрубков обеспечивается за счет использования гладких внутренних и наружных поверхностей колодца;
  • Возможность изготовления определенных габаритов по высоте с учетом личных предпочтений;
  • В результате применения высокотехнологичного оборудования, производителем гарантируется полная герметичность конструкции;
  • Выработанная система проведения монтажных работ в полевых условиях по обустройству колодцев определенных типов возле трубопровода, благодаря чему значительно сокращается стоимость и сроки конструирования с учетом соблюдения герметичности соединений;
  • Кратчайшие сроки проведения работ, к примеру, для полноценного монтажа самого сложного перепадного колодца, понадобится всего одна рабочая смена.

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

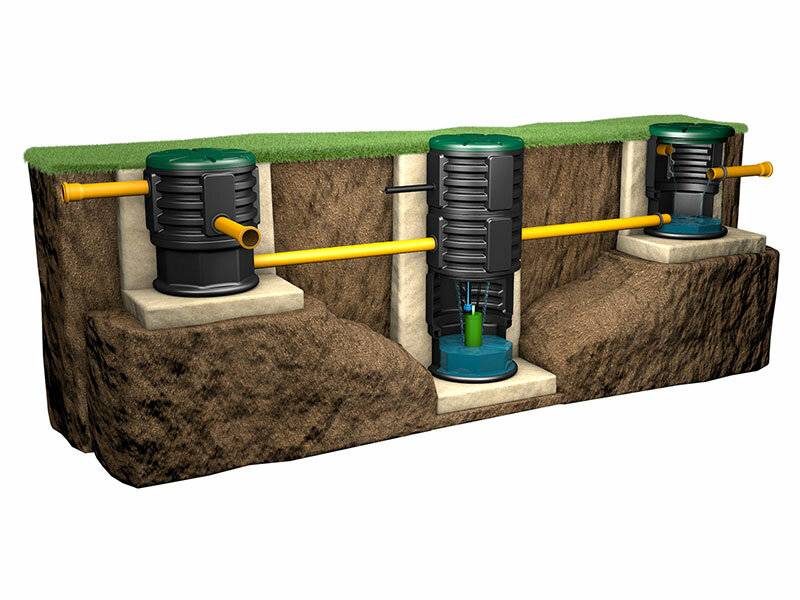

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Это интересно: Дренажная система «Softrock»

Разновидности бетонных дренажных колодцев

Бетонные кольца – наиболее распространенный материал для монтажа дренажных систем. Они являются прекрасным вариантом для обустройства колодца любого типа.

Виды дренажных колодезных систем:

  • коллекторные (накопительные);
  • фильтрационные (поглотительные);
  • смотровые (инспекционные).

Первый вариант подойдет для установки на суглинистых грунтах, которые не могут впитывать значительный объем воды. Используется при невозможности сбрасывать излишнюю жидкость за пределы территории. Устройство герметичного коллектора предполагает поступление в него стоков из системы дренажа с последующим ее применением для технических целей.

На большой территории может располагаться две и более установки. При возведении одного колодца к нему выводится несколько магистралей дренажа. Обычно используют изделия из пластика сечением от 570 мм. Скорость наполняемости резервуара зависит от его объема, а собирается он в самом низком месте так, чтобы подключенные трубы располагались выше самой емкости.

Поглотители устанавливают, если невозможно отвести влагу с участка за его пределы или в общегородскую канализационную сеть. Их конструктивные особенности подразумевают объем сточных вод, не превышающий кубометр за 24 часа. Глубина сооружения должна быть больше 2 м. На дно устройства насыпают битый клинкер или создают шлаковый, гравийный слой примерно 300 мм толщиной, способствующий поглощению влаги. Колодезная вершина колодца накрывается геотекстильным материалом и засыпается грунтом. Чаще всего фильтрационные колодцы устанавливают на песчаниках и супесчаниках. Такие типы грунтов хорошо поглощают влагу.

Для выявления и удаления засора в магистралях используют инспекционные устройства. Влага в них не собирается. Установки с малым сечением (до 46 см) предназначены для промывания труб. В широкие колодцы диаметром до двух метров спускаются рабочие, чтобы провести очистку вручную. Смотровые сооружения возводят на стыках отрезков трубопровода либо на длинных прямых магистралях.

Достоинства пластиковых конструкций

Для обслуживания частного сектора, применения пластиковых колодцев – наиболее рациональное решение, обладающее отличными эксплуатационными качествами, в частности, простотой монтажа и долговечностью. Ряд основных преимуществ:

  • Шахта способна выдерживать высокие нагрузки, а также имеется возможность ее усиления при увеличении давления;
  • Износостойкая лотковая часть;
  • Герметичность и надежность врезок патрубков обеспечивается за счет использования гладких внутренних и наружных поверхностей колодца;
  • Возможность изготовления определенных габаритов по высоте с учетом личных предпочтений;
  • В результате применения высокотехнологичного оборудования, производителем гарантируется полная герметичность конструкции;
  • Выработанная система проведения монтажных работ в полевых условиях по обустройству колодцев определенных типов возле трубопровода, благодаря чему значительно сокращается стоимость и сроки конструирования с учетом соблюдения герметичности соединений;
  • Кратчайшие сроки проведения работ, к примеру, для полноценного монтажа самого сложного перепадного колодца, понадобится всего одна рабочая смена.

Материалы изготовления

Для изготовления колодцев применяются такие материалы:

  • Пластик — легкий и прочный синтетический материал, из которого изготавливают как небольшие поворотные модели, так и вместительные емкости накопительных колодцев. Это могут быть как конструкции промышленного производства, оснащенные крышками, монтажными отверстиями для дренов и клапанами, так и самодельные поворотные модификации, выполненные из гофрированных пластиковых труб.
  • Бетон — используется для фильтрующих и накопительных емкостей. Бетонные колодцы представляют собой сборную конструкцию из литых ЖБИ колец, соединение которых осуществляется в котловане при непосредственной установке. Такая конструкция прослужит долго, демонстрируя стойкость и выносливость, но целесообразнее использовать его для крупных емкостей, а не поворотных конструкций.
  • Кирпич — самый трудоемкий способ устройства колодца. Стенки шахты покрывают кирпичной кладкой, которая и образует стенки. Кроме сложности, в число недостатков входят недостаточная герметичность и меньший срок службы, по сравнению с предыдущими вариантами.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
