Как подключить дифференциальный автомат

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

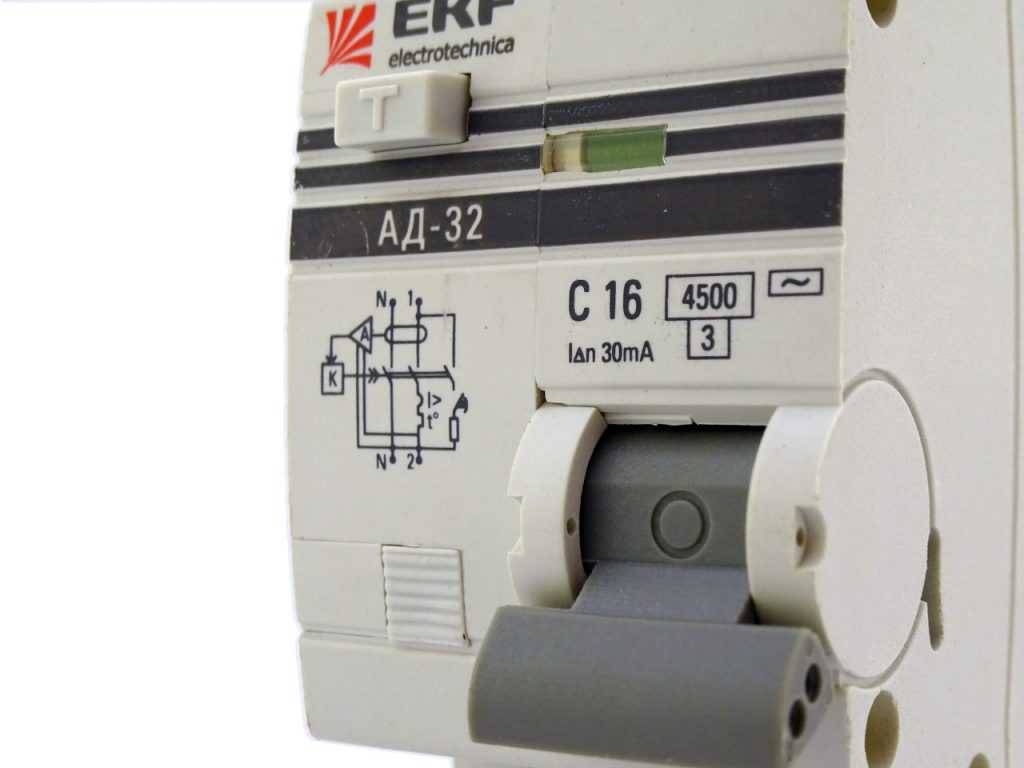

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий

Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание

Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Схемы подключения и их особенности

Чтобы срабатывания происходили верно, необходимо разобраться, как правильно подключить дифференциальный автомат. Для этого нужно выполнять ряд условий и использовать правильную схему для подключения. Перед проведением электромонтажных работ необходимо провести предварительную подготовку.

Стандартная бытовая сеть в доме или в небольшом офисе бывает разных видов:

  • однофазная с напряжением 220В,
  • трёхфазная с напряжением 380 В,
  • с заземлением или без него.

Автоматический дифференциальный выключатель устанавливается только в определённом месте – на входе в квартиру в специальном электрощите. Внутри помещения при необходимости установка осуществляется на каждую группу проводов. Видоизменённые схемы обычно используются в тех случаях, если используется много мощного оборудования или присутствует большое количество потребителей тока. В зависимости от этого сам дифавтомат также будет отличаться по своим конструктивным особенностям (двухполосный или четырёхполосный).

Наиболее простой и распространённый вариант – это установка вводного дифавтомата, который потом на протяжении многих лет обслуживает всю домашнюю проводку. Главное требование в этом случае – надёжное и долговечное электротехническое устройство, рассчитанное на большую нагрузку. Со временем потребление тока обычно только растёт, поэтому могут возникать те или иные проблемы.

Существенный недостаток при таком подключении – это отсутствие возможности найти проблемную зону или частично отключить электроснабжение. В связи с этим следует заранее оценить примерную мощность всех потребителей, а также рассмотреть различные варианты эксплуатации.

Возможные схемы подключения, как подключить дифавтомат

Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.

Дифавтомат в схеме без заземления

Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.

Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.

Схема с единственным дифавтоматом

Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.

  • доступная стоимость;
  • простота конструкции;
  • не требуется много места для установления АВДТ.
  • неудобно искать причину выбивания дифавтомата;
  • нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.

Одноуровневая схема дифавтоматов

Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.

  • меньшая стоимость, по сравнению с двухуровневой системой;
  • экономия пространства за счет исключения одного защитного элемента.

в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.

Двухуровневая схема дифавтоматов

Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.

Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.

  • наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
  • простота поиска электроконтура;
  • можно отключить только одну комнату от электроснабжения, на период ремонта.

нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.

Схема при трехфазной сети

Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.

Монтаж селективных дифавтоматов

Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.

Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

  1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
  2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
  3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
  4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
  5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
  6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
  7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
  8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Особенности подключения в частном доме

Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.

Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.

Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).

Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.

В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

  1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
  2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
  3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
  4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
  5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
  6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Схема подключения

Как подключить дифавтомат? Существует несколько видов подключения дифференцированных автоматов:

Как подключить дифавтомат

  1. Диффавтомат установлен на входе, защищая всю электрическую цепь, находящуюся в квартире. Положительными чертами такого расположения являются: недорогой способ, имеющий в сети дифавтомат в единственном экземпляре; не занимает много места в главном распределительном щите. К недостаткам можно отнести: при возникновении ситуации для срабатывания обесточит полностью всю линию; осложнит поиск повреждения.
  2. Дифавтомат установлен один общий на входе и по одному на каждую линию. Это самая популярная и надежная схема. При этом каждое устройство контролирует свою электрическую линию, а общий – электрическую цепь в целом. В таком варианте соединения необходимо соблюдать селективность. Входной аппарат должен обладать номинальным током утечки от 100-300мА, у остальных ток утечки должен быть 30мА. Этот метод исключит одновременное срабатывание всех устройств сразу. Для лучшего эффекта селективности рекомендуется выбирать защитное устройство типа S, для которой характерный срок срабатывания имеет задержку. Отрицательными свойствами являются: дорогой в использовании; требуется много места в распределительном щитке; многосложность схемы.
  3. Отсутствие общего автомата, защитные устройства устанавливаются только на токоведущие линии.

Подключение в однофазной сети

В жилых домах зачастую используется однофазная система электропроводки. При этом в этой системе рабочее напряжение составляет 220 вольт. Для данной величины напряжения рекомендуется применять двухполюсное защитное устройство.

Подключение дифватомата

Электромонтаж схемы можно производить двумя способами. Одна из которых — это когда дифавтомат монтируется только после электросчетчика, выполняя свои защитные функции на протяжении всей электрической линии.

Другой способ более надежный и безопасный. Он представляет собой установку прибора на каждую линию, защищая и контролируя ее по отдельности.

При установке защитного устройства в однофазную сеть следует помнить, что нулевой провод, идущий от источника питания подсоединяют с нижней стороны, а сверху присоединяется нулевой провод, идущий от нагрузки.

Подключение в трехфазной сети

Основное отличие однофазной от трехфазной в том, что в этой системе заходит сразу три проводника фазных проводов – L1, L2, L3. В этой электрической системе вступает в эксплуатацию четырехполюсное защитное устройство на 380 вольт.

Данный способ электрического соединения подразумевает более мощную нагрузку. Он используется в частных домах, обладающих большой площадью, а также в автомобильных гаражах, где используются мощное электрооборудование.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме. Прибор монтируется внутри электрического щита рядом с автоматами. Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)

Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата. После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание

Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Параметры

При установке дифавтомата следует учитывать три основных параметра:

  • Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
  • Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
  • Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

  • Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
  • Время срабатывания дифференциальной защиты.
  • Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
  • Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

  • В – ток срабатывания превышает номинальный в 3-5 раз.
  • С – ток срабатывания превышает номинальный в 5-10 раз.
  • D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:. АС – контролируется синусоидальный ток утечки

А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования. В – к перечисленным токам добавляется сглаженный постоянный. S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс

АС – контролируется синусоидальный ток утечки

А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования. В – к перечисленным токам добавляется сглаженный постоянный

S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

  • 3000 А;
  • 4500 А – вместе с первым значением сегодня практически не используется;
  • 6000 А – часто используемое значение;
  • 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты.

На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
