Что такое адресная светодиодная лента?
Прежде всего, давайте посмотрим, что такое цифровая светодиодная лента, как она работает и как работает? По-другому ее еще называют сфокусированной, умной или «бегущей огнем» лентой”.
Основное отличие от обычных изделий — наличие микросхем на плате. Кроме того, они могут быть встроены в сам светодиод.
Так и внешний.
Они позволяют управлять режимами работы каждого сегмента отдельно. Таким образом, вы можете напрямую включать и выключать свечение любого светодиода или пикселя.

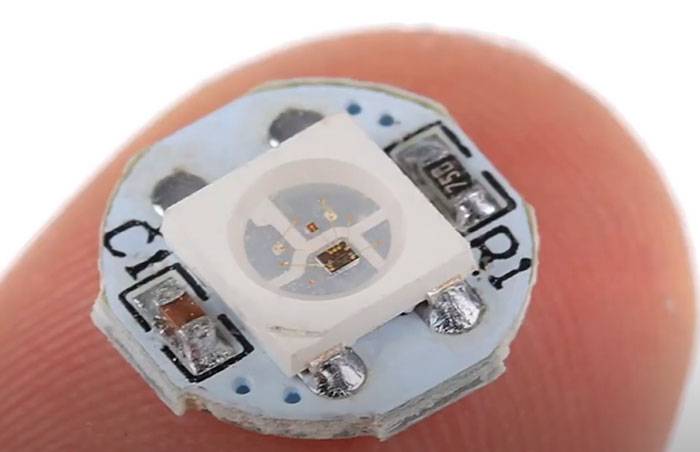

В этом случае пиксель — это ячейка из одного или нескольких светодиодов одновременно (обычно по 3 штуки).
Вы можете управлять яркостью и цветом любого диода в полосе и при этом создавать совершенно потрясающие световые эффекты:
за машину
для аквариума
на фасаде дома
на дереве
Разнообразие вариантов будет зависеть только от вашей фантазии.
Подключение в автомобиль
В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.
Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.
Как надежно закрепить светодиодную ленту | Секрет установки
Использование светодиодной ленты для подсветки помещений, встречается все чаще и чаще. И это неудивительно, ведь эта технология позволяет реализовывать интересные решения в освещении, недоступные ранее.
При этом не нужны серьезные подготовительные работы, а с подключением и установкой сможет справится практически каждый. Во многом, это заслуга производителей, которые предусмотрели в своих изделиях практически все для того, чтобы монтаж не вызывал никаких затруднений и не требовал особых навыков.
Так для крепления светодиодной ленты к потолку, стене или любой другой поверхности, её тыльная сторона имеет клеевой слой, скрытый защитной оболочкой. Проще говоря, туда нанесена разновидность двухстороннего скотча (клейкой ленты), одна из клейких сторон которого прикреплена к светодиодной ленте, а вторая предназначена для фиксации ленты в месте установки.
Чтобы закрепить светодиодную ленту , например, в нише потолка, необходимо просто снять защитный слой двухстороннего скотча с обратной стороны ленты, а затем прижать клейкой внутренней стороной в необходимом месте.
Что может быть проще такого способа крепления? Но, к сожалению, в процессе монтажа или спустя непродолжительное время, зачастую случаются неприятности — лента просто отклеивается .
Причин тому может быть масса, от неправильно выполненной подготовки поверхности к установке, до использования производителями некачественных компонентов.
Для того чтобы светодиодная лента надежно приклеилась необходимо , чтобы поверхность, куда она прикрепляется, была сухой, чистой и желательно ее обезжиренной.
Так же для прочного крепления чрезвычайно важно качество, используемого в производстве светодиодной ленты, двухстороннего скотча (клейкой ленты). Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей
Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании
3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании
Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании.
Но даже такая маркировка не гарантирует, что в производстве светодиодной ленты использовался качественный скотч этой фирмы. Так как львиная доля всех led лент, продаваемых в нашей стране, произведены в Китае и какая именно использована клейкая лента, определить тяжело.
Сейчас я расскажу, как довольно просто обойти все эти основные причины, мешающие надежному креплению светодиодной ленты . Этим способом давно пользуются многие профессиональные монтажники.
Способы подключения нескольких светодиодных лент
Обычно производители выпускают светодиодные ленты в мотках длиной 5 метров. Это стандартная унифицированная длина, которая удобна для большинства производителей. Для различных задач возникает необходимость подключать несколько светодиодных лент для их одновременной работы в разных частях помещений или при большой длине освещаемого участка. При таком подключении существуют определенные нюансы и сложности.
Параллельная схема подключения
Как и для большинства осветительных приборов самым распространённым и удобным вариантом является параллельное подключение светодиодных лент. Данный способ подходит тогда, когда необходима одновременная работа лент без снижения их светоотдачи.
Подключение выглядит следующим образом:
- К контактам лент припаивают (или подсоединяют) проводники;
- Далее между собой соединяют «плюсы» всех лент;
- Соединяют «минусы» всех лент;
- Общий плюс и общий минус подключают к соответствующим полюсам трансформатора с рассчитанной мощностью.
Способы соединения двух лент между собой
Если необходим монтаж лент на одной плоскости друг за другом, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно осуществить с помощью коннекторов или коротких проводников.
Соединение LED-ленты пластиковыми коннекторами
Для упрощения подключения и при отсутствии навыков пайки (или паяльника) для подключения нескольких одноцветных или многоцветных лент между собой можно использовать специальные пластиковые коннекторы для LED-лент. Они имеются в продаже в большинстве электротехнических магазинах или магазинах осветительных приборов. Принцип подключения с помощью таких компонентов прост: контакты светодиодных лент соединяются с контактами коннектора и фиксируются.
Коннекторы бывают как прямолинейные, так и предназначенные для углов и различных вариантов изгиба.
Соединение пайкой
Наиболее надежным вариантом соединения светодиодных лент между собой является пайка. Одновременно с этим, данный способ является наиболее трудоёмким и требует определенных навыков и инструмента.
Осуществить такое соединение можно двумя способами:
- Соединить ленты пайкой напрямую.
Этот способ подразумевает спаивание двух отрезков лент без применения проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Такой вариант применяют при монтаже ленты на видном месте для того, чтобы не было видно проводов и мест соединения ленты.
- Соединить с помощью проводов
Такой способ наиболее предпочтительный, так как является надежным. К контактам одного отрезка припаивают проводники, которые в соответствии с полярностью припаиваются к другой ленте. Причем проводники могут иметь любую длину при необходимости.
Плюсы и минусы различных соединений
- Соединение пайкой
| Преимущества | Недостатки |
|---|---|
|
|
- Соединение коннекторами
| Преимущества | Недостатки |
|---|---|
|
|
Что нужно для подключения ЛЕД ленты
Основа светодиодной ленты – длинная, гибкая полоса, вдоль которой располагаются полупроводниковые излучатели – светодиоды.
Соединение диодов в единую цепь производится с помощью гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, благодаря чему ленту можно разрезать на несколько функциональных частей, содержащих по 3 или 6 диодов на каждом участке.
На ленте отмечаются линии реза, рядом с которыми присутствуют специальные площадки для присоединения проводов к самостоятельному отрезку.
Для удобства монтажа на внутренней части ленты присутствует двусторонний скотч, с помощью которого и производится ее фиксация на какой-либо поверхности: будь то внешняя стена дома или натяжной потолок.
Источник запитки светодиодной ленты – стационарная сеть. Следует помнить, что полупроводниковые диоды крайне эффективны в преобразовании электрической энергии в световую. Для их работы требуется совсем немного энергии. Для подключения светодиодной ленты требуется напряжение в 12 или 24 Вольта.
Например, один из вариантов размещения диодов предусматривает их плотность – 60 шт. на 1 погонном метре. При этом потребление каждого метра составляет 4,8 Ватта. То есть, 5-метровая лента потребует для себя всего лишь 24 Ватта мощности.
Для того чтобы подавать на диоды электрический ток с уменьшенными параметрами, каждая лента соединена со специальным устройством (регулирующим трансформатором), благодаря которому входное напряжение сети понижается до необходимого уровня.
Для подключения диодной ленты требуется:
- Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это необходимо, чтобы она не отклеилась со временем под собственным весом.
- Подключить источник питания с правильно рассчитанным напряжением.
- Проконтролировать, чтобы разъем находился в безопасном месте с точки зрения возможного попадания в него влаги, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) маленькая, но даже она может вызвать искру при коротком замыкании. А перед блоком питания – все привычные нам 220 вольт, и если подсветку планируется устанавливать вне стен дома, то розетка и блок питания все равно должны находиться исключительно внутри.
Для подключения диодной ленты важно уделять внимания расчету ее мощности и мощности соответствующего блока питания
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

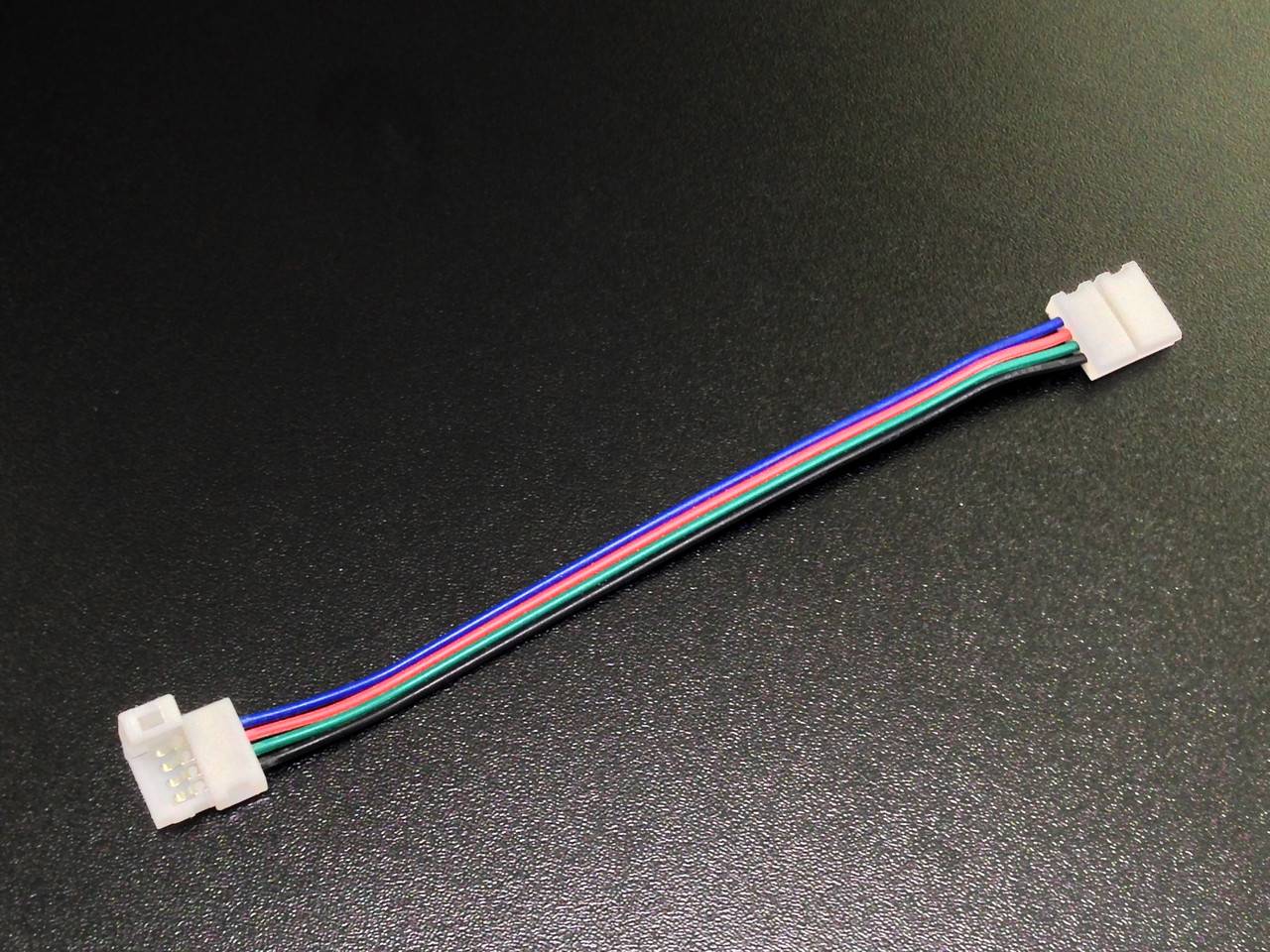

RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП

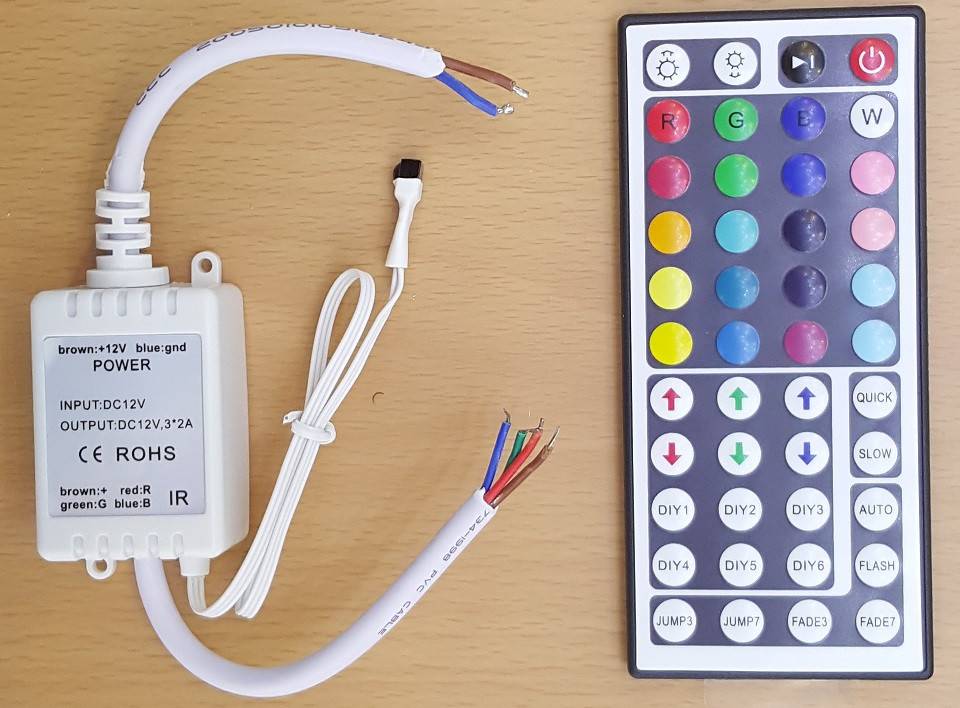

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

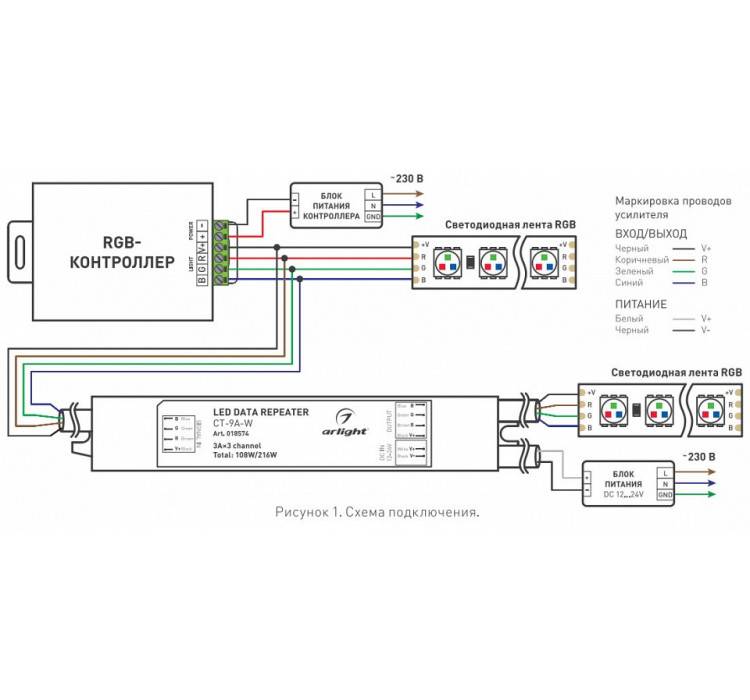

Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Как выбрать светодиодные ленты для дома?
Выполняется без блока питания подключение светодиодной ленты 220в. К электролинии устройство подсоединяется кабелями питания. Подобные изделия делаются с разнообразными формами защиты: от пыли, грязи, влажности и механических повреждений. Самоклеющиеся ленты делаются на гибких базах. При этом полоска нарезается на отрезки.
Разновидность светодиодов определяет возможное энергопотребление изделия. Отличается разнообразием световая температура и цветовая палитра свечения. Монтаж выполняется при помощи клипс, которые обеспечивают незамысловатое крепление. На внутренней стороне ленты находится липкая прослойка. Для фиксации конструкции убирается защитный слой и липкой стороной фиксируется к поверхности.
Укладка прибора в профиле
Нюансы монтажа
Как выполнить подключение схемы светодиодной ленты 220в к сети, хорошо знают специалисты. Они могут профессионально провести монтаж и дадут вам рекомендации по уровню освещенности в комнате и равномерному распределению подсветки.
Отдельные элементы полосы RGB
Современные виды светотехнического оборудования предполагают использование качественного кабеля с обязательной изоляцией
При монтаже важно соблюдать все измерения и требования к освещению по СНиП
Какая цена за метр светодиодной ленты 220в?
Таблица 1. Средняя стоимость метра светодиодной ленты 220в
| Изображение | Модели | Мощность, Вт | Кол-во диодов | Цвет свечения | Стоимость, руб. |
|---|---|---|---|---|---|
| Apeyron led smd 5050 | 12 | 60 | RGB | 1480 | |
| Gauss led 5050 | 12 | 60 | Холодный белый | 1770 | |
| Эра 3528-220-60led | 4,8 | 60 | Зеленоватый свет | 1400 | |
| Apeyron Electrics | 12 | 60 | Теплый белый | 2070 | |
| Novotech 357253 | 4,8 | 60 | Теплый белый | 1460 | |
| Silverstar 5050 smd | 12 | 60 | Холодный белый | 1600 |
Светодиодные изделия от разных производителей различаются параметрами защиты, плотностью диодов и размерами. Ленты предлагаются потребителям в рулонах.
Для создания равномерного освещения, приобретите профили с рассеивателями. Для лучшей маскировки можете выбрать профили углового типа, которые обеспечивают качественную защиту. Существуют изделия, которые можно подключить к обычной розетке.
Установка отдельных элементов в осветительном приборе
Так как ленты имеют различное напряжение, то сразу определитесь, какое дополнительное оснащение может понадобиться. Скорее всего, это сетевые шнуры, блоки питания и всевозможные соединители. Средняя стоимость метра светодиодной ленты с 60 диодами составляет около 70 рублей. А цена за такого же размера за изделие, но с 120 элементами будет около 140 рублей.
Монтаж ленты своими руками
Схема подключения светодиодной ленты 220в к сети: тонкости работы
Предлагаем вам рассмотреть, как выполняется схема подключения светодиодной ленты 220в к сети. Мы вам советуем приобрести готовый комплект ленты со всеми комплектующими. Так как, покупая детали по отдельности, очень сложно правильно посчитать важные параметры.
Вариант схемы подключения
Например, RGB лента комплектуется следующими элементами:
- катушка;
- блок питания;
- пульт для управления;
- датчик и специальный контроллер.
Диодную дорожку можно подсоединить разными методами. Прочное соединение обеспечивает пайка проводов. Пользуются популярностью коннекторы или зажимы двустороннего типа. С одной стороны коннектор соединяется с лентой, а с другой стороны подключаются провода, которые подают напряжение. Применяется способ с зажимами 220 вольт.
Разные варианты подключения светодиодной конструкции
Дорожки RGB подключаются определенным образом:
- в механизме предусмотрено четыре контакта, каждый тянется к определенному светодиоду;
- контакты определяются при помощи определенной маркировки;
- из контроллера выводится четыре провода различных цветов;
- провода ленты и контроллера соединяются при помощи пайки, зажимов или коннекторов.
Правильное подсоединение светодиодной ленты
С помощью светодиодных конструкций вы можете реализовать любые дизайнерские задумки и интересные проекты. Вы можете задействовать оригинальные источники освещения для контурных подсветок полов, ступеней, мебельных гарнитуров и разнообразных декоративных элементов. Подобное освещение с успехом применяется для подсветки труднодоступных мест и только облагораживает интерьер.
Топ 2 лучших производителя ЛЕД лент на 220 В
В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:
- Elektrostandart.
- Sveteco.
Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.
Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.
Способы соединения
Подключение светодиодной ленты к блоку питания последовательное
Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу
На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).
Бобины в чистом виде
Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.
Линии разреза на светодиодных лентах
На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.
Коннекторы
Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:
- для подключения к ленте проводников;
- соединение двух лент.
Разные типы коннекторов
Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.
Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.
Пайка
Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.
Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.
Как подсоединить диодную ленту
Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.
НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.
Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
