Монтаж светильников в подвесной потолок: схема, размеры, высота

Выбираем материалы

Итак, вы твердо решили сделать у себя дома в одной из комнат подсветку потолка

Неважно, какую – цветную, белую или вовсе решились на светящийся потолок. Но в любом случае вам необходимо посетить строительный магазин, где вы купите необходимые материалы

Самый главный элемент – это светящаяся лента. Она бывает светодиодная и дюралайтовая. Дюралайт – это шнур, внутри которого располагается масса маленьких лампочек, диодных или накаливания. Он не боится воды, очень прочный и гибкий. Дюралайт можно устанавливать на любой поверхности. Главный его недостаток – это слабое свечение.

Светодиодный дюралайт

Дюралайт

Светодиодная лента – это тонкая и гибкая плата, где на равном друг от друга расстоянии расположены светодиоды.

Ее основные достоинства:

• возможность установки на любую поверхность;
• невысокий уровень потребления электроэнергии;
• высокая яркость;
• простота монтажа.

Неоновые лампы для подсветки потолка

Цены на светодиодные светильники

светодиодный светильник

Неоновая подсветка потолка

Именно лента из светодиодов, благодаря своим плюсам, обычно используется для монтажа такого декоративного освещения.

Светодиодная лента под натяжным потолком — широкие возможности

И важно знать, как правильно выбрать эту деталь будущей подсветки

1. Для начала определитесь, каким будет цвет у вашей подсветки. Это – немаловажный аспект не только потому, что оттенок света должен подходить к интерьеру, но и потому, что определенные цвета, как ни крути, воздействуют на психику человека.

Таблица. Воздействие цветов на состояние человека.

Цвет	Воздействие
Красный	Раздражающий, но в то же время возбуждающий цвет. Не советуют использовать людям с повышенной раздражительностью.
Синий	Настораживает, настраивает на рабочий лад, делает человека собранным.
Желто-синий	Способен вызвать истерику.
Голубой, морской, бирюзовый	Настраивает на размышления, умиротворяет.
Зеленый, желто-зеленый	Успокаивает.
Оранжевый, желтый	Нейтрален, не вызывает особых чувств.

Образцы цветов

Многоцветная диодная лента, RGB лента

Посмотрите на плотность расположения лампочек. Она бывает 30, 60, 120 штук на метр. Специалисты советую для контурной подсветки брать ленту с 60 или 120 диодами, а вот для направленного освещения лучше всего подойдет лента на 30.
Определитесь с мощностью ленты – по этому показателю они тоже бывают разные. Для направленной подсветки купите модель 5 Вт/м, а для контурной лучше взять побольше – 8 Вт/м. Чтобы сэкономить на контроллерах (купить более дешевые), на откосы ставят ленты 5 и 7 ВТ, а на полочку – 7 и 14 Вт. Определить мощность ленты поможет ее маркировка, которая имеет буквенный и цифровой код, например, SMD 3028

Первые две цифры – это как раз и будет значение мощности.
Важно оценить и общую мощность ленты, которая рассчитывается по всей длине. Посчитав, сколько всего метров ленты вам понадобится, умножьте это число на мощность 1 метра

Исходя из полученного параметра, выбирайте мощность контроллера для ленты.

Разновидности светодиодных лент

Мощность светодиодной ленты

Количество светодиодов на ленте

Кстати, внимательно посмотрите и на то, как лента мигает. Подсветка такого вида способна оказывать и психоделический эффект за счет этого параметра. Не берите ленты, которые мерцают с частотой 0,5 Гц, 2 Гц и 7 Гц. Они могут стать причиной развития эпилепсии.

Лента светодиодная 3528 60 LED/M IP20

Итак, для монтажа подсветки потолка понадобится:

• светодиодная лента в необходимом количестве;
• ПВХ уголок (на него вы будете клеить ленту);
• блок питания;
• карниз, гипсокартон (если на вашем потолке еще не предусмотрены откосы и полочки для размещения подсветки);
• сетевой кабель;
• контроллер;
• коннекторы для соединения отрезков ленты.

Инструмент для монтажа светодиодной ленты своими руками

Это – основной список необходимых материалов. В зависимости от того, как вы планируете монтировать подсветку потолка, вам могут понадобиться и другие предметы.

Установка подвесных осветительных приборов

Нередко центральным источником освещения служит люстра. Она позволяет создать шикарный, богатый интерьер, подчеркнуть статус и хороший вкус владельца дома или квартиры.

Люстра придает интерьеру роскошный вид

Подвесной светильник крепится на потолочный крюк, к которому подводится проводка. Если потолок будет оформлен в виде подвесной или натяжной конструкции, крюк должен быть заранее смонтирован на основном потолке. Сам светильник устанавливается уже после проведения монтажных работ. Место, где будет находиться отверстие, нужно укрепить термокольцом. Осуществляя монтаж потолочных светильников своими руками, помните, что лампы не должны касаться натяжного полотна. Для каждого типа ламп имеются свои нормы расстояния до потолочной пленки. При этом желательно, чтобы сама лампа была направлена в сторону, а не вверх. Также можно применять светильник с плафонами.

Варианты оформления

С применением разного освещения можно выделить в помещение необходимые части или предметы. Дизайнеры по разному подходят к оформлению и благодаря игрой света они делают необыкновенные интерьеры.

Очень часто свет используют при разделении комнаты на разные зоны, это пригодится, если у вас маленькая квартира.

Есть несколько основных типа применения освещения в дизайне квартиры современного общества:

Основное или освещение в квартире для фона. В этом случае свет рассеивается над всей комнате, источником в большинстве случаев бывает люстра.

Локальный свет. Таким способом можно сделать акцент на необходимую зону пространства. При таких обстоятельствах источником применяют предметы дизайна.

Освещение для работы. Применяют для освещения зоны, где вы работаете или учитесь. Применяют для этого варианта специальные светильники с направленным светом.

Свет декора. Неяркий свет применяется для подсветки картин, предметов дизайна.

Для освещения в помещении есть смысл применять данные виды приборов для освещения:

Люстра. Используется для главного освещения. Все чаще от данного вида отказываются.

Заменой люстры бывают точечные светильники. Они регулируются и могут гореть на фоне или выступать как главное освещение.

Светодиодные лампочки. Применяют в натяжных потолках. Играет роль подсветки.

Так – же в качестве приборов освещения могут быть и другие лампы и элементы.

В помещении можно применить один источник освещения или грамотно комбинировать несколько видов. Все зависит от назначения пространства.

Разметка потолка

Перед тем, как сделать точечные светильники в натяжном потолке, и даже до монтажа самого потолка нужно решить, каким образом будут размещаться осветительные приборы

Это правило особенно важно в том случае, если планируется создание многоуровневой конструкции – в таком случае каждый уровень подключается к собственному контуру

Усредненный шаг установки светильников составляет около 1 м, а расстояние от стен – около 60 см. Размещать светильники нужно таким образом, чтобы точки их монтажа не совпадали с багетами натяжного потолка. Оптимальное расстояние между отверстием для точечного светильника и багета составляет 2-3 см.

Люстра в интерьере с натяжными потолками

Это классический прибор для основного освещения в больших помещениях. В обычную комнату подойдет любая модель, которая сочетается с общим стилем. Но для натяжных потолков нужно учитывать особенности материала:

плоские плафоны должны быть оснащены металлическим рассеивателем, который защитит ПВХ-пленку от нагрева, отражая тепло, усилит яркость;
плафоны рекомендуется направлять вниз, чтобы со временем на полотне не появились темные пятна;
при использовании ламп накаливания важно соблюдать минимальное расстояние до потолка — 25 см.

Чаще всего дополнительно устанавливают светодиодные ленты и споты.

Покупая люстру, учитывают её размеры. Правильно определить нужный диаметр помогает формула:

d люстры (см) = (длина помещения (м) + ширина помещения (м)) х 10.

Так, в комнату 3 х 4 метра потребуется источник света величиной 70 см ((3+4) х 10).

Высота люстры должна быть такой, чтобы до пола оставалось не менее 190 см. Определяют оптимальный параметр, разделив высоту помещения на 4. Устройство располагают по центру потолка или посредине функциональной зоны.

Правильное подключение и монтаж

Чтобы подсветка получилась без огрехов и недочетов, следует учитывать некоторые правила.

Правила:

Лента продается в пятиметровых катушках, и, если нужно, она разрезается и спаивается в нужный размер;
Лента осторожно разрезается исключительно по разметке;
Куски ленты паяются по схеме;
Для того, чтобы закрепить ленту светодиодную, используйте двухсторонний скотч, или ленту-самоклейку. Перед поклейкой поверхности обезжириваются, удаляется защитный слой, а сама лента прижимается к необходимому участку.

Монтаж ленты на плинтус отличен от монтажа ленты на стену

Оба варианта используются потребителем

Монтаж ленты на плинтус отличен от монтажа ленты на стену. Оба варианта используются потребителем.

Случается, что блок питания продается без сетевого шнура. Тогда нужно докупить и шнур.

Как правильно паять:

1. Плюс с минусом, когда лента одного цвета;
2. Если лента цветная (RGB), то следует паять контакты V+, R, G и B.

После того, как лента получена нужного размера, нужно подключить трансформатор и контроллер.

На всех этапах работы главный принцип – аккуратность, осторожность и тщательность. Радиус изгиба – не менее 2-х см. Дорожки нельзя изгибать более, чем на 90°

Дорожки нельзя изгибать более, чем на 90°.

Выбор светильника

Современный рынок осветительных приборов имеет достаточно большое разнообразие осветительных приборов, которые могут стать подсветкой для подвесной конструкции из гипсокартона.
В такого рода подвесное устройство можно вставлять следующие осветительные приборы:

• точечные светильники;
• светодиодная лента;
• дюралайт;
• люминесцентные лампы;
• светопроекторы;
• лампы дневного света;
• стандартные люстры;
• комбинированное освещение.

Выбор осветительного прибора, который будет выступать подсветкой на потолке, следует делать по следующим параметрам:

• размеры;
• тип потолочной конструкции (открытый или закрытый);
• наличие утеплителя и шумоизоляции;
• желаемый уровень освещения;
• стоимость прибора;
• функциональная или декоративная роль светильника;
• вариант установки (своими руками или мастером).

Способ установки

Опираться на эти параметры необходимо, ведь каждый вид осветительного прибора предусмотрен для определенных целей и имеет разные технические характеристик. Сделать правильный выбор можно только в том случае, если все правильно оценить. В вышеприведенный список можно включить и ряд других параметров, актуальных в конкретной ситуации.
Например, при использовании светодиодной ленты, вам понадобится докупить специальное оборудование: пульт для дистанционного управления, контролер и т.д.

Диодное освещение для аквариума

Вариантов светодиодных светильников, которые устанавливают для подсветки аквариума – существует масса. Рассмотрим процесс изготовления простой модели. В работе вам пригодятся следующие материалы:

1. Диодная лента.
2. Колба или иная емкость для обеспечения водонепроницаемости ленты.
3. Блок питания и разъемы к нему.
4. Паяльник, силикон, шило, нож.

С разъема для соединения с блоком питания необходимо удалить тыльную часть и зачистить провода. Эти провода нужно подготовить к процессу спайки с контактами диодной ленты.

Провода помещаются в стеклянную колбу с пробкой. Для этого в пробке колбы шилом прокалывается отверстие, через которое пропускаются провода разъема и там запаиваются с контактами ленты. Далее силиконовым составом герметизируется прокол в пробке.

С ленты удаляется покрытие, закрывающее клейкий слой и сама лента наклеивается на стенку колбы. После этого колба плотно закрывается и дополнительно герметизируется силиконом с двух сторон. Вам останется лишь подсоединить готовый светильник к блоку питания, а затем поместить в аквариум.

Практические советы

Освещение в интерьере играет немаловажную роль. Неоновая подсветка становится все более популярной во всем мире и используется для освещения квартир, коттеджей, офисов, торговых и развлекательных центров. Для создания необычной неоновой подсветки требуется фантазия и чувства стиля.

Неоновая подсветка имеет массу преимуществ:

создается мягкое ровное свечение без световых пятен и затемнений, не происходит нагревание, отсутствует какой-либо шум. Неоновая подсветка приятна для глаза. Растущая популярность неоновых потолков в интерьере квартиры обусловлена длительным сроком службы (от 10 до 15 лет), небольшим потреблением энергии (на 5 метров неоновых труб требуется 66 Вт), а также красотой и необычностью, которых можно достичь только при таком освещении. По энергосбережению неон занимает лидирующее место, лишь немного уступая светодиоду. Свет может быть различного оттенка и любой яркости. Обычно неоновые трубки изготовляются на заказ нужной длины и толщины. Их легко спрятать в грамотно разработанном интерьере.

Неоновые трубки редко используются как основной источник света, обычно их назначение – подчеркивать определенные детали интерьера, создавать линии любого цвета и длины. Неоновые трубки имеют удивительную способность принимать самые сложные формы. Обычно их помещают в ниши потолка. Размещение в открытой нише придает свечению рассеивающийся характер, в закрытой – подчеркивающий контуры. При монтировании неоновых труб необходимо оставлять доступ к лампам, так как за годы службы придется несколько раз сменить трансформаторы. Следует отметить, что помощь профессионалов при работе неоновыми трубками необходима, так как процесс этот довольно сложный и требует знания многих нюансов работы неоновых ламп.

Как устроен неоновый свет?
— В трубку из стекла закачивают газ-неон, затем к нему подводят электричество, который и заставляет газ светиться.
Как осуществляется электропитание?
— Питание происходит с помощью трансформаторов, мощность которых зависит от длины трубок.
Каков срок службы неоновой трубки?
— Долговечность трубки зависит от ее качества и колеблется от 10 до 15 лет.
Возможна ли замена сломавшейся трубки?
— Замена возможна, причем не составляет большой сложности. Единственный минус заключается в том, что неоновые трубки обычно изготавливаются на заказ, и при выходе из строя придется изготавливать новую по шаблону или образцу.

Какие выключатели следует использовать для неоновых трубок?
— Выключатели используются любые, но без диммирования. При установке и подключении освещения лучше обратиться к профессионалам своего дела.
Какой свет выбрать для освещения жилых помещений?
— Выбор цвета зависит от интерьера, но предпочтительно для спальных комнат использовать мягкий рассеивающийся свет, в гостиную освещение можно сделать поярче, но не резким и приятным для глаз.

Каковы плюсы использования неонового освещения?
— Неон очень эстетичен, позволяет воплощать самые смелые дизайнерские решения. Трубки могут быть любой формы и длины. Большой выбор оттенков. Нагревается не более 4о градусов, то есть примерно до температуры человеческого тела. Ровное освещение без пятен возможно только при неоне.
Какие минусы у неоновой подсветки?
— К минусам можно отнести высокую хрупкость труб и их дороговизну. Правда, результат того стоит.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная

Встраиваемая

Накладная

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

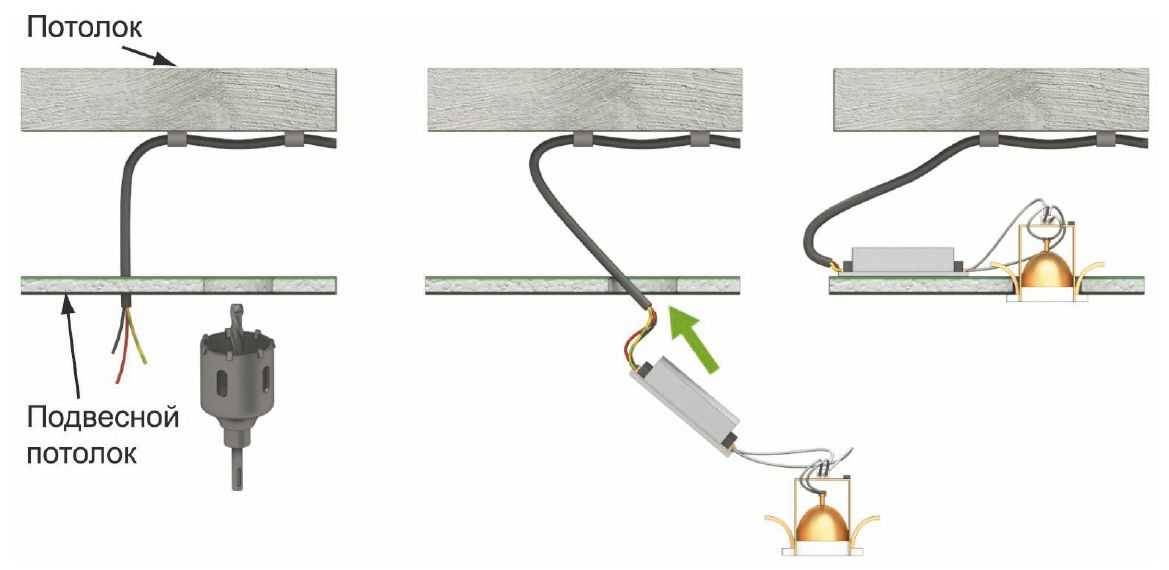

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
