На что необходимо обратить внимание при выборе
Смотреть видео
Покупая трубы из сшитого полиэтилена, следует обратить внимание на:
Метод сшивки. Такие показатели маркируют буквой Е, когда молекулы сшиваются реагентами или облучением. Буква Р указывает на присутствие пероксидов, органосиланты обозначают буквой S, а азот – N. Самая большая степень сшивки у изделий с маркировкой РЕХ– Р. Чаще всего используют для магистралей обогрева. Присутствие защиты от попадания кислорода. Ею является алюминиевый слой или покрытие этиленвинилового спирта
Обратите внимание на защиту от ультрафиолета. Это маркируют – UV( это частичная защита). Показатель UV-1 указывает на полную защиту, а добавление дополнительных стабилизаторов указывают буквами UV-2
Для сети обогрева лучше остановить свой выбор на изделиях с самой высокой степенью защиты, чем она выше, то ниже возможности размножения бактерий в воде. Диаметр. Диаметр у выпускаемой продукции может быть от 10 до 280мм, а толщина стенок от 1,7 до 29,9мм. Для отопительной системы рекомендуют использовать изделия с диаметром от 16 до 20мм
Показатель UV-1 указывает на полную защиту, а добавление дополнительных стабилизаторов указывают буквами UV-2. Для сети обогрева лучше остановить свой выбор на изделиях с самой высокой степенью защиты, чем она выше, то ниже возможности размножения бактерий в воде. Диаметр. Диаметр у выпускаемой продукции может быть от 10 до 280мм, а толщина стенок от 1,7 до 29,9мм. Для отопительной системы рекомендуют использовать изделия с диаметром от 16 до 20мм.
Сферы применения
Полиэтиленовые трубы для отопления, технические характеристики которых идеально подходят для трубопроводов разных назначений, зарекомендовали себя универсальностью и надежностью. Поэтому применяются для:
- Обустройства системы «теплый пол» в жилых и промышленных зданиях;
- Проведения магистрали холодного и горячего водоснабжения.
Такие трубопроводы на протяжении длительного срока эксплуатации работают надежно и без аварий.
Основные преимущества таких водопроводов:
- Длительный сток службы – почти 50 лет. Потому, что все детали изготовлены по самым высоким стандартам.
- Надежность соединений, благодаря тому, что фитинги не требуют вспомогательных уплотнений.
- Универсальность. Трубы устойчивы к большому давлению. Они отлично переносят перепады температур. Это позволяет применить их в частном и промышленном строительстве.
- Небольшие потери давления. Зауженный диаметр этого вида трубопроката компенсируется расширением на срезанном конце заготовки.
- Совместимость. Если нужно, то для соединения однородного и многослойного изделия можно использовать полиэтиленовые или латунные фитинги.
- Абсолютная безвредность. Все элементы изготовлены из натуральных материалов.
- Новые технологии изготовления. Все способы производства этих материалов безопасные и направляются на повышение прочности продукции. Сшивку выполняют действием электронного потока. Поэтому, они лучше других подходят для отопительной сети, для устройства «теплых полов» и для водоснабжения.
- Возможность скрыть разводку. Всю магистраль можно замаскировать штукатуркой в стене или в полу.
Монтаж
Укладка труб из сшитого полиэтилена для отопления производиться таким образом:
- Специальными ножницами отрезается труба нужной длины;
- Выполняется раскалибровка заготовок;
- На заготовку надевается соединительное кольцо;
- При помощи пресса делается соединение.
Почему сшитый полиэтилен лучше полипропилена и металлопластика
Проблема выбора материала беспокоит многих потребителей. И сразу нужно сказать, что полиэтиленовые трубы, технические характеристики которых столь многогранны, являются самым лучшим решением, потому, что:
- При помощи этих труб создаются долгослужащие коммуникации, которые используются больше 50 лет;
- Создавать соединения с такими изделиями удобно и это занимает немного времени. Укладка производится при помощи фитингов без вспомогательных уплотнений;
- Эти трубы очень удобны в хранении, так, как занимают не много места;
- Изготавливают в бухтах, которые не трудно перевозить;
- Абсолютная экологическая безвредность.
Трубы из сшитого полиэтилена для отопления обладают высоким показателем надежности, и длительным периодом использования. Эти изделия отвечают всем стандартам качества, и отлично подходят для обустройства сети отопления, водоснабжения и газоснабжения.
Область применения
Аббревиатура ПНД расшифровывается просто. Этим термином обозначают полиэтилен низкого давления – материал, не боящийся коррозии и являющийся превосходной альтернативой изделиям из металла. В отличие от полипропилена, он более эластичен, менее хрупок и способен выдерживать даже сильные морозы до -50°С. Рабочий диапазон отрицательных температур -20°С, Тогда как полипропилен допускается эксплуатировать лишь при -5°С. Но даже эта температура для него уже является критичной.
Изделия из ПНД химически стойки и не вступают в реакции с окружающей средой, поэтому их широко используют для монтажа трубопроводов холодного водоснабжения, в том числе и при закладке их в грунт. Ведь в отличие от иных пластиков, ПНД обладает повышенной прочностью на разрыв и способен изменять геометрию без потери герметичности.
Ассортимент труб ПНД достаточно велик
Вкус и состав воды, проходящим по ним, полностью сохраняется. Они идеально подходят для проведения газовых коммуникаций и канализационных систем. Из-за повышенной устойчивости к низким температурам незаменимы трубы ПНД и для прокладки наружных систем холодного водоснабжения.
Находит применение полиэтилен высокого давления также в мелиорации. Он используется и в качестве дренажа для отведения грунтовых вод. Еще одним достоинством полиэтилена низкого давления является его цена. Стоит этот полимер гораздо меньше полипропилена.
Повышенные температуры изделия из полиэтилена низкого давления переносят хуже – их допускается эксплуатировать в рабочем режиме до +40°С. Температура же плавления этого пластика составляет 103°С. Поэтому для прокладки водоводов с горячей водой и отопительных систем используется РЕХ (сшитый полиэтилен с поперечно соединенными молекулами) и металлопластик из полипропилена – трубы, имеющие тонкий армированный слой из стекловолокна.
Металлопластиком называют изделия из пластика и стекловолокна
Технические характеристики и особенности монтажа полиэтиленовых труб
Трубы из полиэтилена низкого давления или просто полиэтиленовые изделия применяют только для прокладки холодного трубопровода. Ведь от горячей воды материал сразу же теряет свои эксплуатационные характеристики. Есть ограничения и к монтажу – материал ПНД разрешено использовать только внутри домов или же в траншеях на глубине, где не промерзает земля. При всем этом ПНД изделия являются востребованными из-за дешевизны и легкости монтажа.
Характеристики труб ПНД
Технические особенности
Трубы ПНД изготавливают из полиэтилена низкого давления. Именно свойства этого материала определяют технические характеристики изделий:
- легкость – вес кубического метра ПНД составляет 900 килограмм, что упрощает монтаж труб,
- устойчивость к давлению в десятки атмосфер, граничный предел прочности составляет 3-5 МПа,
- ограничение рабочего температурного режима – при температуре меньше 0°С ПНД стекленеет, а при превышении 40°С – теряет кольцевую жесткость,
- небольшое тепловое расширение – при нагреве до 70°С изделие из полиэтилена низкого давления увеличивается только на три процента.
Сфера применения
Продукция из полиэтилена низкого давления применяются при
- прокладке трубопроводов для транспортировки питьевой или технической воды с температурой до 40°С,
- прокладке трубопроводов для транспортировки газообразных или жидких материалов с температурой ниже 40°С,
- прокладке фекальной или ливневой канализации,
- сооружении короба или изоляционного слоя для электрических кабелей (для этих целей выпускают гофротрубы ПНД).
Важно также, чтобы транспортируемый материал не вступал в реакции с полиэтиленом, был инертным к этому веществу
Нормативы труб ПНД
Допустимые параметры изделий указаны в ГОСТе 18599, изданном в 2001 году. Этот документ регламентирует диаметр и толщину стенок. Эти параметры тесно связаны с типом использованного полимера.
- Разбег диаметра труб из полиэтилена РЕ 33 составляет 10-160 мм при толщине стенок в 2-12 мм. Но такие изделия крайне ненадежны при большом давлении – при нагрузке более 3,2 МПа материал лопнет.
- Использование другого полимера сорта РЕ 100 создает условия для производства изделий больших размеров. Теперь диаметр будет колебаться в пределах от 32 мм до метра с толщиной стенки 1-59 мм. Рабочее давление жидкости в таком трубопроводе допустимо до 10 МПа.
- Сорта полимера РЕ 63 и РЕ 80 позволяет создавать крупногабаритные изделия. При этом допустимый начальный диаметр составляет всего 16 мм с толщиной стенок 2-67 мм. В такой трубопровод газообразный или жидкий носитель подается под давлением 6,3-8 МПа.
Только по диаметру в сортаменте формируется 34 оригинальных изделия. Также выпускается 15 типоразмеров продукции из сорта РЕ 33, 30 типоразмеров из сорта РЕ 63, 34 изделия из сорта РЕ 80 и 26 изделий из сорта РЕ 100. Такое разнообразие продукции позволяет заказчикам подобрать изделие, исходя из необходимых технических характеристик и пропускной способности.
Маркировка
Для упрощения выбора труб ПНД и предотвращения ошибок при их монтаже на внешнюю поверхность изделий наносится соответствующая маркировка:
- название производителя и ГОСТ 18599-2001, по стандартам которого производят изделия,
- используемый сорт полиэтилена,
- величина сортамента, то есть наружный диаметр – например, труба ПНД 25, 32, 50, 63 или даже 225 мм, что обуславливает характеристики и пропускную способность изделия,
- следующее значение обозначает толщину стенки в миллиметрах,
- номинальное рабочее и максимально допустимое давление в МПа,
- дата изготовления и номер партии.
Следует отметить, что изделия маркированы и цветовыми полосами. Желтая указывает на возможность использования трубопроводов для транспортировки газа, а синяя обозначает прокладку водопроводных сетей.
Зачастую мерные отрезки ПНД труб составляют 5-24 метров. Хотя полиэтиленовые водопроводы диаметром до 180 миллиметров реализуются в бухтах протяженностью 30−40 метров, а иногда и до 0,5 километра – такие водопроводные сети делают с минимальным количеством соединительных муфт, что удобно при сооружении сети наружного водовода.
Преимущества
Несмотря на ряд ограничений, такие изделия обладают весомыми преимуществами.
Технические характеристики и особенности монтажа полиэтиленовых труб Качественные и недорогие трубы ПНД применяют для прокладки водопроводов, транспортировки газа и изоляции электрокабелей.
Что такое SDR и ПЭ?

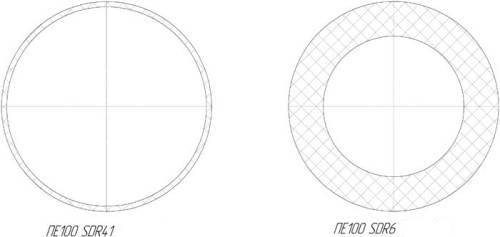

SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.
После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.
Материалы имеют некоторые различия:
- ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
- Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
- Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
- На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект
Совет от профессионала: Может сложиться мнение, что раз полиэтилен 100-той марки более надежен, стоек и дешев, лучше применять только его. Однако на практике каждый вид труб нашел свое оптимальное применение. Рассмотрим их более подробно.
Обзор видов
Трубы типа ПЭ представлены тремя основными разновидностями:
- низкого давления (ПНД);
- высокого давления (ПВД);
- изделия из сшитого полиэтилена (PEX).
Трубы низкого давления
ПНД труба
Трубопровод из полимерного материала низкого давления может применяться на участках с небольшим уровнем нагрузок, т. к. коммуникации отличаются невысокой прочностью. И производятся они в условиях низкого давления.
- Применение: напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали.Цветовое исполнение: черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды. Трубные изделия для технического применения и канализации не имеют цветных полос.
- Срок службы до 50 лет
- Гибкость: высокая
- Рабочие температурные показатели -20 до +40°С.
- Максимальные температурные показатели -70 до +80°С.
- Размер сечения: стандартное исполнение — до 120, встречаются до 150.
- Показатели давления: 6-25 атм.
- Прочность: до 38 МПа
- Взаимодействие с агрессивными средами: не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
- Способы монтажа: раструбное, фитинговое, электросварное соединение.
- Выпускаемые размеры, м: бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.
Трубы низкого давления не рекомендуется применять при монтаже напорных систем, подверженных воздействию высоких нагрузок. Такой вид изделий больше подходит для монтажа безнапорных систем. Тогда не придется искать методы компенсации недостатков материала. Альтернативный вариант – производство труб данной категории, но с более существенной толщиной стенок. Это позволит компенсировать нагрузку на материал.
Трубы высокого давления
ПВД труба
ПВД расшифровывается как пластик (полиэтилен — ПЭ) высокого давления, но на самом деле – это пластик с низкой плотностью, который изготавливается методом экструзии под высоким давлением. Так же для обозначения пластика высокого давления применяются аббревиатура ПЭВД, ПЭНП и LDPE.
Для изготовления труб по ГОСТу используется два вида полиэтилена : ПВД-108 и ПВД-158.
- ПВД-108 — считается лучшим материалом для трубного производства. Этот полиэтилен обладает антикоррозийными свойствами, не подвержен гниению и разрушению.
- ПВД-158 — применяется для изготовления тонкостенных изделий. Разница между полимерами в том, что первый — более жёсткий и прочный материал, а второй более гладкий и почти не содержит вкраплений.
Такие трубы более устойчивы к механическим повреждениям, воздействию предельного давления, а потому такие изделия применяются при монтаже напорных систем. Они отличаются более высокой прочностью, способны выдерживать нагрузки, создаваемые в напорных системах насосным оборудованием высокой мощности.
- Плотность – 900-935 кг/м³.
- Температура плавки – 105 — 115⁰С.
- Температурный минимум – (-120⁰С).
- Предельные рабочие температуры – от -45 до 70⁰C.
- Коэффициент относительного удлинения (растяжения, пластичности) в зависимости от модификации полиэтилена – 50 – 600%.
- Стойкость к деформации, разрыву и удару. Ударопрочность – 10 – 17 мПа.
- Гладкость поверхности.
- Воздухо- и влагонепроницаемость.
- Максимальное рабочее давление контура – 2,5 мПа (25 атфосфер).
Недостатком является повышенная хрупкость, что на фоне прочности создает противоречивые впечатления об изделии. Однако, если эксплуатировать его в нормальных условиях, не подвергая механическим нагрузкам, можно избежать образования дефектов на поверхности.
Трубы из сшитого полиэтилена
Труба из сшитого полиэтилена
Главными характеристиками является прочность, способность выдерживать предельные значения давления (до 20 атм). На практике оказывается, что коммуникации из сшитого полиэтилена хорошо переносят температуру до +95°С.
Чтобы повысить прочность, улучшить характеристики, производят металлопластиковые трубы из сшитого полиэтилена. Они содержат армирующий слой, который повышает жесткость изделия. Но и есть один недостаток – сложность монтажа. Так, метод сварки применятся редко, т. к. требуется использовать специальный инструмент, который поможет удалить твердую прослойку. Однако можно рассмотреть методы:
- применение фитингов;
- использование клея.
Нормативные документы
Очевидно, что проектирование и строительство газопроводов из полиэтиленовых труб и стали должно опираться на некие нормативные документы, по которым эти трубы производятся. На какие именно?
Полиэтилен
Газовые трубы из полиэтилена производятся согласно требованиям ГОСТ Р 50838-2009.
Изучим основные моменты документа.
- Максимальное рабочее давление полиэтиленового газопровода не может превышать 1,2 МПа. Максимальная температура газа – всего 40 С.
- Номинальный наружный диаметр труб варьируется от 16 до 630 миллиметров. Толщина стенок привязана к параметру SDR (так называется отношение диаметра к стенке, характеризующее прочность трубы на разрыв) и может составлять от 2,5 до 52,7 мм.
- При диаметре до 200 мм труба может поставляться в виде бухты или катушки, при большем сечении – только в прямых отрезках. При этом длина прямого отрезка может составлять от 5 до 24 метров.
Газовая полиэтиленовая труба маркируется продольной желтой полосой.
Сталь
Для стальных труб параллельно действую несколько документов.
- Стальные водогазопроводные сварные трубы производятся по ГОСТ 3262-75.
- Сварные изделия для магистральных газопроводов – прямошовные и спиральношовные – изготавливают согласно ГОСТ Р 52079-2003.
- По ГОСТ Р 52568-2006 производят бесшовные, прямошовные и спиральношовные трубы для газовых магистралей, оснащенные защитными покрытиями.
Какую информацию можно найти в этих стандартах?
ГОСТ 3262-75
ВГП трубы – прямошовные сварные, то есть изготавливаются путем сворачивания в вальцах прямой плоской заготовки и последующего проваривания продольного шва.
Они поставляются в прямых отрезках от 4 до 12 метров. Длина может быть немерной, мерной или кратной мерной с припуском на каждый рез, равным 5 мм.
Диапазон диаметров – от 6 до 150 мм. Трубы делятся на легкие, обыкновенные и усиленные; эти категории вполне предсказуемо различаются толщиной стенок.
Трубы ВГП на складе.
В рамках стандарта изделия производятся как из черной стали, так и с защитным цинковым слоем.
ГОСТ Р 52079-2003
В рамках этого стандарта производятся трубы для магистралей с огромным избыточным давлением. Причина понятна: насосные станции должны преодолеть огромную потерю напора, проистекающую из значительной протяженности магистралей.
Для магистральных газопроводов характерна огромная протяженность.
Изделия могут изготавливаться тремя способами:
| Диапазон диаметров, мм | Способ изготовления |
| 114 – 530 | Сварка плоской заготовки одним прямым швом с помощью высокочастотной сварки |
| 159 – 1420 | Сварка плоской заготовки спиральным швом с помощью дуговой сварки с использованием флюса (ДСФ) |
| 530 – 1420 | Сварка плоской заготовки с помощью ДСФ с одним или двумя прямыми швами. |
Толщина стенки может варьироваться от 8,21 до 40 мм, рабочее давление достигает 9,8 МПа (100 кгс/см2). Рабочая температура окружающей среды может опускаться до -60 С.
В общем случае трубы поставляются отрезками немерной длины от 10,5 до 12 метров; по согласованию с заказчиком, впрочем, возможна поставка отрезков мерной длины.
ГОСТ Р 52568-2006
Диапазон диаметров полностью соответствует таковому в рассмотренном выше документе – от 114 до 1420 мм. Способы изготовления уже упоминались: бесшовные, прямошовные и спиральношовные сварные.
Производство бесшовных труб.
Ключевое отличие этих труб от произведенных по ГОСТ Р 52079-2003 – наличие защитного покрытия. Тот или иной его тип применяется в зависимости от условий использования.
| Номер | Конструкция | Вид | Область применения | Диаметры, мм | Эксплуатационный диапазон температур, С |
| 1 | Трехслойный полиэтилен (3ПЭ) | Нормальное | Подземные трубопроводы в умеренной и холодной климатических зонах | 114 – 1420 | -40 – +60 |
| 2 | 3ПЭ | Теплостойкое | Подземные трубопроводы в жарких климатических зонах | 114 – 1420 | -50 – +80 |
| 3 | 3ПЭ | Специальное | Трубопроводы с прокладкой горизонтальным бурением | 114 – 1420 | -60 – +60 |
| 4 | Двухслойный полиэтилен (2ПЭ) | Нормальное | Трубопроводы неответственного назначения | 114 – 820 | -50 – +60 |
| 5 | Трехслойный полипропилен (3ПП) | Нормальное | Подводная, подземная прокладка | 114 – 1420 | -10 – +80 |
| 6 | 3ПП | Морозостойкое | Районы Крайнего Севера | 114 – 1420 | -20 – +80 |
| 7 | 3ПП | Специальное | Горизонтальное бурение, протаскивание | 114 – 1420 | -20 – +110 |
| 8 | Двухслойный полипропилен | Нормальное | Повышенная температура продукта | 114 – 820 | -10 – +110 |
| 9 | Однослойное эпоксидное покрытие | Нормальное | Подземная прокладка | 114 – 820 | -20 – +80 |
На фото – магистральные трубы с защитным покрытием.
Как расшифровать маркировку труб ПНД?
За последние несколько лет особой популярностью при обустройстве различных систем подачи жидкостей и газа стали пользоваться материалы из полиэтилена низкого давления.
Производители, занимающиеся выпуском подобного рода продукции, наносят на них определенные показатели, которые помогают понять потребителям, для чего предназначен представленный товар, а также, какие его технические характеристики.
Полиэтиленовая продукция имеет весьма широкий спектр применения – от систем коммуникаций, до водоснабжения, прокладки газопроводов и силовых линий. Она зарекомендовала себя, как наиболее практичная и долговечная, позволяющая обустраивать сети различного назначения. Поэтому ассортимент товаров из полиэтилена низкого давления очень велик.
Среди всего этого разнообразия выбрать подходящую продукцию возможно, если узнать заранее, что означает маркировка труб ПНД. Расшифровка этих символов позволяет понять, подходит ли данная форма для конкретных условий.
Технические характеристики указываются в виде комбинации символов на поверхности (цифр, букв, слов). При этом, не наносится само слово «труба пнд».
Маркировка на трубе включает в себя несколько показателей. Основные и обязательные это:
- марка исходного сырья (полиэтилен ПЭ100, 80 или 63),
- серия,
- назначение (область использования коллектора): техническая/питьевая (трубы ПЭ для холодной воды),
- номер ГОСТа, регламентирующего производство,
- обозначение SDR с числовым значением,
- наименование компании-производителя, номер партии, линии (не всегда).
Каждая труба ПНД, маркировка и характеристики которой наносятся методом тиснения либо печатью на специальном устройстве, для упрощенного определения сферы ее применения оснащается полосами разных цветов.
- Желтая полоса вдоль всего изделия указывает на то, что материал подходит для транспортировки газа,
- Голубая или синяя продольная полоса – маркировка ПНД труб для воды,
- Без цветной полосы реализуются товары, которые могут применяться при прокладке магистралей технического назначения.
Как понять значения показателей?
Все коллекторы изготавливаются в соответствии с типоразмерами по ГОСТ 18599-2001. В зависимости от размеров, могут меняться показания рабочего давления изделий (между 5 и 16 МПа). Диаметры отверстий их также бывают разными. Этот показатель указывается на внешней стенке вместе с другими значениями в виде значка Ø. Он может варьироваться в пределах 16-200 мм при толщине оболочки 1,5-14,6 мм.
Реализуются такие материалы бухтами (обычно по 100, 200 м), но могут продаваться отдельными отрезками (от 6/12 м). Общий метраж бухты зависит от диаметра
Маркировка ПНД труб по SRD обозначает серию изделий с определенными параметрами прочности. SRD (Standard Dimension Ratio) определяется соотношением внешнего диаметра коллектора к толщине его стенок. Он позволяет понять, каким может быть максимальное давление внутри системы, чтобы его выдержала его оболочка.
Высокое числовое значение SDR означает, что коллектор может использоваться при низком давлении на стенки. И наоборот, чем ниже показатель, тем больше может быть давление.
Все они эксплуатироваться при определенной температуре, так как есть конкретная максимальная температура, при которой материал теряет свою прочность или начинает плавиться (+60⁰ – +80⁰). И, если под подачу холодной воды могут использоваться ПЭ 100 (или хотя бы ПЭ 80), то для горячего водоснабжения должны использоваться изделия с особыми техническими параметрами, которые определяются буквами ПЭ-РТ.
Рынок полиэтиленовой продукции представлен самыми разнообразными изделиями, которые отличаются техническими характеристиками. Представление о том, что это за коллектор, а также, где он может применяться, помогает составить именно расшифровка символов на его оболочке. Знание этих показателей поможет получить максимально эффективные решения при обустройстве систем водоснабжения, газопроводов, канализаций, подачи/транспортировки других материалов.
Как расшифровать маркировку труб ПНД? Маркировка ПНД труб по SRD (Standard Dimension Ratio) помогает определить прочность изделий, а также максимально допустимое давление внутри коллектора.
Примеры
Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:
- ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
- ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
- ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.
