Вентиляционный диффузор — назначение, применение, установка

Что такое диффузор для вентиляции, его виды и квалификация

Данные механизмы подразделяют на регулируемый и не регулируемый тип. Их главная работа – это смена направлений потока воздуха. Устанавливаются в приточные и вытяжные каналы вентиляционной системы. В приточном варианте устройство равномерно распределяет воздушные массы в помещении, в вытяжном варианте предназначены для вывода отработанного воздуха в атмосферу.

Диффузорные решетки выпускаются и подразделяются 2 основных форм:

  • круглые;
  • квадратные или прямоугольные.

Квадратный круглый диффузоры для вентиляции

По материалам их подразделяют:

  • пластиковые;
  • алюминиевые;
  • стальные.

Каждая разновидность имеет свои преимущества. К примеру, стальные диффузоры обладают большей прочностью и долговечностью. Нередко такие решетки выпускаются как дизайнерская отделка помещения. Достоинством пластиковых устройств – это устойчивость к повреждению коррозией, легкие, достаточно долговечны и возможно исполнение дизайнерского решения отделки комнаты с помощью пластиковой решетки.

Некоторые детали выпускаются с повышенной влагостойкостью для помещений с повышенным уровнем влажности. Еще одним отличием, помимо цвета, размера и материалов, обеспечение разных форм и направлений подачи воздуха. По этой характеристики они подразделяются:

  1. Вихревые устройства. По форме вихревой диффузор вентиляции выпускается круглым и квадратным. Для установки на обратную сторону приточного типа вентиляционной системы, устройство дополнительно оснащается с помощью кольца и крыльчатки (при ее отсутствии, прибор устанавливают при помощи винта). Закрепление на стену или потолок производится на кронштейн или с помощью фланцевого метода соединения. Регулируемые модели оснащаются оборудованием для изменения величины и направления движения массы воздуха. Для создания максимального уровня комфорта в больших помещениях, применяют установку анемостата.

  2. Щелевые диффузоры регулируют углы попадания в помещение воздушного потока. Эти устройства наиболее компактны и не заметны в интерьере комнаты. Отверстия на стене незаметны, потолочные детали выполняются всех форм, а для маскировки их располагают за отделкой декоративного потолочного покрытия. Все помещения с высотой потолков свыше 2,5 метров могут оборудоваться таким устройством распределения потоков воздуха.

Выпускаются распределители с декоративным покрытием, изготовленные из различных основных видов материалов. Срок службы зависит от выбранного материала диффузора и его качественно выполненного покрытия. Эта же величина оказывает влияние и на цену данного распылителя. Наиболее дорогие – это авторские покрытия для индивидуального использования.

При монтаже необходимо надежно герметизировать соединение с помощью торцевого уплотнителя. По работе и форме, данные диффузоры не имеют различий. Способы для монтажа устройства применяют различные. На это влияет планировка здания и комнаты, некоторых особенностей в устройстве потолочного перекрытия. Выполнить установку вполне по силам каждому мужчине способного держать перфоратор и шуруповерт в руках, экономя средства семейного бюджета.

Что представляет собой диффузор и как работает

Вентиляционный диффузор – это прибор, который обеспечивает циркуляцию воздуха в помещении. Не смотря, на такое сложное название, этот вентиляционный элемент имеет несложную конструкцию и его можно самостоятельно установить в доме. Большинство таких приборов имеют привлекательные формы и легко вписываются в любой интерьер жилищного помещения. Причины установки диффузора в жилых помещениях имеют достаточно разный характер:

  • в помещении сделаны подвесные потолки, которые нарушают процесс вентиляции;
  • в доме повышена влажность воздуха;
  • в помещении курят, и как известно никотиновый дым негативно влияет на здоровье и т.п.

Вентиляционный диффузор проводит приток и отток воздуха в помещении, при этом производится минимальная потеря тепла, что считается очень выгодным для пользователей.

Для эффективной вентиляции любого помещения необходимо чтобы подаваемый воздух шел не струей, а расходился в разные стороны. Если воздух поступает одной струей, то, в комнате появляются сквозняки, которые негативно воздействуют на людей со слабым иммунитетом. Кроме того, проветривается лишь небольшой участок комнаты по ходу движения струи. Чтобы избежать этого явления, необходимо рассеять струю, заставляя ее охватить все помещение. Эту задачу и выполняют диффузоры для вентиляции. В зависимости от модели исполнения, они разбивают струю различными способами, основные из которых: рассеивание и завихрение.

Как работает диффузор

Не менее важен этот эффект и для вентиляции вытяжного типа. Вентиляционное отверстие создает разряжение, однако, чем сильней меняется направление движения молекул воздуха относительно направления канала, тем меньше воздуха поступает в него. Из-за этого Основная масса воздуха поступает параллельно каналу, то есть формируется та же самая струя.

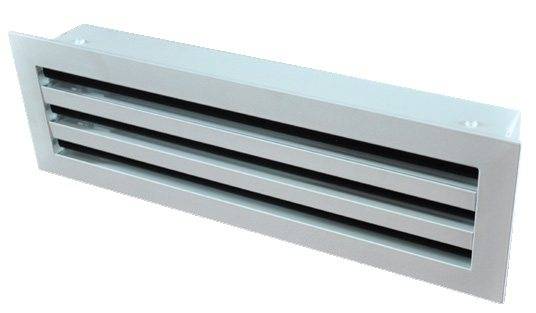

Щелевой настенный диффузор

Диффузоры для вентиляции вытяжного типа работают так же, как и устройства, подающие воздух, благодаря этому проветривается максимальная площадь помещения. Устройства, рассеивающие поток, не позволяют формироваться единой струе, ведь разряжение на их выходе формируется в разных направлениях. Вихревые устройства также забирают воздух по кругу, благодаря чему исключено формирование единой струи. Все это приводит к качественному удалению воздуха из помещения. Кроме того, диффузор систем вентиляции вытяжного типа рассеивает и входящий поток воздуха.

Диффузор на воздуховоде

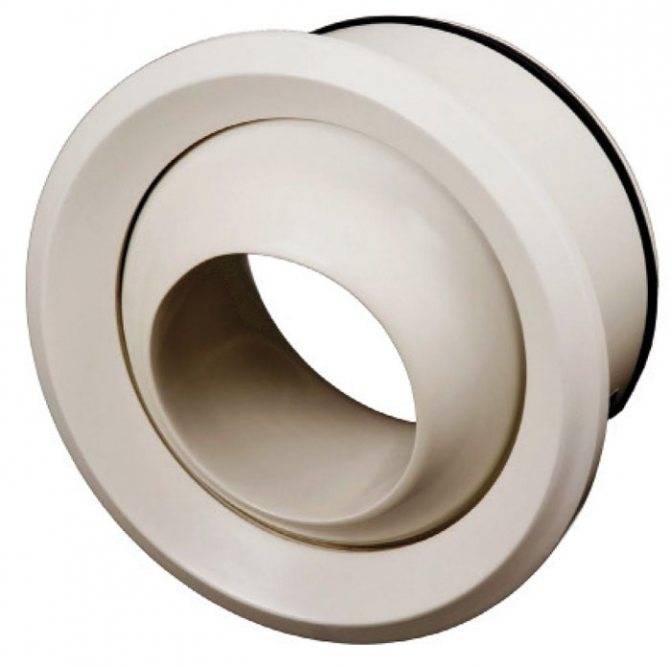

Сопловые диффузоры предназначены для создания узконаправленного потока воздуха. Их используют, если необходимо подать воздух на большое расстояние, но проложить воздуховод туда невозможно. В какой-то мере к диффузорам можно отнести и различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают входящий или исходящий поток воздуха. Существуют также диффузоры, которые позволяют изменять скорость подачи или удаления воздуха. Эта функция реализована с помощью механического привода.

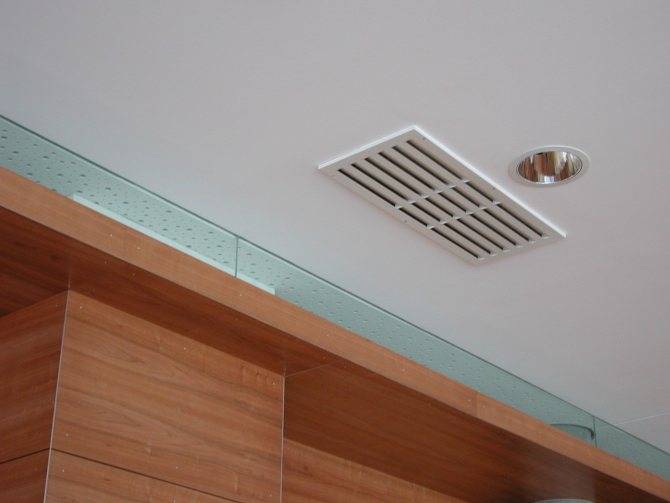

Диффузор на подвесном потолке

Диффузоры в кондиционировании

Предназначение таких приспособлений — равномерное распределения воздушных потоков от кондиционера либо вентилятора через воздушные каналы в помещение.

Разница между диффузором и вентрешеткой

Разница между этими приспособлениями лишь в конструкции и интенсивности движения воздуха.

Во время расчета и проектирования оборудования для рассеивания воздушных потоков учитывается циркуляция воздуха. Поэтому расположение лопастей и перегородок конструкции проводится так, чтобы потоки воздуха максимально эффективно перемешивались и равномерно распределялись по пространству комнаты.

Диффузор, как и вентиляционные решетки, способствует более интенсивному притоку воздуха к воздуховодам от кондиционера, только делает это в более замедленной и плавной форме.

Критерии выбора

Даже если вы решили, какой тип устройства из перечисленных подходит для вашей кухни, все же необходимо вооружиться дополнительными знаниями по технической части.

Производительность

Согласно строительным и санитарным нормам для каждого помещения рассчитан коэффициент, при помощи которого можно определить, какой объем воздуха должен заменяться свежим за одну единицу времени.

Чтобы рассчитать мощность вентиляционного прибора, вытяжка, встраиваемая в потолок, или настенная, объем кухни умножают на коэффициент замены воздуха. К полученному результату добавьте 15% — сопротивление фильтров и потеря мощности на изгибах воздуховода.

Уровень шума

Вытяжной вентилятор, который является незаменимой частью кухонной вытяжки, не должен издавать шум свыше 40-50 Дб. Некоторые устройства, с целью повышения мощности, оснащены сразу несколькими такими вентиляторами. Если ваша кухня может похвастаться площадью или высокими потолками, будьте готовыми, что уровень шума от работающего вентиляционного аппарата повысится.

Фильтры. Начнем с того, что жироулавливающий фильтр идет в комплекте со всеми видами вытяжек. Но он бывает многоразовым (стальной, алюминиевый) и одноразовым (пластик, синтепон и флизелин). Угольные, как уже упоминалось, устанавливают на рециркуляционные вытяжки для задержания посторонних запахов. Последние фильтры относятся к одноразовым. То есть, срок службы их достаточно короткий.

Панель управления

Ползунковые переключатели экономны с финансовой точки зрения, но не отличаются долговечностью, быстро «зарастают» жиром. Кнопочная панель — оптимальный и не слишком дорогой вариант. На «продвинутых» вытяжках устанавливается сенсорная панель.

Конструкция и внешний вид. Подвесная вытяжка — наиболее дешевый и удобный вариант для кухни, где нет возможности подключить ее к вентиляционному каналу. Встраиваемая модель подходит для компактных кухонь: небольшие габариты, металлический фильтр выдвижного типа. Купольная вытяжка напоминает по форме раскрытый зонт, монтируется на стене или на потолке.

Вытяжка со встроенной подсветкой — популярный вариант среди потребителей

Монтаж вентилятора в подвесной потолок

Установка вентиляционного оборудования в подвесной потолок выполняется после прокладки воздуховодов и электрических кабелей к месту монтажа прибора

Не менее важно на подготовительном этапе правильно выбрать мощность диффузора, чтобы после установки он справлялся с возложенными на него задачами

Выбор прибора по мощности

Для подбора вентилятора по мощности необходимо знать объем помещения и его назначение, а также кратность воздухообмена, которая указывает на количество обновлений воздуха в помещении в течение определенного промежутка времени. Кратность воздухообмена находят по СНиП 2.08.01-89. В этом нормативном документе есть раздел «Вентиляция», в нем находим пункты 4.1-4.17, где и говорится об определении этого показателя.

Мощность вентилятора для ванной комнаты рассчитывают в такой последовательности:

  1. Находим объем помещения, умножив его длину, ширину и высоту. Все параметры берем в метрах. Результат получаем в кубометрах.
  2. В указанном разделе СНиПа находим таблицу с указанием максимальной кратности воздухообмена для помещений разного назначения. Находим строчку с параметрами для ванной комнаты. Это число равно 10.
  3. Теперь рассчитываем мощность вентилятора. Для этого объем ванной умножаем на 10. Получаем число, которое измеряется в кубометрах в час. Подбираем диффузор с мощностью равной этому числу или немного его превышающей.

Мощность диффузора для санузла рассчитывается с учетом числа посадочных мест. На одно такое место требуется мощность вентиляционного оборудования в 40-50 м³/ч. Причем если вентиляционные каналы в стенах помещения засорены или работают не на полную, то мощность на одно посадочное место увеличивают до 100-150 кубометров в час.

Последовательность монтажа

В процессе сборки подвесного потолка на базовом потолке отмечают место установки потолочного диффузора. К этому месту прокладывают воздуховод. При сборке каркаса подвесной потолочной конструкции в месте монтажа прибора обрешетку усиливают дополнительными рейками из древесины или оцинкованными профилями.

После установки подвесного потолка в предполагаемом месте установки диффузора высверливают или прорезают отверстие по размерам прибора. Для сверления дыры заданного диаметра используют бур или перфоратор. В отверстие монтируют патрубок, а потом устанавливают вентилятор и подключают его к электроснабжению.

Для крепления агрегата к каркасу используют саморезы. После установки проверяют работоспособность устройства. Теперь можно устанавливать декоративную накладку. Она создаст привлекательный внешний вид прибора со стороны помещения.

Способы монтажа

Практикуются три способа подключения диффузора в вентиляцию:

  • В существующее вентиляционное отверстие в стене;
  • К жесткому или гибкому материалу воздуховода;
  • Использование в качестве промежуточного звена между изделием и внутренним выходом вентиляции камеры статического давления.

Все модели воздухорассеивателя конструктивно имеют средства для фиксации при присоединении. Это защелки или отверстия для саморезов.

При креплении к жесткому материалу параметры конструкции и входного изделия должны совпадать с тем, чтобы изделие можно было установить в проем. Используется тройник разветвитель, который вставляется в трубу вентиляции. Устройство подсоединяется к третьему, свободному выходу. При этом отвод тройника выбирается необходимого для прибора размера. Чтобы их было удобно соединить. О надежной фиксации укажут защелки, которые при фиксации издают характерный звук.

Для подвесных потолков крепление происходит по типу встраиваемых светильников. Модели большого веса устанавливаются при помощи подвесов или шпилек к настоящему потолку или саморезов.

При подсоединении рассеивателя к мягкому металлическому рукаву или гофре в первую очередь из вентиляционного канала вытаскивается гибкий металлический конец. Далее изделие подсоединяется к нему. Затем гофра возвращается обратно в отверстие, следом за ней вводится диффузор. Конец ввода закончится характерным щелчком, что означает срабатывание защелок. Рассеиватель должен соединиться с отверстием в потолке или стене равномерно. Щелей оставаться не должно.

Камера статистического давления или адаптер пресекает слишком активное вентилирование. Но монтируется в достаточно большой промежуток между настоящим и подвесным потолком. То, что они «крадут» высоту потолка является недостатком их применения. Плюсом же является отсутствие сквозняков. Принцип ее полезного действия в равномерном перемешивании в резервуаре камеры воздушных потоков и ровная подача его через поверхность решетки.

Внешне конструкция является параллелепипедом, отверстие для диффузора находится снизу. Сбоку или сверху находится отверстие для вентиляционной трубы различного по форме размера.

Адаптеры бывают разных моделей: со съемным фильтром, с поворотным клапаном, с рассекателем воздушных масс. Стандартные адаптеры изготавливаются из пластика или стали.

В системе вентиляции диффузоры выполняют определенную немаловажную функцию. Нередко их считают несущественными элементами системы. Но это мнение ошибочно, потому что правильная организация движения воздушного потока, за что отвечает этот элемент системы, определяет функциональность системы в целом.

Установка диффузора в мягкий канал

  • Для начала нужно достать рукав из отверстия в стене и прикрепить к нему прибор для рассеивания воздушных потоков.
  • Затем, рукав помещается в канал, а за ним и агрегат.
  • Когда система начала соприкасаться с поверхностью стены нужно зафиксировать приспособление. Для этого необходимо потребуется потихоньку, не прилагая особых усилий надавливать на диффузор до тех пока не сработают механизмы крепления.
  • Убедиться в отсутствии дефектов монтажа (выступы, неровности над поверхностью стены).

Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)

  • Изначально нужно подготовить отверстие, в котором будет установлен агрегат для рассеивания потоков воздуха. Для этих целей рекомендуется использовать трубу, параметры которой будут соответствовать размеру диффузора.
  • Сам проем в стене можно выполнить из трубы. Для этого нужно отмерить длину отверстия от внешней стенки к внутренней, затем подогнать под эти размеры трубу.
  • Подогнанную трубу вставить в отверстие и установить в нее прибор по вышеописанному принципу.
  • Крепление трубы к отверстию можно осуществить с помощью пены для монтажа.

Если в комплектующие детали диффузора не входят защелки для крепления их можно заменить клеем, анкерами, герметиком либо саморезами.

Диффузоры для натяжных потолков: виды, установка

Диффузоры для натяжных потолков помогают в обеспечении вентиляции помещения. Также они служат в качестве декора, так как эти приспособления будут видны всем окружающим. Перед установкой диффузора потребуется провести ряд подготовительных работ. В данной статье мы подробно рассмотрим виды потолочных изделий для натяжных потолков, а также расскажем про способы их монтажа.

  • Для чего используются диффузоры
  • Альтернативы потолочным диффузорам
  • Виды потолочных конструкций
  • Диффузоры для натяжных потолков
  • Инструменты для установки потолочного диффузора
  • Крепление диффузора для натяжного потолка

Классификация

Сегодня вентиляционные диффузоры доступны в широком ассортименте. Они различаются по нескольким параметрам.

По материалу корпуса

Пластиковый. Простые и легкие устройства. Они не гниют и не ржавеют и бывают разных форм и цветов. Они недорогие, но не уступают металлическим изделиям.

Металл. Считающиеся более надежными, они долговечны и прочны. Но их большой вес может привести к проблемам при установке.

Цены на продукцию выше, чем на пластмассовые аналоги. Когда корпус охлаждается, на металле появляется конденсат, поэтому стальные модели не следует использовать в системах кондиционирования воздуха.

Сделано из дерева. Индивидуально изготовлены для таких помещений, как ванные комнаты, сауны, подходят для деревянных интерьеров.

По форме

Продукция разделена на круглые, квадратные и прямоугольные формы.

Несмотря на это разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Снабжение воздухом. Воздухозаборники устанавливаются в системе приточного воздуха и предназначены для обеспечения чистого воздуха, распределяя его по всему помещению.

Вытяжка воздуха. Они используются для вытяжки загрязненного воздуха. Эти устройства помогают быстро проветривать помещение, собирая воздушные массы со всей площади.

Приточные и вытяжные устройства. Эти универсальные модели используются для более продуктивного притока и вытяжки воздушных масс. Они улучшают циркуляцию через всю вентиляционную систему.

Тип сопла. Этот тип воздухораспределителя создает узкий воздушный поток. Они используются, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные диффузоры — это наиболее часто применяемые прикрепленные к потолку вентиляционные диффузоры.

Подвальное помещение — используется довольно редко и только там, где приток происходит через подвал.

Настенный монтаж — монтируется на стену, например, в помещениях с герметичным стеклом, где циркуляция воздуха затруднена.

Конструктивные особенности

Вихрь. Внутри агрегата находятся лопасти, создающие вихри в воздушном потоке. Такая конструкция обеспечивает интенсивное движение воздушных масс. Подходит для быстрого и эффективного удаления отработанного воздуха, например, в ванных комнатах. Может создавать сквозняки, но может быть устранен путем установки камеры статического давления.

Воздухозаборник имеет ось с лопастями, которые могут вращаться или быть неподвижными. Имеются регулируемые и нерегулируемые.

Джет. Устройства пропускают воздух и образуют струю. Это увеличивает интенсивность воздушного потока и увеличивает дальность поездки.

Разъемные устройства. Эти устройства имеют форму щелей, через которые проходит воздух. Количество и размеры щелей зависят от условий эксплуатации. Они могут использоваться как для приточного, так и для рециркулирующего воздуха.

Линейный. Они выглядят как вытянутый прямоугольник с несколькими щелями, почти невидимый изнутри.

Перфорированный. У них большое количество перфораций для рассеивания воздуха.

Во избежание сквозняков также устанавливаются адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения струи приточного воздуха к выходным отверстиям диффузора.

Но при их установке необходимо учитывать, что в связи с их размерами им требуется дополнительное пространство для установки.

Доступны адаптеры:

  • со съемным фильтром — для дополнительной очистки воздуха
  • с дроссельным клапаном — регулирует поток воздуха.
  • с диффузором воздуха — обеспечивает равномерное распределение особенно мощных потоков.

Материал — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

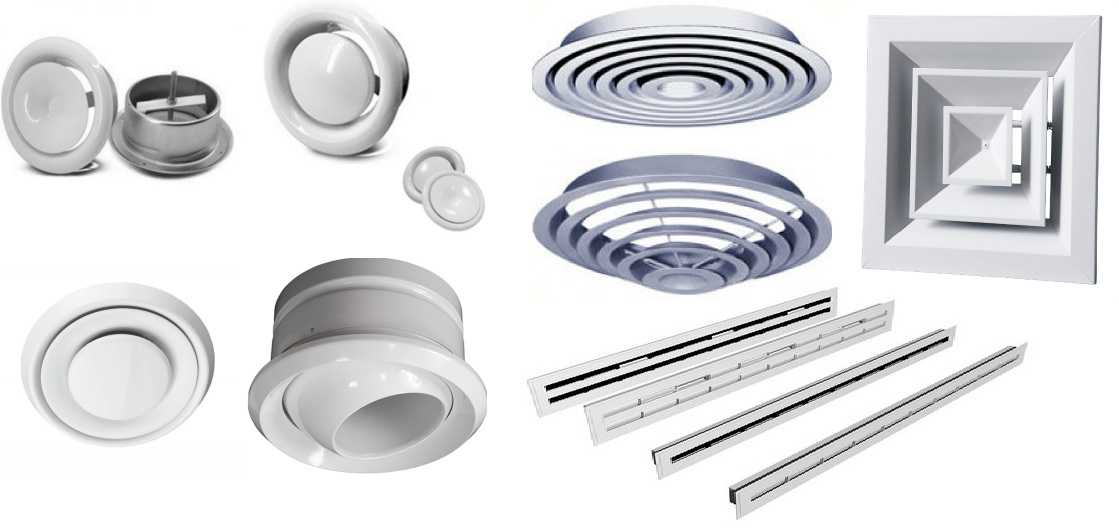

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

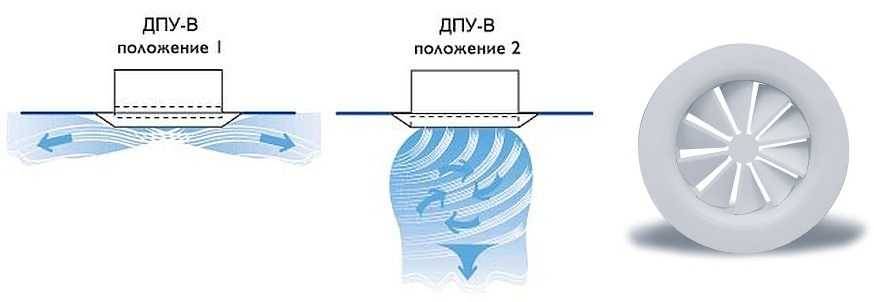

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

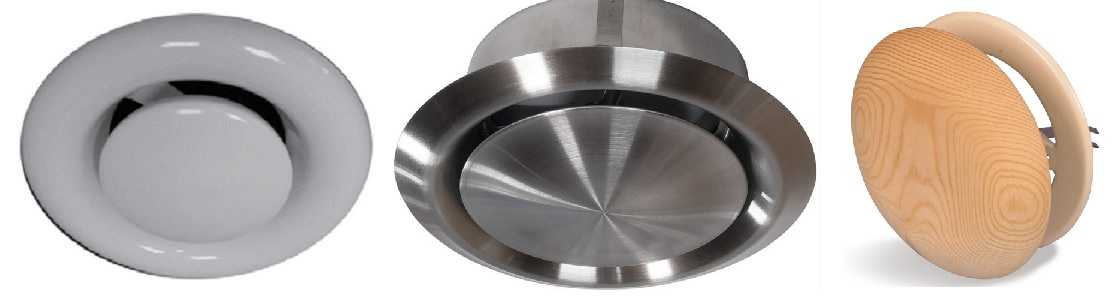

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

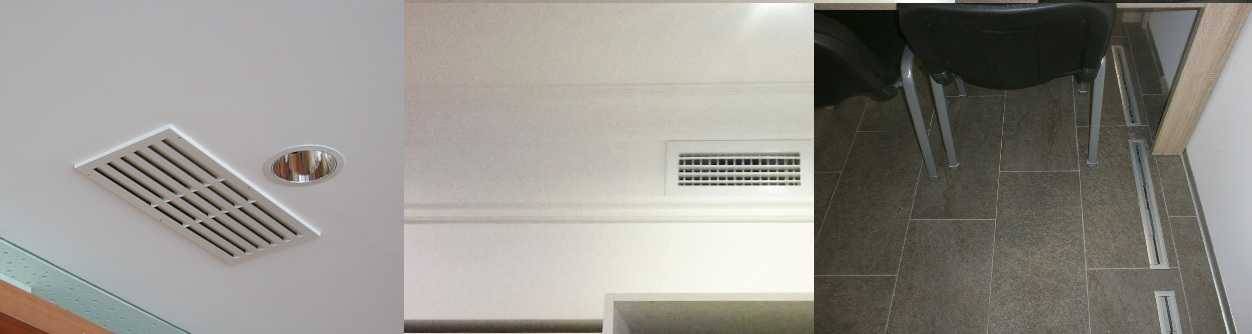

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Типы конструкций

p, blockquote 13,0,0,0,0 —>

Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.

p, blockquote 16,0,0,0,0 —>

Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.

p, blockquote 17,0,0,0,0 —>

Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.

p, blockquote 18,0,0,0,0 —>

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.

p, blockquote 19,0,0,0,0 —>

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.

p, blockquote 20,0,0,0,0 —>

Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.

p, blockquote 23,0,0,0,0 —>

По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.

p, blockquote 24,0,0,0,0 —>

Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.

Способы монтажа вентиляционного диффузора

Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.

Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.

Монтаж воздухораспределителя в жесткий канал

Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.

Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.

Во избежание поломки корпуса нажимать на него рекомендуют осторожно

Особенности установки в гибкий воздуховод

Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.

Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.

Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.

Установка в вентиляционный канал в стене

Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене

В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу

Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.

В каких ситуациях требуется приобретать диффузор

Безусловно, диффузор требуется не в каждом помещении. Если речь идет о простой вентиляции, как в многоквартирных домах, где тяга создается только за счет перепада давления, вполне достаточно и вентиляционной решетки.

Установка более сложного устройства никак не поможет улучшить производимость шахт, которые в таких домах идут вертикально, и входы в них выполняются прямо на стенах.

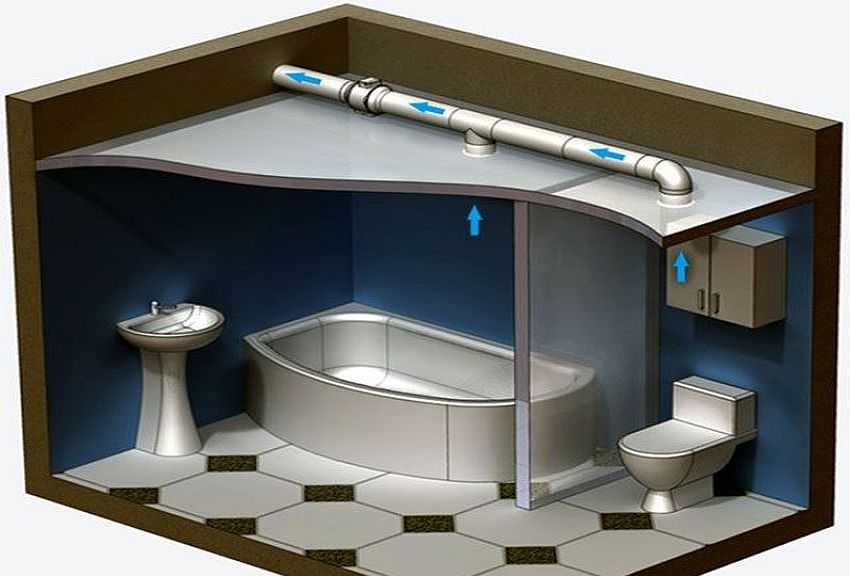

Горизонтальный воздуховод в санузле

С горизонтальными вентиляционными каналами все обстоит несколько иначе.

Дело в том, что по таким трубам движение воздуха затрудняется, из-за чего их оснащают вентиляторами, для создания принудительной тяги. Каналы эти проходят под потолком, а значит, появляется возможность всасывать и распределять воздух в разных направлениях – на стене этого делать не имеет смысла.

Возле вентиляционного входа создается пространство с разряженным воздухом, так как его часть устремляется в трубу. Так как пустоты наш мир не терпит, его тут же замещает другой объем, забираемый из комнаты.

Несложно понять, что в помещение должен быть организован аналогичный по объему приток воздуха, чтобы вентиляция нормально функционировала.


Схема работы приточно-вытяжной вентиляции

Диффузор помогает усилить тягу, при этом за счет формы лопастей ему удается максимально распределить воздух. Это утверждение одинаково справедливо как для вытяжных, так и для приточных моделей.

О приточно-вытяжной системе вентиляции можете подробнее узнать из статьи на нашем сайте.

Отдельные диффузоры умеют изменять скорость подачи воздуха и его удаления. Цена на такие модели самая высокая.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
