Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

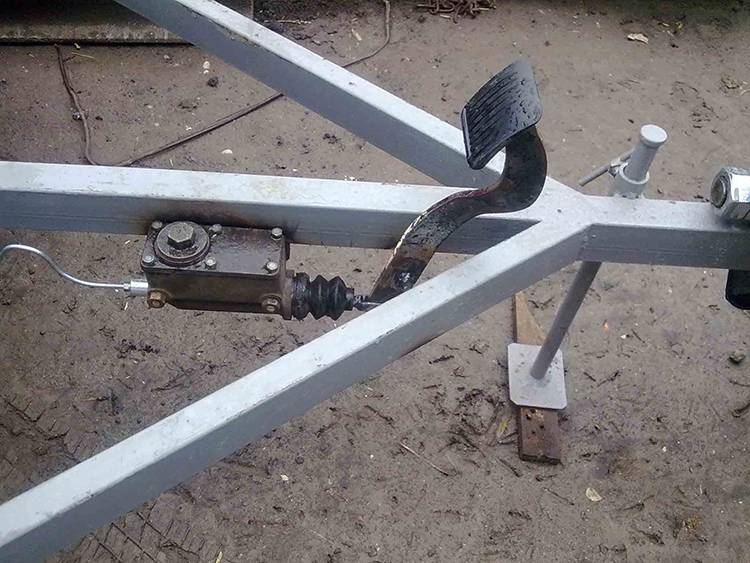

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Какими характеристиками должна обладать телега для мотоблока?

Прицеп для используемого в хозяйстве мотоблока не обладает крайне сложной конструкцией. Благодаря этому, имея под руками электрическую дрель, болгарку и сварочный аппарат, сделать такого рода приспособление своими руками сможет каждый. Однако непосредственно перед сборкой потребуется изучить схему, которая подскажет порядок и место монтажа деталей прицепа

Помимо изучения схемы перед изготовлением крайне важно изучить характеристики будущего прицепа. При этом можно ориентироваться  на заводские модели промышленного изготовления

Один из самых важных параметром прицепов – это их грузоподъемность. Выпускаемые на заводах телеги для мотоблоков способны перевозить багаж, общим весом от 250 до 1000 кг – все зависит от класса мотоблока, с которым будет использоваться прицеп. По этому параметры имеющиеся в продаже телеги делятся между собой на легкие, средние и тяжелые конструкции.

Для эксплуатации в паре с тяжелыми сельскохозяйственными агрегатами, мощностью более 10 л. с., применяются телеги с двумя и более осями, шириной примерно 1,5 и длиной 3 м. Такой прицеп на мотоблок способен на перевозку груза, массой 500–1000 кг. Подобная двухосная конструкция также может оборудоваться скамейками для перевозки небольшой группы людей.

Средние телеги используются преимущественно для мотоблоков, мощностью от 5 до 10 л. с. Эти прицепы представляют собой одноосные конструкции, обладающие габаритами 1,2×1.6 м.  Такая телега на мотоблок справиться с перевозкой багажа, общим весом не более 500 кг.

Второй важный фактор – это высота имеющихся бортов. Легкие и средние заводские телеги комплектуются стенками, высотой не более 35 см. Более крупные по габаритам прицепы оснащены бортами, высотой до 60 см. При этом в каждой модели прицепа, независимо от его класса, предусмотрена одна откидная стенка – как правило, она располагается в задней части конструкции. Такой бортик существенно упрощает процесс погрузки и выгрузки перевозимого багажа.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

Как выбрать качественный прицеп для минитехники?

Некоторые владельцы минитехники задумываются о том, нужно ли покупать для нее специальный прицеп или выгодней использовать уже имеющийся, приобретенный для легкового автомобиля. Использовать для мотоблоков прицепы для легковых автомобилей нельзя! Это опасно для всех участников дорожного движения! Прицеп для минитехники и легковых автомобилей имеют некоторые конструкционные отличия. Главное – в автоприцепах не предусмотрены тормоза. Мотоблок не удержит прицеп с грузом на склоне при спуске или подъеме. При выборе прицепа для минитехники, учитывайте:

  • его размер – он определяет объем перевозимых грузов, особенно если вы планируете часто перевозить сено, корма;
  • материал кузова – наиболее долговечны конструкции из оцинкованной стали, она же обеспечивает надежную защиту для перевозимых предметов и материалов;
  • наличие тента – его используют при необходимости защиты от атмосферных осадков и пыли;
  • откидные борта – облегчают и ускоряют погрузку и выгрузку;
  • колеса – если планируются поездки по плохим дорогам, выбирайте модели с большими широкими колесами. Если они расположены за кузов, над ними должны быть установлены металлические крылья для защиты от камней и грязи. Некоторые производители, чтобы уменьшить себестоимость изделий, отказываются от этой детали, что в дальнейшем негативно отражается на надежности и долговечности;
  • дышло – выбирайте универсальные модели или проверяйте, совместимы ли они с вашей минитехникой;
  • сидение – большинство производителей с пользой использует пространство под ним, разместив там ящик для инструментов;
  • тормоза – обязательный конструктивный элемент прицепа для мотоблока, для безопасной эксплуатации необходимы не только ленточные тормоза, но и стояночный тормоз, который препятствует самопроизвольному движению по наклонной плоскости во время остановок.

Какие инструменты и материалы нам понадобятся

  • Стальной профиль (квадратная труба), 20-40мм или 30-50мм, для изготовления рамы и рулевого механизма;
  • Стальной уголок толщиной 3 мм, со стороной 30-40мм;
  • Листовое железо 1,2-2мм, или профнастил с мелким шагом для изготовления кузова. Этот элемент можно изготовить из досок или фанеры;
  • Труба стальная для изготовления оси (в зависимости от конструкции колес);
  • Колеса с пневматическими шинами, соответствующие расчетной нагрузке
  • Болты, гайки, и прочий крепежный инструмент;
  • Заклепочник с набором заклепок разного размера;
  • Угловая шлифовальная машина (болгарка) с отрезными и обдирочными дисками;
  • Сварочный аппарат;
  • Сверлильный станок или дрель.

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.

Устройство тележки для мотоблока

Решая, как сделать своими руками тележку для мотоблока, надо сначала определиться, какой груз будет транспортироваться с её помощью. Это окажет серьёзное влияние на конструкцию изготавливаемого изделия. В зависимости от грузоподъёмности прицепы принято делить на приспособления, позволяющие перевезти:

  • до 70 кг. Имеют простое конструктивное исполнение;
  • до 110 – 120 кг. Универсальный вариант. Чаще всего используется в домашнем хозяйстве;
  • более 120 кг. Обладают расширенным функционалом. Предъявляют повышенные требования к прочностным характеристикам материалов, используемых при изготовлении несущего элемента и отделки.

В самом общем случае в состав тележки для мотоблока входит:

  • рама, воспринимающая нагрузку в процессе эксплуатации. Для её изготовления может использоваться швеллер либо прокат в зависимости от требуемой грузоподъёмности;
  • кузов, в который непосредственно будет загружаться транспортируемый груз;
  • сцепное устройство или дышло, с помощью которого прицеп соединяется с мотоблоком;
  • водительское сидение. Конфигурация и размер разрабатываются с учётом телосложения владельцев;
  • рулевой механизм;
  • ходовая часть.

ФОТО: a.d-cd.netОсновные элементы тележки мотоблока

Продумывая, как сделать телегу для мотоблока своими руками, следует определиться с количеством осей. Для двухосной конструкции следует предусмотреть гидравлический привод опрокидывания кузова. Для одноосной достаточного ручного.

Если грузоподъёмность устройства превышает 350 кг, стоит позаботиться о тормозной системе. В противном случае, при спуске с возвышенности может произойти опрокидывание тележки. Чтобы кузов сохранял горизонтальность после отсоединения от мотоблока, стоит предусмотреть упоры.

ФОТО: i.piccy.infoТормоз предотвратит опрокидывание

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

Изготовление многофункционального прицепа

Этап #1 – подготовка материалов для строительства

Планируя самостоятельно сделать прицеп, необходимо прежде всего разработать чертеж, в котором рассчитать размеры конструкции и представить ее будущий вид.

Продумывая габариты и грузоподъемность конструкции, следует рассчитывать, чтоб с помощью прицепа за одну ходку можно было перевезти в среднем 6-7 мешков овощей, общая масса которых составляет около 400-450 кг

Определившись с размерами прицепа, нужно просчитать необходимое количество метров металлопроката. Также надо просчитать количество швеллеров, которые будут выступать в роли рамы для сцепки. Уделив этому этапу достаточно внимания, можно не только сэкономить расходы, обезопасив себя от возможных затрат на приобретение лишних саморезов и уголков, но и увериться в правильности своих действий.

При изготовлении самодельного прицепа никак не обойтись без сварочного аппарата, поскольку на саморезах функциональная конструкция долго не продержится.

Для обустройства прочной рамы прицепа подойдут стальные уголки сечением 50х25 мм и 40х40 мм, а также обрезки труб прямоугольного и круглого сечения. На изготовление кузова прицепа потребуются доски толщиной 20 мм и брус размером в 50х50 мм для опорных балок.

Этап #2 – изготовление основных элементов

За основу при изготовлении можно взять готовую разработку конструктивной части.

Прицеп имеет повышенный запас прочности, что позволяет использовать его на сложных рельефных поверхностях

Конструкция имеет четыре основных узла: кузов, водило, рама и колеса. Все они соединены посредством сварки.

Для повышения прочности конструкции в области стыка дышла с корпусом поворотного узла предусмотрены четыре ребра жесткости

Кузов представляет деревянную конструкцию, собранную из 20 мм досок, углы которой оборудованы стальными уголками. Прикрепляется кузов к раме прицепа с помощью трех деревянных брусьев – опорных балок.

Рама прицепа изготавливается из набора стальных элементов: труб, уголков и прутка

Поскольку такой прицеп представляет собой одноосевую конструкцию, распределение нагрузки должно быть таким образом, чтоб центр тяжести был смещен в переднюю часть, не выходя за ось колес. Единственным недостатком такого кузова является то, что не предусмотрены откидные борта. При желании конструкцию можно немного усовершенствовать, обустроив откидные стенки. Также желательно сделать на кузове бортовые петли с лямками, которые будут необходимы для фиксирования груза в процессе перевозки.

Этап #3 – обустройство ходовой части

Ходовая часть конструкции является одной из ключевых при изготовлении самодельного прицепа для мотоблока.

Колеса и рессоры можно приобрести новые, но намного проще использовать отслужившие свой срок детали отечественного автомобиля, к примеру, с «Москвича» или «Жигулей»

В нашем случае на прицеп установлены колеса, которые были сняты с мотоколяски СЗД и использованы в сборе со ступицей. Для совпадения осевого стержня с диаметром подшипников ступицы необходимо заточить его концы.

При обустройстве колесной оси достаточно использовать стальной стержень диаметром в 30 мм. Длина стержня должна быть такой, чтоб в собранном виде конструкции колеса не выступали за ободы кузова. Стержень с помощью сварки прикрепляют через косынки и уголковые опоры к лонжеронам и корпусу продольного шарнира.

Чтобы соединить прицеп с мотоблоком нужно изготовить консоль. Она будет прикрепляться к кронштейну навесного оборудования, поэтому верхняя ее часть должна повторять обводы держака окучника. Нижняя часть консоли представляет собой ось, вокруг которой с помощью радиально-упорных подшипников в закрепленном положении свободно вращается поворотный узел водила.

Оригинальный вариант, предложенный автором, предусматривает шарнирное соединение водила с прицепом

Дышло вставляют в трубчатый корпус продольного шарнира и закрепляют при помощи упорного кольца. Такое конструктивное решение облегчает управление агрегатом на неровных поверхностях, поскольку колеса прицепа будут работать независимо от колес самого мотоблока.

Прицеп почти готов к эксплуатации. Остается только разместить впереди кузова сидение для водителя и прикрепить в специальной рамке на дышле водила подножку, на которую можно опираться в процессе езды.

Характеристики тележки

Относительно мощности мотокультиватора следует изготавливать прицепы определенных возможностей для перемещения необходимого материала.

Известно 3 разновидности:

  1.  тяжелые;
  2.  средние;
  3.  легкие ручные.

Мотокультиваторы с мощностью 10 л.с. предполагают использование двухосного кузова. Он имеет масштаб: 1,2х2(3) м. Такая тележка осиливает 0,5-1,0 т.
Если мотоблок обладает мощностью 4,8-10 л.с., то примерные размерные данные равняются – 1,0х1,5 м, 1,1х1,4 м. Это будет средний вид прицепа. Они рассчитаны на перевозку 0,3-0,5 т груза.

Мотоблоки, мощность которых не более 4,8 л.с., подходят к прицепному устройству с одной осью. Кузовная часть будет 1х0,85(1,15)м.

Описание прицепа

Уже на фото самодельного прицепа для мотоблока можно рассмотреть его основные элементы, но некоторые все менее заметны, поэтому их стоит выделить отдельно.

К основным и самым заметным деталям относятся непосредственно сам кузов, также колеса и крылья. Но также необходимы и тормоза на прицеп к мотоблоку.

Приоритетная задача такого дополнения к технике- это все-таки перевозка, а, значит, кузов должен быть выполнен из максимально прочных материалов.

Так помимо того, что он должен справляться с транспортировкой разных грузок, должен еще и выдерживать нагрузку неблагоприятных климатических условий.

При сборке стоит учитывать факт того, что габариты грузов могут отличаться, поэтому прицеп должен иметь такие борта, которые смогут при необходимости открываться.

  • Размеры приспособления должны быть рациональны в сравнении с мощностью самого мотоблока.
  • Колеса допускается использовать разные. Подойдут и автомобильные, и от мотоцикла. Не стоит устанавливать слишком маленькие, так как они могут не справиться с перевозимым грузом.
  • Отдавать предпочтение в установке стоит более широким колесам.
  • Что касается крыльев, то их установкой пренебрегать не желательно, так как без них колеса становятся открыты к механическим повреждениям.

Ни один современный прицеп не представляется уже без сидения. Можно его сделать еще более полезным, добавив емкость в виде ящика, которая будет располагаться снизу.

Также обязательно должно присутствовать в данном приспособлении дышло, так как благодаря ему устройство прицепа мотоблока соединяется с ним.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

  • швеллер (65 мм);
  • полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
  • профиль (труба 60×40);
  • стальные трубы;
  • уголки (60×60);
  • сварочный аппарат.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.

Особенности и рекомендации при сборке прицепа

При подготовке и в процессе работ по сборке тележки требуют внимания следующие особенности:

Перед началом сборки телеги мотоблока, требуется учесть применяемый вес, особенно важно определить центр тяжести, он может находится ближе к водила и ни в коем случае выступать за ось колеса сзади. Главной целью прицепа будет транспортирование груза, следовательно, при создании телеги основным считается обеспечение небольшого веса и приемлемой грузоподъемности; Телега для мотоблока, собранная своими руками, в стоимости получается дешевле покупной

Смастерить своими руками прицеп для мотоблока выгоднее, чем купить готовый. Особенно важно, если при сборке используются имеющиеся материалы; Тележки заводского производства иногда имеют низкое качество элементов это выражается: в виде плохого качества материалов для кузова, слабой оси, маленьких колес и т.д., что влияет на срок эксплуатации такой детали. Особенно важно, что при малом диаметре колес тележки для мотоблока и при плохом качестве покрышек, их использование существенно затруднительно; Заводские тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам или автомашинам, а ведь мотоблок менее мощный, да и задачи у него другие. Сильное различие в мощности транспортирующего блока с телегой влияет на эффективную работоспособность. Каждый умелец будет мастерить прицеп на мотоблок своими руками используя имеющиеся ресурсы, монтаж сиденья, механизм крепления и прочие несоответствия могут появляться при монтаже.

Вот несколько рекомендаций как сделать телегу к мотоблоку своими руками:

  • Монтаж кузова. При монтаже из металла лучше применять оцинкованный лист, толщиной не менее 3,5 мм. Необходимо к листу крепить ребра жесткости (обычно достаточно жесткости по периметру кузова). На бортах так же применять рёбра жёсткости;
  • Об использовании колес. Предлагается брать колеса от тачек садовых, с большим диаметром, велосипедные от «горных» велосипедов или мотоциклетные колеса. Следует учесть, что диаметр колеса влияет на проходимость, чем оно больше, тем выше проходимость. На проходимость тележки влияет и ширина колеса, чем больше ширина колеи, тем лучше. Конструкция ходовой части не может быть тяжёлой, так как при этой снижается полезная нагрузка на тележку;
  • Создание системы само сваливания груза, при условии если будет применяться такая функция. Узел крепления прицепа к мотоблоку необходимо купить заводского производства, поскольку изготовить их самостоятельно достаточно сложно, а готовые узлы стоят недорого и достаточно широко распространены в продаже;
  • Рама. Для монтажа рамы можно применять профиль, трубы небольшого диаметра или уголок. Рама должна быть надёжной и устойчивой к нагрузкам. Для монтажа сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.

ФОТО: avtoromny.clan.suПрицеп для мотоблока своими руками: чертежи, материалы, порядок изготовления

Чтобы телега для мотоблока, изготовленная своими руками, получилась качественной, надо найти правильные чертежи, содержащие всю необходимую информацию, и закупить качественные материалы. Перечень необходимых материалов и инструмента может существенно отличаться в зависимости от грузоподъёмности и конструктивных особенностей конструкции. Предлагаем познакомиться с порядком изготовления подобного изделия своими руками, если цена прицепа для мотоблока кажется слишком большим.

ФОТО: masterbud.dp.uaПроцесс изготовления начинается с подготовки

Необходимые материалы и инструменты

Чтобы создать прицепное устройство для мотоблока своими руками надо подготовить:

  • сварочный аппарат;
  • болгарку с комплектом дисков разного размера;
  • измерительный инструмент, в том числе для измерения углов;
  • маркер либо другие средства для нанесения разметки;
  • молоток, зубило, плоскогубцы;
  • тиски, струбцины;
  • дрель со свёрлами разного диаметра;
  • оборудование для заклёпок.

ФОТО: auctions.c.yimg.jpПеречень используемого инструмента может отличаться

Перечень материала зависит от характеристики и особенностей изготавливаемого прицепа. Для рамы потребуется металлический профиль, трубы, уголки, швеллера. Их размер выбирается с учётом требований чертежей. Для изготовления поддона берётся лист толщиной до 2 мм.

Колёса для прицепа мотоблока могут быть разного диаметра. Нередко выбор делается в пользу колёс «Жигулей» либо «Москвича». Такая конструкция будет иметь хорошую проходимость.

ФОТО: media2.24aul.ruКолёса от жигулей устанавливаются чаще всего

Чертежи с размерами прицепного устройства для мотоблока, изготавливаемого своими руками

При изготовлении прицепа для мотоблока своими руками используются чертежи с размерами.

ФОТО: obinstrumentah.infoФОТО: prisep.ru

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

  1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
  2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
  3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

  • аппарат для проведения сварочных работ;
  • болгарку для обрезки материала с комплектом отрезных кругов;
  • рулетку и линейку, транспортир и угольник;
  • средства разметки (мел, чернила, маркер);
  • ударный инструмент (молоток), зубило и плоскогубцы;
  • тиса для крепления деталей, струбцины и зажимы;
  • электродрель с набором сверл различного диаметра для работы по металлу;
  • оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

  • тормозной барабан;
  • колодки;
  • колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

  1. Надеть проточенные барабаны на ступицы, закрепить их.
  2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
  3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
  4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
  5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Обязательно почитайте: Купить японский мотоблок

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу

Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
