Проект мансардной крыши частного дома + фото

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата. Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция

Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил

Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

  • используются при наличии в доме опорных стен или перегородок;
  • монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
  • представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
  • изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

  • монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
  • незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
  • представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
  • не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Освещение

Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто

Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:

  • Устанавливаются оконные системы, прямым врезанием в кровлю;
  • Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.

Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.

Пример естественного освещения мансарды

На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:

  • Водопровод;
  • Канализацию;
  • Вентиляцию;
  • Электрическую проводку.

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:

  • Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.
  • Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.
  • Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.
  • Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.
  • Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.
  • Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.
  • Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.
  • Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.
  • Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.


Необычная форма крыши

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Сложности и особенности обустройства мансардной кровли

При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

Стропильная система мансардной крыши

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами

Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов. Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

  • Пароизоляция.
  • Утеплитель.
  • Гидроизоляция.
  • Дублирующий (контр) обрешетки.
  • Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна

Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Особенности конструкционного устройства мансардных крыш

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Как снизить нагрузку на фундамент?

Если возникла необходимость расширения жилой площади и выбран вариант с созданием мансарды, а дом – скромный и не предполагающий дополнительной нагрузки, то можно снизить нагрузку на фундамент за счет дополнительных опор. В этом случае крыша будет гораздо меньше давить на само строение.

Шаг 1. Сначала вокруг дома заливается фундамент с армированием глубиной около 70 см, в нем предусматриваются отверстия для установки опор.

Обустройство фундамента вокруг дома

Шаг 2. По контуру дома устанавливаются брусья-опоры.

Установлены брусья-опоры

Шаг 3. Обустраивается перекрытие между мансардой и домом, создается стропильная система кровли.

Перекрытие и стропильная система

Стропильная система готова

Обустройство перекрытия

Шаг 4. Кровля обшивается кровельным материалом.

Уложен кровельный материал

Шаг 5. Изнутри мансарда обшивается пароизоляционным материалом.

Обшивка помещения пароизоляцией

Шаг 6. Между стропилами укладывается утеплитель.

Укладка минераловатных плит

Процесс укладки утеплителя

Шаг 7. Производится внутренняя отделка помещения.

Внутренняя отделка мансарды

Делать или нет мансарду в своем доме – решать каждому самостоятельно. Но, бесспорно, эта конструкция не только выглядит красиво, но и позволяет увеличить жилую площадь любого строения.

Особенности строительства мансардного этажа ↑

В отличие от обычных чердачных помещений, не предназначенных для эксплуатации, мансарды, как правило, обустраиваются под жилье, а потому их строительство имеет свои характерные черты.

Для облегчения конструкции, используется древесина, суммарный вес которой не будет создавать излишней нагрузки на несущие стены постройки. Старые дома, сложенные из неподходящих материалов (глина, саман), а тем более без фундамента не подходят под строительство мансард. Обязательным условием строительства эксплуатируемого чердака будет создание «теплого» кровельного пирога с соответствующим слоем теплоизоляции, не допускающего промерзание в холодное время года и перегрев летом

Важно также наличие качественной гидроизоляции. Изломы крыши при сборке стропильной системы, планируют так чтобы получить наиболее оптимальную высоту будущего помещения. Желательно чтобы она была в пределах 2,4-2,5 метра.

Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома

Желательно чтобы она была в пределах 2,4-2,5 метра.. Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома

Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома.

После того как все вышеперечисленные работы были выполнены, можно приступать к созданию карнизов, фронтонных отливов и фронтонных свесов. Монтаж фасадных конструкций осуществляется с учетом оконных и дверных проемов.

На заметку Описанный выше ход строительно-монтажных работ может иметь и другую последовательность выполнения (в зависимости от строительного материала и прочих многочисленных обстоятельств).

Существует возможность создавать достаточно необычные варианты ломаной мансардной крыши. В качестве примера можно привести вид —  когда все стропила имеют одинаковую длину. Такая крыша в конечном виде выглядит как половина восьмигранника. В кровлях такого типа не обязательно применять затяжки и стойки (если позволяют размеры строения). В доме с такой крышей чистовой потолок внутри мансардного помещения имеет форму четырехгранного свода.

Есть еще один интересный вариант исполнения. Для него один скат кровли делают прямым, второму придают ломаный вид. Такой тип очень хорошо использовать в домах, где по той или иной причине есть необходимость смещения мансарды в какую-либо определенную сторону. Подобная асимметричная форма имеет эффектный и современный внешний вид, придает дому ярко выраженную индивидуальность.

Рекомендуем Устройство мансарды позволяет решить две задачи:

  • сделать экстерьер своего дома интереснее;
  • значительно увеличить полезную площадь.

К примеру, стропильная система мансардной крыши размером 8 на 10 добавит порядка 60–65 кв.м внутреннего пространства.

https://youtube.com/watch?v=nENtDpL0m5E%3F

2020 stylekrov.ru

  • Безопасность
  • Виды крыш
    • Мансардная
    • Плоская
    • Скатные
    • Стеклянная
  • Кровельные материалы
    • Керамопласт
    • Натуральные
    • Ондулин
    • Поликарбонат
    • Шифер
  • Кровельные работы
  • Мягкая кровля
  • Металлическая
  • Ремонт и облуживание
    • Виды работ
    • Герметики
    • Протекание
  • Стропильная система
    • Мауэрлат
    • Обрешетка
  • Черепица
    • Гибкая
    • Металлочерепица
  • Устройство кровли
  • Утепление и изоляция
    • Гидро- и пароизоляция
    • Теплоизоляционные материалы
    • Утепление
  • Двутавры и швеллеры
  • Элементы крыши
    • Вентиляция
    • Водостоки
    • Дымоходы
    • Конек
    • Лестницы
    • Отлив
    • Снегозадержатели
    • Фронтон

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

  • в центральной зоне высота потолков составляет не менее 2,5 метров;
  • стропильная система кровли обладает должной прочностью;
  • расположение горизонтальных стяжек не препятствует перемещениям;
  • есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.

Обеспечить достаточную теплоизоляцию

Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.

Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.

Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).

Нужно подбирать мебель с учетом скошенного потолка.

Как реализуются проекты двухскатных крыш с мансардой и фото примеров

Процесс воплощения данной схемы начинается после возведения стен здания. Обычно используются обрезные доски 50х150 мм или 20х100 мм, а также брус 150х150 мм. После предварительной обработки пиломатериалов антисептиком и пожаробезопасным раствором работа проводится в такой последовательности:

  • брус (мауэрлат) укладывается и закрепляется вдоль наружных стен;
  • закрепить доски вдоль дома (это основание для стоек);
  • установить стойки и закрепить их верхнюю часть;
  • произвести монтаж стропил, обрешетки и контробрешетки.

При проведении предварительных расчетов необходимо принимать во внимание на тип кровельного материала, ведь его вес играет существенную роль. Про шифер или цементно-песчаную черепицу лучше не вспоминать – такая кровля будет тяжелой, да и монтаж с подготовительными работами займут немало времени. Среди наиболее приемлемых компонентов следует отметить:

Среди наиболее приемлемых компонентов следует отметить:

  • металлочерепицу;
  • ондулин;
  • битумная черепица.

Удобство перечисленных материалов заключается в наличии доборных элементов, которые придают кровле эстетичности. В этом можно убедиться на фото домов с двухскатной крышей и с мансардой, где невооруженным глазом одновременно видны практичность и дизайнерский опыт.

Планирование мансарды в частном доме должно основываться, прежде всего, на конструкции здания. Довольно часто владельцы уже готовых построек решаются увеличить жилье за счет чердачного помещения, в этом случае необходима качественная оценка фундамента и несущих стен на предмет возможного увеличения нагрузки. При необходимости проводятся мероприятия их по усилению.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

ТипОписание

Одноуровневая при кровле с двумя скатами

В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.

Одноуровневая при кровле ломаной

В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.

Одноуровневая с консолями выносными

Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.

Двухуровневая со смешанным типом опирания

Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

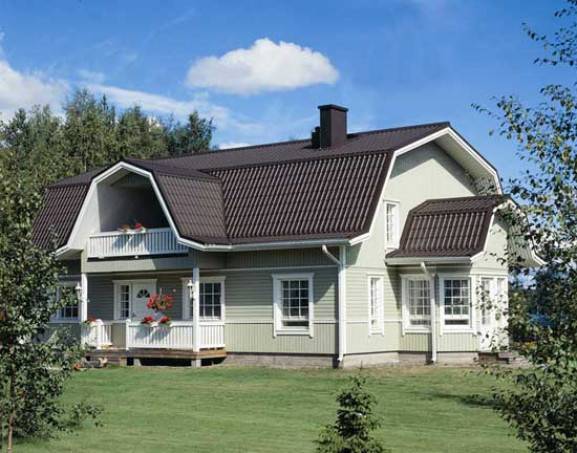

Фото мансардной крыши

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

Места хранения игрушек

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
