Проекты беседок с барбекю из кирпича

Материалы для печи барбекю

Печь барбекю собирается из стандартного красного кирпича, который всегда имеется на участке. Промазывать слои кирпича обычной глиной нельзя, здесь нужен качественный цементный раствор.

В завершении строительства такой печи всегда выводится труба, она служит вытяжкой, навес от непогоды и сильного ветра.

Если имеется вытяжной колпак, такую печь с легкостью можно ставить в беседке, на открытой террасе, от нее не будет исходить прямо в лицо едкий дым.

Без исключения, всем нравится вкус сочного, поджаренного мяса. Именно для такого удовольствия стоит применить все силы, опыт, соорудить подобную печь. Вы будете гордиться своим изобретением, а также, радовать  близких новыми рецептами шашлыка.

Как сделать мангал из кирпича в беседке

Спустя две недели после заливки фундамента приступаем к кладке кирпича.

Внимание! Поместите кирпич в воду на несколько минут за день до начала строительства. Данная хитрость способствует лучшему сцеплению, а также предотвращает обезвоживание глины

Перед началом работы на фундаменте начертите контуры расположения печи — это послужит шпаргалкой. Начинается строительство с цоколя. Первый ряд кладется с углов к центру по заранее начерченным линиям. Последующие ряды кладутся со сдвигом на полкирпича сначала в одну, а потом в другую сторону.

Армирующая сетка кладется через каждые 3 ряда для предотвращения распада и образования трещин. При укладке сетки изделие проверяется с помощью уровня и отвеса для предотвращения перекоса конструкции. После завершения постройки цоколя начинается кладка топливника. Жаровня выполняется как из кирпича, так и из заранее отлитого бетонного основания.

В зависимости от выбранного топливника производятся следующие действия: при арочном варианте используется кружало. Между кирпичами с помощью щепок оставляется зазор шириной 1 сантиметр. Далее пустое пространство заполняется раствором, и вся конструкция засыхает 2 дня.

ОСТОРОЖНО снимайте кружало. Сверху топливника располагается железобетонная балка или армированный уголок

На нем следует еще 1 кирпичный ряд.

Небольшие щели, оставленные при кладке, способствуют лучшему горению ввиду проникновения большего количества кислорода. Если решено сделать место для барбекю, то для решетки делаются выступы, а в прослойки вставляется арматура.

Ее желательно сделать на разных уровнях для более удобного использования. Финальным этапом делается дымоход и ветровые стены. При желании внутрь дымохода можно вставить трубу. Для предотвращения попадания осадков на верхней части дымохода устанавливается козырек из металла.

Создание фундамента

Самым простым вариантом является установка бетонной плиты. Такие изделия выдерживают вес любой беседки. Стоит отметить, что плиту можно укладывать на сухой грунт. Но перед этим необходимо выкопать заглубление нужных размеров и засыпать его щебнем. После таких действий необходимо уложить слой гидроизоляции. Чаще всего используется рубероид.

Но стоит помнить, что описанный вариант не подходит в случае, когда грунтовые воды располагаются высоко или если участок находится в низине. Из-за воздействия влаги беседку со временем может перекосить

Именно поэтому важно учесть все условия, которые могут воздействовать на строение

Возведение уличного мангала с коптильней под крышей

Сооружение состоит из четырех зон:

  • печки;
  • топки мангала;
  • коптильной камеры, соединенной с печью трубой;
  • разделочного столика.

Крыша с навесом прикрывает от осадков и солнца кирпичную конструкцию и площадку возле мангала. В нижней части расположены две секции для дров.

Кладка выполнена из красного керамического кирпича, только часть жаровни и печь изнутри обложены огнеупорным шамотным. Дымоход только в коптильне. Дым из мангала уходит через два отверстия в жаровне.

Возведение мангала с коптильней из кирпича своими руками: алгоритм работ.

  1. Обустройство фундамента.
  2. Послойная укладка основания.
  3. Кладка печи, установка колосниковой решетки, трубы, ведущей в коптильную камеру, и дверцы.
  4. Перекрытие уровня, заливка цементной плиты.
  5. Возведение мангала и коптильной камеры.
  6. Облицовка жаровни огнеупорным кирпичом, установка направляющих под решетку.
  7. Кладка трубы над коптильной камерой.
  8. Устройство навеса.
  9. Обустройство топки мангала.

Приспособления для жарки в топке устанавливают несколькими способами.

шампуры и решетка опираются на кирпичи. В этом случае силу жара можно регулировать, лишь отодвигая угли;

решетку или рамку для шампуров устанавливают на уголки или пазы, которые пропиливают на 2-3 уровнях в стенах жаровни на этапе строительства;

в топку устанавливают рамку или решетку на ножках;

в проеме размещают металлическую жаровню, барбекюшницу или гриль. Вставка может быть простой или профессиональной. При необходимости она убирается на хранение;

укладывают два прута для решетки или шампуров, которые, при необходимости, можно отодвинуть, чтобы не мешали.

Выбор места для мангала

Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:

  • близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
  • ровная площадка, специально обустроенная;
  • обязателен удобный подход, в идеале — несколько;
  • близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
  • защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
  • достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
  • достаточное расстояние от мусорных контейнеров и туалета;
  • направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).

Пошаговое возведение своими руками

Начинать возведение беседки нужно с теоретических подготовительных работ, среди которых выбор типа постройки, создание чертежа или схемы и закупка нужного материала.

  1. Выберите место для строительства на участке.
  2. Сделайте чертеж беседки.
  3. Продумайте дизайн.
  4. Используйте готовый чертеж.
  5. Купите материалы.

После завершения подготовки, можно переходить к строительству.
Пошаговая инструкция по созданию зимней беседки с мангалом:

  • Подготовка фундаментальной конструкции. Лучшим вариантом станет ленточного типа фундамент. Для его установки нужно по периметру будущей постройки вырыть траншеи, общей глубиной около 30 сантиметров. На дно траншеи насыпать слой песка, следом слой щебенки. Далее, нужно поставить опалубку, установить арматурное укрепление и влить бетонную смесь. Так вы получите горизонтальные лаги, на которые чуть позже будет установлена терраса с барбекю.
  • Установка каркаса. Каркасную часть беседки легче всего сделать из квадратного бруса твердых пород древесины. Главный критерий, это прочность.
  • Возведение стен беседки. Перед кладкой гидроизолируйте поверхность основы. В качестве влагоизоляции можно использовать рубероид, полотна которого кладутся внахлест не менее чем на 150-170 мм. Кладку колонн и стен стоит выполнять одновременно, укрепляя ее посредством армирующей сеточки или прута из металла, который кладется через каждые 3-4 ряда. Если для армирования применяются арматурные прутики, то их нужно скрепить проволочной скруткой, а также зафиксировать их с вертикальными прутиками колонн. Чтобы ряды были ровными, необходимо использовать нехитрый прием с применением реек из дерева или металлического прутика диаметром в 8-10 мм. Подробнее о том, как выполняется кладка: по краю уже выполненного ряда, по периметру колонны или стен, кладутся приготовленные мерные отрезки; потом на поверхность кирпичного материала, на прокладки, наносится бетонная смесь; далее выполняется кладка нового ряда – кирпич нужно прижать так, чтобы он уперся в рейки; по периметру этого ряда также кладутся прокладки, потом наносится раствор и формируется еще один ряд. Получается, деталей для создания ровных швов нужно заготовить на 5-7 рядов. Выложив кирпичный материал на высоту 5-7 ряда, прокладки убираются по очереди, начиная с самого низа, и переносятся на ряды, которые находятся выше.
  • Монтаж крыши беседки. Легкие строения можно оснастить крышей из дерева, для закрытой конструкции лучше использовать металлическую черепицу. Второй вариант также отлично подходит для севера, где зимой выпадает много снега. Поликарбонат лучше не использовать.
  • Устройство очага или мангала на веранде. Очаг, мангал или печь, не только помогут приготовить еду, но и согреться зимой. Если планируется формирование очага, то его лучше возводить по центру постройки. Однако помните, что диаметр вытяжки должен быть не меньше, чем диаметр очага. Дымоход необходимо разместить на высоте не более полутора метров над очагом.

Беседка-летняя кухня с барбекю, мангалом. Проекты, фото, чертежи сооружений

Проектирование печей – сложный и кропотливый процесс, поэтому рекомендуется доверить его специалистам-профессионалам. Проекты беседок, заменяющих летнюю кухню, предусматривают не только рабочую зону, где можно приготовить запеченное мясо, рыбу и несложные блюда, но и достаточное пространство для полноценного отдыха за столом со всей семьей и друзьями. С примерами зонирования павильонов можно ознакомиться из многочисленных тематических фото.

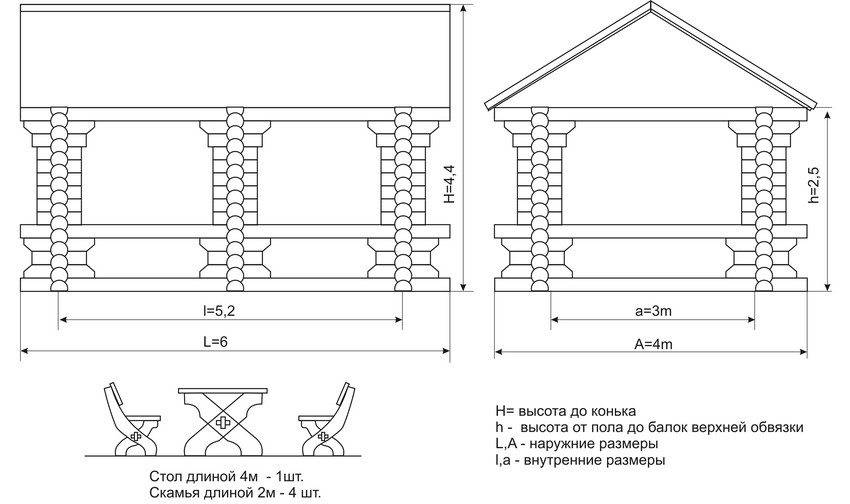

Схема устройства деревянной беседки

Проекты беседок с барбекю, мангалами учитывают следующее:

  • тип сооружения: открытый или закрытый;
  • материалы, из которых планируется возведение беседки;
  • количество точек огня и места их размещения;
  • наличие отверстия в крыше, через которое будет удаляться дым;
  • свободный доступ к мангалу и барбекю для осуществления обслуживания;
  • наличие приточной вентиляции для закрытых павильонов.

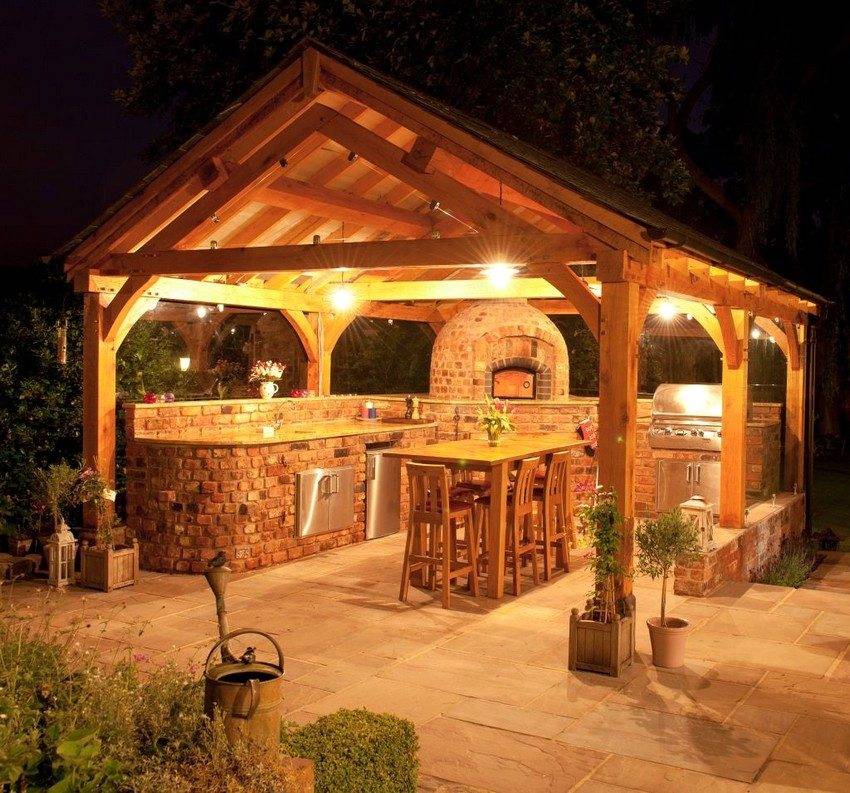

Открытая беседка во дворе частного дома

Проектом предполагаются безопасные материалы для печей барбекю, которые исключают риск случайного возгорания. Если будущая беседка имеет небольшие размеры, то в проект закладывают не более двух огневых точек, если павильон достаточно вместительный, их количество может быть увеличено до пяти. Размещение печей предусматривается в удобном месте, желательно на определенном расстоянии от сетей электричества и газовых труб.

Полезный совет! Оборудуя беседку печью-мангалом, соблюдайте нормы безопасности. Свободная площадь вокруг топки мангала должна составлять: более трех метров перед мангалом, более одного метра — слева и справа, и более 0,3 м за печью.

Еще одним важным моментом является такое расположение печи барбекю, при котором дым не будет идти в сторону дома. Печь должна обладать отличной теплоотдачей, что позволит экономно расходовать топливо.

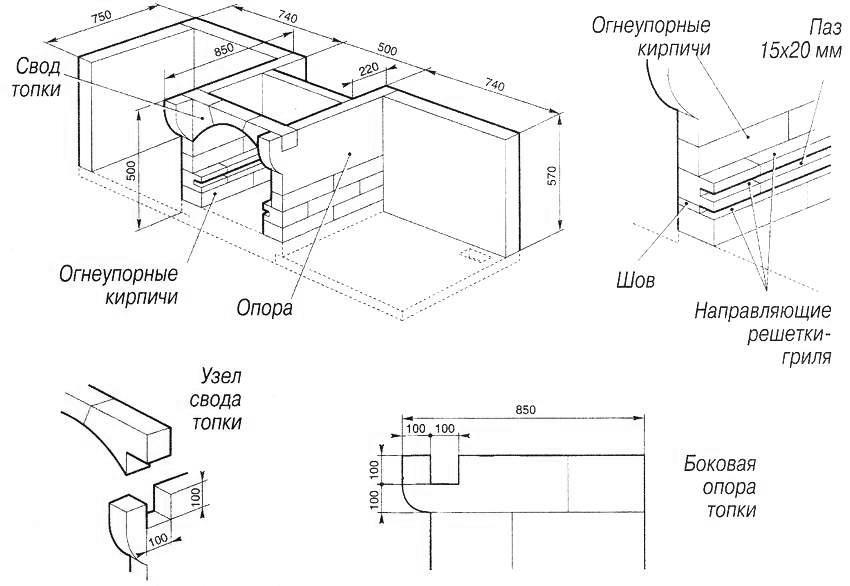

Пример конструкции барбекю из кирпича

В чертежах мангала из кирпича своими руками отражается размер и форма жаровни, ее высота, расположение вертела и рассекателя, размеры емкости для углей. Отдельной схемой показывается устройство дымохода и расположение вентиляционных каналов.

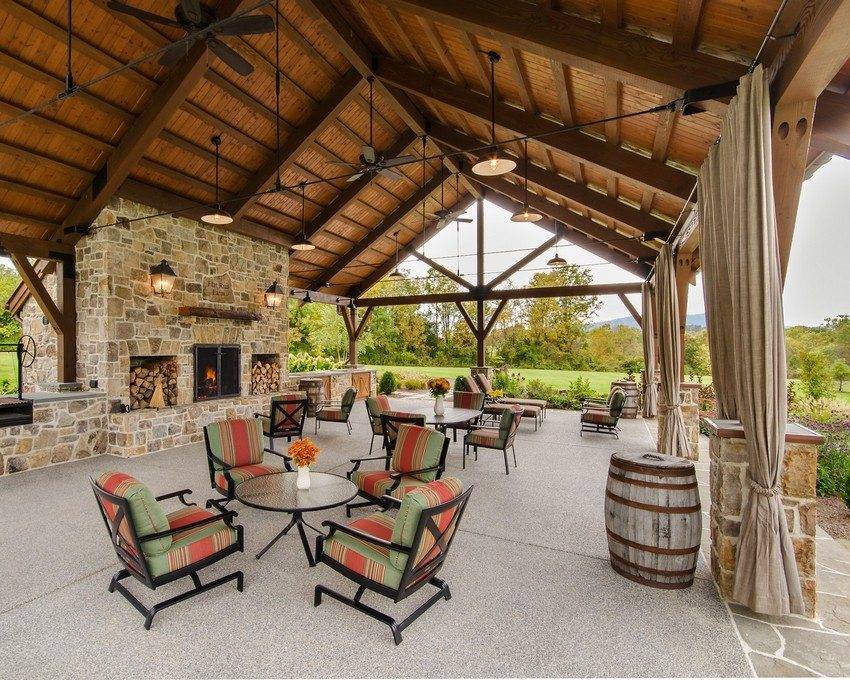

Просторный павильон с каркасом из дерева во дворе частного дома

Кроме того, проекты должны содержать рабочие чертежи фундамента, крыши со схемой ее конструкции, технических узлов. Кроме того, разрабатывается схема электропроводки, места размещения электроточек, а также схема разводки воды и газа (если это предполагается).

Обязательным условием проекта является спецификация, которая даст полную картину необходимых для строительства материалов, включая фундамент, пол, стены, крышу, печь и другие элементы. Все это позволит правильно рассчитать стоимость возводимой конструкции и приобрести достаточное количество материалов для постройки.

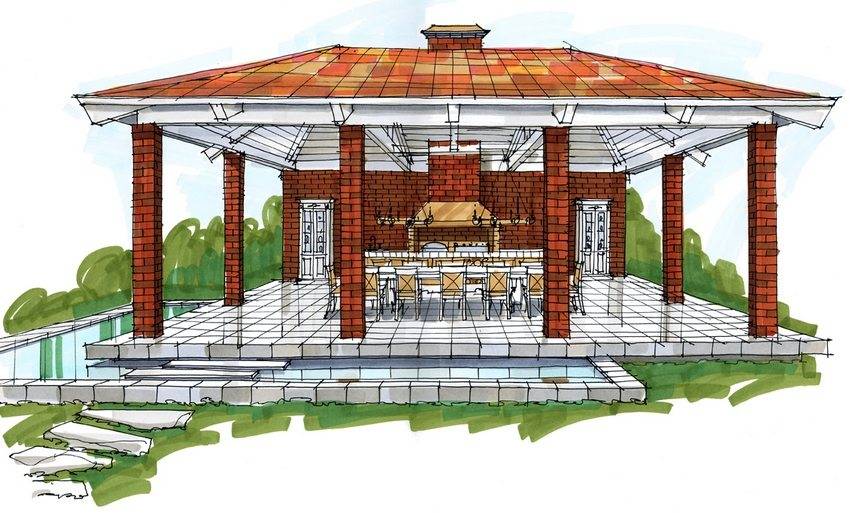

Эскиз открытой беседки с печкой

При выборе своего варианта, используйте фото беседок с мангалом и барбекю, построенных самостоятельно на дачных и приусадебных участках.

Как выбрать мангал

Мангал должен подходить и в стилистическом и в функциональном аспекте. Существует большое количество вариантов, на которых следует подробнее остановиться. Мангалы делятся на переносные и встроенные.

Переносные очень удобны, так как их можно периодически менять местами и перевозить. Встроенные — имеют большее количество функций и дополнительных приспособлений. Например, нишу для дров, полку для посуды, столешница и т.д.

Встроенные модели требуют наличие прочного фундамента.

Переносной мангал

Электрические мангалы

Электрический мангал

Такие устройства оценят противники запаха дыма, ведь жаровни его не выпускают. При этом, они очень безопасны, спирали не дают искрам от огня вылететь наружу. Вся конструкция закрыта.

Чугунные

Чугунный мангал

Они подойдут для любого типа беседки. Устройства долговечны и надежны в использовании. Чугун обладает высокой теплоотдачей, что помогает сэкономить на дровах или же углях.

Металлические

Металлический мангал

Этот вид мангалов самый популярный.

Все потому что он обладает такими характеристиками, как:

  • прочность
  • легкость в установке
  • низкую цену

Решетка на мангале

В данном случае, сталь не требует специального ухода. Такой мангал дает возможность приготовления на шампурах или на решетке.

Разборные мангалы

Очень удобные, но недолговечные модели мангалов сделаны из тонкого металла. Их популярность обусловлена невысокой стоимость и мобильностью, что позволяет легко их перевозить. Для таких жаровен потребуется много угля, ведь они не держат тепло и быстро гаснут.

Советы по обустройству беседок

1Обязательно нужно сформировать дымосборник. Он защитить мангал от излишней сажи, препятствуя образованию сильного дыма

Пример дымосборника

2Для того чтобы мангал долгое время выглядел как новый его можно покрыть акриловым лаком

Топка встроенного мангала

3Если мангал используется часто, то потребуется, подувало, которое поможет дровам гореть интенсивнее

4Шампура следует подбирать по размеру мангала

5Кладка должна быть сделана из огнеупорной смеси

6Для того, чтобы разрезать кирпич, его следует вымочить в течение нескольких минут в воде

Преимущество беседки из кирпича

Важно сказать, что использование древесины для беседки является распространенным вариантом, который требует меньших усилий при сооружении. Но у кирпичной беседки есть свои неоспоримые преимущества, среди которых стоит выделить:

  • высокая прочность;
  • продолжительный срок службы;
  • солидный внешний вид;
  • возможность дополнительной облицовки;
  • широкий выбор кровельного материала;
  • устойчивость к возгоранию;
  • химическая нейтральность;
  • биологическая устойчивость;
  • возможность использования в любое время года.

Беседка из кирпича намного прочнее аналогичной из древесины. Строение из кирпича имеет большую устойчивость во время сильных ветров. Прослужит такой навес из кирпича в несколько раз дольше деревянного. Облицовочный кирпич всегда смотрится красиво и его легко сочетать с различными строительными материалами. При желании стены можно фрагментарно отделать натуральным камнем или каким-либо видом плитки. Не каждый кровельный материал гармонирует с деревянными беседками. Если говорить в отношении кирпича, то здесь дела обстоят несколько иначе. Выбрать можно любой кровельный материал. В этот список входит и керамическая черепица, которая имеет значительный вес.

При наличии барбекю в беседке из кирпича не придется переживать о том, что какая-то из ее частей воспламенится. Кирпич негорючий материал, поэтому в беседке может присутствовать и открытый огонь. Каменная кладка отлично переносит воздействие влаги и не требует периодического обновления лакокрасочного покрытия. Кроме того, блоки устойчивы к химическим веществам и различного рода бактериям. Если предусмотреть в беседке возможность съемного или открывающегося остекления, тогда использовать ее можно при любой погоде и в любое время года.

Есть и свои недостатки, которых не так много:

  • высокая стоимость;
  • необходимость в хорошем фундаменте;
  • больше затрат времени и усилий на строительство.

Но если цель поставлена, тогда такие минусы не станут особыми преградами для реализации проекта.

Как строить мангальную беседку своими руками

Самой простой является каркасная конструкция на столбчатом фундаменте. Вам понадобятся:

  1. Деревянный брус сечением 100х100 мм — 5 шт. для основы беседки, 50х100 мм — для стен и каркаса крыши.
  2. Кирпич силикатный — для изготовления столбов.
  3. Цементно-песчаный раствор.
  4. Гвозди, саморезы.
  5. Инструмент — ножовка по дереву, шуруповёрт, лопата, топор.

Подготовительные работы

Место для беседки рекомендуется выбирать ближе к основному дому. При этом нужно учитывать розу ветров на участке, чтобы дым от мангала не попадал в помещение. Рекомендуется также рассмотреть вариант расположения в окружении деревьев или возле водоёма.

Разметка участка под столбчатый фундамент должна быть тщательной

Заранее нужно определиться с размерами постройки, после чего сделать чертёж. Подготовьте все необходимые инструменты и материалы с запасом.

Основные этапы строительства деревянной облегчённой беседки

Существуют стандартные этапы работ:

Разметка площадки — важный процесс, на который нужно потратить чуть больше времени, чтобы убедиться в правильности расчётов.

Строительство фундамента — зависит от массивности конструкции. Для деревянной беседки, даже если она будет с террасой, подойдёт столбчатый вариант. Ленточное основание применяют для построек из кирпича и металла.

Укладка пола беседки — для такой постройки достаточно слоя гравия. Если вы остановитесь на бетонном покрытии, рекомендуется закрыть его плиткой

Обратите внимание на сток влаги в открытом сооружении, обеспечив необходимый наклон пола. Возведение стен

Они могут быть глухими или решётчатыми

Возведение стен. Они могут быть глухими или решётчатыми

Первые подойдут даже для зимних беседок. Стены не являются несущими.

Монтаж крыши. Есть несколько вариантов, которые подойдут для мангальной беседки: решётчатая, наклонная односкатная (с углом в 5–10˚) или коньковая. Для двух последних в качестве покрытия используется поликарбонат, металлочерепица или ондулин. Решётчатый вариант интересен, поскольку рядом со строением можно посадить плетущиеся растения. Но помните, что в дождливую погоду такая крыша бесполезна.

Внешняя отделка. Она может быть минимальной. Можно просто нанести на деревянный брус защитную пропитку, а затем лак.

Видео: строительство беседки больших размеров с зоной отдыха

https://youtube.com/watch?v=y9Q46Qp5vz8

Встроенный мангал

Эта часть беседки может быть изготовлена своими руками либо куплена в уже готовом виде. В первом случае необходимо подготовить следующие материалы:

  1. Печной жаростойкий кирпич для строительства дымохода и непосредственно мангала.
  2. Газобетонный блок, который подойдёт для возведения печного нижнего основания, ниши для дров.
  3. Решётка из чугуна. Этот материал долговечен, к тому же устойчив к воздействию высокой температуры.

При строительстве мангала из кирпича нужно чётко соблюдать порядовку

Подробная инструкция по строительству печи-гриль своими руками

Для самостоятельного изготовления печи для мангальной беседки нужно выполнить несколько этапов работ:

  1. Сначала нужно выстроить отдельное основание из красного кирпича под печь, укрепить его арматурой. Использовать можно цементно-песчаный раствор марки не ниже М300. На застывший фундамент необходимо положить листы гидроизоляции.

  2. Для строительства придётся использовать два вида кирпича: термостойкий для обустройства внутренней части очага, облицовочный из красной глины для декора снаружи.

  3. Теперь необходимо приготовить кладочную смесь. Для этого надо смешать глину и песок в соотношении 1 к 3, разбавить водой до получения состояния густой сметаны.
  4. После окончания подготовительных работ можно переходить непосредственно к строительству стен мангала. Есть два способа выкладки: в форме буквы «П» или «Е». Оптимальной считается высота конструкции в 1 м. В простом варианте между боковыми сторонами мангала надо установить две чугунные решётки. На верхней можно готовить, на нижней — поддерживать огонь (над ней необходимо вывести дымоход). Между ними должно быть расстояние в 250 мм.

  5. Сложная конфигурация (в форме буквы «Е») позволяет сделать две ниши для дров. В этом варианте допускается применение газосиликатных блоков для нижних рядов, но для верхних обязательно использовать исключительно огнеупорный кирпич.

Необязательно останавливаться на строительстве только мангала. Всегда можно расширить его функционал, добавив разделочные поверхности.

Беседка может иметь всё для полноценного отдыха, вплоть до разделочной поверхности

Видео: Самостоятельное возведение кирпичной беседки

  1. Арматура. Фундамент армируют по всей протяженности. Для этого используют арматуру, толстую проволоку, отрезки металлических труб.
  2. Заливка. Насыпая щебень и заливая его раствором, доходят до цокольной части фундамента. Схватывание бетона достаточно медленное: в первые сутки он отвердевает более чем на половину, зато остальную «силу» набирает несколько недель. Впрочем, чтобы приступить к дальнейшей работе, нужно выждать 3-5 дней.

Возведение кирпичных колонн и стен

Перед началом кладки на фундамент необходимо уложить гидроизоляцию, предотвращающую капиллярное движение воды вверх по стене. Для этого применяют слой рубероида с перехлестом стыков в 15 см

При укладке кирпича важно соблюдать все правила, продумать связку простенков с колоннами. Начинать лучше со стены, качество кладки которой будет сложнее всего оценить

Стены возводят не на всю высоту. Но можно сделать и 1-2 глухих стены, чтобы максимально защититься от солнца, сквозняков и нежелательного обзора со стороны соседей или прохожих.

Возведение стен из кирпича. Пол может укладываться тротуарной плиткой

Устройство пола

Внутри периметра цоколя вынимают грунт на глубину 20 см от предполагаемой поверхности пола. Укладывают песчаную подушку (толщ. 10-12 см) и засыпают щебнем, который заливают жидким бетонным раствором. Тщательно выравнивают. По такой цементной стяжке можно уложить кафель. Для бетонной тротуарной плитки и плоского природного камня («пластушки») достаточно песчаной подготовки.

Если предполагаются деревянные полы, стяжку делать не обязательно, достаточно уложить лаги на подготовленные бетонные основания

Важно следить за тем, чтобы деревянные элементы не касались грунта

Устройство крыши в беседке

Для квадратных и круглых беседок сооружают скатные крыши. Для квадратных – четырехскатные, для круглых 6-ти, 8-ми и десятискатные. Для этого достаточно по периметру стен укрепить брусок. Его сечение зависит от массивности кровли и размеров сооружения (для небольших беседок хватит бруска 5х5 см, для крупных – 5х10 см).

В углах стен бруски должны стыковаться. К стене они крепятся шурупами в заранее установленные дюбеля. К этой обвязке прикрепляются балки перекрытия, на которые опираются стропила. Стропильная конструкция обшивается доской попрек (поперечная обрешетка), на которую и укладывается кровельное покрытие.

Для больших прямоугольных беседок приемлема и односкатная крыша.

Декорирование

1Вход в беседку. Дорожку возле нее лучше украсить плиткой или камнем, можно сделать ступени, осветить все красивыми фонарями.

Обустройство входа и прилежащей территории

2Мебель. Она должна быть сделана из легкого, влагоустойчивого материала. Вся мебель должна быть защищена специальной краской.

3Мелкие детали, такие как подушки, скатерти, шторы, подбираются индивидуально под стиль беседки. Именно эти элементы могут внести акцент в оформлении помещения. Шторы обязательно нужно плотно закрепить, чтобы их не снесло порывом ветра. Материалы лучше подбирать натуральные, которые не подвластны изменениям погоды.

4Свет. В самой беседке можно повесить большой светильник. Возле входа можно установить маленькие, напольные источники света. Также можно сделать декорацию из гирлянды.

Оформление гирляндой

5Участок возле беседки можно задекорировать цветами и кустарниками. Хорошо будут смотреться вьющиеся растения, плетистые розы, виноград. Высаживать их нужно около стен или опор

Один из вариантов озеленения

Несмотря на большой выбор беседок, необходимо учитывать свои предпочтения и тип участка. Все сложности будут вознаграждены приятным времяпровождением в кругу семьи и друзей в этой прекрасной, уютной беседке.

Мангал и барбекю из газового баллона

Беседки с мангалом и барбекю – (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками

8.4 Total Score

Беседки с мангалам

Эффект

9

Удобство

9

Простота

7

Безопасность

8.5

Плюсы

  • Место для отдыха и приготовления пищи
  • Украшение сада

Минусы

Затраты на постройку

Оценки покупателей: Будьте первым!

Заключение

Проекты беседки с барбекю в последнее время стали довольно востребованы и популярны. Они идеально подойдут для круглогодичного или сезонного использования. В зависимости от вида проекта, размеров, освещенности беседка станет прекрасным вариантом для принятия пищи и готовки блюд. Большие конструкции дают возможность проводить там праздники, встречать гостей или просто отдыхать на природе. Большой выбор материалом дает возможность создавать именно те модели беседок, которые идеально будут смотреться около остальных строений на участке и ландшафтным дизайном.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
