Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

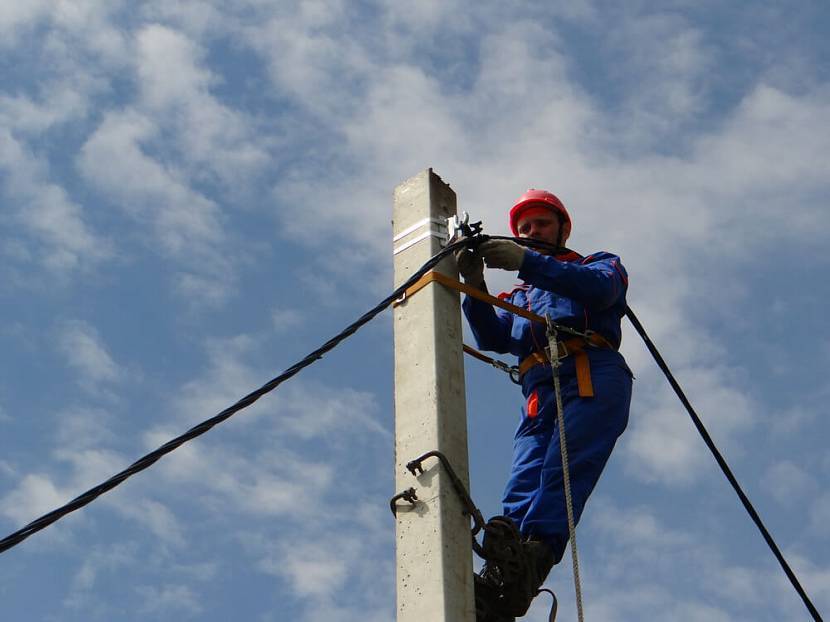

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

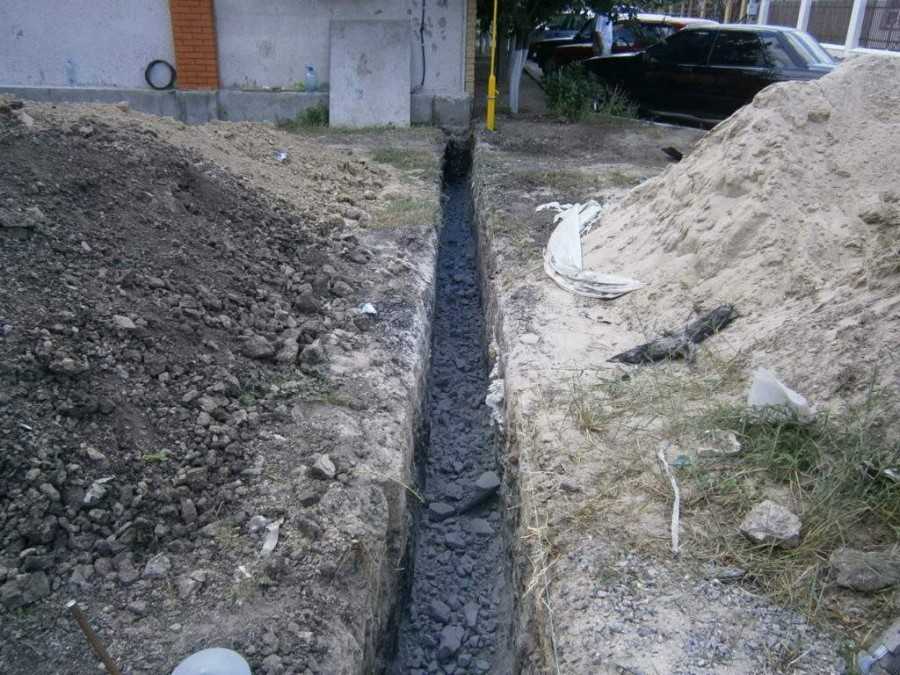

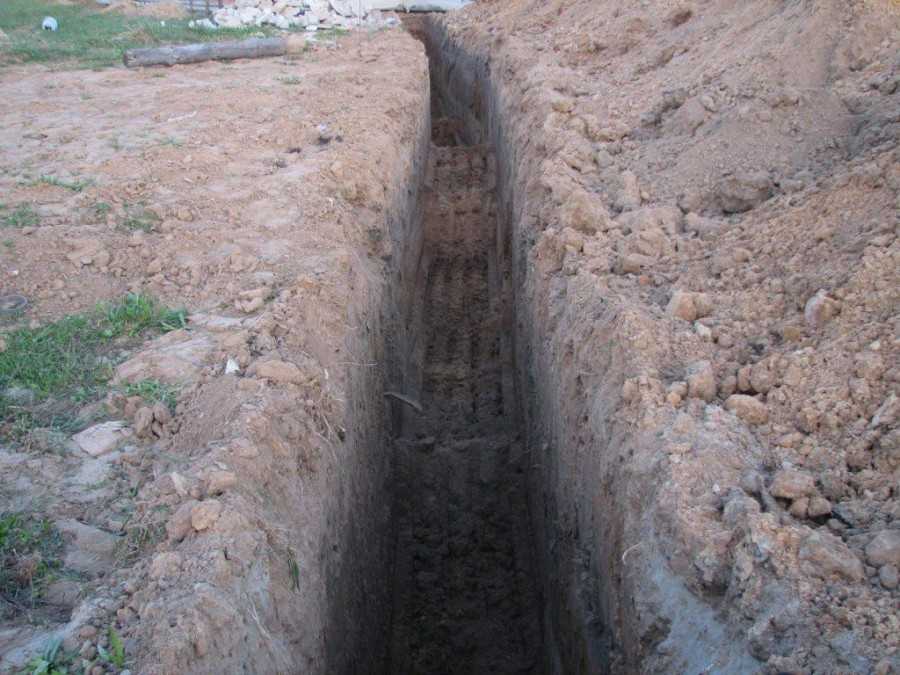

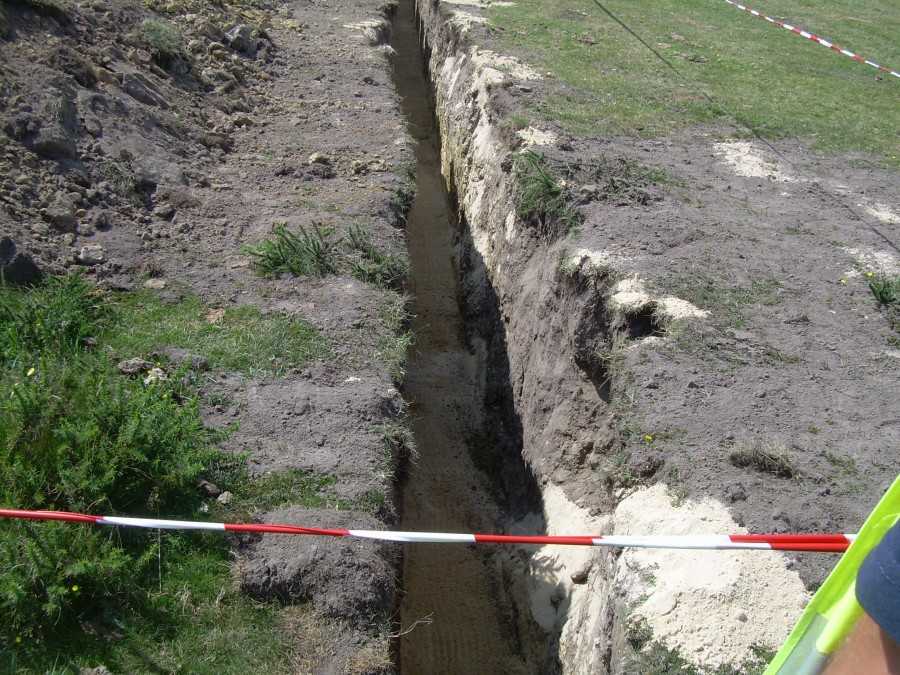

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Детализация действий

Новичку следует запомнить некоторые детали процесса:

Места соединений заправляют в муфты. Их расположение отмечают на плане.
Сначала насыпают слой просеянного песка толщиной 10 см и притаптывают. Песчаная подушка сверху и снизу защищает кабель от повреждения.

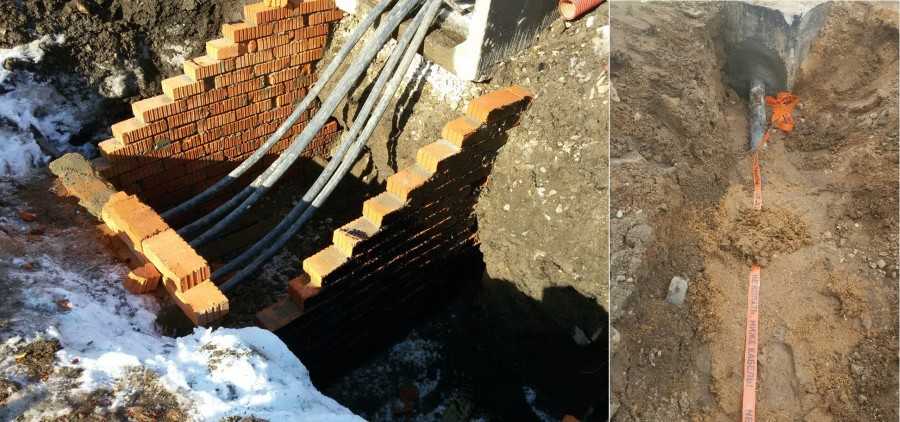

Сверху стелят сигнальную ленту

Она имеет яркий цвет и предупредительную надпись «Осторожно кабель».
Для высоковольтной магистрали над слоем грунта устанавливают защиту из кирпича или железобетонных плит.
Сигнальную ленту не разрешается укладывать прямо на кабель. Расстояние от провода до сигнальной ленты в вертикальной плоскости не менее 25 см.
Если кабелей несколько, то сигнальная лента располагается над каждым из них.
Необходимо проверить изоляционный слой на утечку тока измерением сопротивления.
Только после проверки можно окончательно засыпать траншею и подключать потребителей.
Землю насыпают в траншею, удаляют посторонние включения

Почву расправляют и утрамбовывают.
Засыпают траншею выше уровня грунта исходя из того, что после дождей земля осядет и уплотнится.

Траншея засыпается выше грунта

Технология прокладки кабельной линии

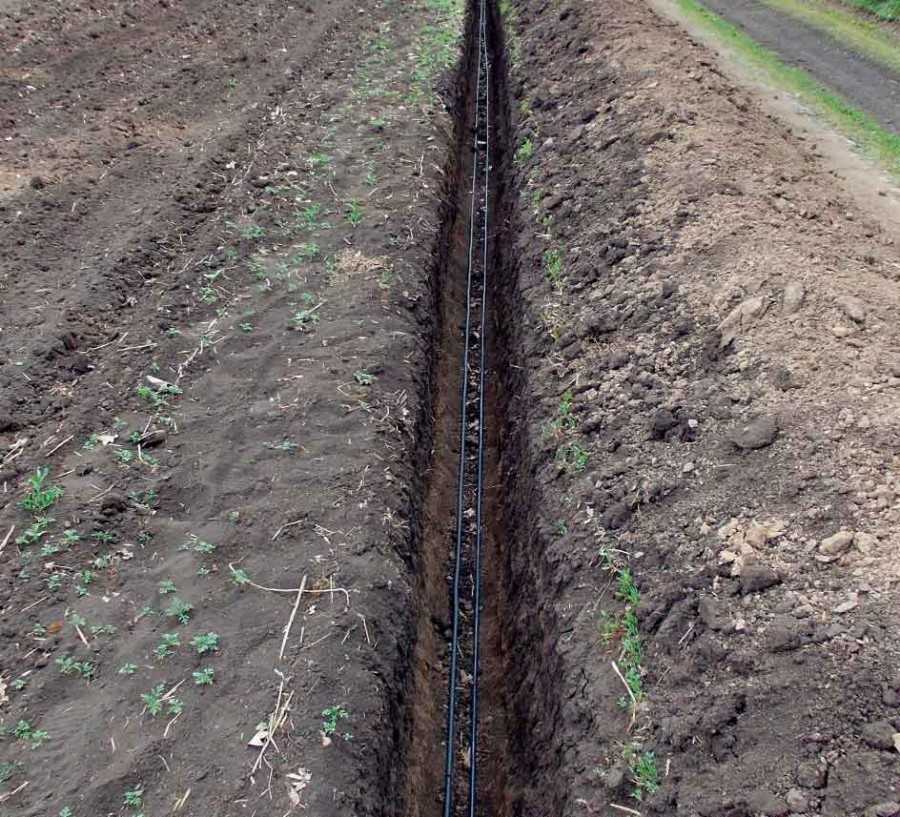

Прокладка кабельной линии

Прокладка кабельной линии

По технологии, кабель прокладывается с небольшим запасом на случай механического смещения почвы и с учетом деформации при изменении температуры. На практике это означает волнообразную укладку кабеля, если речь идет о его размещении в траншее, и создание стрелы провеса – если кабель проводят по конструкциям. Создание колец кабеля для запаса недопустимо.В случае вертикальной прокладки применяют жесткое крепление в виде прокладок из листовой резины, поливинилхлорида или эластичного материала, рассчитанного соответствующий температурный диапазон.

Монтаж проводится в два этапа – создание опорных конструкций для прокладки и непосредственную работу по прокладке кабеля и его подключения к выводам.Внутри помещений и местах снаружи, доступных для неквалифицированного персонала, а так же где есть возможность передвижения транспортных средств, перевалки грузов и работа механизмов, кабели прокладываю на высоте более 2 метров.

Нормы прокладки кабелей

По нормам, кабель должен укладываться на глубину не менее, 0,7 метра. В одной траншее допускается размещение не более 6 жил (при напряжении 6-10 кВт) и не более двух, при напряжении 35 кВт. Ширина траншеи должна выбираться исходя из удобства работ, однако, должна быть не менее 20 см при напряжении до 10 кВт, и не менее 30 см – при 35 кВт.При количестве кабелей более 20 штук, оправдано организовывать их размещение в туннеле.

Испытания

На объект кабель поставляется в заводской упаковке – барабане. После удаления внешней обшивки барабана необходимо оценить состояние оболочки изоляции наружных витков на предмет подтеков, трещин, смещений или зазоров между витками бронеленты. Поврежденный при перевозке кабель удаляют, а оставшийся – испытывают повышенным напряжением.

Прокладка контрольного кабеля в земле должна сопровождаться испытанием его волнового сопротивления с целью обнаружении я неисправностей или повреждений, допущенных при монтаже.

При прокладке кабеля при отрицательных температурах необходимо учитывать температуру окружающего воздуха. При условии монтажа кабеля, подогретого в помещении, скорость его монтажа на улице выбирается из следующих температур:

  • От 0 до минус 10 градусов – время монтажа не более часа;
  • От минус 10 до 20 градусов – время монтажа не более 40 минут;
  • При температуре ниже 20 градусов – время монтажных работ не более 30 минут.

При температуре ниже 40 градусов прокладывать кабель любой марки запрещено.Прокладка кабеля в земле, проверка электрооборудования, электроиспытания, монтаж и многие другие работы, связанные с электрооборудованием, может провести компания «10 Киловольт». К вашим услугам – штат высококлассных специалистов и их бесценный опыт.

Требования к устройству кабеля в траншее

Формулировка «укладка кабеля своим руками» не приемлема для работ частного характера, когда определённый спектр строительных процессов проводится самостоятельно, частным образом.

Перед тем как проводить соответствующие работы, представителями эксплуатирующей организации проводится осмотр трассы и проверка качества предварительно проведенных подготовительных рабочих процессов. В данном случае имеется в виду:

Устройство и крепление лотков или труб на глубине траншей. Дополнительно проверяется песчаная подсыпка, устраиваемая под лотки или трубы для равномерного распределения материала при равнозначных нагрузках на грунт.

Осмотр и фиксирование сечения труб на предмет их соответствия установленной проектной марке силового кабеля.

Закупка рядового кирпича или железобетонных плит, если требуется механическая защита кабельных линий, по всем участкам проходящей трассы.

Обязательная закупка сигнальной ленты с надписью, предупреждающей о месте расположения кабеля для последующей её закладки на поверхность кабеля в траншею.

Фиксирование фактора низкого расположения грунтовых вод, в результате чего  отсутствует перенасыщение воды в траншее.

Расчистка дна от камней различной крупности и иных предметов, способных причинить вред.

Проверка радиусов углов поворотов траншейных участков и отметок глубины в данных местах по всей протяжённости трассы. Обязательна сверка с геодезическими данными.

Проверка мест узлов проникновения труб в здания.  Процесс происходит за счёт штробовки отверстий в конструкциях фундаментов и конструкциях стен. Места ввода подлежат заделке кирпичом и раствором.

Распределение по протяжённости участков трассы закреплённых угловых и линейных роликов.

Относительно непосредственно силовых кабелей проводится строгая проверка на:

  • наличие протоколов, подтверждающих заводские испытания;
  • предоставление актов проверки барабанов и кабельной накрутки на них. Для импортных аналогов дополнительно запрашиваются  официальные протоколы вскрытия и наружной проверки образцов.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

  • глубина укладки — 0,4-0,7 м;
  • траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
  • сверху и снизу прокладки должен находиться слой песка;
  • кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
  • вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
  • дистанция от подземных коммуникаций — 2 м;
  • расстояние между пересекающимися кабелями — не менее 0,5 м;
  • соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Рекомендации мастеров

Редко удается обойти все сложные места. На этих участках магистраль заправляют в толстостенную стальную трубу. Заводить в трубу несколько кабелей запрещено, потому что пробой изоляции одного из кабелей приведет к повреждению соседнего. Количество футляров соответствует числу кабелей. Они должны укладываться с интервалом 15 см.

В случае стыковки металлических труб, пользуются сваркой. В такой способ места соединения не смогут повредить защитную оболочку.

Важно Бронированный кабель подлежит заземлению. К броне приваривают или припаивают отдельный провод в изоляции и подключают его к нулевой клемме или «земле» на щитке

В аварийной ситуации сработает автомат и отключит электропитание. Отсутствие такого провода в случае пробоя фазы приводит к поражению током при контакте с броней.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

  1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
  2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
  3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
  4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
  5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

  1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
  2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Способ укладки кабеля в земле

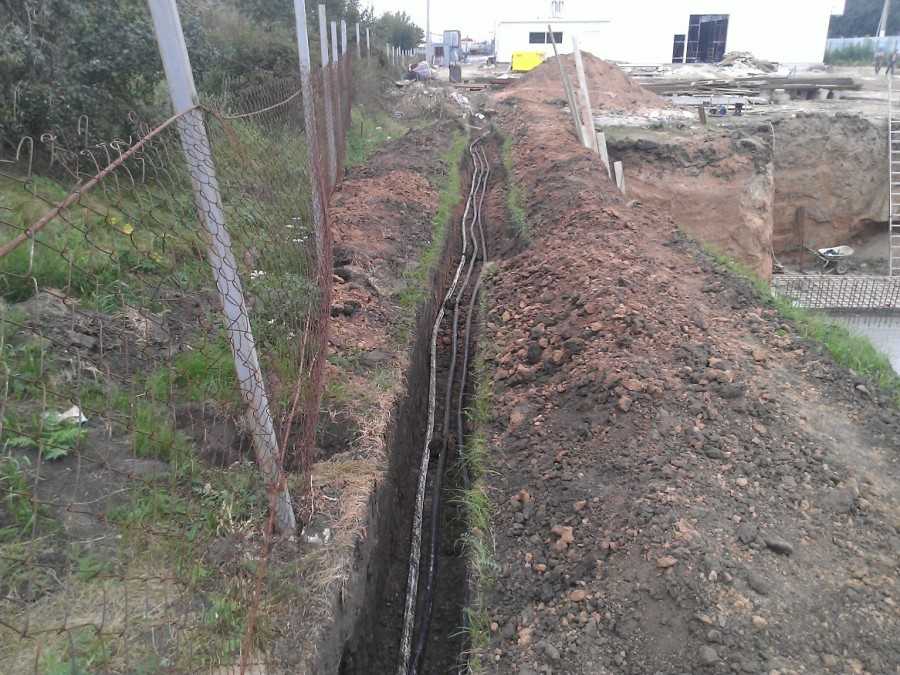

Укладка кабеля в земле

После того, как разработан проект укладки электрокабеля,  приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь  и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.

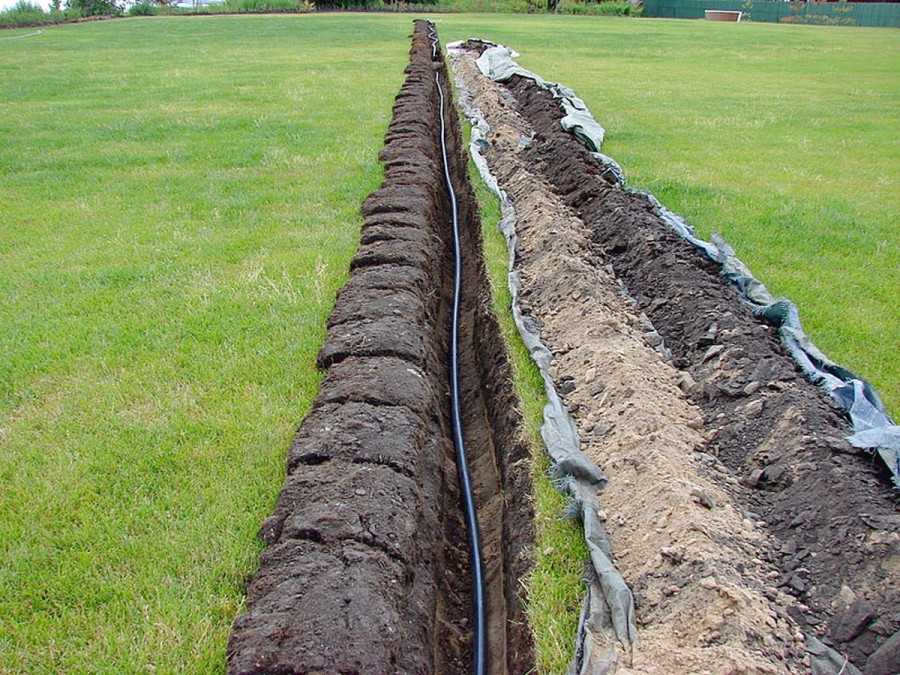

Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами.  Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена,  придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам.  Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см.   Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы

Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!».  Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Лента в траншее с кабелем «Осторожно кабель»

  • Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
  • Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

Стоит проверить, нет ли пересечений трассы с инженерными сетями

Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы;
Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить;
Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить;
Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра;
Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см.

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить

При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы

Схема закрепления проводки на сооружении:

1 — провода,

2 — фиксатор,

3 —платформы с перфорацией,

4 — вертикальный держатель,

5 — крепление профиля,

6 — элемент крепления к несущей конструкции,

7 — модуль опоры,

8 —основание платформы.

  1. Провода с внешним диаметром от 1,8 см должны закрепляться на опорах через каждый метр вне зависимости от горизонтального или вертикального положения.
  2. Опоры через 50 см требуются для проводов с внешней толщиной до 1,8 см вне зависимости от горизонтального или вертикального положения. Только в случае с вертикальным положением крепление необходимо на каждой опоре, с горизонтальным – на каждой второй.
  3. Вне зависимости от плана расположения опор провода закрепляются через промежуток не превышающий 50 см от мест соединения, муфт, окончания трассы. Для закрепления неусиленных кабелей применяются прокладки под опорные элементы из эластичного материала, размер которых по ширине больше ширины элементов на 5-6 мм.
  4. Кабели с изоляцией из поливинилхлорида закладывают в тех точках, где они не смогут подвергнуться повреждениям вредителями. Если это невозможно, то проводку следует защитить с помощью сеток, труб или иными способами.

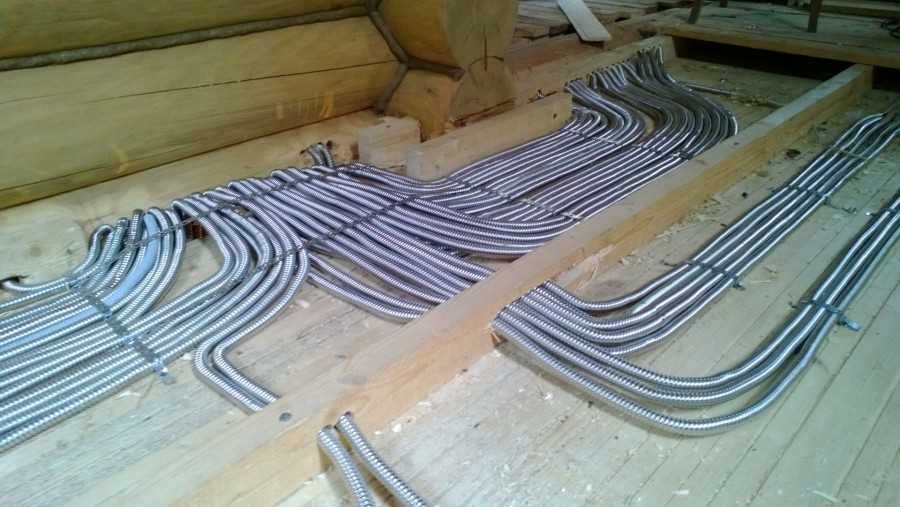

  5. При проведении проводов внутри пола или в перекрытиях их помещают в каналы, коробы.
  6. При необходимости проложить линию к приборам и автоматам совместно с другими проводами, то в туннелях или коробах они должны располагаться на разных стенах.
  7. После разметки трассы специалистами по геодезии, но перед началом выкапывания траншеи в почве результаты проведенной работы принимаются лицом, занимающим руководящую должность и назначенным ответственным за проведение данных монтажных работ, и с представителем со стороны заказчика. В ходе приемки идет проверка соответствия геодезических отметок изначальному проекту и наличие маркеров в точках пере сечения линией любых подземных коммуникаций.
  8. Траншеи особым образом подготавливаются для укладки проводки: углубление освобождается от камней, почвы и различного мусора, наполняется разрыхленной почвой как минимум на 10 см. В точках пересечения с подземными путями и линиями прокладываются защита из асбестоцементна или бетона, которая необходима для предотвращения возможного нарушения целостности кабеля в ходе починки находящихся рядом коммуникаций.
  9. Для облегчения процесса прокладки проводов по траншеям превышающим 50 м применяются лебедки, при большей протяженности линий используют транспортеры кабеля.
  10. Глубина заведения кабельных линий от отметки планирования должна равняться 70 см.
  11. Протяженность кабеля рассчитывается с запасом 1—3% (его укладывают змейкой, учитывая возможность смещения слоев почвы и искажений провода вследствие температурных перепадов).
  12. Чтобы избежать нарушений целостности защитных оболочек и изоляционного материала провода необходимо засыпать разрыхленным грунтом, формируя слой глубиной от 10 см.
  13. На отрезках, где предполагаются механические воздействия на линии для защиты проводки используются плиты или кирпич, который укладывается одним слоем перпендикулярно трассе.
  14. Для проведения кабеля в грунте составляется документация на скрытые работы.

Нагрузка и срок службы.

Важный параметр электрического кабеля – это нагрузка, с которой ему предстоит работать. Любой электрокабель прокладывается с целью передачи мощности, которая характеризуется номинальным напряжением и электрическим током.

Если с передаваемой активной мощностью и рабочим напряжением всё понятно, то эл. ток необходимо рассчитать по следующей формуле:

Кс – коэффициент спроса (для определения максимального значения можно принять равным единице), cos Ф – в большинстве случаев принимает значение 0,8, nс – КПД электрической сети (аналогично величине, характеризующей спрос, для упрощения расчетов можно принять равным 1).

Зная максимальное значение электрического тока, можно определить и сечение кабеля. Для этого достаточно воспользоваться справочными таблицами.

При правильных расчётах итогом станет срок службы электрокабеля на протяжении не менее 50 лет.

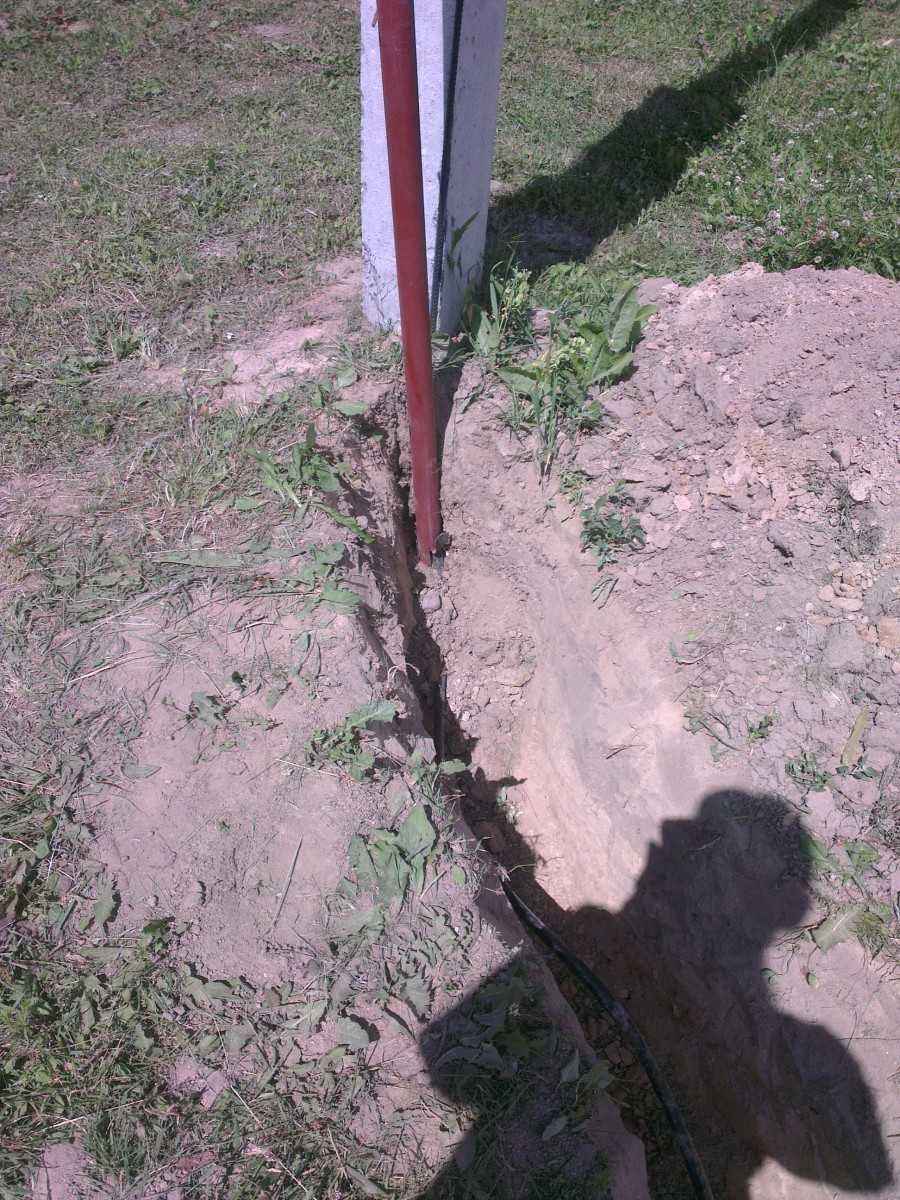

Как завести в дом

Так как прокладка кабеля под землей через фундамент запрещается, существуют другие методы ввода трассы в дом:

  1. При наличии подвала в доме, можно в фундаменте проделать отверстие, поместить в него отрезок металлической трубы. Протянуть сквозь нее провод, а свободное пространство заполнить монтажной пеной.
  2. Убрать излишки и покрыть раствором цемента.

Второй вариант – пропустить проводку сквозь стену. Для этого понадобится труба изогнутой формы. Сгибы не должны быть под углом 90 градусов. Трубу устанавливают в месте, где трасса подходит к дому. При наличии свайного фундамента, доведя канаву до точки ввода в дом, проделывают дыру в полу, через нее заводят провод.

Мелкозаглубленный фундамент позволяет расположить питающую линию под ним. Для этого прокладывают трубу из металла на глубине не менее 50 сантиметров от фундамента, через нее протягивают провод.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

  • армированные;
  • неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

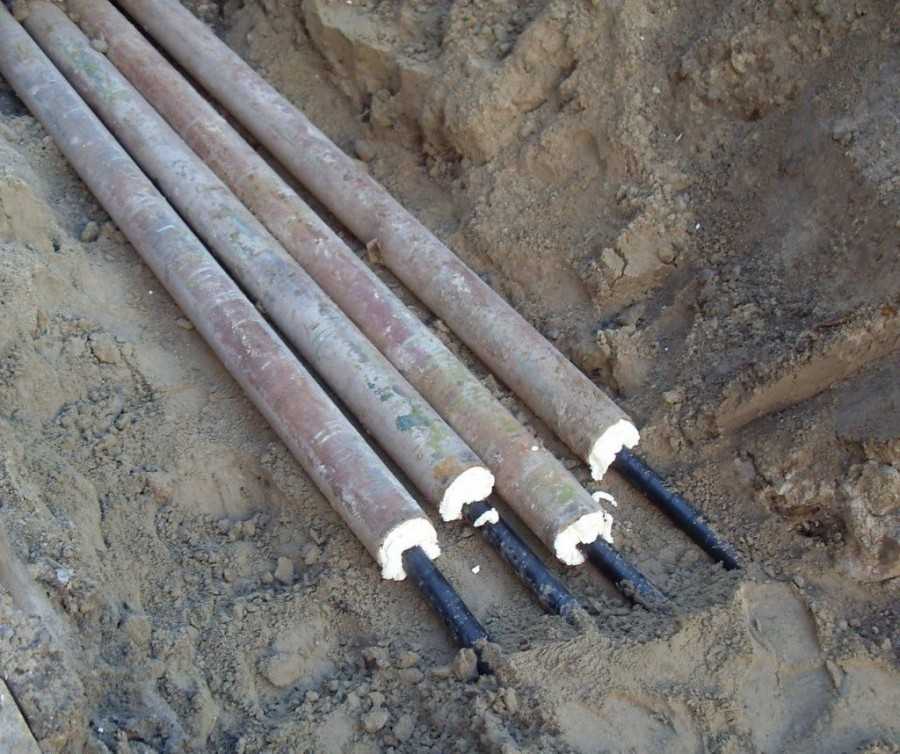

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

  • в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
  • являясь диэлектриком, дополнительно защищает кабель;
  • не требуют заземления;
  • стойки к химическим веществам и растворителям;
  • ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

  • размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
  • обладает большей жесткостью и прочностью на разрыв;
  • имеет высокую пароизоляцию;
  • способен восстанавливать форму при кратковременной деформации.
  • https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
  • https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
  • https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
  • https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
  • https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
  • https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

  • Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
  • Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
  • Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
  • Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
  • Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
  • Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
  • Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
  • Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.


Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
