Расчет деревянных балок перекрытий: онлайн-калькулятор, принципы расчетов

Как правильно установить балочные элементы

При возведении здания из кирпича, при выполнении кладки для установки несущих деталей в стенах выполняются проемы для установки концов горизонтальных опор. По принятым правилам величина опоры конца опорной детали должна быть не менее 15 сантиметров. Установка переводов должна быть строго горизонтальной, что контролируется строительным уровнем. При необходимости регулировки положения под ее концы можно устанавливать плашки или регулировочные проставки. Для деревянных перекрытий обязательна установка гидроизоляции из одного или двух слоев рубероида.

Это защитит материал от переувлажнения, сопровождаемого процессами гниения. С этой же целью деревянные детали обрабатываются противобактериальными препаратами. Для снижения горючести применяются противопожарные пропитки. Свободное пространство, образующееся по ходу установки конца опоры, нужно заполнить утепляющими материалами.

Как произвести онлайн расчет

Рассмотрим порядок подсчета при использовании перекрытия из древесины – наиболее популярного материала для индивидуального и малоэтажного строительства. Эти наиболее сложные математические задачи лучше выполнять с использованием калькулятора из интернета с высокой степенью вероятности получения достоверного результата.

Расчет на прогиб (изгиб) – алгоритм расчета

Для выполнения этой операции разработан определенный порядок. Расчет балки на прогиб и изгиб производится следующим образом:

  1. Составляется схема нагружения.
  2. Определяются основные размеры опоры.
  3. Производится вычисление максимально допустимой нагрузки на эту деталь.
  4. При необходимости определяется величина прочности на значение прогибающего момента.
  5. Рассчитывается максимально возможный прогиб опорного элемента при данном нагружении.

При вычислении допустимой нагрузки учитываются следующие показатели:

  • вес метрового образца перекрытия;
  • масса перекрытия в приложении к одному квадратному метру;
  • расстояние между опорными балками в метрах.

Учитывая важность точности результат расчета балки на прогиб / изгиб, лучше воспользоваться онлайн-калькулятором, где учтены все характеристики и особенности конструкции перекрытия. Особо важно выполнение расчета балки на прочность. По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП

По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП.

Если максимальная распределенная нагрузка превышает показатели прочности материала опоры, необходимо изменить геометрические параметры опоры и пересчитать по новым данным. Величина прогиба зависит также от материала, из которого она изготовлена. Калькулятором предусмотрена также порода древесины, из которой она изготавливается.

Нужно заметить, что этот вид вычисления относится к наиболее сложным математическим операциям в строительстве и часто неподвластен даже инженерам. Поэтому расчет балки на изгиб лучше выполнять с использованием онлайн-калькулятора. А учитывая, что составители калькуляторов тоже люди, им свойственно ошибаться, лучше перепроверить его дополнительно на разных программах. Только вот оценку результата придется выполнять самому. Для этого нужно, как минимум, владеть методикой построения эпюр нагрузок.

Для страховки конструкторы часто вводят на консолях дополнительные упоры в виде укосин, если это возможно.

Онлайн расчет статически неопределимой балки

Опорное основание такого типа считается таковым в том случае, когда к нему нельзя применить уравнение равновесия. Это возможно при том случае, когда на ферме отсутствуют промежуточные шарниры и имеются шарнирные опоры по концам, один из которых является жестко защемленным, а второй оснащается подвижным шарниром.

Алгоритм онлайн просчета предполагает построение эпюр нагрузок в трех плоскостях и представляет собой сложную математическую задачу. Поэтому имеет смысл воспользоваться специальным онлайн калькулятором из интернета и получить конечный результат без особых затрат времени.

Нужно заметить, что выполнение расчетов такого уровня сложности является частным случаем при проектировании нестандартных строений. Чаще всего используются типовые конструкции, где опорные элементы просчитаны заранее. Кроме того, наличие различного рода строительных онлайн калькуляторов упрощает задачу выполнения расчетов. Их использование оправдано, когда возникают сомнения в правильности выбора материалов.

Расчет балки на прогиб (изгиб)

Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:

Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)

  • q – величина нагрузки на перекрытие;
  • l – величина пролета перекрытия;
  • E – модуль упругости;
  • I – момент инерции.

Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:

Момент инерции (формула): I = b × h3 /12

  • b – ширина балки;
  • h – высота балки.

Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:

Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))

После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:

Элементы конструкций Максимальный прогиб балки, не более
1. Балки междуэтажных перекрытий L/250
2. Балки чердачных перекрытий L/200
3. Перекрытия при наличии стяжки/штукатурки L/350

Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.

Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.

Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.

Конечные параметры балки

После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.

Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.

В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.

Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) “Деревянные конструкции” и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал – дуб 2 сорта.

Срок службы конструкций – от 50 до 100 лет.

Состав балки – цельная порода (не клееная).

Шаг балок – 800 мм;

Длина пролета – 5 м (5 000 мм);

Пропитка антипиренами под давлением – не предусмотрена.

Расчетная нагрузка на перекрытие – 400 кг/м2; на балку – qр = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие – 400/1,1 = 364 кг/м2; на балку – qн = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

Мmax = qp·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q– расчетная нагрузка на балку;

L – длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

Wтреб = γн/о·Mmax/R = 1,05·100000/121,68 = 862,92 см3,

где: R = Rи·mп·mд·mв·mт·γсc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 – расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП – таблицы 1 и поправочных коэффициентов:

mп = 1,3 – коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

mд = 0,8 – поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

mв = 1 – коэффициент условий работы (таблица 2 ).

mт = 1 – температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γсс = 0,9 – коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γн/о = 1,05 – коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: ma = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6Wтреб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия Wбалки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6Wтреб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·qн·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: qн = 2,92 кг/cм – нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 – модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 – момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

fmax = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

fбалки = 1,83 см < fmax  = 2,0 см – условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Плюсы и минусы деревянного перекрытия

Обычно конструкция из дерева сравнивают с железобетонными плитами. Основными достоинствами балок являются:

  1. Небольшой собственный вес. Для сравнения, собственный вес с полезной нагрузкой составляет: железобетонной плиты – от 700 до 800 кг/м2, а деревянного перекрытия – от 350 до 400 кг/м2. Это позволяет сократить расходы на укрепление и изготовление фундамента.
  2. Для выполнения работ не надо арендовать специальное оборудование. Например, те требуется кран на автомобильном ходу.
  3. Применяются в условиях «сложных» грунтов. Например, для горных пород.
  4. Перегораживание из бруса выполняется по времени быстрее, чем железобетонная конструкция. Для сравнения берётся одинаковая площадь.
  5. Стоимость сооружения ниже.
  6. Экологически безопасный материал. В составе отсутствуют агрессивные компоненты.
  7. Покупая материал необходимо внимательно осмотреть на наличие трещин, следов заражения паразитами.

Брус из древесины имеет свои недостатки:

  • Натуральное дерево могут повредить грызуны, насекомые. А также материал подвержен образованию плесени, грибка.
  • Брус необходимо дополнительно обрабатывать специальным составом, пропитывать антисептиком. Это поможет избежать гниения древесины. К тому же надо организовать качественную систему вентиляции.
  • Деревянные балки обшивают с двух сторон, а между ними ложится звукоизоляция и утеплитель.
  • Дерево хорошо горит. Поэтому конструкция имеет высокую степень пожароопасности. Например, в зоне примыкания перекрытия к дымоходу придётся выполнять теплоизоляционные швы.
  • Срок службы меньше, чем у железобетонной конструкции.

Расчет деревянной балки перекрытия онлайн

Этот строительный калькулятор окажет вам незаменимую помощь в проведении быстрых и точных расчётов параметров деревянной балки перекрытия. Благодаря универсальной формуле калькулятора, перед вами открывается возможность в режиме онлайн вычислять несущую способность и жесткость четырех видов балок.

На странице представлены 4 типа расчёта:

— клееная балка из досок

— клееная балка из шпона

Итоговый отчёт калькулятора будет содержать в себе данные об общем количестве необходимых балок, их параметрах и стоимости.

Соблюдайте данную инструкцию:

— задавайте строкам калькулятора верные и точные значения (дробные числа вносятся в неизменном виде)

— пользуйтесь соответствующими иллюстрациями

— пользуйтесь раскрывающими списками (они значительно облегчают вычисления и обеспечивают более достоверные итоговые данные)

Заполните все строки, находящиеся в левой части страницы, индивидуальными значения и получите мгновенный результат в правой части калькулятора:

Изготовление балок

Бетонная балка перекрытия – изделие, которое проще всего заказать уже готовым с завода. Но бывают случаи, когда появляется необходимость сделать балки самостоятельно – так, если доставить их в Москву с ближайшего завода несложно, то в дальние регионы порой доставка обходится слишком дорого.

Для производства железобетонных балок необходимо тщательно выполнить расчеты, составить чертежи. Сам процесс сравнительно несложный, но требует обязательного соблюдения технологии.

Процесс производства железобетонной балки:

  • Создание опалубки из фанеры 1-2 сантиметра или деревянных досок толщиной 2.5-4 сантиметра. Опалубка выполняется того размера, который определен для балок. Внутренняя часть конструкции обклеивается пленкой.
  • Армирование из 4 цельных стальных прутьев диаметра 12-14 миллиметра. В случае выполнения сопряжения обязателен нахлест в 80 сантиметров и обвязка этого места проволокой. Арматура располагается таким образом, чтобы со всех сторон ее окружал слой бетона толщиной минимум 5 сантиметров (обычно используют фиксаторы из пластика).
  • Заливка опалубки бетонной семью марки минимум М300 – в один прием, беспрерывно. После заливки изделие накрывается гидроизоляционным материалом. При реализации работ в жаркую пору бетон поливают водой каждые сутки, созревает конструкция около 2 недель.

Таким образом можно изготовить балки любой конфигурации, размера – под любые типы перекрытий, для выполнения кровли, фундамента, создания пола, дверных или оконных проемов и т.д.

Расчет прогибов балки

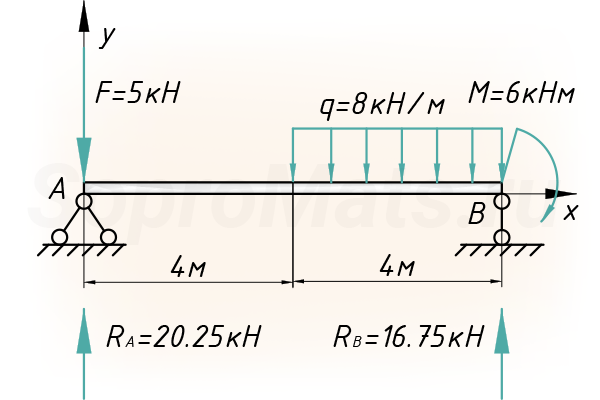

Посмотрим, как пользоваться методом начальных параметров на примере простой балки, которая загружена всевозможными типами нагрузок, чтобы максимально охватить все тонкости этого метода:

Для расчета нужно знать все внешние нагрузки, действующие на балку, в том числе и реакции, возникающие в опорах.

Далее вводим систему координат, с началом в левой части балки (точка А):

Распределенная нагрузка

Метод начальных параметров, который будем использовать чуть позднее, работает только в том случае, когда распределенная нагрузка доходит до крайнего правого сечения, наиболее удаленного от начала системы координат. Конкретно, в нашем случае, нагрузка обрывается и такая расчетная схема неприемлема для дальнейшего расчета.

Если бы нагрузка была приложена вот таким способом:

То можно было бы сразу приступать к расчету перемещений. Нам же потребуется использовать один хитрый прием – ввести дополнительные нагрузки, одна из которых будет продолжать действующую нагрузку q, другая будет компенсировать это искусственное продолжение. Таким образом, получим эквивалентную расчетную схему, которую уже можно использовать в расчете методом начальных параметров:

Приступим непосредственно к самому расчету прогиба балки. Рассмотрим наиболее интересное сечение в середине пролета, очевидно, что это сечение прогнется больше всех и при расчете на жесткость такой балки, рассчитывалось бы именно это сечение. Обзовем его буквой – C:

Относительно системы координат записываем граничные условия. Учитывая способ закрепления балки, фиксируем, что прогибы в точках А и В равны нулю, причем важны расстояния от начала координат до опор:

Записываем уравнение метода начальных параметров для сечения C:

Произведение жесткости балки EI и прогиба сечения C будет складываться из произведения EI и прогиба сечения в начале системы координат, то есть сечения A:

Напомню, E – это модуль упругости первого рода, зависящий от материала из которого изготовлена балка, I – это момент инерции, который зависит от формы и размеров поперечного сечения балки. Также учитывается угол поворота поперечного сечения в начале системы координат, причем угол поворота дополнительно умножается на расстояние от рассматриваемого сечения до начала координат:

Учет внешней нагрузки

И, наконец, нужно учесть внешнюю нагрузку, но только ту, которая находится левее рассматриваемого сечения C. Здесь есть несколько особенностей:

Сосредоточенные силы и распределенные нагрузки, которые направленны вверх, то есть совпадают с направлением оси y, в уравнении записываются со знаком «плюс». Если они направленны наоборот, соответственно, со знаком «минус»:

Моменты, направленные по часовой стрелке – положительные, против часовой стрелки – отрицательные:

Все сосредоточенные моменты нужно умножать дробь:

Все сосредоточенные силы нужно умножать дробь:

Начало и конец распределенных нагрузок нужно умножать на дробь:

Формулы прогибов

С учетом всех вышеописанных правил запишем окончательное уравнение для сечения C:

Поэтому, чтобы найти прогиб, составим второе уравнение для сечения B, из которого можно определить угол поворота сечения A. Заодно закрепим пройденный материал:

Выражаем угол поворота:

Подставляем это значение в наше первое уравнение и находим искомое перемещение:

Вычисление прогиба

Значение получили в общем виде, так как изначально не задавались тем, какое поперечное сечение имеет рассчитываемая балка. Представим, что металлическая балка имеет двутавровое поперечное сечение №30. Тогда:

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

  • подвальное;
  • чердачное;
  • междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система:

  • Чердачное перекрытие с подшивкой, утеплителем в котором является минеральная вата, имеет постоянную нагрузку 50 кг/м2. По стандартам СНиП при такой нагрузке нормативом будет 70 кг/м2, если коэффициент запаса прочности равен 1.3. Итак, узнать общую нагрузку несложно – 1.3*70+50=130 кг/м2.
  • Если вы производите расчеты для мансардного помещения, то следует учесть вес материала, из которого выполнен пол и предметы, которые находятся в этом помещении. В таком случае нагрузка будет 350 кг/м2.
  • Если же деревянные балки перекрытия играют роль межэтажных пролетом, то величина нагрузки будет равна 400 кг/м2.

Определение шага и сечения балок

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

  1. Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
  2. Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
  3. Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

К достоинствам отнесем:

  • Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
  • Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
  • Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
  • Простота установки на все несущие элементы в независимости от материала изготовления.
  • Есть возможность изменить ширину шага укладки.
  • Можно установить внутренние коммуникационные линии.
  • Отличная звукоизоляция.
  • Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

  • Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
  • Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
  • Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Классические ошибки

Инженеры, не имеющие должного опыта, часто допускают некоторые ошибки при расчёте балок, а именно:

  1. Слишком малое сечение, даже если оно и проходит по условиям прочности, может прогнуться больше нормативных значений, из-за чего перекрытие перестанет удовлетворять эксплуатационным требованиям.

  2. Наоборот, слишком большое сечение приведёт к перерасходу материалов и повышенным затратам при строительстве.
  3. Неверно выбранное защемление балки повлияет на результат расчёта.
  4. При расчёте необходимо приводить все единицы к единому модулю, а, в противном случае, результат окажется далёким от истины.

Чтобы не совершать типичные ошибки, следует выполнять расчёт в соответствии с алгоритмом и фиксировать все промежуточные результаты. После выполнения расчёта следует несколько раз проверить результат. Если возникают сомнения, лучше сравнить подобранное сечение балки с аналогичными примерами.

Устройство

По назначению данные конструкции разделяются на следующие виды:

  • цокольные,
  • межэтажные,
  • чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

  • балки,
  • подшивное перекрытие,
  • изоляционные слои,
  • накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

  • крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
  • следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
  • крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
  • между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

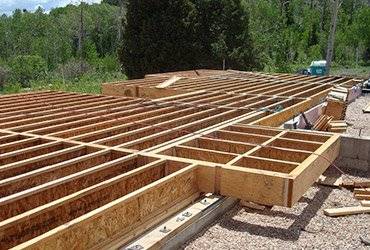

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

  • доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
  • пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Расчет деревянного перекрытия

Расчет деревянного перекрытия – одна из самых легких задач и не только потому, что древесина – один из самых легких строительных материалов. Почему так, мы очень скоро узнаем. Но сразу скажу, если вас интересует классический расчет, согласно требований нормативных документов, то вам сюда.

При строительстве или ремонте деревянного дома использовать металлические, а тем более железобетонные балки перекрытия как-то не в тему. Если дом деревянный то и балки перекрытия логично сделать деревянными. Вот только на глаз не определишь, какой брус можно использовать для балок перекрытия и какой делать пролет между балками. Для ответа на эти вопросы нужно точно знать расстояние между опорными стенами и хотя бы приблизительно нагрузку на перекрытие.

Понятно, что расстояния между стенами бывают разные, да и нагрузка на перекрытие тоже может быть очень разная, одно дело – расчет перекрытия, если сверху будет нежилой чердак и совсем другое дело – расчет перекрытия для помещения, в котором будут в дальнейшем делаться перегородки, стоять чугунная ванна, бронзовый унитаз и много чего еще.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
