Расчет воздуховодов
Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.
Расчет площади сечения воздуховодов
После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.
Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.
При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.
Площадь сечения воздуховода определяется по формуле:
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
Расчет сопротивления сети воздуховодов
После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.
Для расчета сопротивления участка сети используется формула:
Где R – удельные потери давления на трение на участках сети
L – длина участка воздуховода (8 м)
Еi – сумма коэффициентов местных потерь на участке воздуховода
V – скорость воздуха на участке воздуховода, (2,8 м/с)
Y – плотность воздуха (принимаем 1,2 кг/м3).
Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.
В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Расчет сечения воздуховодов методом допустимых скоростей
Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

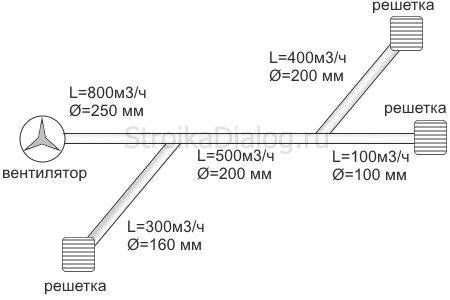

Рис. 1 (Схема сети для расчета)
В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.
Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:
- Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
- По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
- После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.
Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.
Расчет материала для воздуховодов и фасонных элементов
Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.
Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.
Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.
Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.
Современные блага цивилизации позволяют обустроить дом по своему желанию, оснастив жилище всеми необходимыми для комфортного проживания предметами, в том числе и сетями снабжения. Можно ли представить современный дом без вентиляционной системы и кондиционера? Сегодня это кажется нереальным, но ведь раньше людям не было известно о таких благах.
От того, насколько правильно спроектирована система вентиляции, зависит ее дальнейшее функционирование. Здесь важна каждая деталь. Ведь при допущении даже небольшой ошибки система может дать сбой и, к примеру, вместо холодного воздуха гнать внутрь помещения горячий. Система вентиляции состоит из множества элементов, которые соединяются между собой специальными деталями и фасонными изделиями.
Главный фактор, влияющий на производительность вентиляционной системы, — правильность проектирования. Расчет площади воздуховодов и фасонных изделий необходим для слаженной работы всей системы. Проведение вычислений — дело трудоемкое и требующее определенных затрат. Хотя сегодня этот процесс легко провести с применением специальных формул или целых компьютерных программ.
Расчет площади воздуховодов и фасонных изделий согласно формуле выглядит следующим образом:
- Sc — площадь сечения;
- L — расход циркулируемого потока;
- V — скорость потока в определенном месте (м/с);
- 2,778 — фиксированное значение (коэффициент).
Расчёт мощности нагревания в сети
Температура окружающей среды, поступающего в помещения, строго регламентируется. Например, для жилых построек небольшое значение составляет +18°С. Для расчёта мощности применяемого оборудования для нагрева нужно из норм выяснить небольшое значение температуры той зоны климата, где расположено здание. Разница данных температур является решающим фактором определения мощности нагревательного устройства. При этом, абсолютно не нужно применять максимально мощный калорифер, способный обеспечить нагрев помещения при небольшой внешней температуре. Если система вентиляции имеет систему регулировки продуктивности, то во время самой большой нагрузки на калорифер просто уменьшается интенсивность воздушной подачи.
Расчёт мощности нагревательного устройства выполняется по формуле:
Р — расчётная мощность прибора нагрева (рекуператор или калорифер), (кВт);
?t — разница значений температуры окружающей среды при входе в вентиляционную систему и на подаче в пространство помещения, (°С);
Q — продуктивность системы вентиляции, (м?/ч);
?v — объёмная теплоёмкость воздуха, зависит от совокупности значений влаги, температуры и давления, но принимается в качестве коэффициента 0,336 Вт ? (ч/м?/°С).
Варианты применения воздушных каналов в качестве компонента декора помещений
Расчёт метров квадратных воздушных каналов с применением современного ПО считается не очень уж трудоёмким процессом
Однако при обустраивании трудных, разветвленных систем важное имеет значение навык применение разных материалов и фасонных частей. По мимо этого необходимо учесть возможности теплопотери, возникновение конденсата, изоляции от шума и вибрации
А еще много прочих факторов, появляющихся во время эксплуатации.
Расчет воздуховодов вентиляции
При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее
Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.
Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.
Типы воздуховодов
Для начала пару слов скажем и материалах и типах воздуховодов
Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:
Если коротко, то воздуховоды бывают:
- Металлические из оцинкованной или черной стали, нержавейки.
- Гибкие из алюминиевой или пластиковой пленки.
- Жесткие пластиковые.
- Тканевые.
По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.
Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.
Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.
Расчет поперечного сечения воздуховода
Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.
Расчет поперечного сечения проводят двумя способами:
- допустимых скоростей;
- постоянной потери давления.
Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.
Расчет сечения воздуховодов методом допустимых скоростей
Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.
Рис. 1 (Схема сети для расчета)
В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.
Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:
- Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
- По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
- После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.
Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.
Устройство общеобменной вентиляции в доме
После того как потребность в притоке и вытяжке для всех комнат дома вычислена одним из вышеописанных методов, следует выбрать тип общеобменной вентиляции: с естественным или механическим побуждением. Первый тип подойдет для квартир, небольших частных домов и офисов. Здесь главную роль будет играть естественная вытяжка, поскольку именно она создает разрежение внутри дома и побуждает воздушные массы перемещаться в свою сторону, затягивая свежие с улицы. В этом случае расчет естественной вентиляции помещения сводится к вычислению высоты вертикальной вытяжной шахты.
Пример вентиляции в жилом доме
Вычисления делают методом подбора, так как вертикальные вытяжные каналы изготавливают стандартных размеров и высоты. Приняв определенное значение высоты шахты, его подставляют в формулу:
р = h (ρН — ρВ)
- р – гравитационное давление в канале, кгс/м2;
- h – высота канала, м;
- ρН – плотность наружного воздуха, в среднем принимается равной 1.27 кг/м3 при температуре +5ºС;
- ρВ – плотность воздушной смеси, удаляемой из квартиры, принимается по ее температуре.
При движении воздушных масс в шахте возникает сопротивление трению о ее стенки, сила тяги должна его преодолевать. Расчет и проектирование вертикального канала заключаются в том, чтобы сила тяги в нем была несколько больше сопротивления трению и соблюдалось условие:
Н ≤ 0.9 р
- р – гравитационное давление в канале, кгс/м2;
- Н – сопротивление вытяжной шахты, кгс/м2.
Величина Н вычисляется по следующей формуле:
Н = Rh
В этой формуле:
- R – потери давления на 1 м.п. шахты, является величиной справочной, кгс/м2;
- h – высота канала, м;
Подставляя в вышеприведенные формулы значения высоты вытяжной шахты, производят вычисления до тех пор, пока условие для функционирования тяги не будет соблюдаться.
Вентиляция с принудительным побуждением
При использовании в организации воздухообмена местных и централизованных вентиляционных установок самым важным показателем остается расход наружных воздушных масс для обеспечения необходимого притока в здание. Если в комнатах устанавливаются местные приточные агрегаты с очисткой и подогревом, то их общая производительность должна равняться объему притока в здание, рассчитанному ранее.
Воздухообмен в помещениях
При подборе производительности приточного агрегата надо учитывать, что не все комнаты располагаются у наружных стен. Установка будет обслуживать не только свой кабинет, но и смежный, расположенный в глубине дома.
Централизованные приточно-вытяжные установки лучше подбирать с помощью специалистов, так как потребуется выполнить достаточно сложный расчет вентиляционных систем
Установка может использовать тепло вытяжного воздуха, нагревая с его помощью уличный, здесь важно правильно подобрать теплообменник
Обработанная воздушная смесь будет раздаваться в помещения через сеть воздуховодов, понадобится определить их параметры (диаметр, протяженность, потери давления). Это нужно для правильного выбора вентиляционного агрегата, который для устойчивой работы системы должен развивать необходимое давление для преодоления всех сопротивлений.
Расчет сечения воздуховодов методом допустимых скоростей
Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.
Рис. 1 (Схема сети для расчета)
В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.
Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:
- Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
- По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
- После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.
Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.
Нормативная скорость
Тип здания | Скорость в магистралях, м/с | Скорость в ответвлениях, м/с |
Производство | до 11,0 | до 9,0 |
Общественные | до 6,0 | до 5,0 |
Жилые | до 5,0 | до 4,0 |
Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.
Рис, 2 (Номограмма круглого жестяного воздуховода)
Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.
Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.
В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.
Пример
Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.
Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.
Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).
Расчет воздухообмена
движение потоков воздуха при разных схемах вентиляции Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:
R=n * R1,
здесь R1 — потребность в воздухе одного сотрудника, в куб.м\час, n — количество постоянных сотрудников в помещении.
Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:
- для административных зданий (вытяжка) — 1,5;
- холлы (подача) — 2;
- конференц-залы до 100 человек вместимостью (по подаче и вытяжке) — 3;
- комнаты отдыха: приток 5, вытяжка 4.
Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.
Воздухообмен по вредностям (парам и газам) определяют по формуле:
Q=K\(k2-k1),
здесь К — количество пара или газа, появляющееся в здании, в мг\ч, k2 — содержание пара или газа в оттоке, обычно величина равна ПДК, k1 — содержание газа или пара в приточке.
Разрешается концентрация вредностей в приточке до 1\3 от ПДК.
Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:
Q=Gизб\c(tyx — tn),
здесь Gизб — избыточное тепло, вытягиваемое наружу, измеряется в Вт, с — удельная теплоемкость по массе, с=1 кДж, tyx — температура удаляемого из помещения воздуха, tn — температура приточки.
Выводы
Расчёт квадратных метров воздуховодов с использованием современного программного обеспечения является не таким уж сложным процессом. Однако при обустройстве сложных, разветвленных систем большое значение имеет опыт использование различных материалов и фасонных частей. Кроме этого следует учитывать возможности потери тепла, появление конденсата, изоляции от шума и вибрации. А также ряд других факторов, возникающих в результате эксплуатации.
Если вентиляция в доме или квартире не справляется со своими задачами, то это чревато очень серьёзными последствиями
Да, проблемы в работе этой системы проявляются на так быстро и чувствительно, как, скажем неполадки с отоплением, и не все хозяева уделяют им адекватное внимание. Но результаты могут быть весьма печальными
Это — спертый переувлажненный воздух в помещениях, то есть идеальная среда для развития болезнетворных микроорганизмов. Это — запотевшие окна и сырые стены, на которых вскорости могут появиться очаги плесени. Наконец, это — попросту снижение комфорта из-за распространяющихся от санузла, ванной, кухни в жилую зону запахов.
Калькуляторы расчета площади сечения вытяжной отдушины вентиляции
Чтобы избежать застойных явлений, в помещениях в течение отрезка времени должен происходить обмен воздуха с определённой кратностью. Приток осуществляется через жилую зону квартиры или дома, вытяжка – через кухню, ванную, санузел. Именно для этого там и располагаются окна (отдушины) вытяжных вентиляционных каналов. Нередко хозяева жилья, затевающие ремонт, спрашивают, можно ли заделать эти отдушины или уменьшить их в размерах, чтобы, например, установить на стенах те или иные предметы мебели. Так вот — полностью перекрывать их однозначно нельзя, а перенос или изменение в размерах возможны, но не только с условием, что будет обеспечена необходимая производительность, то есть способность пропустить требуемый объем воздуха. А как это определить? Надеемся, читателю помогут предлагаемые калькуляторы расчета площади сечения вытяжной отдушины вентиляции.
Калькуляторы будут сопровождаться необходимыми пояснениями по проведению вычислений.
