Как рассчитать параметры труб

Способы расчета удельного веса

• длины;
• высоты, ширины или диаметра;
• толщины стенок.

Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:

• по расчетным формулам;
• при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.

В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:

• при расчетах часто приходится округлять рассчитанные значения;
• при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
• плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.

При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.

Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.

Определение удельного веса трубы по формулам

Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:

• Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
• Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
• В конце, от первого результата вычитают второй, это и является объемом трубы.

Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:

V = RхRх3,14хL, где:

• V – объем;
• R – радиус;
• L – длина.

Еще одна несложная формула, но уже для стальных круглых труб:

Вес =3.14х(D – T)хTхLхP, где:

• D – внешний диаметр;
• T – толщина стенки;
• L – длина;
• P – плотность стали.

Удельный вес = (A–T)хTх0.0316

Для прямоугольных труб:

Удельный вес = (A+B–2хT)хTх0.0158

То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.

https://youtube.com/watch?v=z4AjL8HmOcw

Классификация нагрузок на профильную трубу

Каждый строительный материал оказывает определённое сопротивление внешней нагрузке, и сталь не является исключением.

Если нагрузка на профиль находится в пределах нормы, то стальная труба может согнуться, но она справиться с нагрузкой.

Если груз убрать, то конструкция из стали вернётся в прежнее положение.

Однако если произошло превышение нормы нагрузки, начинается деформация трубопроводного изделия, в результате чего происходит разрыв профиля в месте сгиба.

Чтобы избежать возникновения в будущем неприятных ситуаций, следует сделать расчёт нагрузки на профильную трубу.

При вычислении нагрузки на профиль необходимо учитывать следующие параметры:

1. размер и тип сечения;
2. показатель напряжения трубопровода;
3. величина прочности материала;
4. тип нагрузки.

Согласно своду правил (СП) нагрузка на профиль может быть:

• постоянной. При этом показатели её веса и давления остаются неизменны (вес элементов здания, грунта и др.);
• временной (вес лестничного проёма, котельной в частном доме и др.);
• краткосрочной (снег и ветер, вес человека и др.);
• особой (автоавария и др.).

Например, при возведении навеса во дворе частного дома профиль используют в качестве несущей конструкции. В этом случае при вычислении нагрузки следует учитывать такие параметры:

• материал для навеса;
• вес снежного покрова;
• скорость ветра и др.

Для этого необходимо воспользоваться сводом правил СП «Воздействия и нагрузки». В нём имеется несколько карт и правила, которые следует использовать при вычислении нагрузки профильной трубки.

ПОСМОТРЕТЬ ВИДЕО

При вычислении нагрузки на профильную трубку применяются такие методы:

1. расчёт нагрузки на профильную трубу с использованием сведений из справочных таблиц;
2. применение формулы напряжения при изгибе трубопроводного изделия;
3. расчёт нагрузки с использованием специального калькулятора.

Для вычисления прогиба профиля нужно использовать такие сведения:

• величину момента трубной инерции (I);
• длину пролёта (L);
• величину нагрузки на трубопроводное изделие (Q);
• величину модуля упругости, взятую из СНиП.

Такие значения надо вставить в определённую формулу прогиба. Для каждого метода определения нагрузки составляется своя формула прогиба.

В итоге не обладая базовыми правилами из физики и не видя в глаза Сопромат, следует заказать расчёт нагрузки на определённые конструкции (кровля, каркас) и трубопроводные изделия специалисту в этом деле.

Виды сечений труб

Для прокладки водопровода или канализации в строительстве применяют трубы различных форм и сечений. Для классического водопровода могут использоваться круглые, квадратные, прямоугольные, треугольные, эллипсовидные и прочие трубы. Для канализации используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и прочих форм и сечений.

Наибольшей популярностью пользуются трубы с круглой формой поперечного сечения. Изготовление таких труб малозатратно, они обладают хорошими техническими характеристиками, а также рядом отличных технических и эксплуатационных качеств.

Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.

Виды сечений трубопровода могут быть различными:

• а) — Круглые;
• б) — Квадратные;
• в) — Прямоугольные;
• г) — Треугольные;
• д) — Эллипсовыидные;
• е) — Кольчатые;
• а,b — Линейные размеры.

Далее представлены формы поперечных сечений самотечных труб и каналов, такие как:

• а) — Круглое,
• б) — Полукруглое,
• в) — Шатровое,
• г) — Банкетное,
• д) — Яйце­видное (овондальное),
• е) — Эллиптическое,
• ж) — Полукруглое с прямыми вставками;
• э) — Яйцевидное перевернутое,
• и) — Лотковое,
• к) — Пятиуголь­ное,
• л) — Прямоугольное,
• м) — Трапецеидальное

Расчет сечения трубопровода

Формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Для расчета сечения трубопровода необходимо вычислить площадь круга с диаметром, который равен наружному диаметру трубы, после чего вычесть толщину ее стенок.

Площадь круга рассчитывается по формуле: S = Pi*(R2) или S=Pi*(D/2-N)2,

где

• R — радиус круга, равный половине ее внутреннего диаметра;
• S — искомое значение;
• Pi — число «пи», которое обычно округляют до 3,14.
• D и N- наружный диаметр и толщина стенки трубы.

В качестве примера производим расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, в 100 мм.

Радиус, данной трубы, будет составлять 50 мм, или 0,05 м.

Площадь трубы будет равна 3,14 х 0,052 = 0,00785 м2.

Внимание: рассчитывая проходимость самотечных трубопроводов (например, бытовой канализации) принимайте в расчет не полное, а так называемое живое сечение потока, которое ограничено средним уровнем воды

• а) — полное сечение,
• б) — живое сечение потока в частично заполненной трубе,
• в) — живое сечение потока в лотке.

Все необходимые данные о внутреннем диаметре ВГП труб, которые применяются при монтаже внутренних коммуникаций, можно найти в ГОСТ 3262-75, по которому эти трубы изготавливаются.

Таблица наружных диаметров труб.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Особенности труб с различными сечениями

Трубы круглого сечения очень просто очищаются от образовавшегося осадка гидравлическим способом с использованием шаров и цилиндров

По мере того увеличения диаметра трубы круглого сечения, давление грунта и временной внешней нагрузки стремительно увеличиваются. Для уменьшения усилия в стенках труб, своду придают полуэллиптическое сечение.

Иногда может использоваться яйцевидная форма сечения, труба такого сечения способна высокие статические и динамические нагрузки, но такая трубы имеет и недостатки: для монтажа труб с таким сечением необходима большая высота канала и глубина заложения, чем для труб круглого сечения при одинаковой пропускной способности.

Как рассчитать площадь поверхности разных труб

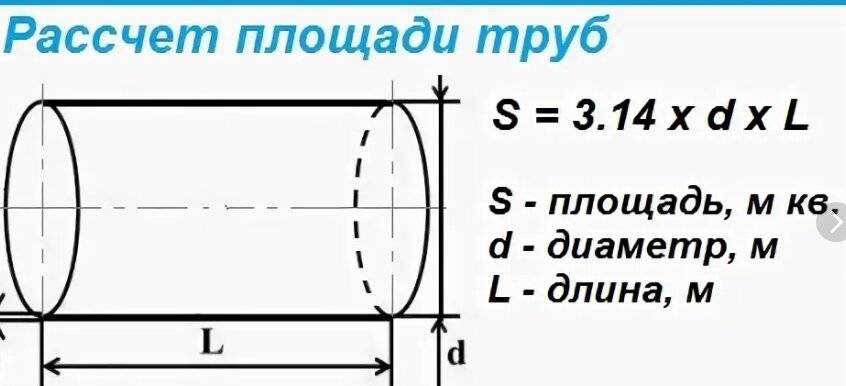

Площадь поверхности трубы определяется по формуле. Длина окружности — это одна из важных геометрических величин

Расчётам следует уделить особое внимание. Чтобы вычислить количество квадратов металлических трубопроводов, рекомендуется применить математические формулы

Цилиндрические

Расчет определяется следующей формулой: S = 2 x π x R x L

π – это постоянная величина, равна 3,14;

R – радиус изделия (в мм);

L – это показатель длины (в м).

Трубы ЖБИ

Для расчетов площади окраски цилиндрических канализационных труб главным критерием является показатель высоты (H). Подсчитать квадратные метры несложно, используя формулу, указанную выше.

На видео: объем цилиндра и площадь его поверхности.

Профильные

Площадь профильной трубы определяется следующим образом. При подсчете соответствующих квадратов для покраски следует применять формулу: S = 2 x H x L + 2 x W x L

Н и W – это показатели высоты двух сторон;

L – длина профильных труб.

Конусообразные

Узнать количество квадратов для покраски труб данного вида несложно, применяя формулу: S = 2 x π x R1 x L + π x (R1 x R1 + R2 x R2)

2 и π – постоянные;

R1 и R2 – это заданные диаметр меньшего и диаметр большего круга;

L – обозначает длину всего элемента.

Гофрированные

Сколько нужно материала для окраски изделий с такой разновидностью поверхности высчитать сложнее всего. Для вычислений следует определить:

• Радиус скругления – А. Допустим, он будет 3 мм. По формуле – 2 x π x A вычисляем скругленную часть, она составит 18,84 мм;
• Вертикальные проекции на длину (B) и диаметр (D);
• Угол скоса у самого основания – Е (вычисляем умножением D на 2);
• Высоту гофры F, а G – линия вытягивания изделия.

Далее узнаете количество складок, расчетное получается делением, то есть длину разделить на шаг. Высчитывать растянутую конструкцию можно умножением количества образованных складок на длину гофры тоже в растянутом состоянии.

Подсчет покраски площади трубы или трубопровода можно найти в таблицах в интернете, а можно выполнить самостоятельно. Площадь наружной поверхности трубы несложно взять из справочников, согласно размещенным в них таблицам. Для определения наружного размера площади можно применить метод развёртки основания. Диаметром, полученным при измерении, можно руководствоваться при вычислении радиуса.

С помощью онлайн-калькулятора можно с точностью рассчитать окружность и квадраты, подлежащие обработке, как наружному, так и внутреннему основанию.

Расчеты напряженно-деформированного состояния труб и оболочек от действия гидростатического давления

Skip to content

Проектирование и разработка конструкторской документации. Механическое промышленное оборудование, системы, металлоконструкции.

Комплексные расчеты на прочность. Гидро- и газодинамика. Тепловые расчеты.

При транспортировке и хранении жидких сред, организации технологического процесса, использовании систем гидропривода, теплообмена и во многих других случаях неизбежно возникает необходимость работы технических объектов под действием гидростатического давления.

Комплексный расчет трубопроводов и их элементов на прочность выполняется в соответствии с ГОСТ 32388-2013, расчет сосудов и аппаратов по ГОСТ 34233.1-2017.

Данные нормативные документы регламентируют, кроме всего прочего, номинальные допускаемые напряжения стенок трубопроводов и сосудов под давлением.

Здесь же мы ограничимся онлайн расчетом напряженно-деформированного состояния самых общих задач – трубопровода, толстостенной и составной трубы, а так же тонкостенной осесимметричной оболочки.

Расчет прочности трубопровода

Прочностной расчет трубопровода – наиболее распространенная задача, и здесь, кроме определения напряжений и деформаций по заданной толщине стенки и давлению, рассчитывается толщина стенки трубы с учетом заданной скорости коррозии и допускаемого номинального напряжения. Скорость коррозии в целом зависит от проводимой среды и скорости потока, и рассчитывается по отраслевым стандартам.

В местах приварки плоских фланцев, приварной арматуры и других жестких элементов наблюдается краевой эффект – возникновение изгибных напряжений вследствие ограничения свободного расширения трубопровода под действием давления. В алгоритме реализована возможность учета краевого эффекта при расчете напряжений.

Исходные данные:

D – диаметр трубопровода, в миллиметрах;

t – толщина стенки трубы, в миллиметрах;

P – давление в трубопроводе, в паскалях;

E – модуль упругости материала, в паскалях;

ν – коэффициент Пуассона;

s – скорость коррозии, в миллиметрах / год;

– допускаемые номинальные напряжения, в мегапаскалях.

РАСЧЕТ ТРУБОПРОВОДА ПОД ДАВЛЕНИЕМ

Эквивалентные напряжения стенки σ, МПа

Радиальные перемещения точек трубы Х, мм

Расчетная толщина стенки tрасч, мм

tрасч = P×D / 2 + T×S.

Выполнен расчет частного случая осесимметричной оболочки – сферы под внутренним давлением.

Радиальные перемещения стенки:

X = (D×σ / 2E)×(1 – ν).

В технике широко применяются такие конструкции, которые с точки зрения расчета на прочность и жесткость могут быть отнесены к тонкостенным осесимметричным оболочкам вращения. В основном это различного рода сосуды под давлением.

Оболочки такого типа рассчитываются по безмоментной теории и в них рассматриваются только нормальные напряжения в меридианальном направлении (вдоль образующей) и в окружном направлении (перпендикулярном меридианальному).

Ниже даны вычисления эквивалентных напряжений в заданной точке осесимметричных оболочек произвольной геометрии.

Напряжения в окружном направлении:

σt×sinβ / r + σm / R = 1 – уравнение Лапласа.

В случае, если толщина стенки трубы превышает одну десятую среднего радиуса поперечного сечения, то труба считается толстостенной и расчет прочности не допускается проводить по методике расчета тонкостенных труб.

Причиной этому является изменение окружных напряжений по толщине стенки трубы (в тонкостенных трубах оно принято постоянным), а так же то, что в наружных слоях стенки трубы радиальные напряжения сравнимы по значению с окружными напряжениями и их действием пренебрегать уже нельзя.

Ниже рассчитываются напряжения толстостенной трубы в радиальном, окружном и осевом направлении, а так же эквивалентные напряжения по III теории прочности в произвольно взятой точке.

Напряжения в осевом направлении:

σz = F/(π×(R22 – R12)).

Минимально возможные максимальные напряжения в трубе, нагруженной внутренним давлением не могут быть меньше удвоенного значения давления нагрузки вне зависимости от толщины стенки трубы.

В случае, если номинальные допустимые напряжения лежат ниже этого значения, могут быть применены составные трубы.

Ниже выполнен расчет натяга из условий равнопрочности внутренней и внешней трубы, расчет оптимального диаметра сопряжения, обеспечивающего минимальные напряжения, а так же расчет контактного давления между смежными стенками трубы. По результатам данного расчета можно вычислить напряжения в произвольной точке составной трубы, воспользовавшись выше приведенным расчетом толстостенных труб.

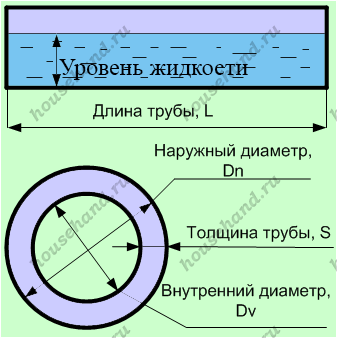

Инструкция для калькулятора расчета площади и объема трубы по диаметру

Впишите размеры в миллиметрах:

d1 – Внутренний диаметр трубы определяется ее назначением. Внутренние диаметы широко используемых труб такие 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 200 мм.

d2 – Диаметр внешний, зависит, от вида и применения трубы.

L – Длина трубы, здесь укажите протяженность трубной заготовки.

Основные параметры труб d1, d2, L можно почерпнуть из следующих нормативных документов:

ГОСТ 24890-81 «Трубы сварные из титана и титановых сплавов. Технические условия»; ГОСТ 23697-79 «Трубы сварные прямошовные из алюминиевых сплавов. Технические условия»; ГОСТ 167-69 «Трубы свинцовые. Технические условия»; ГОСТ 11017-80 «Трубы стальные бесшовные высокого давления. Технические условия»; ГОСТ Р 54864-2011 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ Р 54864-2016 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ 5654-76 «Трубы стальные бесшовные горячедеформированные для судостроения. Технические условия»; ГОСТ ISO 9329-4-2013 «Трубы стальные бесшовные для работы под давлением. Технические условия»; ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»; ГОСТ 19277-73 «Трубы стальные бесшовные для маслопроводов и топливопроводов. Технические условия»; ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-87 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» и ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент».

Важно знать – 1 дюйм примерно равен 2,54 см, поскольку очень часто используется система измерения диаметра труб в дюймах

Для чего это нужно знать

Ниже рассмотрим ситуации, когда данные параметры обычно всегда необходимо учитывать в работе:

1. Знание формулы площади будет полезным, когда рассчитывается теплоотдача теплого пола или регистра отопления.Данные можно получить, исходя из общей площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
2. Второй вариант – обратная ситуация, которая встречается также часто. Особенно, если необходимо подсчитать потери тепла по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других приборов инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.

На фото – расчет отопления 1 кв. м площади, исходя от диаметра трубопровода

1. Если вы будете знать, как посчитать площадь поверхности трубы, вы сможете закупить правильное количество теплоизоляции. Очень часто протяженность теплотрассы составляет десятки километров, поэтому точные данные помогут компаниям сохранить внушительные средства.

Калькулятор площади поверхности трубыиз стали для покрасочных работ

1. Еще один момент – затраты на покраску или антикоррозионное покрытие, цена которых иногда внушительна. В данном случае знания позволят точно рассчитать необходимый объем материала. Кроме того, так можно косвенными методами определить нерадивость исполнителей работ, если расходы на 1 м2 поверхности будут существенно возрастать.
2. Расчет площади трубы (сечение) позволит узнать максимальную проходимость изделия. Конечно, можно просто установить сразу заведомо больший диаметр, однако при больших капиталовложениях в строительные объекты данный показатель играет существенную роль в перерасходе средств.

Не стоит также забывать, что когда открывается кран горячего водоснабжения, объем жидкости в водопроводе бесцельно остывает. Большой диаметр трубы аккумулирует большое количество воды, которая в ней будет стоять, поэтому вы потратите больше тепла на нагрев помещения.

Как рассчитать сечение

1. Необходимо высчитать площадь круга и отнять толщину стенок.
2. Формула следующая: S = π(D/2-N)2.D – диаметр, N – толщина стенок.

Для гидравлических расчетов последней и ввели понятие – живое сечение.

Диаметр водопровода должен соответствовать его задачам

Расчет поверхности

Геометрическая задача, с которой вы не раз встречались на уроках, когда нужно было узнать площадь поверхности цилиндра, а, труба – это он и есть. Чтобы узнать нужную цифру необходимо знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

Формула длины окружности – Lокр = πD, поверхности – S = πDL, где L–длина трубопровода, а D–его диаметр.

Для окрашивания можно использовать данную формулу напрямую, если же необходимо проводить теплоизоляционные работы, материала понадобиться несколько больше, так как он имеет толщину. К тому же во время процесса минеральная вата укладывается с некоторым перехлестом полотен.

Утепление стальных изделий своими руками

Рассчитываем внутреннюю поверхность

Не специалисты обязательно зададут вопрос – для чего нужно знать данный параметр? Специалисты же ответят – для гидродинамических расчетов, чтобы знать, какая площадь имеет контакт с водой во время движения по трубам.

Внутренняя поверхность пластиковых изделий не зарастает минеральными отложениями

С этим параметром есть несколько связанных нюансов:

Диаметр	Чем он больше, тем меньше шероховатость стенок оказывает влияние на движение рабочей жидкости. Если у трубопровода диаметр большой, а его длина маленькая, сопротивлением трубы можно пренебречь.
Шероховатость	Данный параметр имеет большое значение для гидродинамических расчетов. Например, стальная ржавая внутри водопроводная труба и гладкая полипропиленовая по-разному влияют на скорость рабочей жидкости.
Постоянство внутреннего диаметра	Стальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Из-за этого проход для потока уменьшается.

Коррозия на внутренней поверхности уменьшает проход для рабочей жидкости

Формула расчета при этом будет такой – S=π(D-2N)L, где N–толщина стенки, L–длина трубопровода, D–его диаметр.

Вычисление площади наружной поверхности трубы

Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

Соответственно, формула площади трубы имеет вид:

S=2πRL=πDL,

где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).

Подводя итоги

Диаметр труб – очень важный параметр при прокладке водопровода. Несоответствие значений может привести к поломке или неправильной работе системы. Чтобы избежать подобного, все расчёты следует производить точно, не отклоняясь от значений в таблицах и чётко следуя формулам.

Многие современные строительные компании не только самостоятельно прокладывают трубопроводы, но и производят полный расчёт системы. На вооружении у таких профессионалов находятся последние программные разработки, которые не только упрощают процесс проектировки, но и делают окончательный результат более точным. Но, при желании, расчёт диаметра трубопровода можно производить и самостоятельно, достаточно точно следовать рекомендациям.
