Технические характеристики швеллера 20
Рассматриваемое изделие является более тяжелым, нежели швеллер 16П, например, потому параметры выше по прочностным характеристикам, но и масса компонентов возросла. Выпуск продукции ведется с опорой на требования нормативного документа государственного уровня на швеллер 20П ГОСТ 8240, который вступил в силу в 1997 году и с тех пор не претерпел серьезных переработок.
Ширина проката соответствует 200 мм и указывается в маркировке в сантиметрах, то есть поделенной на 10. Высота полок равняется 76 мм, при этом элементы имеют толщину, равную 9,0 мм. Толщина стенки напротив, равномерна по всей протяженности, за исключением скругленных оснований на переходах в полки, равняется значение – 5,2 мм. Внешние углы профиля прямые, а внутренние имеют скругление, за счет этого продукция получает большую жесткость и прочность, в сравнении с таким аналогом, как гнутый швеллер, у которого оба угла закруглены. Значение радиуса с внутренней части приравнивается к 9,5 мм. Кромки полок изделия так же закруглены с внутренней стороны детали, радиус равен 5,5 мм.
Существуют и прочие аспекты для швеллера 20 ГОСТ 8240, которые оцениваются скорее в процессе проектирования и имеют значение больше для экспертного сообщества металлургической сферы и закупающих материалы инженеров:
- площадь сечения компонента в поперечном направлении соответствует 23,4 см²
- моменты инерции по осям Х и У равны соответственно 1530 см4; и 134 см4;
- моменты сопротивления по тем же направления приравниваются к 153 см³ и 25,2 см³;
- радиус инерции равен 8,08 и 2,39 см для оси Х и У;
- статический момент полусечения приравнивается к отметке 88 см³.
Прежде чем купить швеллер 20П стоит учесть еще два аспекта, которые уместно знать, как рядовым строителям при реализации бытовых проектов, так и представителям профессионального сообщества. Первый из них – это масса погонного метра, а второй – цены швеллера 20П. Во втором случае речь идет о значительном разбросе, который зависит от региона и параметров продукции, связанных с возможностями выпускающей компании
Важно учитывать, что на стоимость действует достаточно выраженная сезонность, то есть при завершении строительного сезона цены швеллера 20 незначительно падают, а с его началом растут, обычно в пределах 10 процентов
Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.
Швеллер 20 имеет следующие технические параметры:
- Высота полки 200мм.
- Ширина 76мм.
- Толщина стенок швеллера 5.2мм.
- Толщина полок 9мм.
- Поперечное сечение 24мм2.
- Радиус внутренних закруглений 9.5мм.

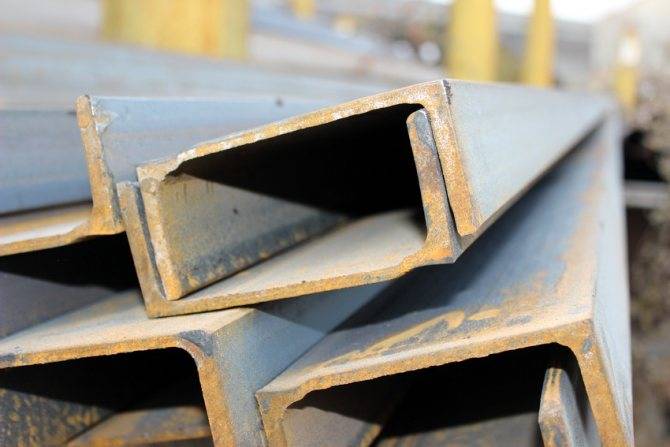

На фото можно посмотреть швеллер 20мм.
2 Основные параметры и размеры
2.1 По форме и размерам швеллеры изготовляют следующих серий:
У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
3 — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.
Условные обозначения величин, характеризующих свойства швеллера:
h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t— толщина полки;
R — радиус внутреннего закругления;
r— радиус закругления полки;
X— расстояние от оси Y— Y до наружной грани стенки;
Δ — перекос полки;
ƒ — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W— момент сопротивления;
i — радиус инерции;
Sx— статический момент полусечения.
2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.
2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.
2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.
Таблица 1 — Швеллеры с уклоном внутренних граней полок
Таблица 2 — Швеллеры с параллельными гранями полок
Таблица 3 — Швеллеры экономичные с параллельными гранями полок
Таблица 4 — Швеллеры легкой серии с параллельными гранями полок
Таблица 5 — Швеллеры специальные
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.
2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.
По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.
2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5 % массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 5 % массы партии;
- немерной длины;
- ограниченной длины в пределах немерной.
Таблица 6 — Предельные отклонения параметров
В миллиметрах
Примечания
- Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
- Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

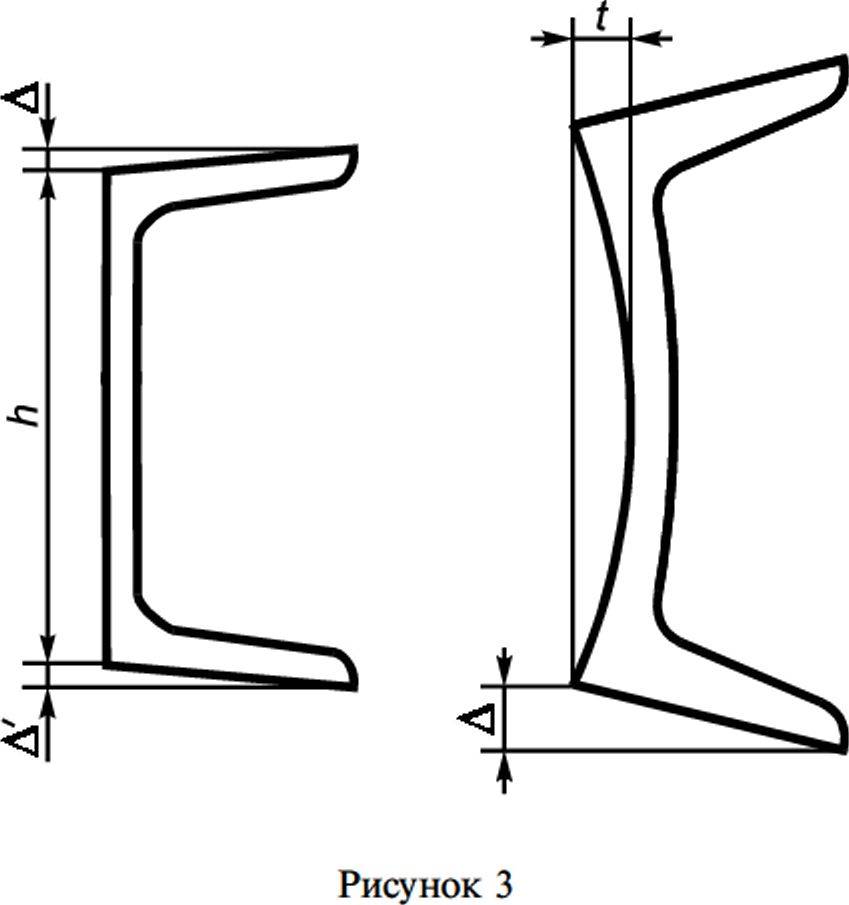

- Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:
при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + мм, но не более 100 мм,где l — длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.
Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.
2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.
Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.
При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.
УДК 669—423.2:338.33:006.354 МКС 77:140.70 В22 ОКП 29 2500
Таблицы размеров
Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:
- Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.
- Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.
- Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.
- Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.
Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

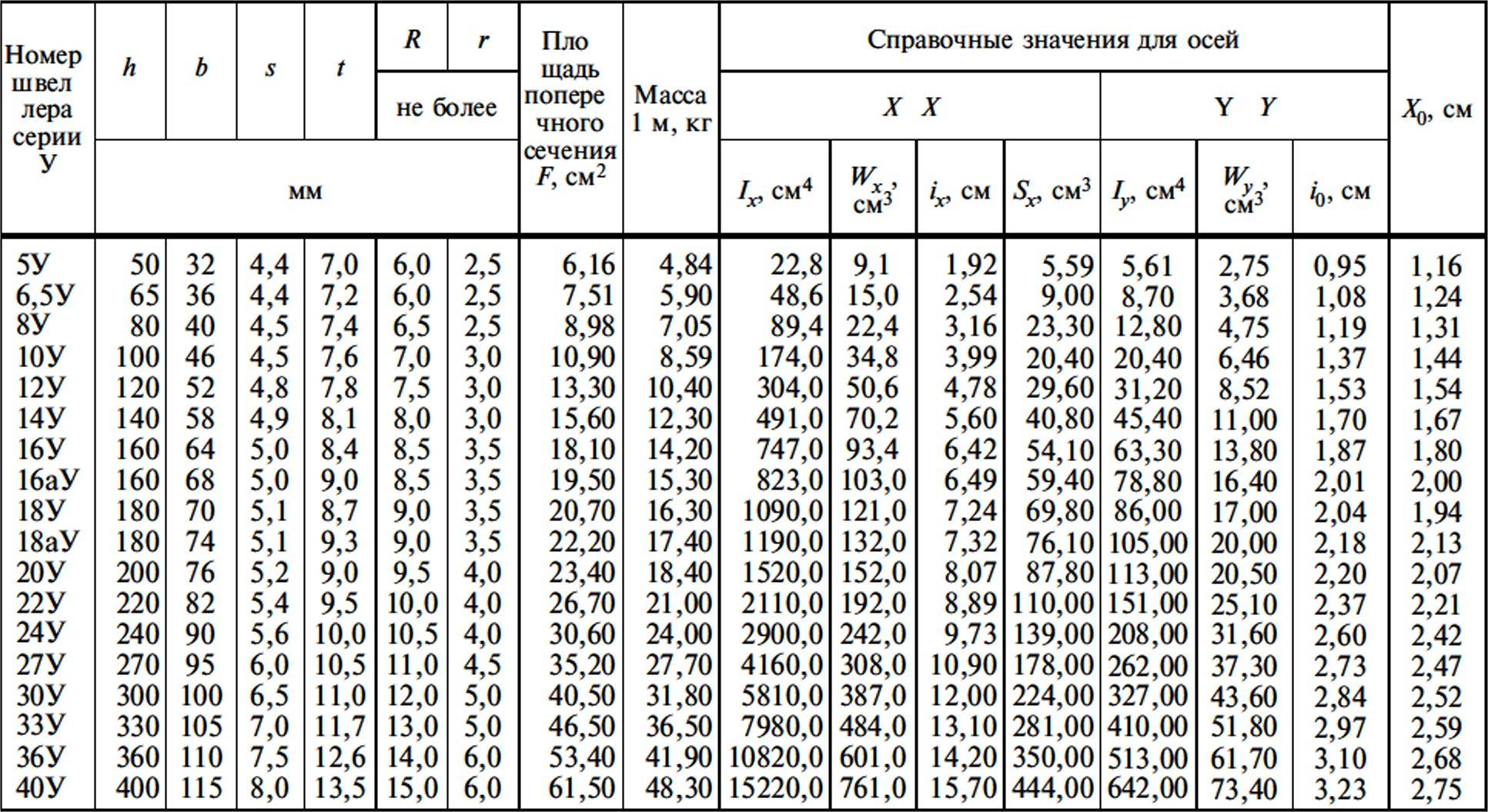

С уклоном внутренних граней полок. ГОСТ 8240-97
Условные обозначения:
- h — высота швеллера;
- b — ширина полки;
- S — толщина стенки;
- R — радиус внутреннего закругления полок;
- t — толщина полки;
- r — радиус закругления полок.
| Номер швеллера серии У | Размеры, мм | Масса 1м, кг | |||||
| h | b | S | t | R | r | ||
| не более | |||||||
| швеллер 5У | 50 | 32 | 4,4 | 7 | 6 | 2,5 | 4,842 |
| швеллер 6,5У | 65 | 36 | 4,4 | 7,2 | 6 | 2,5 | 5,899 |
| швеллер 8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 7,049 |
| швеллер 10У | 100 | 46 | 4,5 | 7,6 | 7 | 3 | 8,594 |
| швеллер 12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3 | 10,43 |
| швеллер 14У | 140 | 58 | 4,9 | 8,1 | 8 | 3 | 12,29 |
| швеллер 16У | 160 | 64 | 5 | 8,4 | 8,5 | 3,5 | 14,23 |
| швеллер 15аУ | 160 | 68 | 5 | 9 | 8,5 | 3,5 | 15,35 |
| швеллер 18У | 180 | 70 | 5,1 | 8,7 | 9 | 3,5 | 16,26 |
| швеллер 18аУ | 180 | 74 | 5,1 | 9,3 | 9 | 3,5 | 17,45 |
| швеллер 20У | 200 | 76 | 5,2 | 9 | 9,5 | 4 | 18,37 |
| швеллер 22У | 220 | 82 | 5,4 | 9,5 | 10 | 4 | 20,98 |
| швеллер 24У | 240 | 90 | 5,6 | 10 | 10,5 | 4 | 24,06 |
| швеллер 27У | 270 | 95 | 6 | 10,5 | 11 | 4,5 | 27,66 |
| швеллер 30У | 300 | 100 | 6,5 | 11 | 12 | 5 | 31,78 |
| швеллер 33У | 330 | 105 | 7 | 11,7 | 13 | 5 | 36,53 |
| швеллер 36У | 360 | 110 | 7,5 | 12,6 | 14 | 6 | 41,91 |
| швеллер 40У | 400 | 115 | 8 | 13,5 | 15 | 6 | 48,32 |
С параллельными гранями полок. ГОСТ 8240-97
| Номер швеллера серии П | Размеры, мм | Масса 1 м, кг | |||||
| h | b | S | t | R | r | ||
| не более | |||||||
| швеллер 5П | 50 | 32 | 4,4 | 7 | 6 | 3,5 | 4,840 |
| швеллер 6,5П | 65 | 36 | 4,4 | 7,2 | 6 | 3,5 | 5,897 |
| швеллер 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 7,051 |
| швеллер 10П | 100 | 46 | 4,5 | 7,6 | 7 | 4 | 8,595 |
| швеллер 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 10,42 |
| швеллер 14П | 140 | 58 | 4,9 | 8,1 | 8 | 4,5 | 12,29 |
| швеллер 16П | 160 | 64 | 5 | 8,4 | 8,5 | 5 | 14,22 |
| швеллер 16аП | 160 | 68 | 5 | 9 | 8,5 | 5 | 15,34 |
| швеллер 18П | 180 | 70 | 5,1 | 8,7 | 9 | 5 | 16,26 |
| швеллер 18аП | 180 | 74 | 5,1 | 9,3 | 9 | 5 | 17,46 |
| швеллер 20П | 200 | 76 | 5,2 | 9 | 9,5 | 5,5 | 18,37 |
| швеллер 22П | 220 | 82 | 5,4 | 9,5 | 10 | 6 | 20,97 |
| швеллер 24П | 240 | 90 | 5,6 | 10 | 10,5 | 6 | 24,05 |
| швеллер 27П | 270 | 95 | 6 | 10,5 | 11 | 6,5 | 27,65 |
| швеллер 30П | 300 | 100 | 6,5 | 11 | 12 | 7 | 31,78 |
| швеллер 33П | 300 | 105 | 7 | 11,7 | 13 | 7,5 | 34,87 |
| швеллер 36П | 360 | 110 | 7,5 | 12,6 | 14 | 8,5 | 41,89 |
| швеллер 40П | 400 | 115 | 8 | 13,5 | 15 | 9 | 48,28 |
Основные характеристики гнутых швеллеров
Размерные параметры, характеризующие этот вид профильного металлопроката:
- h – размер средней части, «высота», величина которой для изделий из углеродистой кипящей и полуспокойной стали колеблется в пределах 25-410 мм, из спокойной углеродистой и низколегированной – 25-310 мм.
- b – ширина полки;
- s – толщина полки.
Таблица размеров и весов 1 м востребованных видов гнутого швеллера
| Углеродистые кипящие и полуспокойные стали | |||
| h, мм | b, мм | s, мм | масса 1 м, кг |
| 50 | 30 | 2; 2,5 | 1,61; 1,99 |
| 32 | 2,5 | 2,07 | |
| 40 | 2; 2,5; 3; 3,5; 4 | 1,92; 2,38; 2,81; 3,62 | |
| 47 | 6 | 5,73 | |
| 50 | 2,5; 3; 4 | 2,77; 3,28; 4,24 | |
| 60 | 26 | 2,5 | 2,01 |
| 30 | 2,5; 3 | 2,19; 2,55 | |
| 32 | 2,5; 3; 4 | 2,26; 2,67; 3,43 | |
| 40 | 2; 3 | 2,08; 3,04 | |
| 50 | 3 | 3,5 | |
| 60 | 3; 4 | 3,99; 5,18 | |
| 80 | 25 | 4 | 3,61 |
| 32 | 4 | 4,05 | |
| 35 | 4 | 4,24 | |
| 40 | 2,5; 3 | 2,97; 3,51 | |
| 50 | 4 | 5,18 | |
| 60 | 3; 4; 6 | 4,46; 5,81; 8,37 | |
| 80 | 3; 4 | 5,4; 7,07 | |
| 100 | 40 | 2,5; 3 | 3,36; 3,97 |
| 50 | 3; 4; 5; 6 | 4,47; 5,81; 7,14; 8,37 | |
| 60 | 3; 4 | 4,93; 6,44 | |
| 80 | 3; 4; 5 | 5,87; 7,7; 9,49 | |
| 100 | 3; 6 | 6,79; 13,08 |
Характеристики изделий, изготовленных из спокойных углеродистых и низколегированных сталей, незначительно отличаются от параметров, приведенных в таблице. Однако при больших объемах металлопродукции эта разница может сыграть ощутимую роль. Кроме сортамента гнутых равнополочных швеллеров,
приведенного в таблицах ГОСТа 8278-83, большинство производителей изготавливает металлоизделия по индивидуальному заказу.
Преимущества гнутого швеллера:
- сочетание небольшой массы и способности выдерживать достаточно значительные осевые и изгибающие нагрузки;
- привлекательный внешний вид (при соответствующей декоративно-защитной обработке);
- возможность соединения в единую конструкцию без сварки.
Сфера применения
Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.
Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.
Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.
Обозначение на чертежах
Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла. В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.
Пример чертежа с использованием швеллера, его обозначение
В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.
Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении
Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.
сортамент стальных горячекатаных и размеры
Сортамент стальных швеллеров весьма большой, и каждый профиль изготавливается с учетом его дальнейшего назначения. Горячекатаный стальной швеллер нашел применение во многих отраслях промышленности.
Стальные швеллеры
Такими являются:
- Строительная область. За счет того, что профильпридает конструкции наибольшую прочность и устойчивость, изделие используется для сооружения металлических каркасов и сооружений;
- Машиностроение. Стальной швеллер в данной области может использоваться в качестве опор при строительстве;
- Вагоностроение;
- Хозяйственная промышленность. Для возведения прочных и больших конструкций, предназначенных для различного использования.
Производство горячекатаных швеллеров по ГОСТ 8240-89
Абсолютно каждое производство требует соответствия ГОСТ. Производство горячекатаных швеллеров не является исключением. В ГОСТ прописаны условия производства стальных швеллеров.
В качестве материала для производства стальных швеллеров используют сплавы с добавлением разных видов стали. Как правило, используются стандартные стали. Например, конструкционная углеродистая и низколегированная сталь. Для того чтобы отличать стали, так как они имеют разный химический состав, они по-разному маркируются: ст3пс или 09Г2С. Также для изготовления стальных деталей могут добавлять черный металл или алюминий.
Фото стального швеллера, изготовленного по ГОСТ 8240-97.
Помимо производства швеллера по ГОСТ 8240-97, существует еще два документа по производству и сортаменту швеллеров. Это ГОСТ 8240-97 и 8240-72. Существенных отличий они не имеют.
Сортамент швеллера ГОСТ 8240-97
Разновидность стальных горячекатаных швеллеров, произведенных по ГОСТ 8240-97 и 8240-89, имеют существенные отличия и специальные условные обозначения:
- «П» – профиль имеет параллельные основанию грани;
- «У» – грани располагаются под углом к основанию;
- «Э» – экономный швеллер. Также имеет параллельные полки, но при производстве добавляется мало металла;
- «Л» – легкий. Имеет параллельные полки и для производства изделия добавляются только легкие металлы;
- «С» – специальный швеллер. Такой профиль изготавливается только на заказ со специальными параметрами. Поэтому произведенные стальные горячекатаные швеллеры ГОСТ 8240 могут быть востребованы при любых работах
Размеры швеллера, произведенного по ГОСТ
Произведенный профиль ГОСТ 8240-89 имеет разные размеры и технические параметры в зависимости от номера швеллера. Так, к примеру, швеллер 10 имеет следующие характеристики:
- Высота полок – 100 мм;
- Ширина – 46 мм;
- Ширина стенки – 4.5 мм;
- Ширина граней – 7.6 мм;
- Длина грани – 10 см;
- Радиус внутренних закруглений – не более 7.0;
- Площадь поперечного сечения составляет 10.90 см2;
- Масса одного погонного метра составляет 8.59 кг.
Узнать размеры и технические параметры швеллера 16 и других можно на следующем фото.
Стоит отметить, что изготовленный швеллер горячекатаный ГОСТ 8240-97 не отличается размерами и параметрами от швеллера 8240-89.
Стальной профиль обладает изогнутой формой внутреннего сечения в виде буквы «П». Благодаря большой жесткости металлическое изделие способно выдерживать огромные силовые нагрузки.
Особенности и преимущества горячекатаных швеллеров
Швеллер стальной ГОСТ 8240-97 представляет собой стандартную инструкцию по имеющемуся сортаменту. Все принятые документы должны учитываться в процессе производства горячекатаных швеллеров. Только при соблюдении этого условия можно получить идеальный стальной профиль, который можно будет спокойно эксплуатировать.
Маркировка
Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.
Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).
Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.
Размеры швеллера по ГОСТу гнутого типа
Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.
Чертеж швеллера гнутого с равными и разными полками
Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.
Размеры с одинаковыми полками «от» и «до»
Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.
Фото гнутого швеллера
Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта
Это отличительная черта гнутого варианта
Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:
- Сталь углеродистая кипящая и полуспокойная:
- высота 25-410 мм,
- длина полок 26-180 мм,
- толщина 2,0 — 8,0 мм.
- Сталь углеродистая спокойная и низколегированная:
- высота 25-310 мм,
- длина полок 26-160 мм,
- толщина 2,0 — 8,0 мм.
Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно
Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие
Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.
Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.
Габариты разнополочного
Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.
Еще один вариант применения — каркас лестницы из швеллера
Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:
- высота 32 — 300 мм;
- длина полок:
- длинной 22 — 160 мм,
- короткой 12 — 90 мм,
- толщина швеллера 2,0 — 8,0 мм.
Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.
Швеллер – таблица размеров, цена за метр
Швеллер П
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 П | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 П | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 П | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 П | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 П | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 П | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 П | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 П | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 П | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 П | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 П | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 П | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 П | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 П | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Швеллер У
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 У | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 У | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 У | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 У | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 У | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 У | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 У | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 У | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 У | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 У | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 У | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 У | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 У | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 У | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.
Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными
Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь
Купить швеллер в Москве
Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.
Согласно ГОСТ, швеллер имеет следующую классификацию:
- П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
- У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
- Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
- Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
- С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.
При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра. Она означает расстояние между противоположными поверхностями профиля
На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты
Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.
Цена швеллера в Москве
Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.
Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.
Размеры и характеристики швеллера 18П
- Вес 1 метра – 16.3 кг, 17.4 кг (18аП)
- Высота швеллера – 180 мм
- Ширина полки – 70 мм, 74 мм (18аП)
- Толщина полки – 8.7 мм, 9.3 мм (18аП)
- Толщина стенки – 5 мм
- Толщина угла – 9 мм (радиус закругления)
- Площадь поперечного сечения – 20.7 см2, 22.2 см2 (18аП)
- Погонных метров в тонне – 61
По точности различают на высокую, повышенную и обычную.
- Обозначаются буквами
- А (высокая)
- Б (повышенная)
- В (обычная)
Например: 5аП, 18бП, 12аУ
По прочности градация на обычную и повышенную.
Допустимые отклонения размеров (по ГОСТ 8240-97)
- Высота +- 2 мм
- Ширина полки +- 2 мм
- Толщина полки -0,5 мм
- Толщина стенки +- 0,5 мм
- Прогиб стенки швеллера не более 1 мм. Стенка, это которая “h” на схеме выше. Она должна быть прямой, не выпирать влево или вправо в оговоренном пределе.
- Кривизна не более 0.2% длины швеллера.
- Перекос полок – заваливание их во внутрь или во вне, для разных точностей (a,б,в):
- 0,9 мм
- 1 мм
- 1,2 мм
Отклонения у швеллера “П” по толщине стенки и радиусу закругления не контролируют. А плюсовые отклонения по толщине полки контролируются предельным весом швеллера. Отклонения по массе не должны превышать +-4% для партии и +-6% для единицы.
Масса погонного метра вычислена с помощью площади сечения и плотности стали 7,85 г/см3 или 7850 кг в кубическом метре.
Отклонения размеров длины
Длина швеллера 18П в пределах 2 – 12 метров. Но при соглашении с производителем, изготавливаются и свыше 12 м. Отклонения по длине для швеллера от 2 до 8 метров – +- 40 мм. При длине свыше 8 метров не более 100 мм.
Материал изготовления
- У производителей часто встречаются изготовленные из сталей:
- 09Г2С
- 09Г2С-15
- 09Г2С-14
- Ст3
- С255
- С355-1
- С345
- 3пс
- 3сп/пс5
Площадь швеллера
Для различных аспектов, например расход краски, требуется знать какова площадь изделия. Задача не тривиальная, поскольку форма не простая для точного расчёта. Для целей ответа была проделана работа.
В 1 погонном метре швеллера 18П – 0,644 квадратных метра (м2)
- Для удобства подсчитано количество м2 в единице изделия разной длины
- В 2 метрах – 1,288
- В 3 метрах – 1,932
- В 6 метрах – 3,864
- В 9 метрах – 5,796
- В 12 метрах – 7,728
Сколько м2 в тонне
- В 1 тонне швеллера 18П – 39.3 квадратных метра
- Пояснение:
- Сначала узнаем сколько метров в тонне. Для этого тонну делим на 16.3 (вес 1 метра 18П) и получаем число 61. Ровно столько метров швеллера 18П в одной тонне.
- Зная что 1 метр имеет площадь 0,644 м2, мы умножаем на количество метров и получаем 39,3 м2 в тонне.
Расход краски
- Очень варьируется в зависимости от цвет, инструмента нанесения и вида краски.
- Примерная разница расхода краски на 1м2:
- Водная – 155 гр
- Эмаль – 135 гр
- Чёрный цвет – 70 гр
- Белый цвет – до 125 гр
Общие нормы покраски металла, обычно колеблется в рамках 100-150 гр на м2. Экономичнее краскопультом. Укрывистость чёрной краски выше, ведь чтоб добиться покрытия железа белым, нужно больше применить краски, иначе не будет покрашено в хороший белый цвет.
Ориентировочные средние цены
Тонна стоит – от 34 до 67 тысСтоимость 1 метра швеллера – 550 – 1090 рублей
Но это в теории, получено путём расчета метража в тонне. Вычисляется так: В тонне швеллера 18П – 61 метра, поделим стоимость тонны на 61, мы получим вышеуказанные суммы за 1 погонный метр. Однако, по какой цене будет продан в розницу, может сказать только сам розничный продавец.
При исследовании было выявлено, что цены едины вне зависимости от метража или металла. Пик цен наблюдался в мае 2018, тогда средняя была 58 тыс. Наименьшая за недавнее прошлое была в начале 2016, тогда средняя цена показала 30 тыс за тонну. Какая либо сезонность в стоимости не прослеживается. Порой существенно цена меняется в зависимости от длины.
Можно добавить, что понижение цен в 2019-2021 может происходить в связи с риском рецессии в экономике. Которая влечёт снижение спроса, сжатие экономики и соответственно падение цен.
В среднем, расценка на швеллер из стали 09Г2С-12 выше. Не всегда но зачастую на 10-15%, нежели на швеллер из прочих сталей. Цена обычно ниже на 10-15% на популярные швеллеры из сталей Ст3, 3сп/пс5.
Стандарт ГОСТ
Можно встретить изготавливаемые по ГОСТ 82783, 27772-83. Хотя в массе своей почти всегда изготавливаются по 8240 различных годов (8240-89, 8240-97)
ГОСТ 19281-89. Прокат из стали повышенной прочности.
Характеристики зарубежных аналогов
Аналоги часто не отличается. Объект представляет из себя понятное изделие которое изготавливается много лет и довольно хорошо изучено, стандартизировано. Дело остаётся за соблюдением технологий и контролем процессов. Что упирается больше в добросовестность производителя.
«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа
Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.
Чертеж стандартного металлического швеллера 80 мм с размерами
В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.
Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:
- с уклоном граней внутри;
- с гранями полок, расположенными параллельно;
- экономичные модели с параллельными гранями;
- легкие изделия с гранями полок, расположенными параллельно.
Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.
Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала
Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97
В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.
Швеллер 10П имеет следующие характеристики:
- вес погонного метра равен 8,59 кг;
- в 1 тонне помещается 116,4 м швеллера;
- высота профиля соответствует его главному размеру и равна 100 мм;
- ширина швеллера – 46 мм;
- стенки профиля имеют толщину 4,5 мм;
- толщина полок швеллера достигает 7 мм.
В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили
Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.
Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:
- вес погонного метра равен 10,40 кг;
- в 1 тонне помещается 96,15 м швеллера;
- высота изделия – 120 мм;
- ширина швеллера – 52 мм;
- стенки профиля имеют толщину 4,8 мм;
- толщина полок швеллера не должна превышать 7,8 мм.
