Разводка отопления в частном доме

Схемы отопления по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

• Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
• Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
• Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

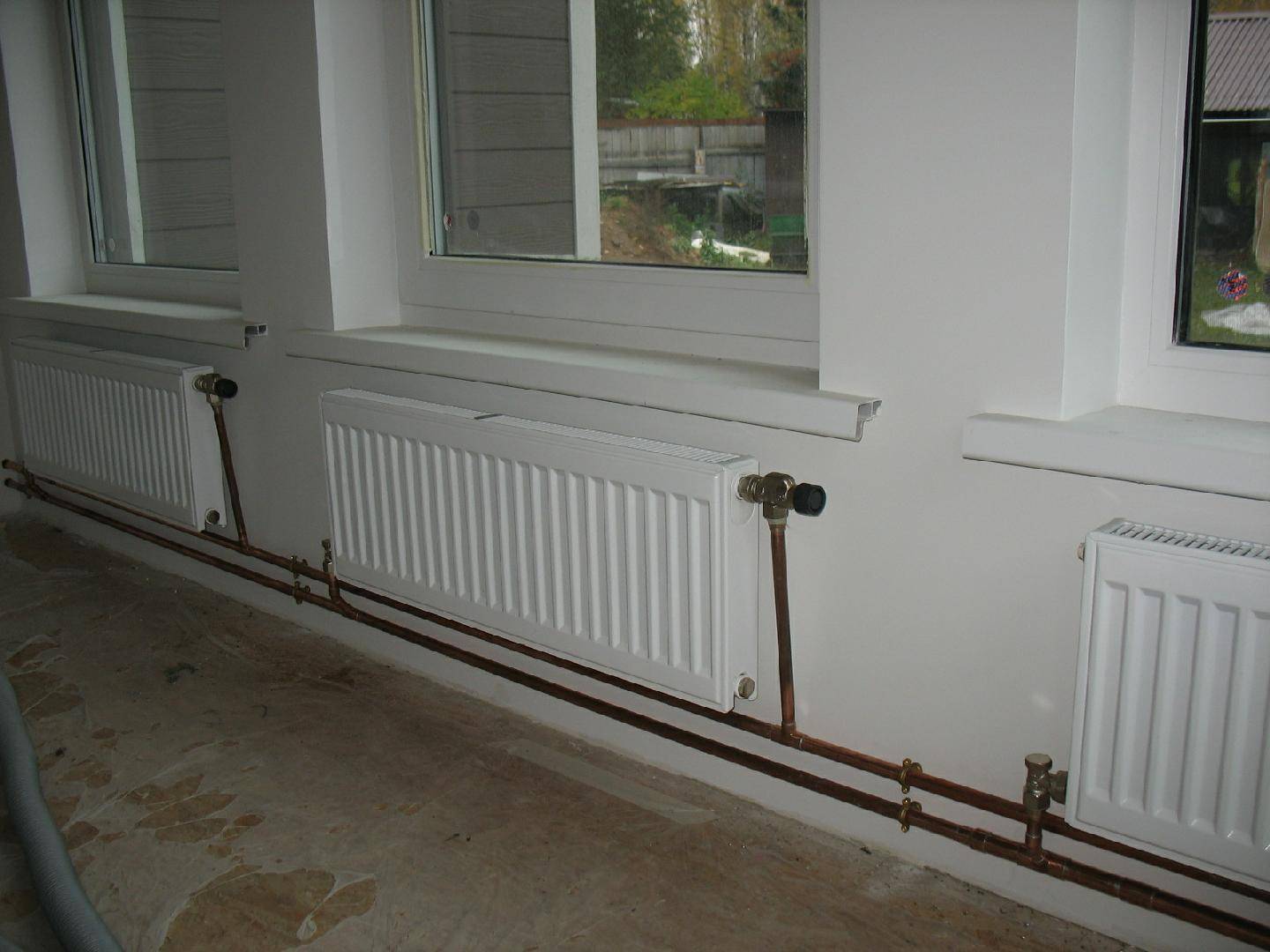

Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

• Минимальный объем теплоносителя.
• Диаметр трубной разводки от 20 до 25 мм.
• Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Изготовление дровяного котла своими руками

Самодельный котел

Сложно ли сделать дровяной котел для дома своими руками? Главным условием для этой конструкции является толщина и сорт используемой стали. В заводских моделях наружный корпус изготавливается из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет схожа с заводскими моделями. Однако если рассчитать трудоемкость работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невысока. Поэтому в качестве альтернативы дровяным печам для дома с водяным теплоснабжением нередко используют простые стальные бочки. Главным условием является толщина их стенки – от 1,5 мм.

Для изготовления потребуется емкость около 200 л. Она разрезается вдоль и внутри устанавливается перегородка. Ее длина должна быть меньше протяженности бочки. Это необходимо для монтажа колосников.

Затем на торцевой стороне вырезаются отверстия для монтажа дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарных газов с обратной стороны конструкции врезается дымоходная труба. Ее диаметр может составлять от 50 до 100мм.

Однако судя по отзывам о подобном дровяном котле отопления можно отметить следующие недостатки:

• Низкий показатель КПД;
• Нагрев корпуса, что может привести к ожогам при прикосновении;
• Небольшой срок эксплуатации.

Подобные конструкции используются для отопления небольших хозяйственных помещений – гаража, склада и т.д. Для дома лучше всего приобрести заводскую качественную модель. Она будет соответствовать современным схемам дровяного отопления.

Модель котла	Мощность, кВт	Стоимость, руб.
Buderus Logano G221	20	69900
Dakon DOR F 24	24	60300
Proterm DLO 30	24	58450

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

1. Объем отапливаемых помещений.
2. Климатические особенности региона.
3. Толщина наружных стен.
4. Наличие теплоизоляции основных конструктивных элементов здания.
5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

• полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
• металлопластик;
• сшитый полиэтилен;
• полиэтилен с добавками PE-RT;
• медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Из чего состоит система отопления

В основном для обогрева частных домовладений выбираются водяные системы. Для этого традиционного варианта, как проще сделать отопление в частном доме, характерен высокий универсализм, позволяющий использовать для нагрева доставляемого в помещения теплоносителя практически любое топливо. Кроме того, в водяных системах нередко используется комбинированный нагрев, дающий возможность оперировать несколькими разновидностями энергоносителей.

В состав любой отопительной системы для частного дома входят следующие элементы:

1. Источник нагрева.
2. Система труб, с необходимым оснащением.
3. Отопительные приборы – батареи или нагревательные контуры системы теплого пола.

Чтобы обрабатывать и управлять теплоносителем, а также иметь возможность обслуживать отопительную систему, применяется дополнительное оборудование.

Под дополнительным оборудованием имеются в виду следующие приборы:

• Бачок расширения.
• Циркуляционный насос.
• Гидравлический разделитель.
• Коллектор распределения.
• Буферный бак.
• Бойлер косвенного нагрева.
• Элементы автоматизации системы.

Для принудительной циркуляции нагретой воды используют насос. Если же в системе имеется несколько контуров, для разграничения которых используется гидрострелка или буферная емкость, потребуется 2 и более насосов. При этом буферная емкость выполняет роль и гидравлического разделителя, и теплоаккумулятора. Обычно тепловой циркуляционный контур отделяют в тех случаях, когда обустраивается отопительная система повышенной сложности. В основном это характерно для коттеджей с несколькими этажами.

Распределяющие коллекторы применяются в нагревательных контурах теплых полов или в лучевых радиаторных контурах. Конструкция нагревателя косвенного нагрева состоит из емкости и змеевика, где осуществляется нагрев воды для ГВС от теплоносителя. Чтоб следить за показателями температуры и давления воды, система оснащается термометрами и манометрами. При помощи приборов автоматизации – датчиков, терморегуляторов, контроллеров и сервоприводов, наблюдают за параметрами теплоносителя и управляют ими в автоматическом режиме.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена

Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.

Открытая система отопления

Открытая система имеет в своём составе расширительный бачок, который открыт для доступа воздуха, то есть давление теплоносителя в трубопроводе равно атмосферному. Циркуляция теплоносителя основана на законах физики – горячая вода легче холодной и устремляется вверх. На основе этого в трубопроводе возникает перепад давлений и естественная циркуляция воды, позволяющая подать горячий теплоноситель во все радиаторы дома без применения насосного оборудования.

Эта система имеет некоторое преимущество, так как не требует электроэнергии для включения насосов, в которых не нуждается, то есть для отопления дома нужен только природный газ, твёрдое или жидкое топливо. Но у неё есть и недостатки:

• необходимость применения стальных трубопроводов увеличенного диаметра;
• монтаж трубопроводов должен производиться с определённым уклоном, для естественного течения воды;
• происходит насыщение теплоносителя кислородом, который окисляет внутренние металлические поверхности отопительных приборов, что отрицательно сказывается на сроке их службы;
• отсутствует техническая возможность для отопления домов со сложной конфигурацией помещений;
• повышенный расход топлива на нагрев теплоносителя.

Это тоже интересно Экспанзомат для отопления или переход на закрытую систему отопления

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Металлопластиковые

Сборкой системы отопления из металлопластиковых труб может заниматься человек без особых знаний и опыта. Соединяются трубы посредством фитингов

Преимуществом таких труб является отсутствие отложений на стенках, из недостатков внимание привлекает большая вероятность протечек в системах из полипропиленовых труб.

Чтобы решить вопрос, как правильно развести отопление, нужно обладать определенными знаниями и навыками. Допущенные ошибки могут стать причиной дополнительных расходов. Поэтому все монтажные и вычислительные работы лучше доверить квалифицированному специалисту.

Преимущества и недостатки

Перед тем, как принять решение о том какую схему инженерных коммуникаций следует устанавливать при строительстве частного дома необходимо тщательно взвесить все за и против, рассмотреть плюсы и минусы, обсудить преимущества и недостатки. Сначала рассмотрим явные недостатки, которые имеет схема однотрубной системы отопления частного дома.

Недостатки однотрубных отопительных систем

• Отопление с  одним магистральным трубопроводом из-за последовательного включения в сеть отопительных приборов не позволяет при эксплуатации изменять и регулировать температуру и интенсивность нагрева одного из них, независимо для последующих приборов в цепи;
• Такая система нуждается в повышенном давлении при эксплуатации. Для этого необходимо увеличивать мощность подающих насосов.
  Из-за этого растет стоимость эксплуатации, трубы, элементы и приборы цепи быстрее выходят из строя. Появляются протечки и необходимость регулярного пополнения теплоносителя;
• Из предыдущего выплывает и этот момент. Такая система для нормальной работы нуждается в циркуляционном насосе для отопления.
  В двухтрубных системах отопления вода в системе может перемещаться за счет естественного изменения давления при различии температур;
• При устройстве отопления по однотрубной схеме даже в одноэтажном доме необходимо предусмотреть вертикальное расположение стояков.
  Что это означает на практике при оборудовании частного дома? Расширительный бачок, который обязательно входит в цепь, должен быть установлен на чердаке, который будет выполнять роль технического этажа.

Фото расширительного бачка и вмонтированного насоса

Преимущества однотрубных отопительных систем

Все вышеперечисленные недостатки характерны для инженерных коммуникаций советского времени. С того времени многие технологии стали общедоступными и их реализация дала возможность уравновешивать основные недостатки таких схем отопления.

Именно по этой причине в настоящее время однотрубные отопительные системы остаются самыми популярными при строительстве частных домов.

• Главное преимущество таких систем – экономия материалов. На практике получается почти двойная экономия на трубах.
  Отпадает необходимость в соединительных трубах, обратных стояках, подводах к батареям и перемычках, что дает существенное снижение стоимости самой системы;
• Как это ни странно звучит, но однотрубная система выглядит эстетичнее. Хотя такая задача и не преследовалась при ее разработке, однотрубная система отопление избавила помещения от большого количества труб, стояков и разных отводов, которые большей частью проходили внутри жилых помещений;
• Внедрение современных теплотехнических приборов в систему отопления (термостатических клапанов, радиаторных регуляторов, воздухоотводчиков, балансиров, шаровых кранов, байпасов) дает возможность регулировать подачу теплоносителя в каждом отдельном отопительном приборе без того, чтобы это влияло на последующие приборы в цепи.

Термостатический клапан

Это основные преимущества и недостатки этой системы отопления, которые следует принимать во внимание перед тем, как монтировать однотрубное отопление частного дома своими руками

Схемы различных систем обогрева

В частных домах довольно большой популярностью пользуются одно – и двухтрубные системы. Различить их довольно просто:

• в однотрубной системе все радиаторы присоединяются к общему коллектору. Проходя мимо всех радиаторов в виде замкнутого кольца, он служит и подачей и обраткой;
• в двухтрубной системе к радиаторам теплоноситель идет по одной трубе, а уходит по другой.

Правильно выбрать для частного дома систему отопления довольно непросто, поэтому не лишним будет посоветоваться со специалистом. Двухтрубная система более надежная в отличие от однотрубной.

Однотрубная система вопреки общепринятому мнению о меньших затратах на обустройство, стоит заметить что такая система не только более дорогая, но и более сложная в реализации. Очень хорошо об этом рассказывается на видео:

Фокус в том, что в однотрубной системе вода, двигаясь от радиатора к радиатору, остывает сильнее с каждым разом, потому их мощность должна увеличиваться за счет увеличения количества секций. Более того у раздающего коллектора должен быть больший диаметр, в отличие от двухтрубной системы. И наконец, в однотрубной системе затруднено автоматическое управление из-за взаимного влияния радиаторов друг на друга.

На даче либо небольшом доме где количество радиаторов не превышает 5, можно смело начинать установку однотрубной горизонтальной системы (в обиходе – ленинградка) При большем числе радиаторов она не сможет работать нормально из-за того что последние радиаторы будут холодными.

Как вариант – монтаж вертикальной однотрубной системы в частном двухэтажном доме. Такие системы достаточно распространены и нормально функционируют.

Двухтрубная схема разводки отопления от котла позволяет доставлять теплоноситель ко всем радиаторам с одинаковой температурой, так что необходимость в дополнительном наращивании секций отпадает. Разделение на обратную и подающую магистральную трассу позволяет при помощи термостатических вентилей осуществлять автоматическое управление.

Система в основном проще, да и диаметры магистральных трубопроводов меньше. Разновидности двухпроводных систем бывают следующими:

• тупиковая: трубопроводы разделяется на ветви, которые называются плечами, по ним теплоноситель течет друг напротив друга;
• попутная двухтрубная система: в данном случае коллектор является продолжением подающего, и вода движется в одну сторону, таким образом, схема образует кольцо;
• лучевая (коллекторная). Является самым дорогостоящим методом разводки: к каждому радиатору в полу прокладываются трубопроводы, идущие от коллектора.

Если проложить горизонтальные трубы большего диаметра при уклоне 3 – 5 мм на 1 м, тогда система будет работать самотеком (за счет гравитации). Такая система по праву может считаться энергонезависимой, так как в ней нет необходимости в установке циркуляционного насоса. Стоит заметь, что таким образом может работать как однотрубная, так и двухтрубная схема, единственным условием должны быть созданы соответствующие условия в которых теплоноситель будет циркулировать естественным образом.

Отопительная система может быть открытой, для этого нужно установить в верхней точке расширительный бак, который будет сообщаться с атмосферой. Данная схема конструкции применяется в самотечных сетях, по-другому там сделать отопление невозможно.

Систему можно сделать закрытого типа, которая будет работать от избыточного давления, если недалеко от котла отопления на обратной магистрали установить расширительную емкость мембранного типа. Данное решение достаточно ново и применяется в основном в системах, где действует принудительное движение теплоносителя.

Нельзя не упомянуть о системе теплого пола для обогрева дома. Существенным недостатком можно отметить дороговизну, так как в стяжку пола потребуется укладка сотни метров труб, из-за чего в результате можно получить обогревательный водяной контур, распределенный по всей комнате.

Концы труб подходят к распределительному коллектору со смесительным узлом, на котором установлен собственный циркуляционный насос. Одним из важнейших преимуществ хочется отметить комфортное равномерное обогревание помещений. Такая система подойдет любому жилому помещению.

Совет: для хозяина дома с общей площадью, не превышающей 150 м2 можно без опасений устанавливать двухтрубную систему с принудительной циркуляцией. В этом случае диаметры труб будут следующими: для магистралей – не более 25 мм, для подводки к радиаторам – 15 мм.

Организация газового отопления.

Подключение дома к газовому отоплению – дело не простое. Для того, чтобы в результате иметь возможность использовать газовое отоплением, нужно пройти определенный путь, который состоит из следующих этапов:

• Создание проекта газовой системы;
• Покупка оборудования и необходимых материалов;
• Установка оборудования;
• Заполнение системы газом;
• Тестирование системы путем запусков ее под разным давлением.

Только после того, как будут пройдены эти этапы, систему газового отопления можно безопасно эксплуатировать. Нюансы, касающиеся цены на установку системы и эффективности этой системы в использовании выясняются еще при составлении технического задания. Заказчик, конечно же, может и должен высказывать пожелания насчет будущей газовой системы отопления, но основным ориентиром в данном вопросе выступают действующие строительные правила и нормы.

Особое внимание на этапе составления технического задания по устройству газового отопления следует обратить на такие детали: мощность котла и циркуляционных насосов, параметры батарей, устанавливаемых в помещениях, будет ли монтироваться теплый пол, есть ли в доме бассейны, джакузи, краны и т.п., так как это влияет на нагрузку системы в бытовой эксплуатации

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

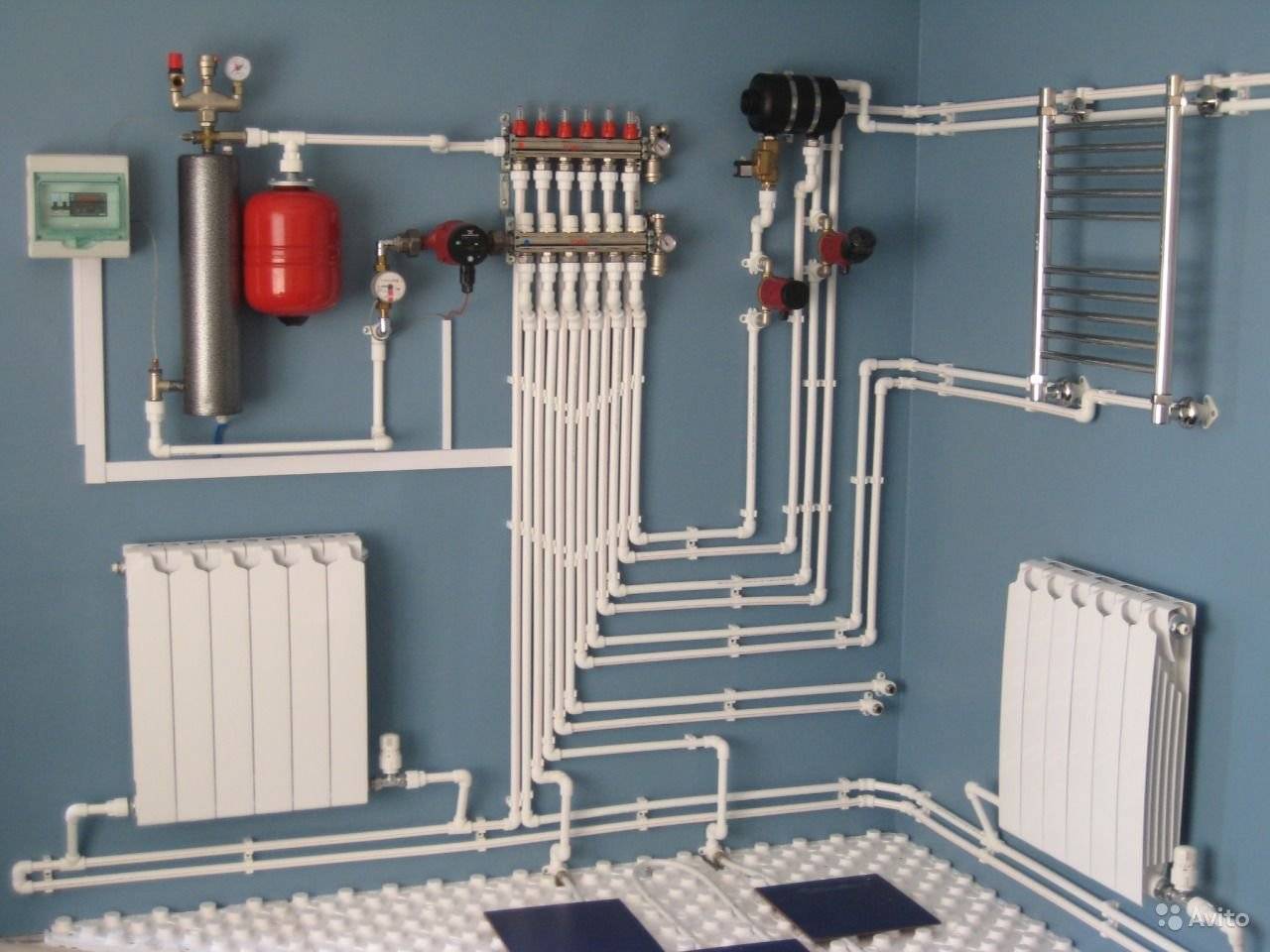

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Заключительный этап работ

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как правильно рассчитывается отопление в квартире? Зачем нужны теплосчетчики на отопление? Как грамотно произвести расчет отопления? Зачем необходим кран для радиатора отопления?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Особенности одно-, двухтрубной схем

В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.

Разница

Однотрубная

Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).

Преимущества:

• Дешевле двухтрубной в установке, обслуживании.
• Монтаж легче, быстрее.
• Аварии при использовании одной трубы регистрируются редко.

Минусы:

• Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
• Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.

Однотрубная

Двухтрубная

Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.

Положительные стороны:

• Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
• Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).

Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.

Двухтрубная
