Разводка водопровода в квартире и доме

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

Одним из самых важных этапов проведения ремонтных работ считается правильно сделанная разводка труб в ванной. Во время проведения работ необходимо сделать предварительный план и подключить сантехнику к инженерным коммуникациям (источнику горячего и холодного водоснабжения, а также канализации).

Для проведения монтажных работ многие владельцы обращаются за помощью к профессиональным сантехникам, но всё можно сделать своими руками. Поэтому разберёмся, как именно происходит прокладка труб в ванных комнатах.

Разводка канализации

Разводка канализации в санузле должна производиться с соблюдением всех строительных норм и правил. Для начала необходимо заменить общий стояк, для этого часто используют пластиковые канализационные трубы соответствующего диаметра. Менять общий стояк лучше одновременно с соседями, тогда не получится так, что через некоторое время стояк на стыке даст течь.

Если туалет не совмещен с ванной комнатой, то необходимо проложить канализационные трубы через санузел в ванную, это довольно просто выполнить, если поставить на общей канализационной трубе тройник. Заведя канализацию в ванную через отверстие в стене, можно делать разветвления и подключать сантехнические устройства. Количество врезаемых устройств не влияет на скорость стекания стоков, главное чтобы диаметр трубы соответствовал потребностям.

Собственно работа

Все проверено, придумано, материалы куплены. Теперь сама работа.

1. Монтаж каркаса.

Если для обшивки будет использоваться ориентированно-стружечная плита, то каркас делаем из деревянных брусков. Для гипсокартона используем металлический профиль. А как закрыть стояк в туалете пластиковыми панелями? Лучше на деревянный каркас.

  • Устанавливаем по уровню вертикальные направляющие.
  • Крепим поперечные перемычки для придания жесткости. Шаг определяем по размерам материала обшивки, а также с учетом размеров ревизионного люка.

2. Обшивка.

Для глухих конструкций больше подойдет гипсокартон. Чтобы создать съемную обшивку, предпочтительнее использовать ориентированно-стружечную плиту. Она крепче. И демонтаж не причинит ей вреда.

3. Отделка.

На обшивку крепят кафельную плитку с помощью клея, пластиковые панели посредством скоб. Можно просто зашпаклевать и покрасить.

Если расположенные в санузле и сильно заметные коммуникации портят интерьер помещения, то это не проблема. Выясните, как закрыть стояк в ванной, и приступайте к работам.

Чтобы не пришлось маскировать многочисленные и длинные трубы, заранее составьте схему всех коммуникаций и постарайтесь располагать их и сантехнику так, чтобы в итоге все утилитарные детали оставались максимально незаметными и скрытыми от глаз. Но всё же возможно это далеко не всегда, и зачастую скрыть стояк полностью просто невозможно. Но такая проблема не так сложна, как кажется, если знать пути её решения.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

  • короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

    Разводка труб в коробе.

  • фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

    Маскировка инженерных сетей фальш-панелью.

  • полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

    Укладка труб в штробах.

  • укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

    Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

ХарактеристикиТип скрытой установки
коробфальш-панельштробыстяжка
полезный объем помещенияуменьшается незначительноснижается намногоне изменяетсяснижается
трудоемкость работнизкаясредняяочень высокаявысокая
качество интерьерасреднеевысокое
доступ к коммуникациямчерез ревизионный люк
совместимость с инсталляциями+
наличие мокрых процессов+
сдача под ключ1 день2 дня2 – 3 днянеделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

  • позади ванны трубы уложены открытым способом;
  • стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

    Короб для стояка.

  • инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
  • для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

    Водорозетка для стиральной машинки.

  • для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

    Двойная водорозетка.

  • патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

    Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

  • Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
  • Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
  • Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

Водопровод из колодца или скважины

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

Кессон для скважины

Камни преткновения

Затруднения и ошибки при ремонте совмещенного санузла скорее правило, чем исключение. Причина прежде всего теснота помещения; затем – совпадение резких колебаний температуры и влажности, характерных для ванны, с поступлением от туалета в комнату биологически активных веществ и едких летучих химических соединений. Поэтому идеи ремонта санузла совмещенного санузла, возникающие при рассматривании его на плане и в натуре, следует тщательно сообразовывать с наличными условиями.

К примеру, взгляните на позицию Г на рисунке. Размер комнаты не позволяет повернуться, не зацепив что-нибудь, и как в такой клетушке работать? Встанет ли там хоть как-то облюбованный умывальник? И что останется от внутреннего объема, если еще и подвесить бойлер со шкафчиком для туалетных принадлежностей? Можно ли будет там после такого ремонта дышать, включив душ минут на 10? Так что для начала лучше разобраться, с какого рода проблемами нам придется столкнуться при ремонте, затем четко представить себе порядок производства работ, а уж затем приниматься за подготовку и собственно ремонт.

Субъективно-психологические

Возникают ошибки такого рода вследствие отсутствия навыков дизайнера и строителя. Есть целая наука – эргономика, занимающаяся тем, как избегать неудобств и создавать удобства в возможно меньшем объеме. Описывать хотя бы ее азы будет слишком долго, поэтому поясним на примере. Укажем лишь, что основа основ эргономического дизайна – точные измерения.

Взгляните теперь на позицию А на рисунке. На первый взгляд кажется что, если отодвинуть унитаз сантиметров на 7 к окну, а умывальник развернуть на 90 градусов по часовой стрелке и перевесить на смежную стену, то вместо душевой кабины можно будет поставить угловую ванну. Сядем на унитаз, промерим – да, от плеча и бедра до стенки еще остается 2-3 см.

Решили, сделали, и что же? Оказалось, человек, наклонившийся над умывальником, чистя зубы, пятой точкой касается лица лежащего в ванне. А лечь в ванну наоборот – от головы до унитаза всего ничего, и вдруг кому-то из домашних как раз приспичило? Ширму же поставить нельзя: места сесть не хватит.

Поэтому первая рекомендация: ознакомьтесь с основами эргономики и вдвоем-втроем на месте, в самом санузле, тщательно рассмотрите возможные варианты ремонта. Вдвоем-втроем потому что, во-первых, ум хорошо, а несколько лучше; во-вторых, нужно своими боками почувствовать тесноту, углы и стены, чтобы потом все вышло как лучше, а не как всегда.

Технические

Помимо указанных выше проблем совмещенного санузла, здесь вдвое выше вероятность заливания. Поэтому при устройстве пола нужно толщину стяжки делать поменьше («лоханка» при этом получится глубже), но гидроизоляцию – надежнее. Повышенное поступление в воздух нежелательных примесей требует усиленной вентиляции и тщательного выбора материалов.

Технические сложности, как известно, влекут за собой лишние расходы. Экономить можно и нужно, но не в ущерб качеству и удобству. Мы разберем некоторые возможности сократить расходы на ремонт, но учтите: любая экономия повлечет за собой увеличение затрат труда.

Дизайнерско-эстетические

Туалет – помещение абсолютно функциональное; его отделка должна быть точно увязана с физиологическими особенностями человека. Ванная же должна расслаблять и давать возможность понежиться. Требования к дизайну в том и другом отношении далеко не всегда совместимы, и есть же, наконец собственный вкус!

Способы совместить несовместимое в тесном, загроможденной комнатушке реально применимы два: разбиение пространства и его мнимое увеличение. Мы коснемся обоих, но еще раз учтите: «растяжение» пространства эффективнее, но сложнее и дороже.

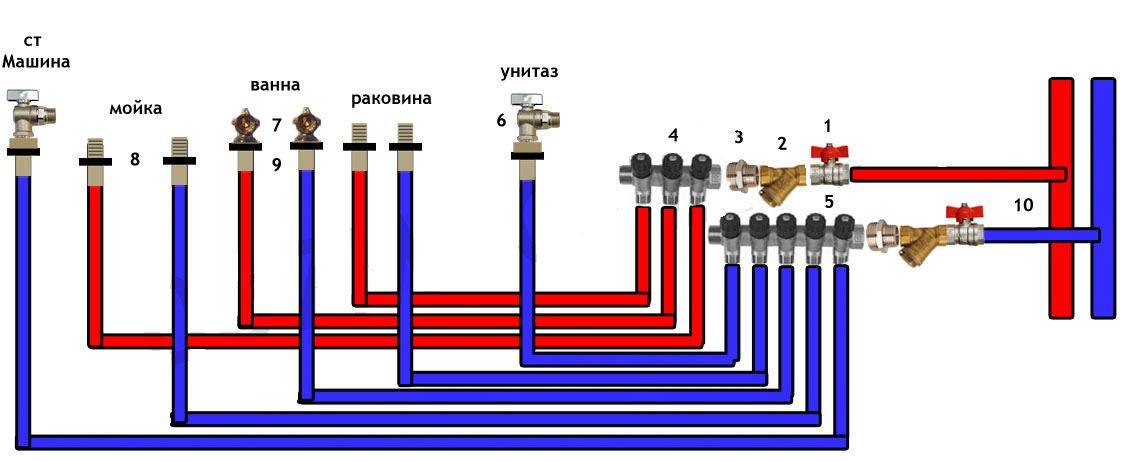

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за полуоборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Рассчитаны на 8000 циклов.

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

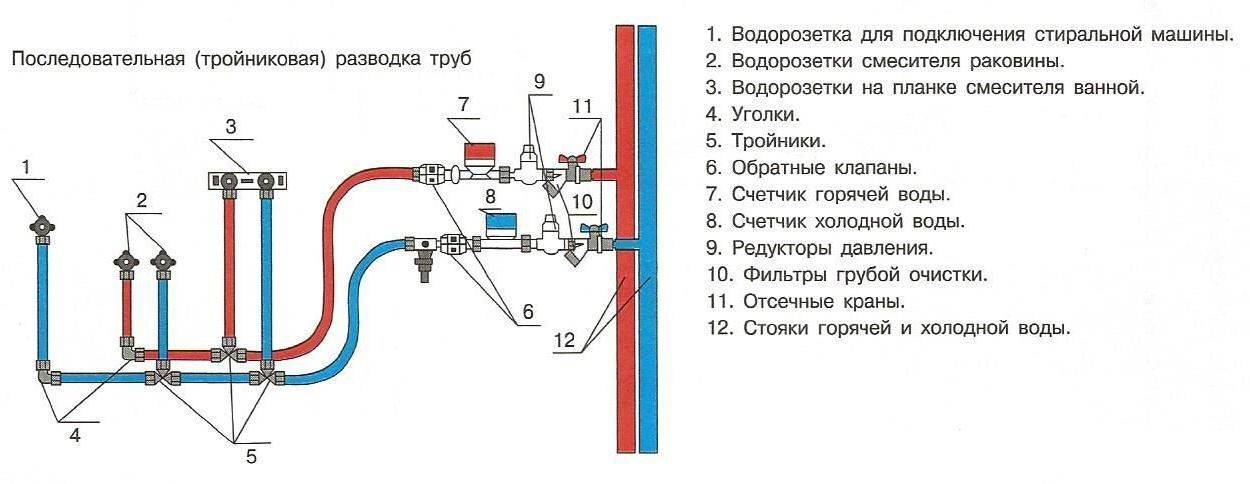

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Причина совмещения санузлов

Санитарным узлом (сокращенно санузлом) называется специально оборудованное место для совершения гигиенических процедур.

Санузел может быть:

  • совмещенным (когда ванная и туалет – это одно помещение),
  • раздельным (когда ванная и туалет – отдельные помещения).

Совместный санузел может включать следующие предметы интерьера:

  • унитаз,
  • биде,
  • писсуар,
  • раковину,
  • ванну,
  • душ,
  • сушилку для рук,
  • зеркало,
  • полотенцесушитель и др.

Продумать интерьер ванной до мелочей – задача не из простых. Как правило, помещение для совершения гигиенических процедур имеет самую наименьшую площадь, однако при этом оно должно компактно вместить огромное количество обязательных предметов быта и сопутствующих аксессуаров.

Зачастую владельцы квартир принимают решение совместить санузел, дабы сэкономить лишний квадратный метр. Давайте разберемся и взвесим в этом вопросе все “за” и “против”.

Экономия площади – вот основная причина появления совмещенных санузлов . Практически все постройки советских времен соединяют в себе душевую комнату и туалет, тогда как в больших и роскошных домах, где нет ограничения по пространству, совмещенные санузлы – явление крайне редкое.

Если вас уже не первый день мучает вопрос – стоит ли совершать перепланировку ванной комнаты во время очередного ремонта или нет, читайте нашу статью до конца, и мы поможем вам взвесить все плюсы и минусы.

Дизайн продуман до мелочей

Положительные моменты соединенного санузла

  1. За счет организации совмещенного узла образуется дополнительное свободное пространство , куда можно поместить душевую кабинку, биде или стиральную машину. А санузел – совмещенный с душевой кабиной – это самая максимальная возможность выиграть драгоценное место.
  2. Уборка одной комнаты занимает меньше времени, чем двух (мелочь, но приятно).
  3. Выигранное за счет объединения санузла пространство позволит обустроить ванную комнату по своему вкусу и желанию, например, вместо обычной ванны установить:
  • более габаритное по размерам джакузи
  • душевую кабину
  1. В совмещенном санитарном узле одна дверь, а в раздельном – две. Опять таки – экономия свободного места и денежных средств на замену дверей.
  2. При совмещении туалета и душевой комнаты стена, разделяющая их прежде – разбирается . Вот вам экономия на облицовке этой стены кафелем.
  3. При совмещении санитарного узла можно перенести коммуникации так, чтобы их было удобно обслуживать (например, снимать показания счетчиков, производить их замену, предусмотреть свободный доступ к трубам и т.д.)

Раздельный санузел или совмещенный – решать вам, но ознакомьтесь также с недостатками соединения ванны и туалета.

Удобство и простота

Отрицательные стороны совмещенного санузла

  1. Перестройка санитарного узла должна быть документально оформлена, а это дополнительные затраты по финансам и времени.
  2. Если в данный момент санузел занят одним членом семьи, то остальным приходится лишь ожидать своей очереди, а это создает дискомфорт для всех.

Если подытожить вышеуказанные моменты, можно выделить пункты, когда чаша весов при постановке вопроса “Что оптимальнее: санузел совмещенный или раздельный?” склоняется в сторону объединенного санитарного узла:

  • если количество проживающих в квартире лиц не более двух,
  • если площадь квартиры действительно ограничена, а площадь туалета занимает менее 1,5 кв.м,
  • если ваша квартира имеет интерьер студии,
  • если у вас есть креативные дизайнерские задумки по более рациональному использованию площади вашей квартиры.

Советуем забыть про объединение санузла в таких случаях:

  • стена между ванной комнатой и туалетом является несущей,
  • в вашей семье двое или более детей,
  • объединенный санузел не совпадает с общим стилистическим оформлением вашего жилья.

Теперь у вас наверняка рассеялось множество сомнений и вопросов по поводу того, какой организовать санузел: раздельный или совмещенный.

Обустройство гидроизоляции, пола и выхода

После каждой перепланировки важно учесть обустройство полов в санитарном узле. Первое, что необходимо сделать, — это продумать гидроизоляцию, особенно при увеличении площади

Сначала владелец квартиры демонтирует старые полы, а затем проводит их гидроизоляцию в соответствии с законодательством.

Гидроизоляция бывает рулонной и обмазочной. Чаще всего используют второй вариант, так как он проще и не несет существенной нагрузки на перекрытия. Рулонная изоляция требует выравнивания полов стяжкой.

Обмазочная изоляция считается более герметичной и надежной, не требующей слоя стяжки. Уровень пола в уборной должен быть на 15-20 мм ниже уровня чистого пола в смежных помещениях. Также в СНиП есть требование об установке разделяющего порожка.

Что же касается создания выхода из уборной в спальню, то здесь тоже есть свои требования. Так, в СанПиНе прописан запрет на оборудование помещения с унитазом и душем или ванной выходом в жилую комнату. При этом можно делать вход из спальни, если есть дополнительное помещение с унитазом и раковиной, вход в которое оборудован из коридора.

Таким образом, при наличии в квартире только одной уборной с унитазом вход в нее не может осуществляться через спальню или кухню. Если же помещения два, то одно из них может выходить в жилое помещение или кухню.

Перепланировка с затрагиванием шахт

Вентиляция и канализация оборудованы в строгом соответствии с законом, поэтому их изменение требует разрешения. Использовать это пространство можно только после сбора подписей собственников жилья. Многие специалисты дают совет не затрагивать эти пространства, не являющиеся собственностью владельца квартиры, так как трудозатраты окажутся несоответствующими полученной пользе.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

За и против

При определении конструкции помещения необходимо учесть преимущества и недостатки каждой из схем. Для проживания в одиночку или для семьи из 2 человек подойдет совмещенная конструкция. Но при увеличении числа людей рекомендуется установить в помещении легкую или капитальную разделительную перегородку, что расширит возможности санузла.


Совмещенный санузел — вид сверху.

Совмещенный санузел

Совмещенный блок имеет недостатки:

  • плохую вентиляцию, недостаток устраняют использованием дополнительных воздуховодов и электрического вентилятора;
  • неудобную планировку, затрудняющую установку душевой кабины или стиральной машины.

Раздельный санузел

Преимущества помещения с дополнительной переборкой:

  • возможность одновременного использования санузла 2 членами семьи;
  • улучшение условий вентиляции.

Последовательность выполнения разводки

Давайте познакомимся с основными последовательными шагами, которые должны выполняться при разводке канализации в ванной своими руками.

Сначала от основной системы водоснабжения, необходимо установить входные вентили. Их с успехом могут заменить шаровые краны.

На следующем этапе, чтобы очищать подаваемую воду, устанавливают специальные фильтры.

Затем монтируются все приборы учета (счетчики).

После этого крепятся редуктора давления, осуществляющие регулировку подачи воды к каждому сантехническому прибору.

После перекрытия подачи воды на общем стояке, выполняется остальная разводка, согласно имеющейся схеме.

Такая работа может выполняться самостоятельно. Берется самый крайний прибор, от которого трубы припаиваются к основному стояку.

При работе с паяльником необходимо соблюдать осторожность. Можно легко обжечься

Категорически запрещается нарушать правила техники безопасности

Категорически запрещается нарушать правила техники безопасности.

Концы разводки должны заканчиваться специальными концевыми выпусками, типа «американок». Одной стороной они паяются к водопроводной трубе. На другой нарезана резьба, чтобы можно было закрепить гибкий шланг.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
