Установка и регулировка предохранительного клапана для бойлера

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

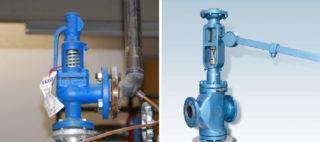

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере

Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее

Как установить клапан

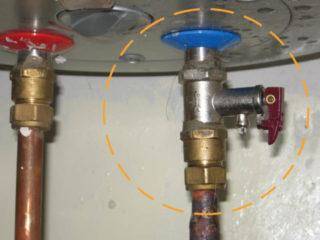

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Как проверить исправность клапана для сброса давления

Чтобы бойлер работал, не неся угрозы жильцам дома, нужно периодически проверять качество работы защитной системы. Как оценивают состояние ПКВ:

  1. Включают бойлер, не открывая кран горячей воды.
  2. Ждут, пока вода нагреется до максимума.
  3. Если все в порядке, вскоре из системы предохранителей будет капать вода.

Причины несрабатывания ПКВ:

  1. Поломан кран горячей воды.
  2. На термостате установлена температура на +30…+40°С. В этом случае вода не будет нагреваться до такой степени, чтобы давление внутри бака достигли предела.
  3. Величина рабочего давления ПКВ слишком высока и не отвечает мощности бойлера. Такая ситуация может привести к самым опасным последствиям.

Предохранительный механизм должен соответствовать бойлеру по конструктивным параметрам и функционалу, иначе работа последнего будет не только неэффективной, но и опасной. Проверку работоспособности клапанов следует проводить ежемесячно.

Популярные модели клапанов

Рычажная конструкция

Среди предохранительных клапанов есть распространенные модели:

  • Рычажные – это стандартный механизм. Его можно привести в действие ручным способом. Различаются такие изделия рычажком и штуцером сброса воды. Лучше выбирать модель с возможностью фиксации флажка к корпусу с помощью болта. Такая конструкция предохраняет от случайного открывания рычага.
  • Без рычажные – это самый дешевый вариант предохранителя. Такие модели неудобны, так как не дают возможности слива воды с бака вручную. Устройства бывают двух видов: с крышкой и глухие. Первый будет удобнее, поскольку в случае засорения можно открутить крышку для проведения чистки механизма. Обе модели имеют короткие штуцера для сброса жидкости.
  • Узловые – обычно устанавливают на нагреватели больших объемов (свыше 100 л). Называются узлами безопасности из-за того, что дополнительно укомплектованы шаровым краном для слива и манометром. В таком механизме штуцер для отвода жидкости резьбовой, что делает крепление шланга более надежным без использования хомутов.
  • Оригинальные – такие узлы безопасности предлагаются для тех, кто ценит комфорт и эстетические качества. В комплект к изделию входит манометр. Для красоты наносят хромированное покрытие и придают элегантную форму. Все эти дополнения существенно влияют на цену изделия.

Для чего нужен предохранительный клапан на бойлере

Бойлер представляет собой ёмкость для воды с нагревательным устройством, которым могут быть: топка для твердого топлива, газовая горелка, змеевик для горячего теплоносителя из системы отопления (косвенный нагрев) и теплоэлектрический нагреватель (ТЭН). Большинство бойлеров оборудованы ТЭНами, это удобно и не требует больших затрат при обустройстве.

Бойлер заполняется водой и находится под избыточным давлением, равным напору в водопроводе. При нагревании вода расширяется и в резервуаре бойлера повышается давление. Чтобы нагретая вода не выдавливалась в трубопровод с холодной водой и не сливалась при отсутствии холодной воды, на входной патрубок устанавливают обратный клапан для водонагревателя .

Бойлер оборудован защитной автоматикой, которая регулирует температуру нагрева, задаваемую пользователем. Верхняя часть бойлера остается всегда не заполненной водой. Присутствующий воздух служит амортизирующей подушкой, компенсирующей расширение воды и потому давление растет не значительно и не так быстро, как если бы воздух отсутствовал.

Автоматика позволяет нагревать воду не выше 80 градусов. Но если она выйдет из строя, то нагрев будет продолжаться непрерывно и может привести к образованию высокого давления, способного повредить бойлер. Чтобы этого не случилось, устанавливают предохранительный клапан сброса давления для бойлера . Который, при превышении давлением установленной величины, открывается и производит сброс излишков воды.

Производители электрических водонагревателей объединили два клапана, обратный и предохранительный в один корпус. Теперь это устройство выполняет обе функции.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку  ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера – практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Клапан сброса избыточного давления — назначение, применение в системе и нюансы выбора (110 фото)

Отопительная система в процессе своей эксплуатации всегда является довольно опасной. Почему опасной, спросят многие. Все очень просто, системы отопления в домах и квартирах постоянно имеют в сети напряжение. Напряжение появляется вследствие давления, которое имеется в системе.

Давление в системе отопления может расти и снижаться, а также бывают резкие скачки, непредвиденные. В случае резкого скачка давления температура в системе растет до предела и вода в батареях превращается в пар, что их просто разрывает. Это очень опасно и для предотвращения данной аварии в системе устанавливают специальные устройства.

На фото клапана сброса избыточного давления можно увидеть, как он выглядит внешне. А о том, как он устроен и для чего нужен, мы поговорим сейчас.

Для каких целей используют клапан

Для того, чтобы избежать ситуации с разрывом батарей в системе отопления применяют два прибора: манометр и клапан. Первое устройство призвано визуально указывать то давление, которое в каждый момент времени находится в системе.

Что касается клапана сброса избыточного давления воды или другого теплоносителя, то он служит для автоматического предотвращения аварии. Это очень помогает, если в момент скачка давления люди не видят показаний.

Как понятно по названию прибора, он обязан в процессе своей работы избавлять систему от избыточного давления. Но не все понимают, что такое избыточное давление.

Дело в том, что какое-то количество бар в системе всегда присутствует на это элементы рассчитаны. При покупке учитывают и возможное превышение давления, чтобы трубы и радиаторы справлялись с ним.

Однако не всегда давление не превышает предела, который учли при установке оборудования. Так вот, клапан начинает сброс давления, как только оно превышает постоянную норму.

Если превышение дойдет до границы излишне предусмотренного, то трубы просто начнет рвать.

Таким образом клапан предохраняет от вероятности аварийного состояния. Его применяют не только в системе отопления, но везде, где есть давление в системе.

Рабочий процесс клапана

Независимо от разновидности устройств предохранительных клапанов сброса избыточного давления, все они примерно похожи.

Если рассматривать, как устроен клапан, то это полая труба, которая крепится к системе отопления. В ней есть отвод для выхода излишнего давления, который перекрыт специальным штоком, похожим на пробку.

Шток удерживается довольно плотной пружиной. Сверху пружина крепится к головке, которая запаяна.

Далее при сильном повышении сжимается пружина и тем самым проход или отвод, как его более часто называют, открывается. Избыточное давление благополучно покидает через отвод систему и не вредит ей.

Во время такого процесса клапан аварийного сброса избыточного давления сильно начинает шипеть и этого просто невозможно не заметить.

Таким образом, при нормализации давления, пружина расслабляется, шток становится на свое место. Отверстие отвода давления вновь становится закрытым.

Где необходима установка клапана

Самая острая необходимость в установке данного клапана стоит в системах парового отопления. там из-за использования высоких температур теплоноситель может перегреваться до предела. Именно это становится причиной повышения давления в системе.

Для данных случаев просто необходимо иметь клапан сброса избыточного давления отопления. Особенно это касается закрытых систем, которые не имеют расширительного бачка.

Еще одна веская причина установить клапан сброса — наличие подкачивающего водного насоса. Данные устройства имеют очень высокую мощность, что может привести к разрыву систем.

Выход из строя может вызвать работа насоса в холостом режиме, поэтому требуется клапан сброса избыточного давления воздуха.

В прочем, клапан сброса лишним не будет нигде, поэтому, если вы имеете лишние средства, то лучше всего установить его. Менее всего в таких устройствах нуждаются газовые и электрические системы. Более всего — паровое отопление.

Причины подтеков и их устранение

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.

Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.

Если проблема в самой емкости (баке)

Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.

Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.

Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.

Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.

  • Стальные радиаторы: как рассчитать тепло?
  • Как изготовить электрический котел своими руками?
  • Схема подключения пиролизного котла
  • Как сложить печь своими руками
  • Монтаж эковаты своими руками
  • Как правильно очистить радиаторы отопления
  • Характеристика и монтаж двухтрубной горизонтальной системы отопления

Описание предохранительных клапанов для водонагревателя

Предохранительный клапан для водонагревателя

Есть несколько видов предохранительных механизмов:

  • пружинные;
  • магнитно-пружинные;
  • рычажные;
  • рычажно-грузовые.

Все они предназначены для защиты устройств от перепада давления, но для электрических бойлеров используется только пружинный клапан. Он имеет простую конструкцию, которая представляет собой две пружины в металлическом корпусе. Изделия изготавливаются из хромированной стали, а вот корпус может быть как латунным, так и стальным.

На рынке встречаются клапаны с давлением от 6 до 10 Бар, шаг настроек при этом равен 0,5.

3 Обслуживание и устранение поломок

Для того чтобы защитный клапан качественно выполнял свои функции, ему нужен должный уход. Благодаря простым действиям можно значительно увеличить период эксплуатации и избежать большинства поломок.

Перечень профилактических мероприятий:

  1. 1. Примерно 1 раз в несколько месяцев следует промывать защитное устройство от образовывающейся накипи и чистить от ржавчины. Для выполнения этой операции достаточно выполнять ручной сброс жидкости при помощи специальной рукоятки.
  2. 2. В теплоносителе обязательно будут содержаться мелкие частицы, которые постепенно осядут на дно резервуара. При опустошении ёмкости посторонние взвеси могут застревать в пружине стравливания и блокировать её работу. Чтобы этого не произошло, не рекомендуется пользоваться защитным приспособлением для слива теплоносителя из бака.

В процессе работы водонагревателя могут возникать различные проблемы. Для их устранения можно вызвать специалистов или выполнить ремонт самостоятельно. Второй вариант более дешёвый, но требует определённых знаний и навыков.

Проблемы и способы их решения:

  1. 1. При низкой температуре нагрева бойлера наблюдается вытекание воды из штуцера. Причиной такой поломки чаще всего становятся частицы мусора, находящегося в теплоносителе. Для устранения проблемы следует полностью открыть сливной канал и тщательно промыть приспособление. Если эти действия не помогли устранить течь, то защитный механизм нуждается в замене.
  2. 2. Из предохранительного устройства постоянно вытекает вода. В этом случае причиной неисправности является ослабленная пружина, прижимающая седло. Так как этот элемент не подлежит замене, необходимо будет покупать новое приспособление. Другими факторами, влияющими на работу запорного клапана, может стать резкое увеличение давления в системе холодного водоснабжения, а также малый объём расширительного бака. Устранить поломку можно благодаря установке дополнительного бачка.
  3. 3. Из штуцера не течёт вода. Первым делом следует проверить исправность всех кранов и герметичность системы горячего водоснабжения. Если не выявлено никаких поломок, то следует заменить поломанное защитное устройство на новое.

Предохранительный клапан для водонагревателя — это очень важный и полезный механизм. С его помощью можно предотвратить резкие перепады давления в системе отопления, а также снизить вероятность возникновения аварийной ситуации.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

  1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
  2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

  1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
  2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
  3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Читайте так же:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
