Ремонт микроволновой печи (СВЧ): стоит ли лезть самому, устройство печи, типичные случаи

Неисправности блока управления

Иногда предлагаемые меры не позволяют заставить работать микроволновую печь при подключении к цепи питания. В этом случае мероприятия по диагностике продолжают, и проводят осмотр блока управления. Для этого необходимо извлечь плату управления и тщательным образом обследовать её при помощи лупы.

Многие типы плат оборудованы отдельным плавким предохранителем, который в процессе использования может сгореть.

Сигналом о том, что с ним не всё в порядке, будет изменение состояния дорожек, образования гари, следов вздутия конденсаторов, повреждения диодов и стабилитронов. Чтобы выполнить процедуру прозванивания с трансформатором питания, необходимо выпаять его из платы.

Нужно помнить о том, что каждая модель микроволновой печи предусматривает собственную схему, из-за чего давать дальнейшие рекомендации касательно ремонта блока управления бесполезно.

В том или ином случае должны выполняться соответствующие действия, и при отсутствии понимания у владельца, как необходимо поступать дальше, желательно не заниматься столь бесполезным занятием, а поручить эту работу квалифицированным специалистам.

Если вы не обладаете ни малейшим опытом в ремонте свч печи своими руками, необходимо сразу понять, что вам не под силу выполнить столь сложную работу, как ремонт СВЧ-печи. Поэтому желательно уже при первых признаках неисправности прибора отнести его в сервис-центр.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

Неисправность магнетрона

Не менее часто неисправности СВЧ могут быть вызваны поломкой магнетрона.

Этот электронный компонент генерирует электромагнитное излучение, поэтому даже незначительное отклонение в его работе отражается на эффективности нагрева продуктов внутри камеры.

Эффективность излучения магнетрона всегда снижается в процессе эксплуатации, поэтому если микроволновая печь эксплуатируется в течение длительного времени, то для восстановления работоспособности устройства потребуется замена данной детали на новую. В новой печи отсутствие излучения магнетрона может быть вызвано следующими поломками:

  • Оплавлением колпачка.
  • Пробоем конденсаторов на массу магнетрона.

В первом случае поломка может быть определена визуально. Возникает оплавление колпачка в результате прогорание слюды. Ремонт такой поломки можно осуществить методом замены колпачка позаимствованного с магнетрона вышедшего из строя по другой причине. Если магнетрон пробит, то необходима его замена.

Оплавление колпачка магнетрона

Если ремонт микроволновой печи осуществляется своими руками, то при замене магнетрона необходимо учитывать следующие особенности:

  • Диаметр антенны и кронштейн должны идеально подходить для данной модели микроволновой печи.
  • Магнетрон заменяется на аналогичное устройство, которое должно подходить не только по габаритам, но по мощности и напряжению.
  • Магнетрон должен быть закреплён с волноводом максимально плотно.
  • Длина антенны устанавливаемого магнетрона должна быть такой же как и у вышедшей из строя детали.

Ремонт микроволновки своими руками

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Как починить сенсор микроволновой печи

Шаг первый — разбираем печь

В первую очередь необходимо открутить крепления верхнего кожуха микроволновки, чтобы добраться до панели управления. Количество и вид креплений зависят от производителя.

Сняв крышку корпуса, вы откроете доступ к внутренней стороне сенсорного модуля. Открутите болты и отсоедините панель. Теперь можно приступать к ремонту.

Шаг второй — диагностика

Для диагностики потребуется отклеить верхнюю пленку с обозначениями и значками

Аккуратно подденьте с краю, потяните, осторожно, чтобы не порвать мембрану или шлейфы

Произведите визуальный осмотр — окисленные дорожки чаще всего покрыты разводами ржавчины. Поставьте мультиметр на режим прозвонки и прозвоните — один щуп на клавишу, второй — на дорожку. Если нет звонка, значит необходимо провести реконструкцию.

Шаг третий — как починить

Спиртом зачистите и обезжирьте поверхность. На месте старой линейки прорисуйте токопроводящим клеем с помощью спички или зубочистки новую полоску, чтобы восстановить связь. Когда вещество высохнет, протестируйте проводимость мультиметром.

Еще один метод — сформировать бороздку из фольги и приклеить суперклеем. Этот способ пошагово показан в видео на примере модели «Самсунг»:

Если не нажимаются кнопки, необходимо воссоздать прослойку между контактами, чтобы не было «залипания». Подойдет обычный канцелярский скотч. Небольшие кусочки скотча наклейте вокруг элементов в виде рамки или решетки. Таким образом, контакты будут соприкасаться только при нажатии, пример в видеоролике:

Что делать, если не работает кнопка открывания?

У свч-печки очень часто ломается кнопка открывания. В такой ситуации потребуется замена механизма. Новые детали LG, Daewoo и других брендов продаются в специализированных магазинах, на рынках и в интернете.

Основные правила пользования микроволновой печью

За всеми бытовыми приборами нужен уход. Чтобы СВЧ прослужила как можно дольше, придерживайтесь некоторых правил:

  • Не помещайте в свч-печь посуду с металлическими элементами.
  • Не нажимайте на разогрев, пока внутрь не будет помещено содержимое.
  • Не используйте печку для приготовления яиц.
  • Регулярно вычищайте стенки и сенсорную панель от пятен.
  • При чистке техники не используйте агрессивные синтетические вещества.
  • Производите замену деталей по мере их изнашивания.
  • Используйте бесперебойный блок питания, чтобы обезопасить приборы от скачков напряжения.
  • Приостанавливайте работу микроволновки во время длительной готовки блюда.
  • Накрывайте тарелку с едой пластиковой крышкой.

Соблюдение чистоты — гарантия бесперебойной работы бытовой техники.

Ищем техническую причину

Если микроволновая печь осмотрена, и вы не нашли ничего, препятствующего вращению, придется искать технические неполадки. Скорее всего, СВЧ-печке понадобится ремонт, степень сложности которого опять-таки определяется источником поломки.

Логично предположить, что остановка движения связана с неисправностью крутящего механизма. Но проблема может быть вызвана даже такой мелочью, как перегоревшая лампочка внутренней подсветки — с этим сталкиваются обладатели микроволновок старого поколения. Неполадки, приведшие к остановке, ищите в следующих узлах и деталях:

Шестерня. Поломанная шестерня редуктора — одна из наиболее частых причин остановки поддона. Замените ее. Если не поможет, понадобится серьезный и дорогостоящий ремонт — замена двигателя. Учитывая стоимость подобного ремонта, дешевле утилизировать старый аппарат и купить новый. Так не придется тратиться на ремонт, вы приобретете новую, более надежную и функциональную модель от надежного производителя.

  • Муфта. Этот соединительный механизм, проскальзывая на валу, может препятствовать вращению. Попробуйте укрепить ее, устранив проскальзывание. Не помогло? Тогда нужно менять муфту.
  • Обмотка мотора. Если она порвана, понадобится вмешательство мастера. Восстановлению обмотка не подлежит, нужно менять. Можно и кардинально решить проблему — поменять мотор. О порче обмотки можно узнать, не разбирая оборудование — появляется запах сгоревшего лака.
  • Цепь питания. Для проверки целостности цепи питания прозвоните проводку тестером. Нашли обрыв цепи? Нужно всего лишь устранить его.

Печка не греет

В микроволновке подсветка исправна, тарелка прокручивается, гриль также работает, но продукты в приборе не прогреваются. Причиной является выход из строя высоковольтного конденсатора либо магнетрона.

В редких случая это бывает неисправность высоковольтного трансформатора. В таком случае ремонт своими руками будет затруднительным, лучше обратиться к профессионалам по ремонту микроволновок.

Для выявления причины следует провести диагностику:

  • при запуске печи проверить наличие напряжения на первичной обмотке (соблюдать меры безопасности);
  • если напряжение есть, убедиться, что контакты на высоковольтном трансформаторе, высоковольтном диоде и магнетроне надежные;
  • если все контакты в норме необходимо заменить магнетрон, либо высоковольтный диод.

Виды неисправностей микроволновой печи

Наиболее часто в микроволновке могут наблюдаться следующие неисправности:

  • Перегорание высоковольтного или сетевого предохранителя
  • Неисправность сетевого шнура
  • Выход из строя магнетрона
  • Неисправность трансформатора
  • Выход из строя двигателя вращающейся тарелки
  • Прогорание слюдяной прокладки

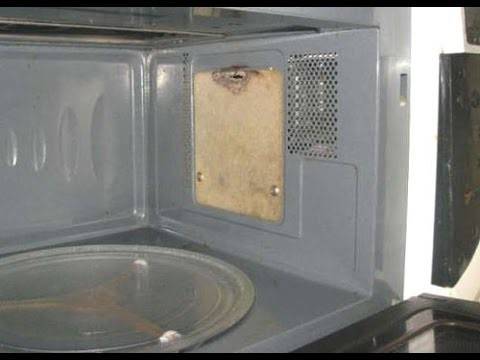

Прогорание слюдяной прокладки

Далеко не все вышеописанные неисправности приводят к моментальной неработоспособности устройства, но промедление с ремонтом, на первый взгляд, незначительных отклонений в функционировании прибора, может привести к плачевным результатам. Несвоевременный ремонт таких состояний бытовой техники, не только может привести к выходу из строя более дорогих деталей, но и к распространению за пределы рабочей камеры, опасного для здоровья и электронных приборов с микропроцессорным управлением, электромагнитного излучения.

Далее будут описаны признаки наиболее распространённых неисправностей микроволновых печей, а также варианты самостоятельного устранение таких поломок.

Как справиться с серьезными проблемами

Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:

  1. Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
  2. Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
  3. Внимательно осмотреть состояние узла.

Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.

Полностью привести в порядок блок излучения СВЧ можно следующим образом:

Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
Установить магнетрон, подходящий по параметрам

Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.

Магнетрон микроволновки

Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе

Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В

Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт

Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги.
Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры.
Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы.
Настройка производится в двух местах: зона петель и замка

Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора.
Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый.

Чтобы уменьшить зазор необходимо:

  • ослабить винты крепления петель дверцы;
  • нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи;
  • зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

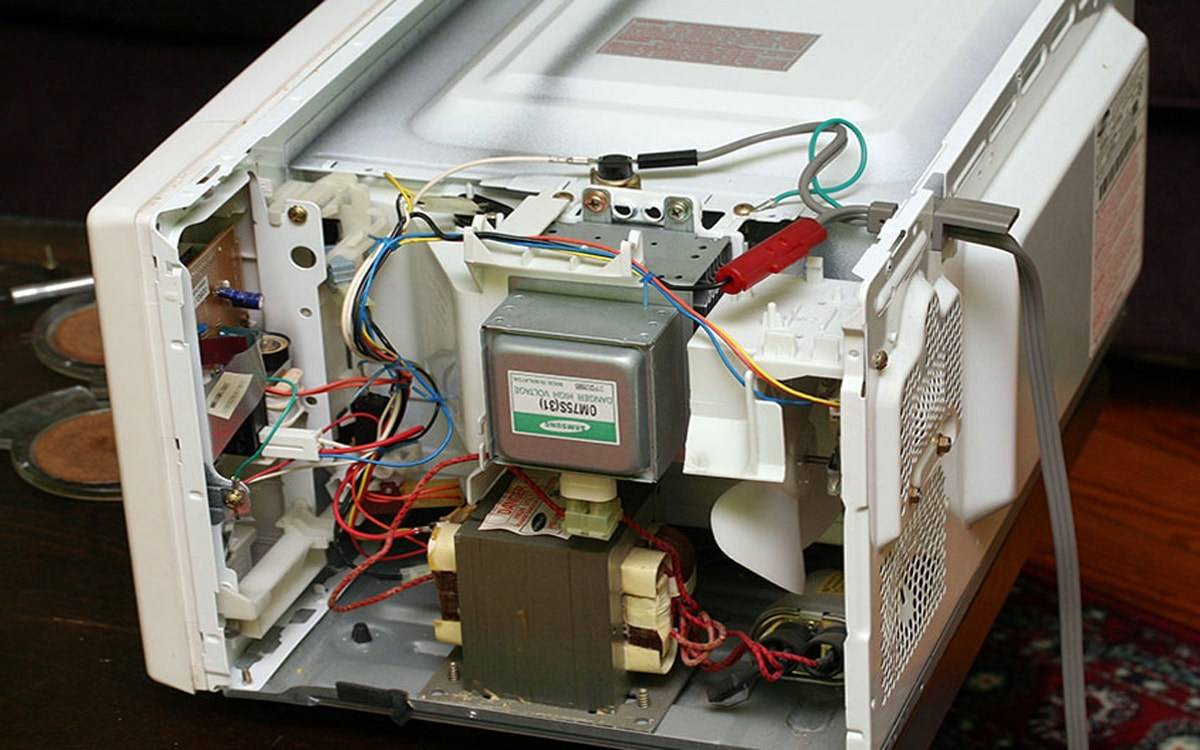

Как разобрать микроволновку в домашних условиях: пошаговая инструкция и практические советы

Каждая модель имеет свои особенности. Если для одного устройства нужна крестообразная отвертка, то для другого она может не подойти.

Сначала отворачивают крепеж с боковых и задней поверхностей техники. Снимают кожух устройства, передвинув его назад и подняв вверх. Демонтируют шнур питания, отсоединив выводы от фильтра.

Затем переходят к снятию передней панели и блока управления. Для этого аккуратно отключают кабель от модуля управления. Извлекают крепеж заземления и пластиковый крепеж, который фиксирует модуль, и достают панель управления. После этого снимают индукционную панель.

Производят демонтаж дверцы. Ее открывают и снимают ограничительную пластину, используя отвертку с плоским шпицем. Все действия совершают аккуратно, чтобы не повредить резиновый уплотнитель. Затем дверку поднимают и снимают. Во время обратной сборки следят, чтобы дверь была установлена параллельно раме, без зазоров. По необходимости проводят ее настройку.

Чтобы извлечь магнетрон, отключают кабели от трансформатора и конденсатора. Выводят крепеж, удерживающий их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца волновода. После того как магнетрон установят на место, проверяют уровень излучения. Он должен быть не выше 5 мВт/см².

Затем извлекают фильтр помехоподавления, отсоединив от него силовые жгуты и удалив крепеж, который фиксирует провод заземления к задней стене. Нажимают на две пластиковые защелки и достают его. После этого отключают силовые жгуты от емкости, выкручивают винт, фиксируют заземляющий провод высоковольтного диода. На следующем этапе отцепляют жгуты от реле тока и вентилятора. Удаляют крепления и снимают вентилятор.

Если требуется достать лампу подсветки, от нее отсоединяют провода и снимают крепеж, фиксирующий воздуховод к магнетрону. Нажав защелки воздуховода, извлекают панель индикации.

Сборку техники проводят в обратной последовательности. Чтобы упростить процесс, разбор устройства лучше записывать на камеру или фотографировать. Собирая СВЧ-печь, действуют очень аккуратно, чтобы не повредить ее и не привести к утечке СВЧ-радиации.

Разбор дверцы микроволновки

Случается, что сбои в работе микроволновки происходят из-за дверцы. Независимо от модели конструкции имеют много общих моментов. Дверцы обладают слоеной структурой, в состав которой входит несущий (металлический), защитный и внешний (декоративный) слой. Они отличаются друг от друга количеством слоев, материалом изготовления и способом крепления.

Рассмотрим, как разобрать дверцу микроволновки:

Что делать, если СВЧ-печь крутит, но не греет

Чтобы выяснить, в чем проблема, если микроволновка включается, но не греет, необходимо проверить целостность основных узлов конструкции. Делать это лучше поэтапно или методом исключения.

Ведь если не греет микроволновка, причины могут оказаться простыми, а их устранение займет 2-3 минуты. Иногда все же приходится приобретать новую деталь и выполнить замену. И здесь уже не обойтись без процедуры полного демонтажа конструкции.Обязательно отключите микроволновку от сети перед тем как приступить к ее разборке. Рекомендуется иметь под рукой заводскую инструкцию по эксплуатации. По мере определения неисправности понадобится детальное знакомство с соответствующим разделом.

Изначально проверяют сетевой плавкий предохранитель. Факт его перегорания не всегда определяется визуально. Для достоверности предохранитель проверяют тестером в режиме омметра. В этом случае параметр сопротивления не имеет значения. Устанавливается токопроводимость или ее отсутствие вообще.

Аналогично проверяют и остальные подобные элементы. Высоковольтный предохранитель в кожухе покажет некоторое сопротивление, но так и должно быть. Те из предохранителей, которые не показали токопроводящие свойства, считаются неликвидными — необходима их полная замена.

Отправляясь в магазин за соответствующей запасной частью, возьмите с собой вышедший из строя аналог. Это сэкономит и время, и средства.

Если все предыдущие детали оказались целы, а микроволновая печь не греет все равно, переходят к блоку умножителя (или удвоителя), который состоит из высоковольтного диода и конденсатора. Посредством того же омметра проверяют исправность конденсатора.

Если индикатор кратковременно показывает незначительное сопротивление и сразу переходит на знак «бесконечность», это характерно для исправных конденсаторов такого типа. Если не показывает ничего или незначительное сопротивление без изменений, значит, конденсатор «пробит», то есть неисправен.

Диод, который присутствует в этой сборке рекомендуют заменить вместе с конденсатором. В домашних условиях проверить его работоспособность сложно, а стоимость такой детали невысока.

Далее проверяют фильтровые конденсаторы на корпусе электромагнитной лампы. Их понадобится предварительно разрядить «закорачиванием» контактов на корпус с помощью изолированной отвертки. Проверяют поочередно каждый контакт через омметр на минусовую шину устройства.

Если прибор покажет хоть какое-то сопротивление, это нормально. Если же оно нулевое, деталь подлежит замене. Также проверяют контакты конденсатора на пробой. Нормальное сопротивление между ними должно быть в пределах 0,1 Ом.

Для тестирования трансформатора измеряют сопротивление всех его рабочих обмоток. В этом случае понадобится справочная информация из руководства по эксплуатации. Зная параметры для каждой из катушек трансформатора, определить его состояние легко. Чистые значения сопротивлений не помогут. Тестовые номиналы даются с учетом включенных в цепи деталей электрической схемы.

И вот мы добрались до главной причины, почему микроволновка крутит, но не греет. Она связана с магнетроном. Это мощная лампа, которая генерирует электромагнитные волны определенной частоты (0,5-10 ГГц) при взаимодействии потока электронов с магнитным полем. Вследствие воздействия высокой температуры и магнитного поля часто нарушаются контакты и пайки этого блока.

Прежде всего внимательно осмотрите контактные соединения индукционных катушек фильтра, клемм питания магнетрона с фильтрующими конденсаторами. При необходимости контакты легко восстанавливаются в домашних условиях.

Как в предыдущих случаях, проверьте сопротивление нити накала магнетрона. Оно должно быть в пределах 2-3 Ом. Нарушение параметров свидетельствует о неисправности магнетрона. Для его замены потребуются точные технические характеристики, которые также должны быть в информационной части руководства по эксплуатации.

Имеет место некоторый скепсис по поводу рентабельности и возможности самостоятельной замены лампы магнетрона. Некоторые советуют все же воспользоваться услугами сервисных центров, иные — приобрести новую микроволновку.

Микроволновка работает, но не греет – наиболее вероятные причины

Если чудо-печка «халтурит», не спешите ее разбирать. Сначала проверьте наличие электричества в сети и убедитесь в исправности розетки. Для этого подключите к ней работающий прибор и оцените работоспособность.

Изучите инструкцию или руководство пользователя. Обычно там собраны подсказки, приведен список возможных поломок, которые к ним приводят.

Неверно задан режим

Это самая частая и простая ситуация. Особенно часто с ней сталкиваются владельцы новых микроволновок. Руководствуясь предыдущим опытом, они выставляют неверные параметры. В результате устройство работает, но пищу не греет.

Неполадку легко устранить без ремонта и замены запчастей. Убедитесь, что на панели управления правильно задана программа. Если на цифровом дисплее появился код ошибки (буква с числом), посмотрите в инструкции по эксплуатации, что он обозначает.

Иногда вместо подогрева пользователи запускают функцию разморозки или гриля. Тогда еда также не будет разогреваться должным образом.

Недостаточное напряжение в сети

Для правильной работы электроприбора необходимо напряжение 220 В. Определить его поможет вольтметр. Если меньше – СВЧ-печь будет греть медленно. При «плавающих» показателях необходима установка стабилизатора.

Не подключайте через тройник к одной розетке микроволновку и крупную бытовую технику (стиралку, холодильник).

Поврежден шнур или розетка

Обнаружить это легко. Достаточно подключить микроволновку к другой розетке. Если она греет, то дело в этом.

Сетевой шнур осматривают на предмет отсутствия дефектов и признаков перетирания в области стыка с вилкой. Затем его проверяют на целостность тестером (мультиметром).

Неисправная дверца

Специальное устройство не позволяет микроволновке работать, если открыта дверца. Для этого предусмотрены защелки. При поломке или попадании инородного предмета печка греть не будет.

Проверьте плотность прилегания и надежность запирания. Возьмите лист бумаги, захлопните дверь. Лист должен быть прижат так, что его невозможно вытащить. В противном случае потребуется регулировка.

Вышли из строя блокировочные переключатели

Они предусмотрены, чтобы микроволновка не включалась с открытой дверцей. Когда закрытие неплотное, или на контактах скопился жир, цепь электропитания прерывается. Если микроволновка работает, но не греет, то причиной может быть неисправность этого узла.

Неисправности микроволновки и способы устранения

Если возникает ошибка с микроволновой печью, обязательно нужно предварительно провести тестирование всех деталей, поэтому она звонится специальными тестерами. В некоторых случаях бывает так, что просто не идет заряд к устройству. Кроме того, зачастую перегорает трансформатор, могут быть нарушения внутри печи, так как не передается разряд от магнетрона к корпусу печи.

Непременно нужно провести ремонт микроволновой печи, в случае, если она:

Самим выполнить ремонтные работы вполне возможно, самое главное своевременно обратиться за помощью. Если сгорает определенная деталь, то обязательно нужно предварительно разрядить микроволновую печь и только после этого выполнять требуемые работы.
