Как отремонтировать светодиодную лампочку на 220 В

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Что такое драйвер и принцип его работы

Для проведения успешного ремонта, нужно чётко знать, как работает лампа. Одна из ключевых ролей в этом устройстве принадлежит драйверу. Он несёт в себе функции общего блока питания, который способен нейтрализовать перепад напряжения в сети, а вырабатываемый им постоянный ток будет направляться непосредственно на диоды, и дальше преобразовываться в световой поток. Современная лампа располагает электронным или конденсаторным типом драйвера. Каждый из этих типов специфичен, и имеет отличительную черту и свои достоинства. Электронный драйвер более дорогой, и чаще всего применяется в люксовых моделях товара. Конденсаторные драйвера в основном используются в изделиях бюджетного класса.

Драйвер представляет собой схему, вариантов которых на сегодняшний день огромное количество. Но по своим характеристикам они делятся на три типа. Драйвер, который стабилизирует ток. Драйвер, который стабилизирует напряжение. Драйвер без стабилизирующих характеристик. При более тщательном рассмотрении драйвером можно назвать то устройство, которое стабилизирует ток. Второй тип — это своеобразный блок питания для светодиодных лент. Третий тип не несет каких-то особых функций, но он самый простой по устройству.

Принцип действия драйвера достаточно прост. На драйвер подаётся напряжение, которое направляется к сглаживающему конденсатору, а далее на сопротивление, где ток ограничивается. Это делается для безопасности диодного моста. Далее, проходя через сопротивление и конденсатор, ток ограничивается до нужной частоты. Выходящие напряжение имеет необходимые параметры и направляется на светодиоды, которые играют роль ограничителя тока. Если один из светодиода перегорает, то напряжение в сети повышается и это может привести к поломке конденсатора. Но такие неисправности наблюдаются в дешевых моделях, преимущественно китайского производства. Качественный брендовый товар имеет защиту.

Если вы разберетесь в принципе работы и схеме драйвера, то ремонт светодиодной лампы не покажется таким уж и сложным. Тем более что качественные световые приборы практически не выходят из строя. Они отрабатывают положенные сроки, хотя есть и у них некоторые «болячки».

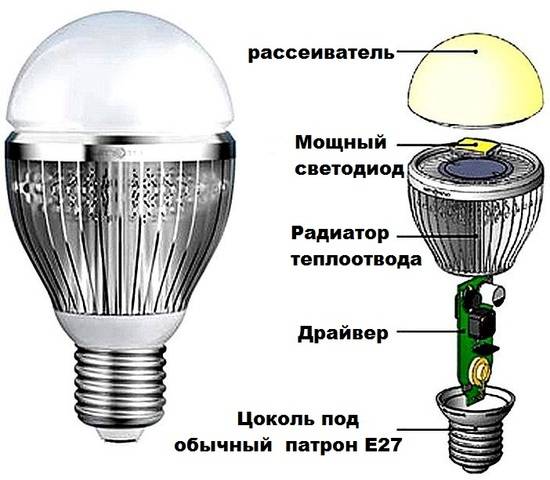

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвера;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы. Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой – за «–».
4. При их взаимодействии напряжение снижается на определенное количество единиц, что вызывает нестабильность системы.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную величину.

Монтажная плата

Монтажная плата – пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы. Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборах. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышается надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческого глаза, свет. Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяется в кельвинах. Чем меньше число, тем теплее и желтее будет источаемый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в окружающую среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, расположенных в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементам, входящим в конструкцию светодиодной лампы, относят рассеиватель. Его функции:

• смягчение освещения, источаемого лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия внешних факторов, что повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей лампочки, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Электрическая схема

Касательно электрической части между светодиодными лампами на 220В разных ценовых категорий также много отличий. В этом можно убедиться сразу после демонтажа рассеивателя. Достаточно рассмотреть качество пайки SMD элементов и соединительных проводов.

Недорогой китайской лампы на 220В

В лампочках стоимостью 2-3$ отсутствует какая-либо симметрия на плате со светодиодами, что свидетельствует о ручной пайке, а провода выбраны с минимально возможным сечением. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем. Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами.

Фирменной светодиодной лампы

Фирменная светодиодная продукция отличается не только приятным внешним видом, но и качеством элементной базы. Непосредственно драйвер имеет более сложное устройство и зачастую собирается одним из двух способов. Первый предусматривает наличие импульсного трансформатора, импульсного преобразователя напряжения с последующей стабилизацией тока нагрузки.

Во втором случае обходятся без трансформатора, а основная функциональная нагрузка ложится на специальную микросхему – сердце драйвера. Её универсальность в том, что она стабилизирует входное напряжение, поддерживает выходной ток с заданной частотой (ЧИМ) или шириной импульса (ШИМ), допускает возможность диммирования, имеет систему отрицательной обратной связи. В качестве примера можно назвать, например, CPC9909.

Как починить LED-лампочку самостоятельно: пошаговая инструкция

Опять перегорела светодиодная лампочка? Не торопитесь ее выкидывать. CHIP расскажет, как самостоятельно в домашних условиях починить ее с помощью обычных подручных средств.

Если у вас перегорела LED-лампочка, за которую вы отдали приличные 90-150 рублей, есть шанс, что вы сможете вернуть ее к жизни, причем сделать это совсем не сложно. CHIP расскажет, что для этого понадобится и как выполнить ремонт самостоятельно благодаря нашей пошаговой инструкции.

Светодиодные или LED-лампочки в последнее время получили очень широкое распространение благодаря существенному падению на них цены. Но это не означает, что производители сумели найти более дешевую технологию изготовления ламп при той же надежности и долговечности. Как правило, в недорогих устройствах используются упрощенные схемы питания и более дешевые комплектующие. Именно поэтому срок службы таких светодиодных светильников может быть очень короток.

Но, заплатив, к примеру, 90 рублей за LED-лампочку, все же мы рассчитываем, что она прослужит как минимум год. Тем обиднее видеть, как спустя 2-3 месяца после покупки лампа перестает подавать «признаки жизни». Виной тому, как многие уже догадались, бюджетное оснащение в компонентной части лампочки, в результате чего на светодиоды подается гораздо большее напряжение, чем необходимо и, как следствие, перегорание одного из 8 светодиодов. Т.к. эти элементы установлены по последовательной схеме, то выход из строя хотя бы одного приводит к выключению и всех остальных.

В отличие от ламп с нитью накаливания и газовой экономной лампы, LED-лампочку можно починить, причем самостоятельно в домашних условиях. CHIP расскажет, как это сделать, не обращаясь к специалистам.

Если у вас есть вопросы по качеству и долговечности светодиодных ламп, вы можете задать их представителю компании-производителя в комментариях нашего специального анонса:

Пошаговая разборка светодиодной лампы с цоколем е27

Светодиодная технология позволяет выпускать осветительные приборы в разнообразных форм-факторах, но достаточно много изделий выпускается с обычным цоколем типоразмера Е27 на напряжение 220 вольт – такую лампу можно ввернуть на место обычной лампочки. В отличие от элементов накаливания, светодиодным приборам герметичная колба не нужна, и грушевидная форма – лишь дань традициям. Поэтому для того, чтобы разобрать светодиодную лампу, пластиковую оболочку можно смело вскрыть.

Шаг 1

Сделать это можно разными способами – ножовкой, ребром надфиля, раскаленной проволокой и т.д. Резать лучше по линии раздела прозрачной и непрозрачной частей – под белым пластиком находится часть теплоотводящего радиатора, он должен в результате остаться невредимым.

Шаг 2

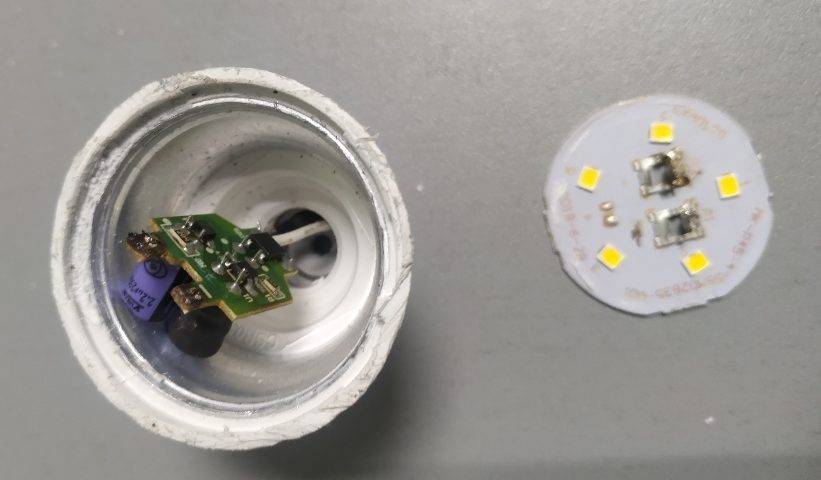

После снятия колбы будет доступна плата со светодиодами. Если точно известно, что неисправны один или несколько излучающих диодов, дальше лампу можно не разбирать. Если есть сомнения, то прозвонить элементы можно уже на этом этапе – возможно, дальнейшая разборка не потребуется.

Плата со светодиодами крепится с помощью герметика. Его можно удалить ножом или другим острым предметом.

Шаг 3

Дальше надо отпаять плоские выводы платы драйвера и отогнуть пружинящие выводы платы светодиодов. После этого плату светодиодов можно будет снять.

Шаг 4

Будут доступны места пайки проводов, которыми драйвер присоединяется к цоколю. Их можно отпаять тонким паяльником.

Для наглядности видео-разбор различных лампочек.

Видео описание

О том, как разбирать ЛЕД-лампу с герметиком (вторая часть): Некоторые народные умельцы пытаются сделать это с помощью разогревания строительным феном, но этот метод не увенчается успехом, ведь снизу (под этими светодиодами) находится алюминиевый радиатор. Чтобы убрать с платы ненужный светодиод, в первую очередь необходимо снять с него жёлтую плёночку. Для этого лучше всего подойдёт маленькая тонкая отвёртка или игла. Когда эластичный светофильтр будет устранён, под ним можно будет увидеть металлическую поверхность с кристаллом, который в исправной лампе должен давать свет.

На металлоповерхность испорченного светодиода следует положить немного гелеобразного флюса, припоя либо легкоплавкого сплава (например, подойдёт сплав Вуда, имеющий температуру плавления всего 60-68,5 градусов по шкале Цельсия). Также понадобится хорошо разогретый паяльник, имеющий мощность около 60-80 Вт. Инструмент нужно прикладывать к диоду до тех пор, пока он не отпаяется.

Сплав Вуда Источник ozone.ru Благодаря использованию указанного сплава происходит смешение с основным припоем и в результате температура плавления последнего снижается. Таким образом, применение данного метода исключает вероятность перегреть печатную плату.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

• Почему моргают светодиодные лампочки: поиск неисправности + как починить
• Почему светодиодные лампы горят при выключенном выключателе: причины и решения

Лучшие компании-производители

Если продолжить говорить о Поднебесной, то ответом на вопрос о том, какие светодиодные лампы лучше, является продукция следующих компаний:

Лампы от неизвестных китайских производителей лучше не приобретать вовсе. Слишком долго такая LED-лампочка, скорее всего, не прослужат.

Имеются на отечественном рынке, конечно же, и хорошие, относительно недорогие лампы от европейских компаний. Лучшими такими производителями считаются Gauss, Osram и Philips.

Нештатное срабатывание защиты

Иногда встречается такой циклический «симптом» у LED светильников самых различных конструкций:

1. При включении лампа вспыхивает, через0,5–3,0 секунды гаснет, затем «включается».
2. Цикл мигания продолжается от нескольких минут до часа.
3. После достаточного прогрева лампа перестает мигать и начинает светить в штатном режиме.

В функционале драйверов могут быть предусмотрены следующие виды защиты:

• От превышения силы тока на одном из элементов цепи.
• От падения напряжения на входе ниже MIN.
• От скачка напряжения на входе выше MAX.
• На случай короткого замыкания в нагрузке.
• От превышения MAX температуры диода.

Проверка каждой версии требует высокой квалификации и значительного времени на проведение «расследования». Кроме того, нужен набор профессионального оборудования: одним тестером не обойтись. Поэтому лучше воспользоваться уже готовыми наработками.

Рис. 9. Конденсатор на 47 µF в схеме внешнего драйвера

Статистика диагностик описанной неисправности свидетельствует: не более 10 % случаев нештатного срабатывания защиты обусловлены использованием в драйвере некондиционных комплектующих — резисторов, трансформаторов, либо низким качеством пайки. В 9 из 10 случаев виновник мигания — конденсатор заниженной емкости. Заниженный параметр может быть причиной ошибки монтажа, но чаще это просто следствие высыхания электролита. Прогрев увеличивает емкость, поэтому со временем лампа выходит на установленный режим.

Решение проблемы — замена конденсатора на аналог с большей в 2 – 3 раза емкостью.

Но это решение скорее для тех, кто профессионально занимается электротехникой. Для массового потребителя ремонт LED светильников нерентабелен. Гораздо реальнее другой способ экономить — выбирая качество монтажа и комплектации, заверенное гарантией от «Интера Лайтинг».

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

• срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
• неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.

Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

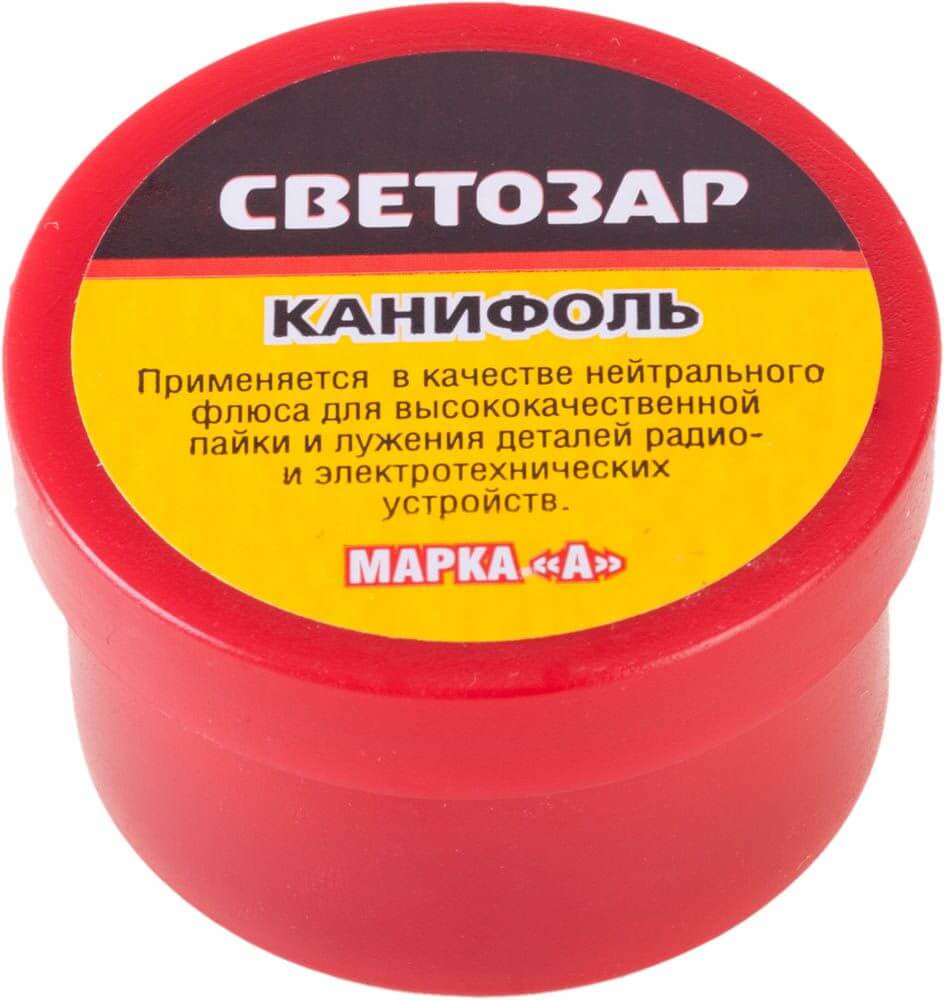

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Меры предосторожности

• При замене всегда отключайте питание сети;
• перед заменой старайтесь дождаться полного остывания светильника (читайте: греются ли LED лампы);
• с особой аккуратностью скручивайте лампочки, находящиеся в стеклянном корпусе. Со временем, под действием перепадов температур, материал теряет свою прочность. Особо берегите глаза;
• при недостаточном контакте проводника и патрона, под действием высоких температур, корпус лампочки может «прикипеть» к цоколю. В таком случае лучше отсоединить сам патрон от проводки и уже внизу продолжить демонтаж.

Оцените, пожалуйста, статью. Мы старались:)

Внутреннее устройство светодиодной лампы

Если узнать как лампочка выглядит внутри, становится более понятно в чём могут быть причины поломки

Светодиодная лампа (СЛ) для напряжения 220 В состоит из следующих элементов:

• корпуса;
• цоколя;
• драйвера;
• радиатора;
• платы, на которой размещены включенные последовательно светодиоды;
• защитного колпачка или рассеивателя.

Цоколь предназначен для подсоединения лампы к сетевому патрону. Вместе с защитным колпачком он крепится к корпусу лампочки. Плата с диодами устанавливается на радиаторе, который отвечает за отвод тепла от светодиодов. Драйвер служит для обеспечения работы светодиодов и преобразовывает переменное напряжение 220 в постоянное.

В наиболее качественных и дорогих лампах применяются стабилизаторы тока с использованием микросхемы. Такие драйверы обеспечивают наилучший режим работы светодиодов. В дешёвых изделиях, например, лампах китайского производства, используется мостовой выпрямитель переменного тока со сглаживающим конденсатором и балластным резистором. Недостатком такого блока питания является зависимость выходного напряжения и тока от скачков сети, что плохо влияет на работу светодиодов.
