Экраны на батареи отопления

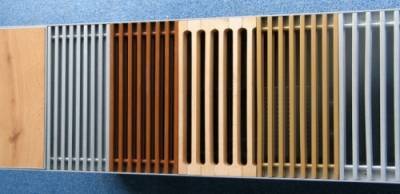

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

  • долговечность;
  • нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
  • невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.

Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого

Однако нужно отметить и негативные стороны материала:

  • низкая теплопроводность;
  • невысокая прочность дешёвых материалов;
  • при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.

Экраны из стекла можно выполнить в разном оформлении

Короб для батареи отопления из МДФ и ХДФ

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

  • простой уход;
  • большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
  • простая обработка, не требует дополнительного окрашивания;
  • бюджетная стоимость.

Решётку из МДФ можно подобрать под любой интерьер

Виды радиаторных решёток на батарею отопления

Статья по теме:

Какие радиаторы отопления лучше для квартиры. В специальной публикации мы рассмотрим не только разновидности устройств, критерии правильного выбора, но и производителей, модели, полезные советы.

Вне зависимости от того, делаете ли вы экран для батареи своими руками или устанавливаете купленный в магазине, монтаж этого аксессуара происходит по одной и той же схеме, которая зависит от типа крепления: напольный, настенный, навесной.

Рассмотрим все эти три варианта. Напольные экраны для радиатора: чаще всего это обычный короб на ножках, который надевается сверху на батарею. Такая конструкция, с одной стороны, хорошо защищает прибор, с другой – обладает низкой теплоотдачей. Особенно если она выполнена из пластика. Поэтому для такого типа установки лучше всего выбирать металлические или ХДФ панели с перфорацией.

Этот вариант удобен тем, что не требует трудоёмкого настенного монтажа. Его можно легко снять, чтобы помыть или почистить от пыли.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Если в квартире прохладно, то нельзя использовать решётки со слишком мелкими и редкими отверстиями. А если наоборот – как раз такие модели вам подойдут. Однако, в этом случае от деревянных и пластиковых вариантов лучше отказаться – первые со временем растрескаются, а вторые при перегреве могут источать неприятный запах”.

Настенные труднее всего устанавливать. Для монтажа таких конструкций лучше пригласить специалиста, ведь вам потребуется нарушить целостность стены.

Однако, как показывает практика, теплоотдача от таких «утопленных» в стену конструкций значительно выше.

Плоские и навесные декоративные экраны для батарей

Навесные вариации радиаторов – самый простой в монтаже тип радиаторных решёток. Такие конструкции просто собираются при помощи четырёх винтов и надеваются на алюминиевый или биметаллический радиатор как чехол.

Основной минус – достаточно близкий контакт батареи и короба, что препятствует правильной циркуляции воздуха. Кроме того, материал экрана контактирует с горячей поверхностью, что не проходит бесследно для дерева и пластика.

Решётка-короб для батареи отопления

Кожух или короб на батарею – выход в том случае, когда нагревательный прибор совсем потерял товарный вид. Декоративные решётки радиатора отопления закрывают батарею со всех сторон.

Особенность конструкции заключается в том, что с помощью таких коробов можно закрывать поворотные или выступающие из-под подоконника радиаторы.

Важно! При монтаже короба необходимо предусмотреть варианты доступа к вентилям и сливным конструкциям. Обычно для этих целей в экранах предусматривают съёмный торец.. В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут.

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

  • плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
  • навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
  • навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
  • экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности

По материалу изготовления ограждения для батарей  подразделяют  на следующие типы:

  • металлические;
  • деревянные;
  • пластиковые;
  • МДФ-решетки;
  • стеклянные.

Чем обособлены металлические экраны?

Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.

Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует

Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение.  Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления  легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.

Деревянные декоративные экраны

Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток  является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.

Ограждения плитами из МДФ-панелей

Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Как установить решетку на батарею

Безусловно, радиаторы или прочие отопительные конструкции присутствуют в каждом доме, потому в некоторых случаях более выгодно будет установить подобную конструкцию самостоятельно. Если учесть, что в качестве материала основной системы используется чугун, то процесс маскировки батареи может быть достаточно аккуратным и простым.

Следует также учесть, что решетка на батарею своими руками из дерева будет самым оптимальным вариантом, так как его достаточно просто приобрести и обработать, к тому же нет необходимости приобретать специальную технику для установки. Как сделать решетку на батарею, смотрите на видео:

Весь процесс заключается в следующем:

  1. .Для начала необходимо замерить батарею, включая ее ширину и длину, расстояние между низом батареи и полом, а также между передним краем и стеной. Затем следует определить размер припуска, который потребуется при установке деталей самого экрана для батареи отопления. Также следует наметить как минимум две точки крепления экрана к полу и стене.
  2. Далее стоит определиться с материалом. Если решетка для батареи своими руками изготавливается из дерева, то для каркаса используется дерево, а вот сетка делается из тканевых лент.
  3. Затем, приступаем к вырезанию деталей необходимого размера, а также хорошо их обрабатываем, чтобы минимизировать разрушение породы.
  4. Собираем каркас из металлических реек, которые крепятся при помощи саморезов.
  5. Потом крепим созданную каркасную конструкцию на место.

В качестве альтернативы можно натянуть пластиковую сетку, так передняя часть будет сплошной и на нее можно будет поклеить обои.

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Материалы для изготовления

Для изготовления декоративных решеток для радиаторов используются жаростойкие и натуральные материалы: металл, МДФ, дерево, стекло, пластик.

Каждый из материалов обладает рядом плюсов и минусов, которые стоит учитывать при выборе экрана.

Экраны из МДФ

Модели из МДФ-полотна имитируют настоящую древесину. Изготавливается материал из мелких волокон дерева, которые склеиваются и прессуются на специальном станке.

Декоративные решетки из МДФ имеют плюсы:

  • легкие;
  • изготавливаются любой формы;
  • хорошо пропускают тепло и не нарушают естественную конвекцию;
  • легко покрываются любой краской.

МДФ хоть и обладает плюсами древесины, но имеет ряд минусов:

  • материал клееный и при нагревании может выделять в воздух вредные вещества;
  • при долговременном контакте с водой набухает и теряет форму;
  • при некачественном изготовлении со временем рассыхается и деформируется.

Решетки из МДФ самые экономичные, и если выбрать качественную модель от проверенного производителя, то изделие прослужит не менее трех лет.

Решетки из дерева

Решетки из натуральной древесины одни из самых экологичных и экономичных. Они хорошо переносят длительное воздействие высоких температур и при правильной обработке не боятся влаги.

Деревянные декоративные экраны имеют плюсы:

  • хорошо пропускают тепло от радиаторов;
  • легкие и простые в монтаже;
  • покрываются краской или лаком и подходят под любой дизайн;
  • сочетаются с любой отделкой комнаты;
  • экологичны;
  • выпускаются в различном ценовом диапазоне.

Из минусов выделяется необходимость раз в несколько лет покрывать деревянное изделие защитным составом: краской, лаком, пропиткой. Но покрасить решетку несложно, поэтому этот минус незначителен.

Из стекла

Изготавливают решетки премиум класса из закаленного или витражного стекла. Модели выполняются по индивидуальным заказам и могут иметь различную форму и расцветку. Стеклянные решетки в виде картин дополнят оригинальный дизайн комнаты. Они имеют множество крепежных элементов.

Стеклянные экраны для радиаторов обладают плюсами:

  • хорошо переносят воздействие высоких температур;
  • имеют неповторимый дизайн;
  • не выцветают со временем;
  • не боятся влаги и плесени.

Из минусов выделяются: хрупкость стекла и высокая цена на дизайнерские модели.

Изделие дорогостоящее, но оригинальное.

Из металла

Оптимальный вариант по сочетанию цена — качество. Выпускаются простые металлические решетки по низкой стоимости. Их используют в офисах и других служебных помещениях. Для квартир больше подходят декоративные модели, которые имеют привлекательный внешний вид.

Плюсы металлических моделей:

  • долговечные;
  • не требуют дополнительного покрытия, так как продаются уже окрашенными или выполнены из нержавейки;
  • простые в уходе;
  • легкие и имеют простые формы;
  • экономичные.

Из отрицательного выделяется то, что со временем, а также при соприкосновении с влагой на недорогих элементах появляется коррозия. Но если выбрать качественное изделие и осуществлять своевременный уход, то решетка прослужит не менее 10 лет и не потеряет свой внешний вид.

Решетки из ПВХ

Пластиковые модели имеют плюсы:

  • небольшой вес изделия;
  • низкая цена;
  • отсутствие необходимости красить;
  • простота в уходе.

Минусы относятся к изделиям низкого качества. При нагревании некачественные ПВХ экраны выделяют неприятный едкий запах, который может вызвать у человека интоксикацию.

В продаже встречаются комбинированные виды декоративных решеток: из дерева и МДФ, металла и стекла. При выборе таких изделий стоит учитывать плюсы и минусы всех, используемых в изготовлении, материалов.

Задачи и материалы

Чаще всего решетки на радиаторах отопления устанавливают для украшения: не все отопительные приборы выглядят привлекательно, а решетки порой очень красивы. Вторая задача, которую часто выполняют экраны для аккумуляторов, – это закрывать острые и твердые края. Это актуально в семьях с детьми, особенно если установлены старые чугунные радиаторы типа «гармошка». Их форма термически опасна и вид невзрачен, уместны они только в помещениях в стиле лофт.

Из разных материалов изготавливают решетки для радиаторов отопления:

  • Металлические аккумуляторные щиты производятся в больших количествах. Они изготовлены из тонкого стального листа, который затем покрывается краской. По большей части стоят недорого, но и выглядят посредственно. Продолжительность операции зависит от качества краски. Предпочтительны порошковые глазури. Они служат дольше и остаются привлекательными на протяжении десятилетий. С точки зрения воздействия на отопление, металлические экраны для радиаторов отопления – лучший выбор. Металл быстро нагревается, а затем начинает излучать тепло. Так что вариант дешевый (обычно) и не сильно влияет на температуру окружающей среды (при наличии перфорации). Самая распространенная форма и дизайн могут быть любыми
  • Кованые решетки очень красивы. Но ковка слишком тонкая, поэтому нужен какой-то фон, и часто его делают на контрасте, чтобы выделить более яркие кованые элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл создать «фон» из перфорированного листа. Ковка очень красивая
  • Деревянные решетки и ширмы. Дерево всегда было и остается материалом премиум-класса. Высокая пластичность материала позволяет изготавливать его в различных стилях и формах. И хотя есть недорогие изделия из дерева, они прекрасно смотрятся. Но, как уже было сказано выше, закрытый со всех сторон деревом радиатор мало передает тепла в комнату. Дерево всегда выглядит солидно
  • МДФ и ХДФ. Для производства используются ламинированные листовые материалы. Надо сказать, что связующие не используются при производстве МДФ и ХДФ. Смягченные древесные волокна прессуются, при этом высвобождается лигнин – естественное связующее, содержащееся в древесине. Лигнин и клеевые волокна. Так что оба эти материала полностью безопасны. Если мы более или менее знакомы с изделиями из МДФ, то ХДФ для многих – неизвестный материал. От МДФ он отличается только прессовкой. Его формуют при более высоком давлении, в результате он получается очень тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, ведь перфорированные решетки для радиаторов отопления часто делают именно из ХДФ. С точки зрения воздействия на нагрев они немного лучше деревянных: слой тоньше, перфорация обычно больше. Декоративные перфорированные решетки для аккумуляторов обычно изготавливают из МДФ и ХДФ
  • Пластик. Пластиковые изделия чаще всего используются в ванных комнатах и ​​туалетах. Этот материал самый гигиеничный, его можно стирать неограниченное количество раз. Для изготовления используется термостойкий пластик, который не боится нагрева до 60-80 ° С. Если рейки решетки установить под углом, как на фото, обогрев будет работать качественно. Воздух беспрепятственно проходит через щели. Все зависит от того, как сделано покрытие. Пластик хорошо моется, прочен и неприхотлив
  • Стеклянные экраны для радиаторов отопления появились несколько лет назад. Они не идеальны с точки зрения обогрева, но выглядят привлекательно. Их изготавливают из специального закаленного стекла, непрозрачного или с нанесенным рисунком. Стеклянный щиток радиатора

Используется при изготовлении декоративных решеток для радиаторов отопления и из более экзотических материалов. Например, бамбук и ротанг. Такие изделия более требовательны к интерьеру и встречаются нечасто.

Экран из ротанга на деревянной раме

Также есть комбо-сетки. Чаще всего встречается деревянный каркас, на который натянута какая-то декоративная сетка. К такому каркасу часто прикрепляют бамбуковые и ротанговые тесьмы. Панели МДФ и ХДФ обычно крепятся на деревянный каркас.

Где их использовать

При проведении декорирования или отделки помещения нередко может возникнуть ситуация, когда установленные старые отопительные приборы не вписываются в новый интерьер и портят его своим видом. Довольно дорого в этом случае обойдется их полная или частичная замена, поэтому были разработаны металлические экраны, позволяющие скрыть неэстетичность таких изделий.

Металлические навесные экраны для батарей отопления помогают скрыть неэстетичность чугунных секций

С их помощью удается перекрыть обзор лицевой поверхности радиатора, верхней и торцевых поверхностей. Однако есть также конструкции, позволяющие создание единых протяженных перекрытий вдоль стен, состоящих из нескольких декоративных экранов для батарей системы отопления, что позволяет их использовать как самостоятельный декоративный элемент.

Почему все-таки было принято применить ограждение для батарей? Связано это с очень высокой температурой теплоносителей в приборах отопления, что особенно может стать опасным в детских садах, административных и учебных зданиях, медкабинетах. Разработанные металлические экраны для радиаторов в этом случае являются обязательными, чтобы исключить случайное прикосновение к их горячей поверхности.

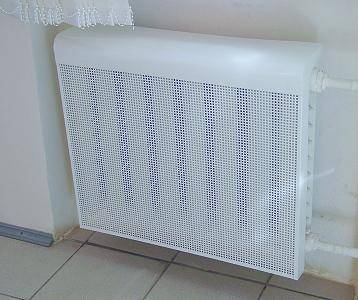

Металлический экран на батарею отопления с отверстиями для свободной циркуляции воздуха

Их особое применение можно обнаружить в помещениях, где есть сложные вводы магистралей, проемов и ниш, вентканалов и других подобных элементов.

Перекрывают полностью или частично такие участки металлические экраны следующих конструкций:

  • в виде плоской панели;
  • с верхней открытой или глухой плоскостью;
  • с боковыми и верхними плоскостями;
  • в виде короба. (См. также статью Короб для труб: особенности.)

Плоский и выпуклый экраны

Виды

Металлические экраны для отопительных приборов изготавливаются с:

  • разными конструктивными элементами;
  • дополнительными конструкциями различного типа;
  • полным или частичным перекрытием в плоскостях;
  • разным оформлением лицевой поверхности.

Не составит труда установить их своими руками.

Конструктивные отличия

  1. Система крепления и решетчатая часть:
Крепеж Он может быть представлен следующей конструкцией:

  • в виде кожуха, который устанавливают непосредственно на радиатор;
  • с касанием батареи и с дополнительными кронштейнами;
  • с некоторым удалением от радиатора на кронштейнах;
  • отдельным элементом с индивидуальным креплением.
Решетка Может быть изготовлена в нескольких вариантах, но чаще всего это:

  • просечные отверстия в листовом металле;
  • отдельная металлическая сетка, закрепленная в кожухе.

При этом последняя может быть в виде плетеной сетки, основу которой представляют отдельные металлические прутья с разными размерами ячеек.

На фото – типы экранов для отопительных приборов

  1. Наличие верхней и торцевых плоскостей, имеющих собственные сетчатые вставки или без них:
    • первая может быть изготовлена в съемном исполнении или выполняться из одного с лицевой панелью листа;
    • вторые изготавливают с учетом подводимых трубопроводов и могут иметь уже готовые места под них или подготовленные отверстия, которые легко сделать.

Некоторые модели позволяют соединить несколько лицевых панелей в единую конструкцию с помощью креплений для торцевых пластин. В этом случае удается изготовить металлический экран для радиаторов большой или нестандартной длины.

Металлические экраны на батареи отопления выпускают различных типоразмеров

Особенности изделий

Экраны для радиаторов из металла, хотя и просты по конструкции, имеют несколько обязательных характеристик. Благодаря этому удается их монтировать на батареи отопления и эксплуатировать длительный срок без изменений параметров.

Рассмотрим эти характеристики детальнее:

  • типоразмер – подбирается по размеру оформляемого отопительного прибора;
  • прочность – обеспечивает сохранение геометрии и положение после небольшой механической нагрузки;
  • термостойкость покрытия – его свойства и цвет не должны меняться под действием высокой температуры;
  • необходимая пропускная способность решетки – после использования металлического экрана инструкция требует, чтобы циркуляция воздуха возле радиатора не снизилась;
  • возможность быстрого демонтажа всей конструкции или ее отдельных частей при проведении ремонтных и профилактических работ.
