Розетки в кухонной столешнице: выбор и нюансы установки

Все о размещении розеток от А до Я

В этом разделе мы предлагаем подробнее изучить расположение розеток на кухне и какие есть общие правила и ошибки

Самое важное в этом деле – придерживаться всех норм электромонтажа, так как это ваша безопасность

Правила и общие требования

Давайте начнем с правил и требований, которых нужно придерживаться при монтаже розеточной группы.

Заранее подготовьте схему, где будет располагаться бытовая техника, так как допустимое расстояние от розетки до приборов – 1,5 метра.
Запрещено монтировать электроблоки в мокрых зонах: под кухонной мойкой и возле смесителя.
Помните, что допустимая высота розетки от пола – 30 см. Не переживайте, розетки можно встраивать внутрь кухонного гарнитура.
В случае расположения блоков на кухонном фартуке – отступите от столешницы 25 см, чтобы обезопасить розетку от брызгов.
Не используйте удлинители, так как в готовых изделиях закладывают кабель с сечением 1 мм2 и общая допустимая нагрузка на все гнезда – 16 ампер.
Воздержитесь от накладных блоков – это неэстетично и они могут помешать встраиваемой мебели и технике.
Обязательно уточните у мебельщиков все точные размеры шкафов и полочек, чтобы не прогадать с расположением розеток и выключателей.

Размещаем розетки

Теперь перейдем к самому интересному: как правильно расположить розетки на кухне.

Начнем:

узнайте у мебельщиков точные размеры кухонной мебели;
предварительно замеряйте габариты вашей техники;
перенесите примерный чертеж на вашу стену;
начертите на готовом шаблоне нужные розетки.

Список распространенных приборов, для которых нужны блоки:

вытяжка – разрешено выводить розетку на высоте 1,8-2 метров от пола;
микроволновая печь;
холодильник – минимальное расстояние от пола – 30 см;
стиральная машинка;
духовой шкаф – желательно подключить отдельным кабелем и вывести на автомат, а расположение розетки для духового шкафа можно монтировать слева, справа или ниже самого прибора;
варочная поверхность – такой же случай, как и с духовым шкафом, но можно использовать розетку и вилку, если значение не превышает 16 ампер;
дополнительные розетки на кухонном фартуке – допустимое расстояние от столешницы – 25 см.

Используйте розетки на 16 ампер и только от проверенных производителей.

Розетки для стационарной техники

Для некоторых видов кухонной техники есть свои нюансы подключения. Так различные модели духового шкафа, варочной панели и вытяжки могут подключаться по-разному — напрямую к проводу или через розетку. Именно поэтому лучше заранее знать модель бытовых приборов, чтобы понимать, надо ли вам делать розетку или просто оставить запас провода для прямого вывода.

Примерный план размещения розеток на кухне показан на схеме ниже.

Учитывайте, что для варочной панели большой мощности может понадобиться силовая, а не обычная розетка.

И никогда не располагайте розетки над варочной поверхностью. Это опасно, может привести к замыканию электропроводки или ожогам рук.

Если на кухне предполагается установка встраиваемого духового шкафа, то помните, что располагать розетки за ним нельзя, они будут мешать встать прибору на всю глубину гарнитура. Это правило распространяется на любую встраиваемую технику, розетки для которой обычно устанавливаются на 15-20 см левее или правее прибора на стене за соседними шкафчиками с распашными дверцами. Для этого случая в задней стенке шкафов вырезается отверстие для легкого доступа к розеткам.

Если конструкция гарнитура не предусматривает тумбы с дверцами рядом с прибором, тогда выводите розетки вниз под технику на высоту не менее 5-7 см и не более 15 см от чистового пола. И обязательно обеспечьте свободный доступ к розеткам.

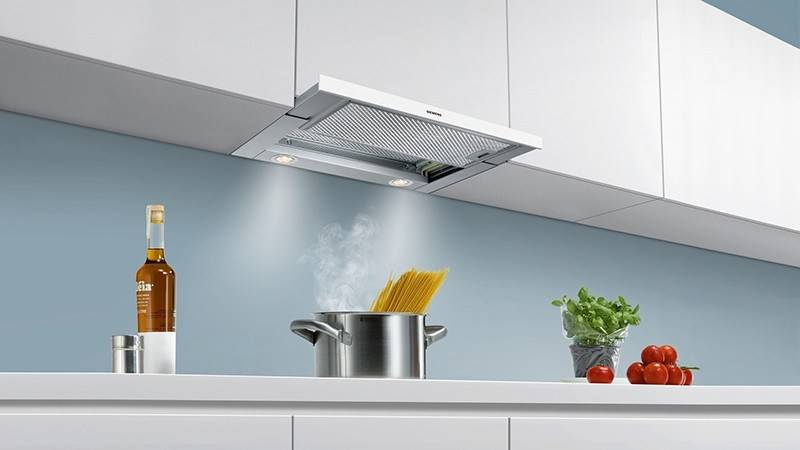

Поговорим о вытяжке. Розетку для её подключения, если такая предусмотрена, можно установить несколькими вариантами:

рядом с вытяжкой на видном месте,

если позволяет конструкция, спрятав за короб, в котором идет гофрированная вентиляционная труба,

разместив на стене за кухонным фасадом, внутри которого находится вытяжка,

расположив над верхним рядом кухонных шкафчиков.

Высота вывода провода для прямого подключения вытяжки или для её розетки показана на картинке:

Как и для любой встраиваемой или вставляемой в гарнитур техники, для посудомоечной машины розетку следует установить под ней примерно в 10 см над полом или сбоку от неё в соседнем шкафу. Розетка для посудомойки, расположенная под ней, обязательно должна быть с высокой степенью влагозащиты.

Холодильник — тот вид прибора, под который может понадобиться две, а не одна розетка, так как морозилка в отдельных моделях холодильников требует индивидуального подключения.

Производители холодильников рекомендуют устанавливать розетку для этого прибора за ним в нижней части стены. Это допустимо, но в случаях отключения холодильника, например, для разморозки или мойки вам придется отодвигать его от стены. Лучше расположите розетку в более доступном для вас месте.

Прежде чем ставить розетку для стиральной машины сразу за ней, убедитесь, что машинка легко встанет под столешницу, оставив место для соединения вилки с розеткой. Если стиральная машина имеет глубину до 50 см, то смело монтируйте розетку за ней, стандартный размер кухонных столешниц это позволяет. В остальных случаях сопоставьте все размеры. И не забудьте, что, как и в случае с холодильником, при необходимости отключения-включения, лучше вывести розетку в место с легким доступом.

Стиральная и посудомоечная машины, чаще всего, устанавливаются рядом с раковиной. Согласно строительным нормативным документам размещать розетки над раковиной или под ней запрещается. Вода и электричество должны стоять в сторонке друг от друга и желательно на расстоянии не менее 50 см. Если уж так получилось, что близко от мойки оказались розетки, то позаботьтесь, чтобы они имели влагозащищенный корпус.

Микроволновка и телевизор также относятся к стационарным приборам. Планируйте заранее, где они будут находиться и выводите в нужные места розетки.

В какой момент нужно готовить схему размещения розеток на кухне?

Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.

Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.

Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать. Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне

В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

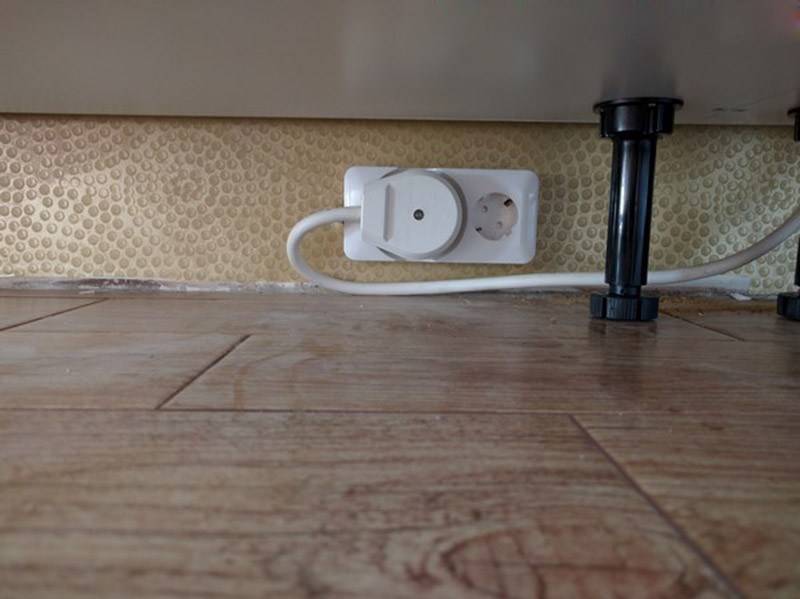

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.

Монтаж встраиваемых в столешницу розеток

Как выдвижные, так и поворотные розетки вполне доступно установить своими силами. Если модуль планируется встроить на кухне в столешницу, то лучше всего этот процесс производить еще при монтаже гарнитура — так задача значительно упростится.

Если же идея установки пришла позже, когда кухня уже смонтирована и эксплуатируется, то справиться с задачей будет несколько сложнее, но все-таки возможно.

Для проведения работ потребуется набор определенных инструментов. Главное, что при установке блоков, не придется штрабить стены для прокладки отдельной силовой линии.

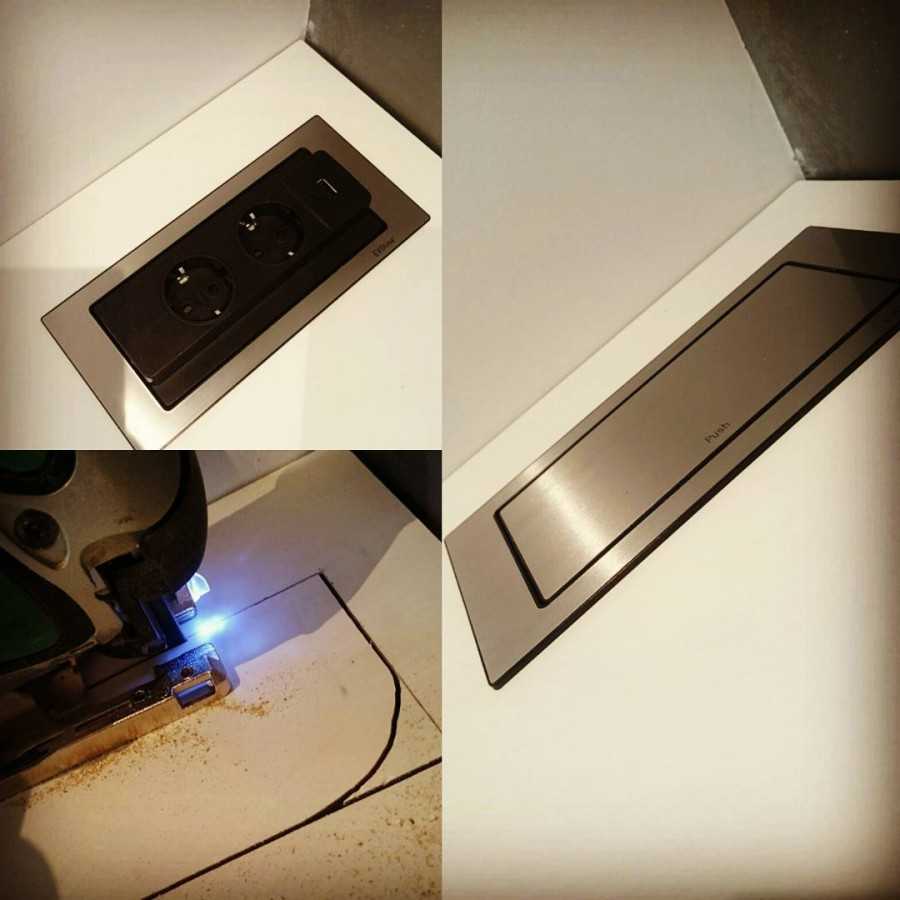

Основной сложностью в монтажных работах можно назвать прорезка окна требуемой формы в столешнице или в одной из панелей навесного шкафа. В зависимости от того, из какого материала изготовлена мебель, просверливание или вырезание проема может даже потребовать привлечения специалистов. Это связано с повышенной прочностью поверхностей, которые не поддаются обычному сверлу или лобзику.

Например, если столешница выполнена из закаленного стекла, искусственного или натурального камня или другого трудного для резки материала, то требуются не только специальный инструмент, но и устойчивые навыки работы с ним.

Расположение розеток на кухне

Встраивать блок необходимо так, чтобы была возможность разместить электроприборы на трех уровнях:

Нижний уровень. Здесь размещению подлежат электроплита, духовка, машины для стирки и мытья посуды.
Средний уровень. Здесь устанавливаются такие электроприборы, как электрочайник, кофемашина, кухонный комбайн, тостер, блендер, микроволновка и другие, которые ставятся на крышку столешницы.
Верхний уровень. Здесь в основном предусмотрена установка вытяжек, кондиционеров и подсветок.

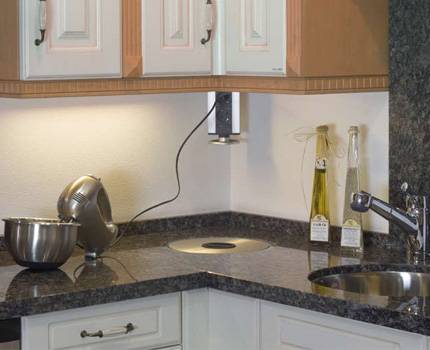

Для верхнего уровня в основном выдвижной блок розетки устанавливается на высоте 10 см над шкафчиками.

Розетки для кухни можно разместить в шкафу. При монтаже, как правило, используется несколько блоков. При нажатии на крышку они могут выезжать.

Что нужно знать при составлении схемы расположения розеток?

В первую очередь — какое их количество будет оптимальным конкретно для вашей кухни. Слепо следовать соседским советам в этом — заведомо проигрышная затея, потому что успешность монтажа определяет контекст, а не какое-то единое для всех решение.

Эта цифра зависит от того, сколько бытовых приборов размещено у вас на кухне и какой мощности они требуют, а также от конфигурации гарнитура и комнаты в целом.

Количество электроприборов

Обычно основную группу неподвижной бытовой техники называют стационарной. К ней относятся холодильник (встроенный или отдельно стоящий), вытяжка, духовой шкаф, варочная панель, стиральная и посудомоечная машина. Соответственно, для каждого из перечисленных приборов нужна отдельная розетка.

Добавьте к тому еще и электроприборы вспомогательные, временные: они часто передвигаются и смещаются с места на место. Это чайник, блендер, мультиварка. А также светильники, которые также требуют питания от сети.

Сложите все единицы — и к полученному числу добавьте еще 2-3 розетки. Это и будет нужное их количество на кухне.

Суммарная мощность основной техники

Основную нагрузку на сеть дает самая крупная бытовая техника. Уточнить нужные значения по потребляемым киловаттам можно по прилагаемой к ней документации.

Если лень искать, воспользуйтесь нашей таблицей, в которой отражены усредненные показатели. Этого вполне достаточно для того, чтобы составить схему правильно.

Прибор	Мощность (Вт)
Бойлер	2 000
Микроволновая печь	2 000
Холодильник	100
Стиральная машина	2 500
Электрочайник	2 000
Электроплита	5 000 — 15 000
Посудомоечная машина	1 500 — 2000
Светильники	200

Советы эксперта Дмитрий электрик-ремонтник Чтобы исключить перегрузки и короткие замыкания, рассчитывайте электроразводку примерно на 20 кВт мощности. Это больше, чем нужно даже в том случае, если ваша кухня предельно напичкана бытовыми приборами. Зачастую хватает и 15 кВт, ведь практически никогда все они не работают одновременно.

Местоположение

Простую арифметику мы уже разобрали выше: на каждую единицу бытовой техники нужна своя розетка. К этому количеству добавьте еще по 2-3 розетки по левому и правому краю столешницы и как минимум одну возле обеденного комплекса. Хорошо, бы и у входа разместить еще одну дополнительную — рядом с выключателем.

Руководствуйтесь удобством и официальными правилами при определении места монтажа. Разумеется, здесь работает закон масштаба: чем большей площадью располагаете, тем большее количество розеток должно быть в зоне доступности.

Как выбрать в столешницу?

Как было сказано, розетки немецких производителей пользуются особой популярностью в наше время. Выбор розетки — очень серьезный процесс, который потребует от вас четко знать, чего вы хотите. Нужно понимать, что в дальнейшем вы будете иметь дело с током, поэтому следует думать о безопасности всей семьи.

Розетки с легкостью скрываются от детей

Несколько полезных советов по выбору встраиваемого оборудования:

Первым делом нужно осмотреть внешний вид приобретаемого изделия. Убедитесь в том, что нет никаких механических повреждений. Внешний вид не столь важен.
Если вы знаете, что будете подключать в розетку много электрического оборудования, то нужно будет приобрести устройство с заземлением.
Защитные шторки на изделии должны быть обязательно! Это безопасно для маленьких детей.
При использовании прибора в помещении, где много влаги, нужно убедиться в том, что маркировка на нем разрешает это.
Полезной будет функция выталкивания вилки с розетки при нажатии специальной кнопки. Если в доме есть приборы, при включении которых образовывается «тугое» соединение, эта опция пригодится.

Виды выдвижных блоков

Выдвижной блок розеток по исполнению может быть:

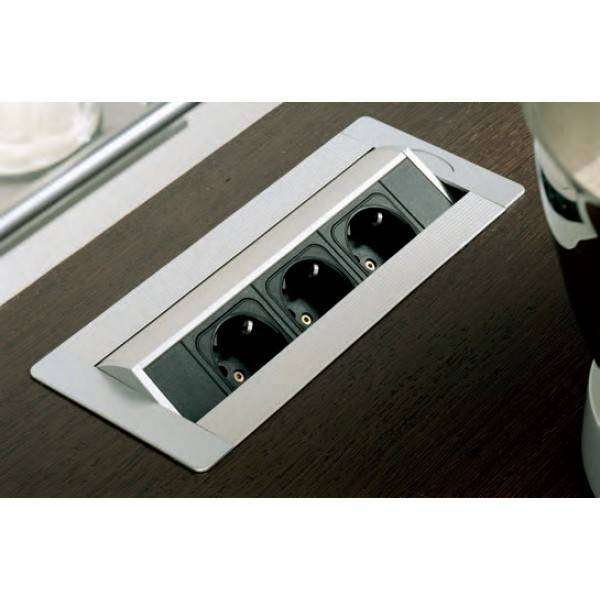

Горизонтальным – крайне надежен и удобен в эксплуатации. Открывается он после нажатия на край крышки, поворачиваясь на своей оси. Обладает устойчивостью к любым физическим воздействиям, что положительно сказывается на сроке его службы. К недостаткам нужно отнести сложность при включении в него угловых штепселей, так как они будут перекрывать гнезда.

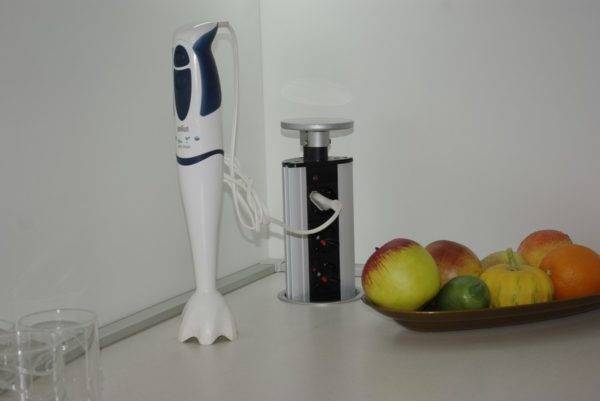

Вертикальным – выдвигается прямо из поверхности мебели после нажатия на клавишу, расположенную на видимой части блока.

Если помещение большое, имеет смысл использовать несколько скрытых блоков. Их расположение удобнее выбрать еще на стадии проектирования.

Что такое розетки в столешнице, и зачем они нужны

Начнём с вопроса «что это такое». Традиционно розетки крепят на стену, и это – привычный для всех вариант. Ну что сложного – перетянулся через столешницу, воткнул миксер в розетку – и все дела.

ФОТО: mebelsib.bizА теперь представьте нечто совершенно другое: нажал на кнопку – и розетка «выплыла» посреди столешницы. Хочешь – миксер, хочешь – комбайн. Поработал, убрал и забыл, что там есть точка подключения

Никаких конструкций на стене, пыли и осевшего жира. Технологично, модно и современно. А кроме того – безопасно. И если у вас есть дети – вы это поймёте.

Такие встроенные розетки обязательно имеют систему безопасности, которая при малейшем перепаде отключит питание и сохранит ваши кухонные приборы.

ФОТО: oboiman.ruУ современных розеточных блоков есть USB-разъёмы и HDMI-разъёмы, так что к ним можно подключить планшет, смартфон или умную колонку

Полезное видео по теме

Видео ролик о горизонтальном встраиваемом в столешницу блоке розеток польского производителя:

Обзор использования вертикальной розетки, встраиваемой в столешницу/шкаф:

Наглядный ролик о работе вертикальной выдвижной розетки, встроенной в столешницу:

Отдав предпочтение блокам электрических разъемов, встраиваемых в столешницу, важно подобрать оптимальную модель. Ее монтаж можно совершить собственными силами, следуя инструкции по установке

Такая конструкция придаст изюминку современному интерьеру и позволит существенно сэкономить полезное пространство в комнате.

sovet-ingenera.com

Что такое выдвижные встраиваемые розетки, их достоинства и недостатки

Конструкция представляет собой стационарный удлинитель, который устанавливается так, что его практически не видно. При необходимости подключить электроприбор переноска вынимается из укрытия легким движением руки, а за ненадобностью снова скрывается. Провод также не виден. Он фиксируется к внутренним стенкам шкафа и подключается к имеющейся вдали розетке.

Помимо основного преимущества скрытых розеток – их полной незаметности, существует еще масса положительных моментов:

стильный дизайн позволяет выбрать розетку, оптимально подходящую под общую стилистику интерьера и цвет поверхности, в которой прячется аксессуар;
разнообразие конфигураций дает возможность выбрать прибор, полностью соответствующий вашим потребностям;
возможность установки на абсолютно любую поверхность в любом удобном месте;
наличие подсветки, защиты от детей и дополнительных гнезд для USB-устройств, TV, телефона или интернет-кабеля;
быстрая установка и подключение в сравнении с традиционными вариантами.

Чем же плохи встраиваемые блоки электропитания? Некоторые считают явным недостатком необходимость в наличии свободного пространства на поверхности и в шкафу для монтажа этих небольших электроустановок. Не получится вмонтировать скрытый удлинитель в столешницу, под которой расположены выдвижные ящики – по понятным причинам.

Как и любой электроприбор, со временем аксессуар может выйти из строя или нарушится его выдвижной механизм.

Если адекватно смотреть на вещи, то к реальным недостаткам скрытых блоков электропитания относится их высокая стоимость (по сравнению с обычными удлинителями).

Виды выдвижных розеток

Потайные розетки поставляются производителями в трех интерпретациях – вертикальные, горизонтальные и поворотные выдвижные блоки.

Рассмотрим их более подробно:

Горизонтальный вариант считается более практичным и надежным, долговечным и устойчивым к механическим воздействиям. Блок расположен параллельно полу, при нажатии на крышку розетки откидываются под углом.

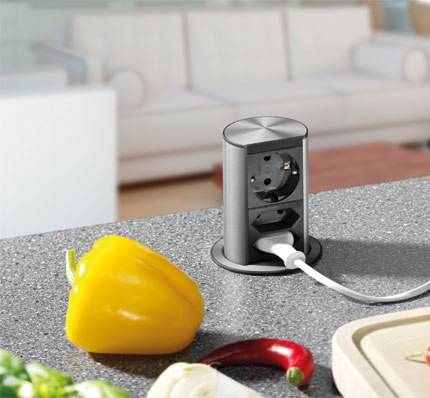

Вертикальная разновидность выигрывает тем, что выглядит более современно и занимает минимум пространства на поверхности, хотя конструкция более шаткая. Выдвигается блок путем нажатия на крышку корпуса, розетки и модули располагаются по вертикали. В некоторых моделях контактные соединения могут располагаться не в высоту, а по периметру. В таком случае блок выдвигается лишь на высоту одного модуля.

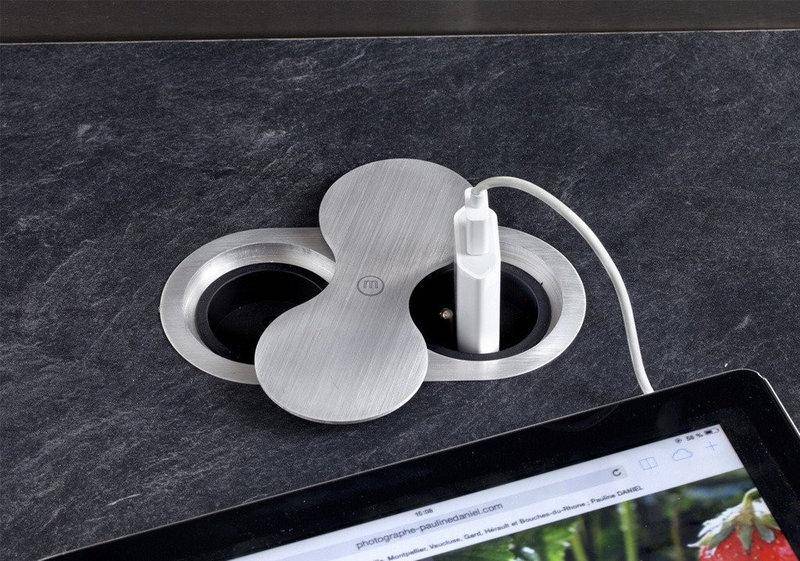

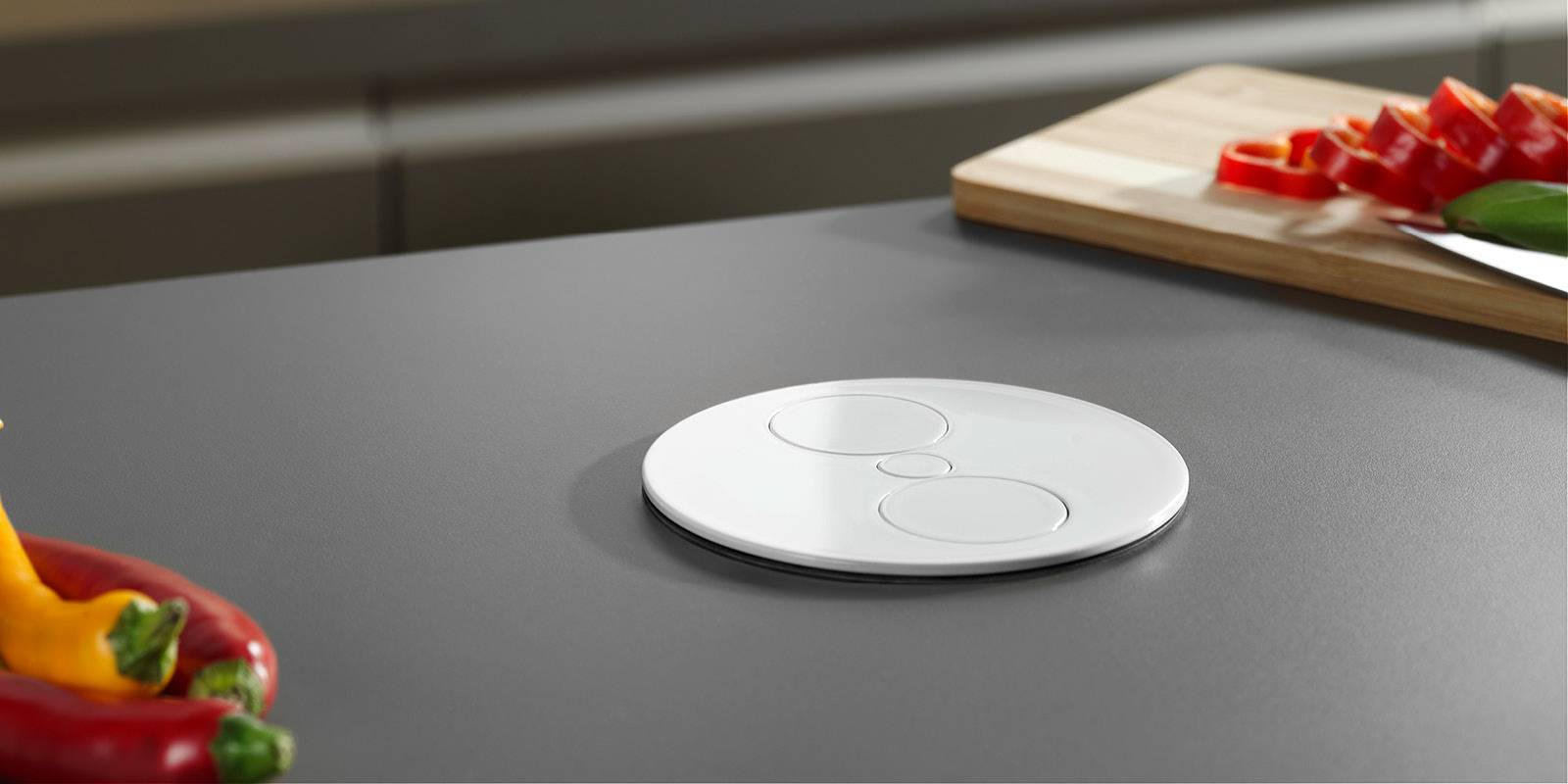

Поворотный удлинитель располагается горизонтально, в столешнице. При необходимости подключения прибора, опрокидывается на половину окружности, оставаясь при этом на одном уровне с поверхностью.

Подобные конструкции устанавливают, как правило, в кухонную столешницу для подключения электроприборов временного использования, например:

миксера;
йогуртницы;
электромясорубки;
блендера;
пароварки;
соковыжималки;
кофемолки;
мультиварки;
тостера и др.

Для просторной кухни с габаритной рабочей зоной целесообразнее будет установить несколько скрытых блоков на расстоянии в 2 м друг от друга.

Подробнее рассмотреть встраиваемые модели современных удлинителей, чтобы в дальнейшем определиться с выбором, вы можете в следующем видео:

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!
