Можно ли устанавливать счетчики тепла на квартиры
В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.
Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:
- специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
- при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;

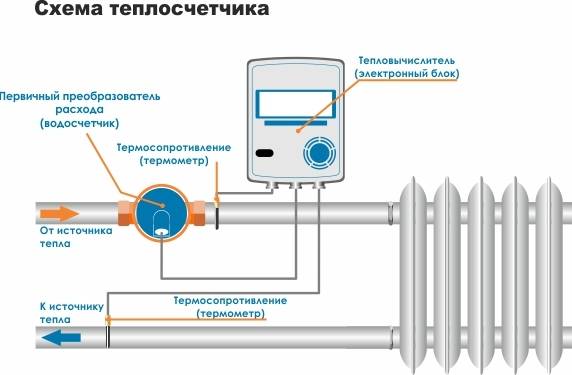

Схема монтажа теплосчетчика
- получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
- далее проектная документация согласовывается и с поставщиком тепла;
- после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
- установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.
Счетчик тепла для дома с центральным отоплением – нормы закона
Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:
если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом;
хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают;
показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета;
после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры.
Счетчики тепла для дома с центральным отоплением
Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже
А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку. Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома
В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически
Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически. Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах
Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами
Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.
Принцип работы
Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.
Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой
Q = G * (t1-t2), гКал/ч, в которой:
- G – массовый расход воды, т/ч;
- T1,2 – температурные показатели воды на входе и выходе из системы, оС.
Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.
Что влияет на точность теплосчетчика
Techem compact V
Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.
Увеличение показателя обуславливают следующие факторы:
- Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
- Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
- Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
- При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.
В чем измеряется потребленное тепло
Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).
Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.
По каким параметрам нужно выбирать счетчик для отопления?
Если вы твердо решили, что следует взять учет тепла в свои руки, но вы ещё не определились, как теплосчетчик правильно выбрать, то нужно учитывать параметры, как отопительной системы, так и самого теплоносителя (воды). Вам следует узнать следующее:
- Подаётся ли отопление в подвал, имеется ли там освещение и вентиляция. Чаще всего тепловой узел ставят в подвале;
- В каком месте отопительные трубы идут в подвал. Правила указывают, что нахождение теплового узла должно быть рядом с задвижками;
- Сколько там воды;
- Проверьте уровень давления теплоносителя (чаще всего это указывается в тепловом узле);
- Узнайте, до какой температуры нагревается теплоноситель и как её регулировать;
- Количество входящий в дом труб и сколько из них задействовано в отопительной системе;
- Каким материалом проводилась теплоизоляция труб (если проводилась);
- Количество квартир в доме и общее количество жильцов;
- Задействована ли циркуляция горячей воды.
Если вам удалось собрать все эти сведения, то можете приступать непосредственно к выбору счетчика. Но как понимаете – сбор такого количества информации предполагает немалых энергетических и временных затрат (как минимум пару недель), так что лучше доверить эту работу проектировщикам.
Порядок расчета оплаты
Существует несколько способов расчета оплаты, когда установлены общедомовые счетчики на отопление.Вариант первый
– в квартире отсутствует индивидуальный прибор учета потребления тепла. Подобную ситуацию можно наблюдать в домах, построенных в советские времена.
Тогда при обустройстве отопительных систем использовались стоечные конструкции, в которых для учета тепла нужно ставить счетчики на каждый радиатор, что с финансовой точки зрения мероприятие очень затратное.
Сначала следует определить стоимость отопления за один «квадрат». Расход тепла, зафиксированный общедомовым теплосчетчиком по действующим тарифам, делят на всю площадь здания с учетом жилых и нежилых помещений, которые отапливаются.
Поскольку доля в общедомовом имуществе зависит от площади квартиры, нужно ее рассчитать. Затем суммируют площадь квартиры и площадь ее доли в домовом имуществе. Результат умножают на цену отопления одного «квадрата».
Вариант второй
– в доме поквартирно установлены индивидуальные приборы учета потребления тепла. В новостройках и зданиях, возведенных после 2000 года, разводка от стояков внутри квартиры стала горизонтальной, благодаря чему имеется возможность установить один квартирный теплосчетчик. В данном случае отопление квартиры ее владельцы оплачивают после снятия показаний с индивидуального прибора учета.
Для определения количества тепла, расходуемого на обогрев общей территории (подъездов, чердаков и т.д.), вычисляют разницу между данными, которые зафиксировали общедомовые счетчики на отопление и все индивидуальные приборы учета. Доля каждой квартиры в затратах тепла, потраченного на общие нужды, рассчитывают аналогично тому, как это делалось в первом варианте.
Вариант третий
– если в одной квартире отсутствует индивидуальный прибор учета потребления тепла, а в других они есть. Индивидуальный теплосчетчик даже без оплаты услуг по установке обходится потребителям в значительную сумму, поэтому такой прибор приобретают не все.
В таком случае схема расчета оплаты выглядит следующим образом:
- фиксируют расход тепла согласно показаниям всех индивидуальных и общедомового счетчиков;
- полученная между ними разница равна стоимости отопления общей территории и квартир без теплосчетчиков. Исходя из этих данных, нужно определить размер платы за обогрев одного «квадрата»;
- затем следует вычислить сумму оплаты в зависимости от площади квартиры, в которой не установлены приборы учета тепла, и от доли в общедомовом имуществе.
Какой счетчик тепла выбрать в квартиру
Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.
Механический
Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.
Для такого прибора обязательно использовать фильтр грубой очистки.
Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.
Ультразвуковой
Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.
Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.
Вычислитель (Распределитель)
Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.
Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.
Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.
Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.
Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.
Правила установки и эксплуатации счетчиков тепла в квартире
Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:
- Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
- Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
- Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.
Установка теплового счетчика на отопление занимает пару часов
На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.
https://youtube.com/watch?v=KjMCVanTK9c
Какая есть правовая база
Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:
- От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
- От 16 апреля 2013 года № 344 — внесены некоторые изменения в действующее постановление.
Изучите правовую базу
Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.
Как часто снимать показания
На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.
Теперь передавать показания надо раз в пол года
Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.
Поверка
Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.
Место установки теплового счетчика определяется при составлении проекта
Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:
- Сервисный центр производителя вашего счетчика.
- Коммерческая организация, имеющая лицензию на данный вид деятельности.
- Подразделение предприятия Ростест.
Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

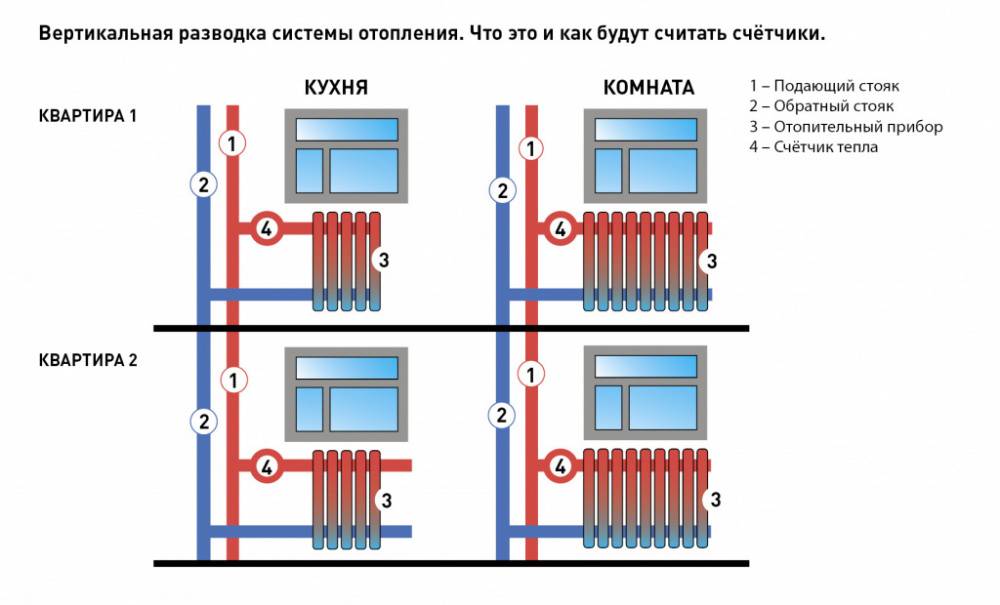

Что такое вертикальная разводка отопления?
Э то несколько стояков (труб отопления), которые проходят по всему дому вверх, то есть вертикально. С тояки есть практически в каждой комнате, от каждого их них идут батареи — и так по всем квартирам.
При вертикальной системе отопления используются не счётчики, а распределители, которые устанавливают на каждую батарею квартиры. Они показывают долю тепла, которая пришлась на обогрев помещения, поскольку один стояк дает тепло нескольким комнатам разных квартир. Если установить распределитель на каждую батарею, станет ясно — кто и сколько потребляет тепла.
Итого: о бщедомовой счётчик считает количество гигакалорий, которые понадобились, чтобы согреть весь дом, а распределитель — долю тепла в условных единицах (у каждого производителя они разные, поэтому важно установить еще один распределитель в подвале и убедиться, что не менее чем в 50 % квартир установлены одинаковые распределители)
Как правильно выбрать тепловой счетчик на отопление?
Монтаж общедомового счетчика работниками службы ЖКХ.
Ультразвуковые теплосчетчики способны измерять время, которое жидкость в теплообменнике проходит от источника до приемника сигнала. Этот тип устройства отличается долговечностью и надежностью. Работает исключительно в чистой воде, без примесей и осадков. Если в теплоносителе появляются окалины, пузырьки и накипь, то происходит искажение в измерениях. То есть его польза приравнивается к нулю. Такие счетчики необходимо проверять как можно чаще, так вы продлите срок их службы. Ультразвуковые счетчики бывают частотными, временными, корреляционными и доплеровскими.
Вихревой тип теплосчетчика представляет собой устройство, которое может быть установлено на горизонтальный и вертикальный радиатор (его трубопроводы). Оценивающим устройством служат вихри. Они образуются благодаря препятствию на пути к теплоносителю. Такие устройства обладают чувствительностью к воздуху, сварочным работам и наличию примесей в воде. Поэтому обязательна установка фильтра. Однако работоспособности счетчика не мешают различные отложения в трубопроводах, что является одним из преимуществ таких устройств. Вихревые счетчики требовательны к размерам трубопровода, поэтому приборы приобретаются в соответствии с параметрами труб.
Электромагнитный счетчик, установленный в квартире, работает по принципу появления тока в момент, когда вода проходит в магнитном поле. Приборы обладают метрологической стабильностью, то есть безопасны в эксплуатации. Показания становятся неточными, если радиатор наполнен жидкостью с примесями или некачественно соединены провода при установке.
Как выбрать компанию для установки теплового счетчика на отопление?
Фирма, в которую вы можете обратиться за монтажом подобных устройств, должна отвечать следующим требованиям:
https://youtube.com/watch?v=5C7r-yEelDE
- Выезд сотрудников должен быть бесплатным, при этом с необходимыми рекомендациями.
- Специалисты только квалифицированные, со стажем работы. Есть конкретная схема работы и оборудование для монтажа.
- У фирмы должна быть документация, которая подтверждает их деятельность. Они могут также предоставить свидетельство, сертификаты или допуски СРО.
- Регистрация в ЕГРЮЛ.
- Предоставление гарантий на работу.
- Желательно наличие льгот для пенсионеров и инвалидов.
- Форма оплаты их услуг. Возможность рассрочки.
- Осуществление последующего демонтажа счетчиков.
Теперь вы знаете, для чего служат счетчики, из чего состоят, принцип работы этих устройств. Также вы ознакомились с типами теплосчетчиков и их техническими характеристиками, способами установки и оплаты за отопления. Поэтому можете приобретать такой прибор в квартиру, он принесет вам немалую пользу.
Разновидности теплосчетчиков для отопления
Приобретая приборы учета тепла, необходимо определиться с выбором наиболее подходящей модели. Промышленность выпускает большое количество теплосчетчиков для систем отопления, отличающихся пропускной способностью, точностью работы, типом измерительного узла и многими другими параметрами. В магазинах мы можем приобрести:
Общедомовые теплосчетчики крупнее своих квартирных собратьев и имеют большую пропускную способность.
- Общедомовой счетчик на отопление – это теплосчетчик для общедомового учета тепла. Данный прибор учитывает общее количество потребляемой тепловой энергии, после чего полученные значения распределяются на все квартиры (в соответствии с отапливаемой площадью);
- Квартирные теплосчетчики на отопления – предназначены для строго индивидуального учета количества потребляемой тепловой энергии.
Общедомовой прибор учета тепловой энергии (или общедомовой счетчик тепла) – это высокопроизводительное устройство, предназначенное для установки на входе в жилой дом. Оно осуществляет общий учет тепла, а получаемые данные могут сниматься как ответственным лицом, так и самими коммунальщиками. Характерные черты этого прибора – большой диаметр входных и выходных труб, так как через оборудование протекает довольно большое количество теплоносителя.
Тепловой счетчик на квартиру меньше, чем общедомовой прибор учета тепла. Максимальная пропускная способность составляет до 2-3 куб. м/час, в зависимости от модели. Квартирный теплосчетчик на отопление приобретается в индивидуальном порядке. В новых жилых комплексах эти приборы могут устанавливаться застройщиком.
Счетчик тепла на батарею – это примерно такой же теплосчетчик, как и для всей квартиры. Данное оборудование ставится отдельно на каждую батарею, о чем пойдет речь в следующем разделе.
Квартирные счетчики тепла (как и общие на дом) подразделяются еще на несколько категорий, по принципу действия. Вот их список:
Ультразвуковые устройства очень чувствительны к качеству теплоносителя.
- Механические – по своей конструкции эти теплосчетчики напоминают счетчики горячей воды, но умеют учитывать температуру теплоносителя. Их главным достоинством является стойкость к плохому качеству теплоносителя (актуально для жилых районов со старыми котельными);
- Ультразвуковые – лидеры по точности. Наделяются ультразвуковыми датчиками, замеряющими уровень расхода теплоносителя в системе отопления. В дополнение к ним теплосчетчики наделяются температурными датчиками. Главный недостаток – не любят грязный теплоноситель;
- Электромагнитные – работают в любых условиях, отличаются вполне приличным уровнем точности.
Выбирая счетчики учета тепла, остановитесь на электромагнитных или ультразвуковых моделях – они предельно точные и простые в установке.
Разновидности тепловых счетчиков
Механические
Их конструкция наиболее проста.
Существует три основные разновидности:
- винтовые;
- турбинные;
- с крыльчаткой.
Механический прибор учета тепловой энергии
Разберемся, как работает счетчик отопления: в механических приборах измеряющая шкала приводится в движение за счет тока теплоносителя. Проходящая жидкость крутит тот или иной механизм.
Устройства наиболее доступны, но имеют некоторые особенности:
- Не могут быть использованы, если по трубам протекает жесткая вода.
- Очень чувствительны к физической чистоте теплоносителя. Частицы мусора, окалина и накипь могут сломать механизм счетчика, который не подлежит ремонту.
- Прибор неправильно учитывает расход, если в подающем трубопроводе возникают резкие колебания давления жидкости.
Правильность учета зависит от качества теплоносителя
Электромагнитные
В этих устройствах используется принцип электромагнитной индукции – появления электричества при прохождении жидкости в магнитном поле. Счетчики не контактируют напрямую с водой и обеспечивают точный учет.
Но есть и небольшие недостатки:
- электромагнитный счетчик нужно правильно установить и подключить;
- если теплоноситель содержит большое количество посторонних примесей, показания могут не соответствовать количеству поставленной тепловой энергии.
Электромагнитные счетчики отопления
Вихревые
Прибор учитывает количество использованного теплоносителя на основании турбулентных завихрений, образующихся за специально поставленным на пути жидкости препятствием. Такое устройство может быть установлено как на горизонтальных, так и на вертикальных трубах.
На правильность учета влияют следующие обстоятельства:
- качество протекающей воды;
- сварочные работы, которые производятся в отопительной сети;
- наличие воздуха в трубопроводах.
Вихревой прибор учета отопления
Также нужно отметить, что минеральные примеси и химические элементы, растворенные в воде, не оказывают негативного влияния на устройства. А избавиться от остальных неприятностей можно с помощью сетчатого фильтра с магнитом, который монтируется на входящий патрубок.
Ультразвуковые
Прибор учета, работающий на ультразвуковом принципе, состоит из источника и приемника сигналов. Он измеряет время, за которое жидкость проходит заранее известное расстояние и на основании этого рассчитывает ее объем и скорость протекания.
Существуют следующие разновидности этих приборов:
- допплеровские;
- временные;
- частотные;
- корреляционные.
Несмотря на самую большую надежность, точность и долговечность, ультразвуковой счетчик очень чувствителен к чистоте теплоносителя. Кроме того, на правильность учета влияет наличие либо отсутствие в жидкости воздуха.
Ультразвуковой счетчик потребленного тепла
Общие требования
Независимо от модели расходомера, каждый прибор учета должен отвечать следующим требованиям:
- Иметь сертификат и паспорт, в котором отмечаются сведения об установке и периодической проверке.
- Иметь клеймо или пломбу, свидетельствующую о том, что в его конструкцию не вносились какие-либо изменения.
Каждый счетчик должен быть в обязательном порядке опломбирован
Монтаж теплосчетчиков – пошаговая инструкция
Установкой теплосчетчиков в квартире должны заниматься лицензированные организации.
Установка счетчика тепла в квартире позволит покончить с произволом коммунальных служб и заставит их работать не только во благо себе, но и во благо потребителей. Давайте посмотрим, как поставить счетчики на отопление в квартире и что для этого нужно. Сразу отметим тот факто, что монтажными работами должны заниматься специалисты, так как самостоятельный монтаж теплосчетчиков запрещен.
Для начала необходимо получить и тщательно изучить технические условия. Здесь прописываются характеристики, используемой в домовладении системы отопления – давление теплоносителя, его температура, диаметр труб и многое другое. В соответствии с представленными данными приобретается теплосчетчик подходящей модели – его характеристики должны соответствовать техническим условиям.
Обратите внимание, что вместе с теплосчетчиком на отопление вам должны передать всю необходимую документацию на оборудование. Процесс установки счетчика тепла в квартире продолжается обращением в проектную организацию – она составит проект и проведет монтажные работы. К выбору проектно-монтажной компании нужно отнестись со всей ответственностью
При отсутствии у нее лицензии и допусков к проведению монтажных работ в установке теплосчетчика на отоплении может быть отказано – у вас просто не примут документы
К выбору проектно-монтажной компании нужно отнестись со всей ответственностью. При отсутствии у нее лицензии и допусков к проведению монтажных работ в установке теплосчетчика на отоплении может быть отказано – у вас просто не примут документы
Процесс установки счетчика тепла в квартире продолжается обращением в проектную организацию – она составит проект и проведет монтажные работы. К выбору проектно-монтажной компании нужно отнестись со всей ответственностью. При отсутствии у нее лицензии и допусков к проведению монтажных работ в установке теплосчетчика на отоплении может быть отказано – у вас просто не примут документы.
На заключительном этапе производятся приемка теплосчетчика, проверка его работоспособности, подписание очередной пачки бумаг. Начиная с этого момента оплата за отопление будет производиться не в соответствии с площадью квартиры, а в соответствии с полученными с прибора учета данными. Если счетчик в квартире зарегистрирует низкую температуру теплоносителя, счет за отопление будет небольшим.
Давайте посмотрим, сколько стоит монтаж теплосчетчиков и сколько придется отдать за само оборудование. Квартирный прибор обойдется вам в 6-9 тысяч рублей. Стоимость монтажных работ составит от 10000 рублей — смета составляется в индивидуальном порядке. Помните, что если в вашей системе отопления будет стоять несколько теплосчетчиков, то первоначальные затраты будут огромными.
Если в квартире будет стоять один теплосчетчик, то он окупит себя достаточно быстро. Для нескольких приборов срок окупаемости может составить до 3-4 лет. Межповерочный интервал для всех теплосчетчиков составляет 4 года.
Типы разводки квартирной системы отопления
Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.
Вариант #1 — вертикальная разводка
Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.
Особенно вертикальная разводка отопления распространена в хрущевках.
Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь
У отопления с вертикальной разводкой имеются серьезные недостатки:
- Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
- Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
- Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
- Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.
Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.
Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.
Вариант #2 — горизонтальная разводка в многоэтажке
При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.
Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.
От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.
В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.
К преимуществам горизонтальной разводки труб отопления относятся:
- возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
- ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
- быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;

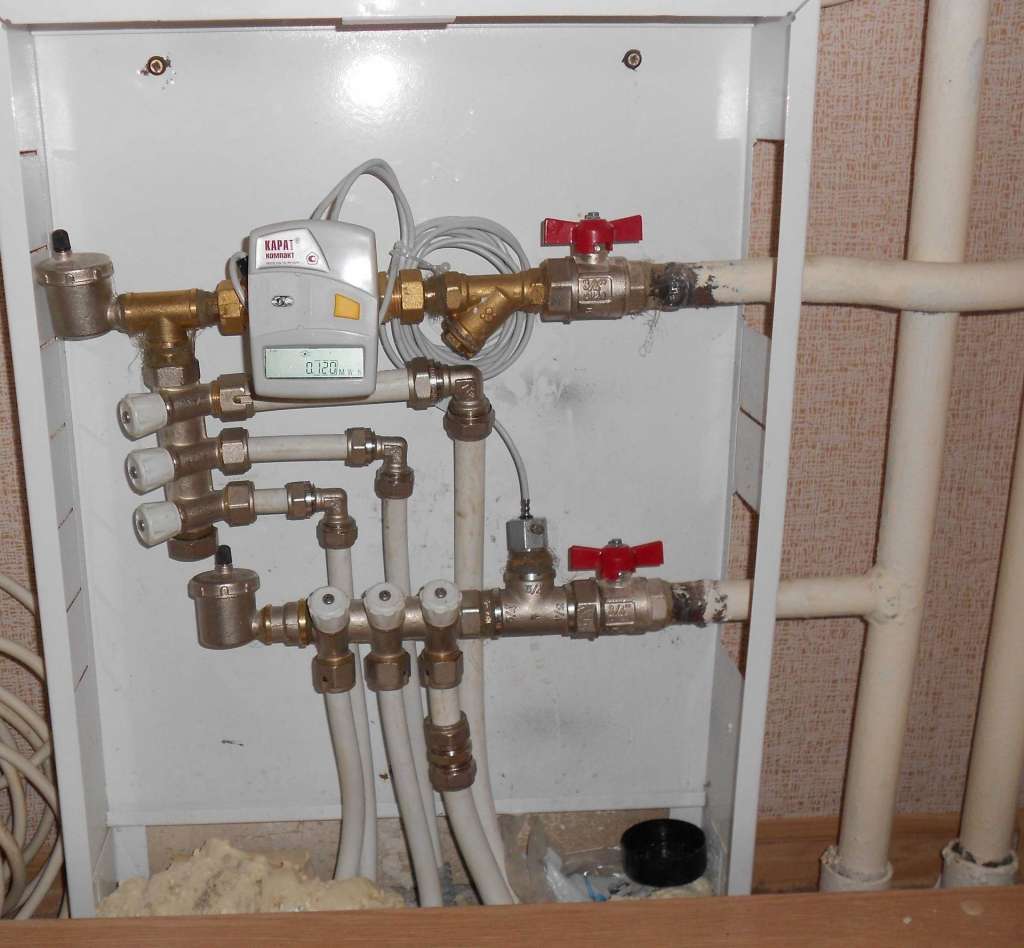

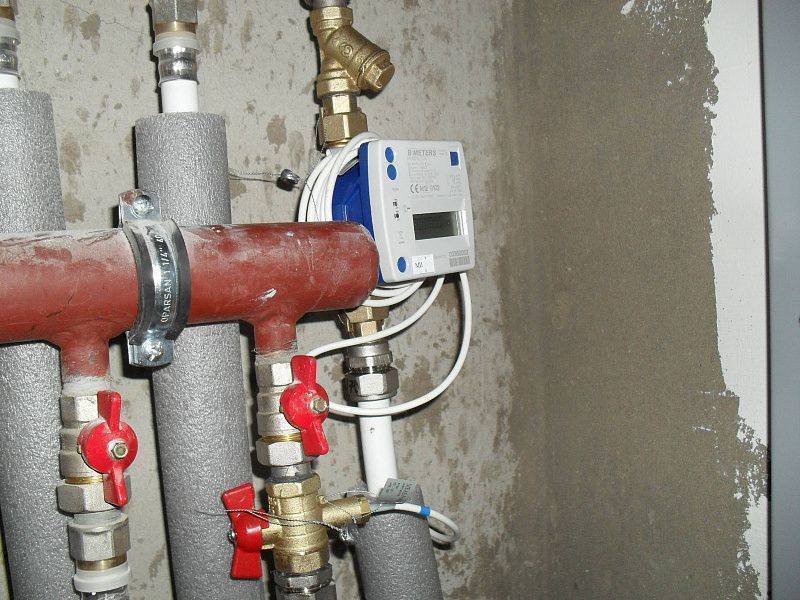

- установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.
Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.
