Ворота секционные для гаража

Виды

Секционные ворота в зависимости от их конкретного назначения и некоторых характеристик делятся на виды. Так, бывают:

• Секционные гаражные ворота. Допускают возможность монтажа на любые гаражные проёмы. Чаще всего они изготавливаются из сэндвич-панелей толщиной примерно 5 см. Кроме того, поскольку они устанавливаются в гараже на улице, их покрывают специальными полимерными веществами, которые предотвращают коррозию. Это могут быть модели с ручным управлением или автоматические системы. Изделия с ручным управлением работают на пружинах, которые рассчитаны более чем на 25 000 циклов подъёма и опускания. Но даже если пружина сломается, такая система будет защищена благодаря функции дополнительного предохранения от падения полотна. Многие такие модели имеют защиту от защемления рук, которая срабатывает, когда вы поднимаете панели.
• Подъёмно-секционные ворота могут иметь большое количество секций. В основном, это устройства с автоматической системой, и изготавливаются они также из сэндвич-панелей. Такие модели могут иметь механические стоперы и дополнительные опоры для обеспечения безопасности. Причём можно выбрать как стандартные ворота толщиной 4 см, так и более качественные и надёжные модели толщиной 6 см. Такие ворота часто используют для въезда на территорию дома или для гаража.
• Промышленные секционные ворота являются более надёжными. Как правило, такой тип ворот рассчитан на 100 000 циклов. Чаще всего они имеют механизм подъёма на торсе, который оснащается защитой от обрыва торса или пружин. Они предназначены для складских и промышленных помещений. Причём это обуславливает их нестандартный вид, позволяющий монтировать их под наклонную крышу и на вход в склады даже с очень высокими потолками, что необходимо для въезда грузовой техники. Но такие модели имеют более простой дизайн и оформление.

• Секционные ворота с дверью отличаются тем, что представляют собой полотно, в котором имеется дополнительная входная дверь. В калитку можно войти, когда это необходимо, не открывая ворота полностью. Причём открывается такая калитка обычно только наружу. Само полотно ворот также поднимается кверху, несмотря на то, что на них установлена дверь. Это могут быть и модели с рольставнями. Как правило, дверное полотно изготавливается под цвет ворот и имеет очень низкий порог. Это отличное решение для тех, кто много времени проводит в гараже. Можно зайти в него, не открывая полностью ворота и не закрывая их за собой. Это отличный вариант, который позволит избежать дополнительной установки двери.

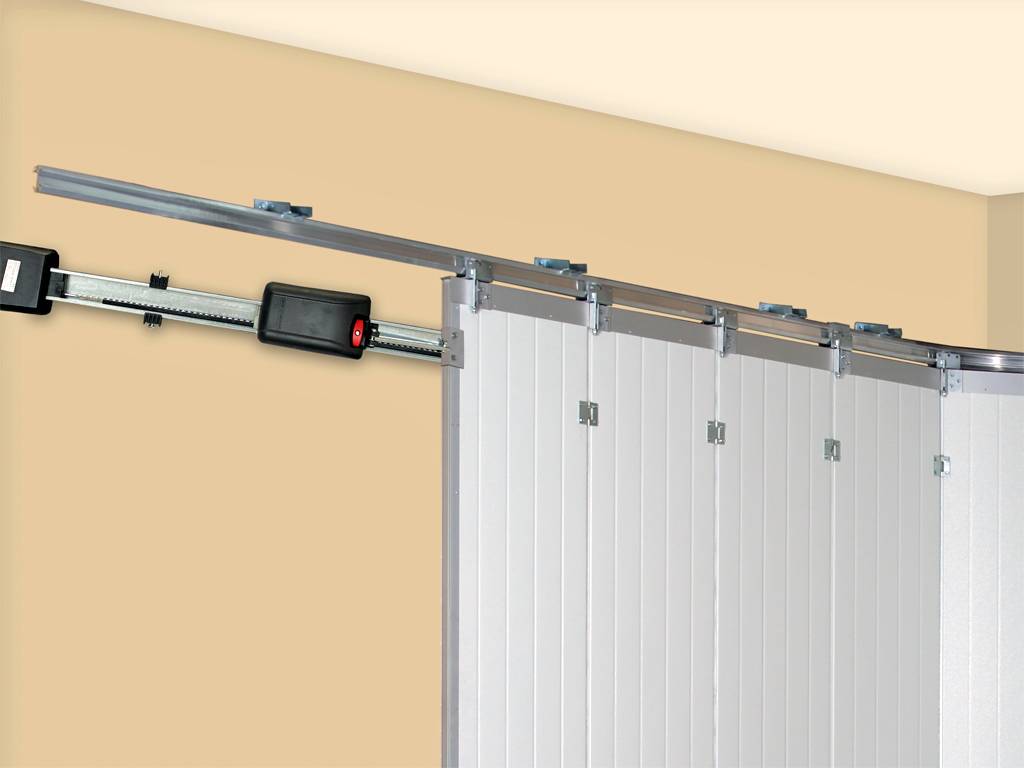

• Автоматические секционные ворота – это большая группа изделий, которые имеют автоматический подъёмный механизм-двигатель. Как правило, они оснащены специальной защитой от падения полотна, поэтому они полностью безопасны. Считается, что это самый тихий и практически бесшумный вариант ворот. Автоматические секционные ворота – отличное решение для семей, в которых есть маленькие дети. Очень часто шум ручных секционных ворот будит их, но в данном случае проблема будет решена. Конечно, такие покрытия имеют более высокую стоимость, но зато они гораздо удобнее в эксплуатации. К тому же многие модели оснащают дополнительным механизмом с торсом для того, чтобы вы смогли провести балансировку полотна.

Кроме того, последняя разновидность ворот разделяется на виды в зависимости от характеристик. Это могут быть стандартные тонкие модели или утеплённые более толстые и надёжные ворота.

Почему секционные модели популярны

Секционные воротные системы успешно вытесняют привычные распашные варианты, не в последнюю очередь благодаря особенностям конструкции. Полотно состоит из нескольких горизонтально расположенных секций из сэндвич-панелей, подвижно соединенных с помощью специальных петель. Секции могут иметь разную ширину; их количество меняется от 2 до 8 штук.

При открывании ворот полотно скользит по направляющим вверх и сдвигается назад вдоль потолка. Плюс, обычно устанавливается автоматика, которая избавляет человека от физических усилий.

По популярности секционные ворота значительно превосходят альтернативные варианты (распашные, откатные, рольставни, подъемно-поворотные). Однако некоторые домовладельцы всё ещё относятся к конструкциям из сэндвич-панелей с подозрением, так как не совсем понимают, что это такое и какими преимуществами они обладают.

Причина их широкого распространения кроется в оптимальном сочетании следующих характеристик:

Удобство монтажа. Секционная конструкция устанавливается под любую форму проема. Она компактна, не требует дополнительного места, как распашные модели, а гибкость позволяет монтировать ее в небольших помещениях.

Секционные ворота устанавливаются за несколько часовИсточник windoorinfissi.it

Защита. Полотно плотно закрывает гаражный проем, защищая авто от сырости и холода. Оно обладает надежными противовзломными свойствами: благодаря плотно прилегающим друг к другу секциям; вскрыть его тихо и быстро не получится.

Удобство эксплуатации. Вы можете поднимать и опускать полотно, не выходя из салона автомобиля благодаря дистанционному управлению. Функция, особо удобная в ненастные дни.

Теплоизоляция. Панель – это два листа стали, между которыми располагается пенополиуретан

Материал характеризуется низкой теплопроводностью и обеспечивает хорошую теплоизоляцию, что важно для отапливаемых гаражей. По способности сохранять тепло ворота сравнимы с кирпичной стеной толщиной 50 см.

Энергоэффективность

По периметру каждой секции прокладывается утеплитель. Он помогает герметизировать гараж, защищает от сквозняков, сохраняет температуру комфортной. Напольный уплотнитель плотно прилегает к неровностям пола и не дает холодному воздуху проникать внутрь.

Эстетика. Производители предлагают достаточный выбор оттенков и текстур, что позволяет подобрать ворота, которые гармонично впишутся в дизайн дома.

Ворота в качестве архитектурного акцентаИсточник windoorinfissi.it

Преимущества нового типа ворот

К положительным сторонам таких конструкций относят отсутствие балансировочных пружин. Благодаря этому откатные ворота секционного типа обладают большим сроком эксплуатации. При этом их не нужно часто ремонтировать, заменяя слабые звенья системы. Обслуживание секционных откатных ворот осуществляется гораздо легче, поскольку пружины являются аварийными элементами конструкции. Они требуют пристального внимания и часто становятся причиной отказа въездной системы.

Конструкционные элементы, из которых выполняются такие ворота, отличаются высокой устойчивостью к ржавлению. Благодаря этому гарантируется долговечность изделия.

К конструкционным преимуществам ворот относят:

Надежность и безопасность эксплуатации. Ворота выполняют из экологически чистых материалов, поэтому при их использовании исключена возможность контакта с вредными соединениями.
Продолжительный срок службы ворот, отсутствие необходимости в перерывах эксплуатации в связи с ремонтом

Это преимущество особенно важно для экономных и занятых автолюбителей. Такие конструкции не требовательны к уходу, а использовать их очень удобно.
Простота технического обслуживания.
Большой выбор конструкционных элементов оформления.
Отсутствие необходимости во врезной калитке.
Бесшумность передвижения

Это преимущество оценит каждый водитель.
Оснащение ворот шумо- и теплоизоляционными материалами для полноценной защиты гаража.

Большим плюсом для творческих людей станет возможность выбирать ворота разных оттенков. Такое решение позволяет выделить свой гараж среди остальных. Благодаря большому ассортименту материалов на строительном рынке каждый владелец гараж сможет воплотить свои идеи в реальность.

Ворота рулонного типа

Решая какие выбрать гаражные ворота нельзя обойти стороной данную систему. Она сравнительно недавно появилась на рынке продаж, но в некоторых случаях данная система просто незаменима.

Применение рулонных ворот для гаража

• Как правило, такие используют рулонные ворота для гаража в редких случаях, но если ваш гараж обладает небольшими размерами, то всегда можно приобрести ворота именно данного типа.
• Данная система плохо будет держать тепло в помещении. Но если у вас нет отопления, тогда они подойдет без проблем.
• Также данные ворота можно довольно легко сломать. Так что об этом надо будет задуматься в первую очередь.
• Полотно таких ворот является более гибким, сравнивая с секционными воротами, поэтому многие желают купить такие ворота для своего гаража. Открываться и закрываться такие ворота могут с помощью простого ручного привода, но если ширина вашего гаража составляет от трех до шести метров, то знайте, в любом случае, нужно приобрести электрический привод.

Преимущества ворот рулонного типа

Такие ворота являются компактными, так что можно приобрести их, если ваш гараж является таким же

Ведь ворота данного типа не станут требовать значительного пространства для открывания, а это важное преимущество. Ворота смогут идеально подойти для широких проходов, кроме этого стоят они недорого, что также не может не радовать

Недостатки ворот рулонного типа

Хочется отметить, что сравнивая такие конструкции с конструкциями, которые обладают цельным полотном, то они являются менее надежными, более того недостатком является низкий уровень теплоизоляции.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

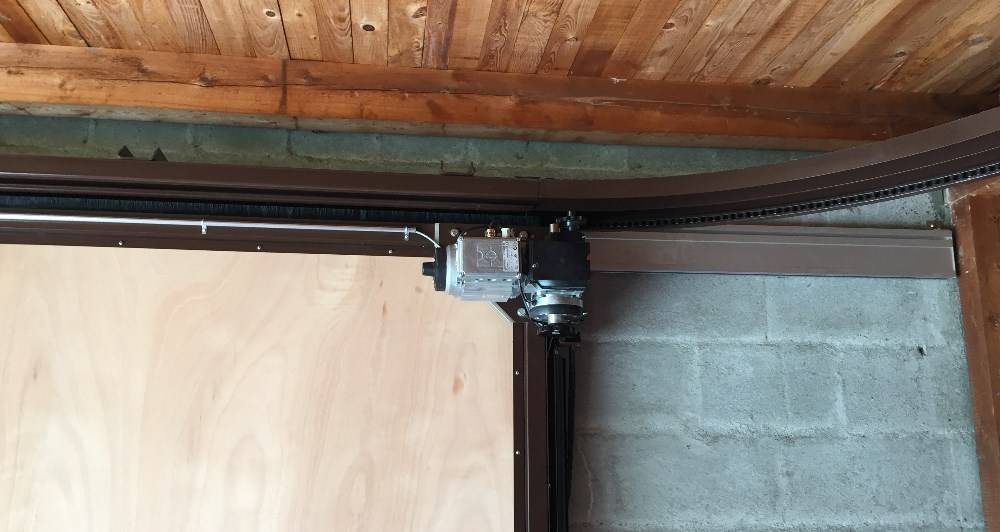

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

• сигнальные устройства;
• фотоэлемент;
• блок управления;
• замок.

По принципу работы приводные механизмы бывают:

• линейными;
• гидравлическими;
• электромеханическими;
• рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Виды изделия

Гаражные ворота можно приобрести с механическим управлением либо с электроприводом. Последние стоят дороже, но выдерживают нагрузку более 30 кг, что актуально для тяжелых стальных полотен.

Виды изделийИсточник barko-stroy.ru

Механическое управление предназначено для алюминиевых изделий. Ворота рольставни на гараж производятся из стального и алюминиевого профилей трех уровней защиты:

• Классический (низкий) уровень предполагает защиту от пыли и шума.
• Средний уровень (обычно стальные профили или экструдированные алюминиевые, часто ставят в магазинах, складах) является серьезной помехой для взлома.
• Высокого уровня с бронированным полотном (приобретают серьезные банки, дорогие магазины) ворота имеют большой вес и высокую стоимость.

При выборе рольставней следует обратить внимание на вид профиля, так как от него зависит вес, прочность, проток воздуха в помещение. Обычно роликовые ламели производятся нескольких видов:

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб)

Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб). Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество.

Энергоэффективные профили с пенным наполнителемИсточник tr.skopelitissa.com

Рабочий температурный режим рольставней в гараже от – 30°С до + 60°С.

Гаражные ворота DoorHan

Это отечественный производитель. Довольно хорошее соотношение качества и цены.

Имеется две серии с различными типами механизмов. Стандартный шаг производителя для изменения размера – 100 мм.

Серия YETT-01. Оснащена пружинами сжатия/натяжения

Минимальный размер – 2 м в ширину и 1,8 м в высоту. Стоимость базового комплекта с такими размерами без установки начинается от 19 000 рублей.

Однако довольно редко ширина в 2 м – нормальный размер проема гаража. Если он подходит для некоторых небольших моделей автомобилей, то уже для Ауди при ее габаритах будет довольно узок.

Наиболее популярное сочетание ширины и высоты – 2500 на 2200 мм. Стоимость таких ворот будет на 6,5 тысяч больше минимального – 25 500 рублей. Но это только стартовые цены.

В зависимости от региональных и прочих наценок стоимость может быть больше еще на одну-две тысячи рублей.

Максимально возможный размер для этой серии – 3200 мм по ширине. Если взять 3200 на 2500 мм, то стоимость таких ворот уже достигает 33–35 тысяч рублей.

Стандартная притолока подразумевается высотой около 350 мм. При установке нестандартным способом несколько меняется тип подъема.

В зависимости от того, какой именно использован тип – наклонный, вертикальный, низкий или завышенный – может быть добавлена наценка до 12%.

Серия RSD02. Торсионно-пружинный механизм

Для сравнения возьмем модели этого типа с такими же размерами, как и в предыдущей серии.

Габариты ворот – 2000 на 1800 мм. Цена начинается с 20–21 тысячи рублей. Это без учета каких бы то ни было дополнительных элементов и опций.

Теперь рассмотрим популярный размер 2500 на 2200 мм. Здесь минимальная стоимость будет 26–27 тысяч рублей.

Даже для базового комплекта эта цена не является окончательной. Следует еще учитывать региональные наценки и возможные акционные предложения разных компаний.

Для ворот с габаритами 3,2 на 2,5 м цена определяется в пределах 35–36 тысяч рублей. Это на две-три тысячи больше, чем модель с пружинами растяжения/сжатия.

Оснащение автоматикой и дополнительными элементами

Автоматика. Минимальный комплект – привод и пульт управления – производителя DoorHan для ворот с площадью до 8 м2 стоит 5 500 рублей. Для больших размеров сумма увеличивается до 7–8 тысяч рублей.

Та же автоматика, только итальянской фирмы FAAC, начинается почти с 8 000, а для ворот с площадью полотна около 12 м2 цена уже достигает 10 000 рублей.

Каждое акриловое окно будет стоить от 24 000 до почти 30 000 рублей.

Если нет необходимости в автоматике, то удобнее открывать и закрывать ворота с помощью цепного привода. Он стоит около 3–4 тысяч рублей.

Калитка с замком имеет цену около 15–16 тысяч рублей.

Общая стоимость дистанционно управляемых ворот с торсионным механизмом и достаточным размером для частного одинарного гаража, включая также калитку, равна примерно 58 000 рублей.

Утепление секционных ворот

Чтоб выбрать способ утепления, следует определиться с видом материала, применяемым для такой работы. Все теплоизоляторы обладают своими особенностями, которые касаются способа установки и срока службы. К примеру, некоторым материалам требуется влагозащита, для других такая мера не нужна. Стоит рассмотреть основные свойства и преимущества различных утеплителей:

• Пенопласт. При утеплении секционных ворот этим материалом работы обойдутся относительно недорого. Пенопластовые плиты можно крепить на пластмассовые дюбели. Дополнительных расходов на такой материал не требуется – его не нужно обрабатывать антисептическими средствами.
• Минеральная вата. Ее следует отнести утеплителям волокнистого типа. Производят минеральную вату путем переработки базальтовых горных пород или отходов металлургии. Утеплитель обладает невысоким уровнем теплопроводности. Продается материал в виде плит или рулонов. Единственный недостаток – минеральная вата гигроскопична.
• Пенополиуретан. В строительстве этот материал считается самым качественным. Его легко монтировать – утеплитель наносят распылением аэрозоля. Он способен проникать в зазоры и стыки, снижая проходимость воздуха.

Для утепления секционных ворот гаража не потребуется иметь особые навыки. Сперва следует измерить ширину и высоту ворот и вырезать соответствующие листы ножом. Затем их необходимо приклеить гаражным воротам. Стыки обрабатывают монтажной пеной.

При самостоятельном утеплении ворот необходимо предотвратить появление конденсата между утеплителем и створкой. Для этого между ними прокладывают гидроизоляцию. Отлично подходит самоклеящийся изолон. На него можно крепить пенополистирол, используя плиточный клей. Швы ворот следует проклеить алюминиевой фольгой.

Самостоятельно изготовить секционные ворота будет дороже, чем купить готовую конструкцию. Это обусловлено сложностью их конструкции. Такие изделия следует приобретать у проверенных производителей.

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить.  Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

https://youtube.com/watch?v=IeC3yeqeM58

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

О производителях

На российском рынке работает немало производителей секционных воротных систем; в число популярных входят следующие бренды:

• В бюджетном сегменте пользуется спросом продукция компаний DoorHan, Ziger, Damast, Ryterna. Ворота изготавливаются на заводах в России; значительная часть моделей привлекает невысоким ценником.
• В среднем ценовом сегменте представлен Alutech (Алютех), белорусский бренд, который на текущий момент принадлежит немецкой компании Hormann. Воротные системы производятся в России и Белоруссии.
• Компания Hormann, крупнейший в Европе производитель ворот, предлагает продукцию, относящуюся к премиальному сегменту. Производство расположено в Германии. Ворота этого бренда, в среднем, на 10-15 % дороже конструкций Алютех.

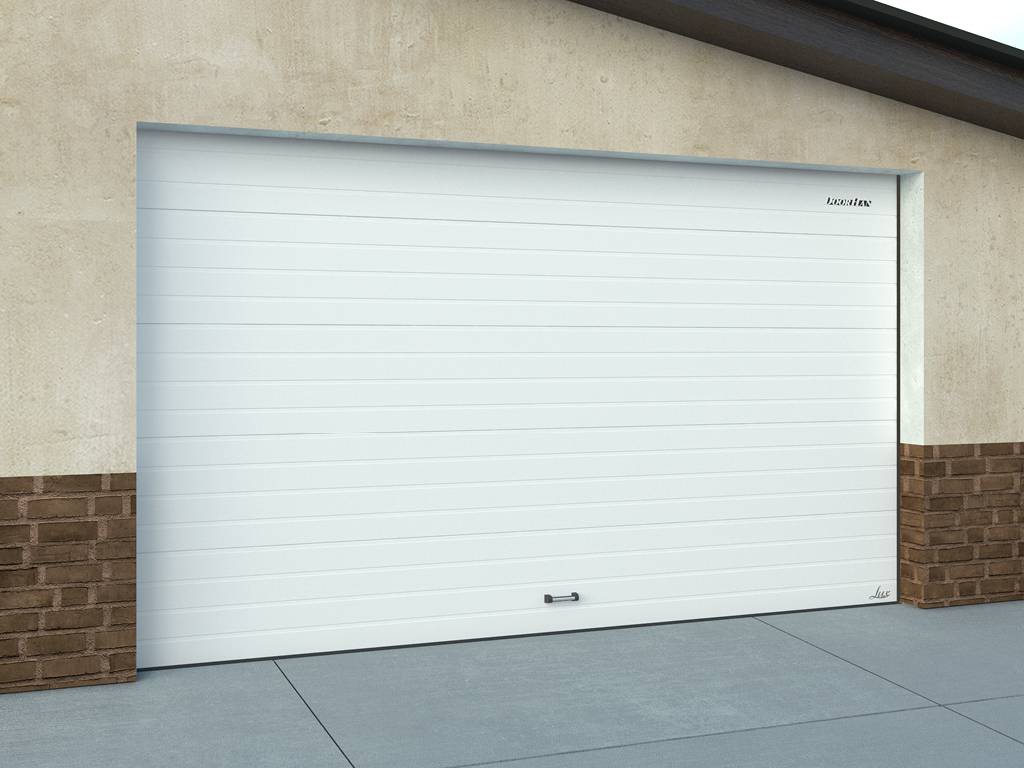

Бюджетная модель компании DoorHanИсточник doorhan.ru
